DRUKOWANIE NA TYVEK®
Drukowanie na Tyvek® – precyzyjne znakowanie włókniny medycznej
Tyvek® jest włókninowym materiałem z HDPE, stosowanym w wybranych systemach bariery sterylnej. Jego struktura powierzchni wpływa na zachowanie kropli atramentu i geometrię małych kodów GS1 DataMatrix. Dlatego nadruk na tym materiale wymaga dobrania technologii i sprawdzenia jakości na realnej próbce. REA JET HR 2.0 może znakować odpowiednio dobrane odmiany Tyvek kodami UDI i danymi zmiennymi.
W technologii druku na Tyvek znaczenie ma także kąt ustawienia głowicy względem przesuwającej się wstęgi. Drgania, zmiany napięcia materiału i niedostateczne prowadzenie mogą zmieniać wielkość i położenie elementów kodu, nawet przy niezmienionej treści projektu. Dlatego dobór urządzenia powinien obejmować ocenę prędkości roboczej i warunków pracy na istniejącej linii, a nie wyłącznie katalogową rozdzielczość.
Drukowanie na Tyvek® wymaga odpowiedniej technologii, atramentu i oceny jakości kodu. REA JET HR 2.0 umożliwia nanoszenie UDI, GS1 DataMatrix, dat i numerów LOT na dobrane odmiany włókniny medycznej. Poznaj wyniki badań i dobór aplikacji.
Drukowanie na Tyvek® – właściwości materiału i dobór technologii
Tyvek® jest włókniną z polietylenu wysokiej gęstości (HDPE), a nie zwykłym papierem ani folią. Stosuje się go w wybranych opakowaniach medycznych, także jako element systemu bariery sterylnej. Jego włóknista, hydrofobowa powierzchnia wpływa na zwilżanie atramentem i odwzorowanie małych modułów kodów 2D.
Dobór technologii obejmuje ocenę odmiany Tyvek (np. 1073B, 1059B i 2FS), formulacji atramentu, szybkości schnięcia, wielkości kodu oraz położenia głowicy. Do precyzyjnego, bezkontaktowego nadruku danych zmiennych rozważamy REA JET HR 2.0 w technologii TIJ, a jakość kodu oceniamy pomiarowo. Sama możliwość wykonania czytelnego nadruku nie dowodzi zgodności całego opakowania z ISO 11607.
MATERIAŁY MEDYCZNE
Jakie dane drukuje się na Tyvek®?

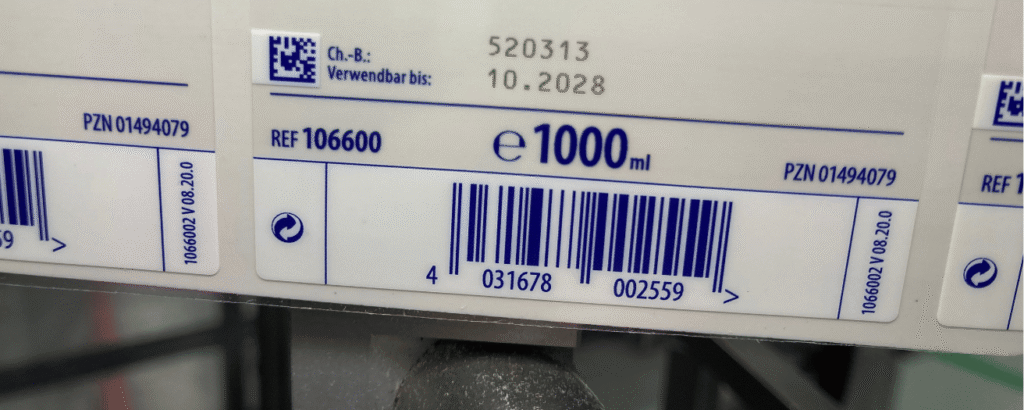

Na odpowiednio dobranej powierzchni Tyvek można wykonywać GS1 DataMatrix zawierający dane UDI, numer partii LOT, numer seryjny i daty. Kod maszynowy i dane czytelne wzrokowo muszą być zgodne z zatwierdzonym projektem opakowania oraz odpowiednim systemem identyfikacji.
Przykładowe zastosowania obejmują pakowanie narzędzi chirurgicznych, implantów, cewników i jednorazowych zestawów zabiegowych. Nie każdy taki wyrób jest pakowany w Tyvek. Szczegółowe rozwiązania dla gotowych torebek i tacek opisujemy na stronie znakowanie opakowań sterylnych. Zasady identyfikacji wyrobów wyjaśnia też nasza strona o kodach UDI w branży medycznej.
dane UDI
Jaką drukarkę wybrać do nadruku na Tyvek®?
W zastosowaniach wymagających małych, precyzyjnych kodów 2D pierwszym rozwiązaniem do sprawdzenia jest REA JET HR 2.0 z bezkontaktową technologią Thermal Ink Jet. Dobór atramentu i nastawów wymaga testu na konkretnej odmianie Tyvek, zwłaszcza gdy opakowanie będzie jeszcze formowane lub sterylizowane.
Na zautomatyzowanych liniach można rozważyć integrację głowic HR pro OEM. Równolegle warto zaplanować pomiar jakości kodu przy użyciu REA VeriCube lub VeriMax. Wysoka rozdzielczość drukarki nie gwarantuje sama w sobie oceny A lub B — liczą się rozmiar modułu, struktura podłoża, atrament i warunki weryfikacji.
Rekomendowane produkty
technologia TIJ
REA JET HR 2.0 – drukowanie UDI na Tyvek®
REA JET HR 2.0 to przemysłowa drukarka TIJ do nanoszenia danych zmiennych, kodów 2D, numerów LOT i dat. Technologia kartridżowa nie wymaga obiegu rozcieńczalnika typowego dla CIJ, jednak nie jest to automatyczny certyfikat pracy w cleanroomie. Przy instalacji w strefie czystej należy osobno ocenić atrament, emisje i wymagania zakładu.
Badania REA i DuPont z 2025 r. pokazują możliwość uzyskania wysokiej jakości GS1 DataMatrix na Tyvek 1073B, 1059B i 2FS. Wynik zależy od określonego podłoża, atramentu i parametrów procesu. Weryfikacja oznaczenia na próbkach jest niezbędna przed wdrożeniem produkcyjnym.
REA JET HR
REA JET HR pro OEM – integracja z linią
REA JET HR pro OEM można uwzględnić przy projektowaniu systemu druku wewnątrz maszyny pakującej lub stanowiska wielotorowego. Głowica może pracować przy stabilnie prowadzonej wstędze albo w miejscu, w którym gotowe opakowanie ma powtarzalne położenie.
Wybór zależy od konkretnej pakowarki: dostępnego miejsca, prędkości, kierunku transportu, sygnałów czujników i komunikacji z PLC. Przed montażem wykonujemy audyt techniczny, ponieważ różne maszyny wymagają odmiennych konfiguracji. Należy też przewidzieć kontrolę brakującego nadruku i poprawnego przypisania danych do opakowania.
Nasze znakowanie na Twoim produkcie
Tyvek 1073B jest jedną z trzech odmian zbadanych przez REA i DuPont. Dla atramentu Black Eagle CS uzyskano ocenę kodu 3,4 w określonych warunkach pomiarowych. Wynik ten nie stanowi uniwersalnej obietnicy. Przy wdrożeniu bada się rzeczywistą powierzchnię, prędkość produkcji, czas schnięcia oraz jakość po wymaganych operacjach technologicznych.
Dobrym sposobem porównania odmian Tyvek jest wykonanie tej samej grafiki na rzeczywistych próbkach, przy jednakowym sposobie pomiaru. Taki test może ujawnić różnice w kontraście, modulacji i ostrości siatki kodu. Wyniki warto dokumentować wraz z atramentem, parametrami wydruku oraz stanem materiału, żeby technolog mógł je później odtworzyć.
integracja OEM
REA VeriCube i VeriMax – kontrola GS1 DataMatrix
Sam odczyt przez skaner nie jest pełną oceną jakości kodu. REA VeriCube umożliwia pomiar jakości symboli na stanowisku offline, natomiast REA VeriMax może pracować inline w odpowiednio zaprojektowanej instalacji.
Ocena kodu GS1 DataMatrix powinna uwzględniać właściwą metodykę, m.in. ISO/IEC 15415, określone warunki oświetlenia i aperturę oraz właściwy próg akceptacji. Weryfikator mierzy jakość optyczną symbolu, ale nie zastępuje kontroli poprawności danych UDI. Więcej wyjaśniamy w poradniku ISO/IEC 15415 a ISO/IEC 15416.
kontrola jakości
Tyvek® 1073B – wyniki nadruku
W badaniach REA/DuPont na Tyvek 1073B uzyskano dobre wyniki pomiarów GS1 DataMatrix. Dla testowanego atramentu Black Eagle CS opublikowano wynik 3,4 w skali ISO/IEC 15415:2024.
Jest to ocena z określonej konfiguracji, nie gwarantowany parametr wszystkich wdrożeń. W normalnej produkcji trzeba zweryfikować powtarzalność kontrastu i geometrii kodu, czas schnięcia atramentu oraz zachowanie nadruku po wymaganych operacjach technologicznych.
odmiany Tyvek
Tyvek® 1059B – warunki drukowania
Odmiana Tyvek 1059B była kolejnym podłożem w badaniach REA/DuPont. Dla atramentu Black Eagle CS uzyskano ocenę 3,6 w badanych warunkach.
Rzeczywisty wynik zależy od wielkości modułu kodu, rozdzielczości, ilości atramentu oraz sposobu prowadzenia wstęgi. Nie należy zakładać identycznej jakości między różnymi materiałami i liniami bez odpowiednich prób technologicznych.
wyniki badań
Tyvek® 2FS – nadruk i ocena kodów
W badanej konfiguracji z atramentem Black Eagle CS na Tyvek 2FS otrzymano wynik jakości kodu 4,0. Ten rezultat potwierdza potencjał dobrej czytelności, ale nie stanowi rankingu odmian Tyvek pod kątem wszystkich wymagań pakowania.
Przy wyborze materiału ważniejsze mogą być wymagania bariery sterylnej, zgrzewania lub kompatybilności z procesem produkcji. Ostateczne parametry druku należy ustalać na próbkach odpowiadających rzeczywistemu zastosowaniu.
GS1 DataMatrix
Czym Tyvek® różni się od papieru i folii?
Tyvek jest włókniną z HDPE o innej mikrostrukturze niż papier celulozowy i gładka folia. Wpływa to na zwilżanie, przyczepność atramentu i odwzorowanie drobnych elementów DataMatrix. Ustawienia sprawdzone na papierze nie muszą być odpowiednie do Tyvek.
W produkcji medycznych opakowań sterylnych istotne są również wymagania dotyczące szczelności zgrzewu oraz dalszych procesów. Druk należy projektować poza strefami, w których mógłby negatywnie wpływać na działanie bariery sterylnej.
różne powierzchnie
Atramenty do druku na Tyvek®
W white paper REA/DuPont badano m.in. atramenty Black Eagle CS, Black Eagle HD, TWP 627, Multiple black V2, Multiple black DC V3 oraz formulację UV. Wyniki zależały od rodzaju materiału i parametrów nadruku. Nie ma podstaw do twierdzenia, że wszystkie tusze wodne są nieodpowiednie ani że wyłącznie atramenty rozpuszczalnikowe zapewniają wysoką jakość.
Podczas prób sprawdza się kontrast, geometrię modułów, ilość podawanego atramentu, przyczepność i czas schnięcia. Nie deklarujemy schnięcia w 1–2 sekundy ani certyfikowanej odporności na sterylizację bez danych dotyczących konkretnej formulacji. Należy też ocenić ewentualny wpływ nadruku na system opakowania.
atramenty
Jaka wielkość modułu GS1 DataMatrix jest zalecana?
W opisanych badaniach REA i DuPont korzystne wyniki uzyskano dla symbolu GS1 DataMatrix 22 × 22 przy module około 0,50 mm i rozdzielczości 300 × 300 dpi, m.in. z optymalizacją pixel reduction.
To parametry testowe, a nie uniwersalne wartości obowiązkowe. Przy projektowaniu oznaczenia trzeba uwzględnić ilość danych, powierzchnię dostępną do nadruku, strefę ciszy oraz wymagania GS1. Jakość potwierdza się pomiarem. Więcej o symbolice na stronie drukowanie kodów DataMatrix.
wielkość modułu
Odporność na sterylizację EO i gamma – jak ją sprawdzić?
Nie wolno automatycznie gwarantować trwałości nadruku po sterylizacji na podstawie samego testu jakości kodu. Jeśli gotowe opakowanie będzie poddawane sterylizacji tlenkiem etylenu (EO), promieniowaniem gamma lub innym procesem, należy przeprowadzić odrębne badania konkretnego atramentu i opakowania.
Plan testowy powinien obejmować ocenę nadruku przed procesem i po nim oraz – jeśli jest to wymagane – po reprezentatywnym przechowywaniu. Wysoki wynik weryfikatora bezpośrednio po wydruku nie dowodzi automatycznie zachowania takiej samej jakości po sterylizacji.
trwałość
Druk na Tyvek® a wymagania ISO 11607
Norma ISO 11607 odnosi się do opakowań wyrobów medycznych sterylizowanych końcowo. Poprawna jakość DataMatrix nie zastępuje kwalifikacji i walidacji całego systemu bariery sterylnej.
Przy wyborze atramentu i miejsca nadruku trzeba ocenić jego wpływ na strukturę materiału, strefę uszczelnienia, migrację oraz zachowanie opakowania po procesie. Stosowanie bezkontaktowej technologii TIJ może ograniczać mechaniczne oddziaływanie głowicy na podłoże, ale samo w sobie nie jest dowodem spełnienia normy.
bariery sterylne
Prowadzenie wstęgi i stabilność powierzchni
Podczas drukowania na Tyvek istotna jest stabilna odległość głowicy od podłoża, powtarzalne prowadzenie materiału oraz odpowiedni moment wyzwalania nadruku. Drgania, zmiany naprężenia i prędkości wstęgi mogą pogorszyć geometrię kodu.
W audycie stanowiska uwzględnia się czujniki, dostęp serwisowy, liczbę torów i sposób przesyłania danych do głowic. Dodatkowo należy dobrać miejsce kontroli jakości oraz reakcję linii na nieprawidłowy lub brakujący nadruk.
prowadzenie materiału
Integracja REA JET HR z maszyną pakującą
System REA JET HR można zaprojektować do współpracy z konkretną pakowarką po audycie miejsca montażu. Sprawdzamy konstrukcję maszyny, dostęp do materiału, sterowanie, sygnały wyzwalania, prędkość transportu i wymagania dotyczące danych zmiennych.
Nie należy zakładać, że druk na gotowym pakiecie zawsze będzie gorszy niż na wstędze. Druk przed formowaniem bywa wygodny ze względu na płaskie podłoże, lecz wybór musi uwzględniać strefy zgrzewu i dalsze operacje. Dobór rozwiązania do konkretnego rodzaju opakowania opisujemy również na stronie znakowanie opakowań sterylnych.
automatyką
Nadruk na wstędze czy na gotowym opakowaniu?
Nadruk na wstędze pozwala często lepiej ustabilizować płaski materiał i zachować stały odstęp głowicy. Trzeba jednak sprawdzić, czy późniejsze formowanie, zgrzewanie i transport nie zmienią położenia lub jakości kodu.
Nadruk na gotowym pakiecie bywa korzystny, gdy łatwiej powiązać dane z określonym wyrobem. Wymaga jednak odpowiedniego prowadzenia pakietu i dostępu do powierzchni. Nie istnieje jedno ustawienie optymalne dla wszystkich linii – przed montażem potrzebne są próby na maszynie.
wstęga czy pakiet
Próba technologiczna na rzeczywistym Tyvek®
Przed wdrożeniem poproś o próbę na rzeczywistym materiale Tyvek, z docelową wielkością kodu i dobranym atramentem. Test powinien objąć kontrast, geometrię DataMatrix, czas schnięcia, wynik pomiaru jakości i ocenę możliwości integracji.
W zapytaniu warto przesłać odmianę Tyvek, projekt nadruku, format opakowania oraz zdjęcia lub film maszyny. Nie deklarujemy automatycznie bezpłatnych badań ani konkretnego laboratorium bez potwierdzenia warunków usługi. Prześlij zapytanie o próbę nadruku.
próba nadruku
Wyzwania w znakowaniu Tyvek®
Geometria kodu
Włóknista powierzchnia Tyvek wymaga dobrania parametrów nadruku.
Dobór atramentu
Nadmiar atramentu może pogarszać kontrast i krawędzie modułów.
Sterylizacja i ISO 11607
Trwałość po sterylizacji wymaga oddzielnych prób opakowania.
Weryfikacja UDI
Profesjonalny weryfikator mierzy jakość kodu, nie tylko jego odczyt.
wyzwania
FAQ – drukowanie na Tyvek®
Czy można drukować UDI na Tyvek?
Tak. REA JET HR 2.0 pozwala wykonywać nadruki na dobranych odmianach po próbie technologicznej.
Czy Tyvek to folia?
Nie. Jest to włóknina z HDPE.
Co można drukować na Tyvek?
Kody GS1 DataMatrix UDI, LOT, daty i dane seryjne.
Jakie odmiany testowano?
Tyvek 1073B, 1059B i 2FS.
Jaki moduł kodu stosowano?
W badaniu dobre wyniki uzyskano przy module około 0,50 mm.
Jakie atramenty badano?
Między innymi Black Eagle CS, Black Eagle HD, TWP 627 oraz wybrane formulacje na bazie rozpuszczalników i UV.
Czy kod przetrwa sterylizację EO?
To wymaga oddzielnych prób i nie wynika automatycznie z badania jakości nadruku.
Czy druk zapewnia zgodność z ISO 11607?
Nie. System opakowania wymaga odpowiedniej walidacji.
Jak sprawdzić kod DataMatrix?
Za pomocą weryfikatora zgodnego z właściwą metodyką; REA oferuje VeriCube i VeriMax.
Czy drukować przed zgrzewaniem?
Zależy od dostępności powierzchni, procesu i wyników audytu maszyny.
Jak otrzymać próbę nadruku?
Prześlij materiał, projekt kodu i informacje o maszynie.
Dobierzmy technologię do Twojego materiału
Prześlij nam próbkę materiału Tyvek®, wzór kodu UDI i film swojej maszyny. Zaproponujemy próbę nadruku i jego weryfikację.
1. Ocenimy podłoże i wymagania.
2. Wykonamy próbę oraz pomiar jakości.
3. Dobierzemy technologię do linii.
