drukarka przemysłowaREA JET EDS – Profesjonalne znakowanie punktowe i oznaczanie jakości OK/NOK w Przemyśle 4.0
Niezawodna drukarka natryskowa do precyzyjnego nanoszenia punktów, linii i kolorowych oznaczeń technicznych na każdą powierzchnię. W procesach przemysłowych znakowanie punktowe wymaga nie tylko precyzji, ale także zapewnienia, by obraz oznaczenia cechował się mocnym kontrastem i wysoką czytelnością.
parametryNajważniejsze parametry drukarki REA JET EDS
Doskonałej jakości kody, teksty i logotypy
Znakowanie bez spowalniania Twojej produkcji
90 unikalnych nadruków na sekundę
Z jednej głowicy
Sterownik obsługuje do 4 głowic
Bezpieczeństwo pracy
CO NAS WYRÓżNIADlaczego REA JET EDS rzeczywiście działa w produkcji opakowań.
Oto co wyróżnia tę drukarkę na tle innych rozwiązań dostępnych na rynku:
Precyzja mikrokropki: Urządzenie umożliwia precyzyjne znakowanie małych elementów i detali, co jest szczególnie ważne w branży automotive oraz innych wymagających sektorach przemysłu. Pozwala na tworzenie trwałych znaków i oznaczeń nawet na najmniejszych detalach elektronicznych i mechanicznych.
Obsługa atramentów pigmentowych: System stosuje różne rodzaje farb, w tym specjalistyczne farby pigmentowe (biały, żółty), co pozwala na tworzenie trwałych oznaczeń na materiałach takich jak aluminium, stal czy tworzywa sztuczne, bez ryzyka szybkiego zapchania dyszy.
Technologia bezstykowa: Metoda znakowania punktowego jest wydajna, trwała i nie wpływa negatywnie na strukturę materiału. Znakowanie odbywa się bez kontaktu z produktem, co eliminuje ryzyko uszkodzenia delikatnych części lub przesunięcia detali na linii.
Błyskawiczny czas reakcji: Kontrola procesu znakowania i szybka reakcja systemu są kluczowe dla zapewnienia jakości operacji na linii produkcyjnej. System reaguje na sygnał z maszyny w milisekundach, co gwarantuje, że kropka “OK/NOK” trafi dokładnie w wyznaczone miejsce.
Niskie koszty eksploatacji: Wybór odpowiedniej technologii zależy od wartości istotnych dla producentów – trwałość, wydajność oraz koszty eksploatacji. Brak kosztownych modułów serwisowych typowych dla drukarek CIJ sprawia, że jest to najbardziej ekonomiczny system do kropkowania.
Znakowanie procesowe, takie jak aplikacja kropli farby, jest kluczowe dla systemów traceability, ponieważ stanowi bezpośredni dowód poprawnego wykonania operacji na linii produkcyjnej i umożliwia śledzenie produktów wszędzie w łańcuchu dostaw. Wysoka jakość i czytelność oznaczeń – w tym tekstu, logo czy kodów – są ważne dla identyfikowalności i eliminacji błędów. Urządzenia firmy REA JET, zwane również systemami mikropunktowymi, stosuje się do tworzenia trwałych oznaczeń na różnych materiałach, a ich wykorzystaniu sprzyja prosta obsługa i możliwość integracji z innymi rozwiązaniami. W przypadku znakowania dużych i twardych elementów metoda punktowa jest najlepszym wyborem – wyrzut kropli atramentu z głowicy znakującej EDS zapewnia trwałe oznaczenia nawet na aluminium.
Wybór technologii zależy od zależności między wymaganiami produkcji, rodzajem materiału i oczekiwaniami co do trwałości oznaczeń. W porównaniu z innymi metodami znakowania, takimi jak laserowe, znakowanie punktowe wyróżnia się trwałością, precyzją i wydajnością, co czyni je niezastąpionym rozwiązaniem w wielu projektach przemysłowych.
NAJWAŻNIEJSZE INFORMACJEPrecyzyjne znakowanie, trwałe oznaczenia - ewolucja znakowania punktowego w dobie Przemysłu 4.0
W nowoczesnym środowisku produkcyjnym, gdzie dominują wskaźniki takie jak OEE (Overall Equipment Effectiveness), każdy element linii musi gwarantować maksymalną niezawodność. REA JET EDS to nie jest zwykła „plujka” – to wysokospecjalistyczna drukarka przemysłowa inkjet typu DOD (Drop on Demand), zaprojektowana do jednego, kluczowego zadania: bezbłędnej wizualizacji procesów technologicznych.
W przeciwieństwie do systemów CIJ (Continuous Ink Jet), które wymagają stałego obiegu atramentu i rozpuszczalnika, czy technologii TIJ (Thermal Ink Jet), która ogranicza odległość głowicy od produktu do kilku milimetrów, REA JET EDS oferuje unikalną elastyczność. Może pracować w odległości nawet do 20-30 mm od produktu, co jest krytyczne przy znakowaniu odlewów, rur PVC czy gorącej stali w hutnictwie.
W kontekście Przemysłu 4.0, EDS staje się fizycznym interfejsem systemów wizyjnych. Gdy system kontroli jakości wykryje wadę (NOK), drukarka w ułamku sekundy nanosi czerwony punkt. Taka automatyzacja eliminuje błąd ludzki i pozwala na błyskawiczną segregację braków. Urządzenie to deklasuje tradycyjne spraye ręczne, oferując powtarzalność, czystość pracy i pełną integrację z systemami nadrzędnymi PLC. Optymalizacja zużycia atramentu oraz brak konieczności przeprowadzania skomplikowanych procedur serwisowych sprawiają, że REA JET EDS jest fundamentem bezawaryjnej pracy w trybie 24/7.
ZaletyREA JET EDS – kluczowe zalety
Bezobsługowość: Brak skomplikowanych filtrów i pomp drastycznie obniża koszty utrzymania ruchu.
Szybkość zwrotu (ROI): Niskie zużycie atramentu i brak przestojów serwisowych gwarantuje zwrot inwestycji w kilka miesięcy.
Praca w pyle i wilgoci: Solidna obudowa pozwala na montaż w najtrudniejszych warunkach, np. w tartakach czy cementowniach.
Szeroki wybór kolorów: Możliwość zmiany koloru znakowania dla różnych partii towaru.
Precyzyjna linia: Idealna do oznaczania pasów na rurach i profilach podczas ekstruzji.
Kompaktowe wymiary: Głowica mieści się w ciasnych przestrzeniach maszyn produkcyjnych.
Brak rozpuszczalników: System przyjazny dla środowiska i operatorów, minimalizujący emisję LZO.
Wsparcie dla ciemnych podłoży: Perfekcyjnie kontrastowa biała kropka na czarnym gumowym wężu.
Łatwość integracji: Standardowe złącza ułatwiają podłączenie do istniejącej automatyki.
Niezawodność start-stop: Drukarka jest gotowa do pracy nawet po długim postoju bez czyszczenia.
Architektura reaArchitektura i Modułowość Systemu EDS - trwałe znakowanie nawet małych elementów

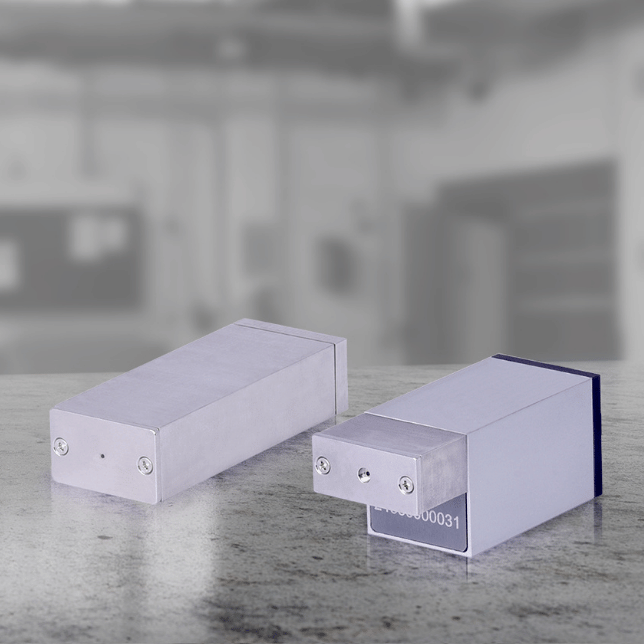

Sercem systemu REA JET EDS jest jednodyszowa głowica znakująca, która precyzyjnie dawkuje atrament pod ciśnieniem. Architektura urządzenia opiera się na modułowości, co pozwala na dopasowanie systemu do konkretnych potrzeb zakładu – od prostych aplikacji jednostanowiskowych po rozbudowane systemy wielogłowicowe.
1. System atramentowy:
Użytkownik ma do wyboru dwa warianty: wersję z wbudowanym kompresorem (idealną do mobilnych stanowisk) lub wersję zasilaną z zakładowej sieci sprężonego powietrza (zasilanie pneumatyczne). Dzięki temu drukarka jest gotowa do pracy niemal natychmiast po wyjęciu z pudełka. Systemy atramentowe o pojemności 2L, 5L i 20L.
2. Sterowanie i komunikacja:
Urządzenie komunikuje się z otoczeniem poprzez zaawansowany moduł I/O. Sygnał o potrzebie nadruku może pochodzić bezpośrednio z czujnika produktu (fotokomórki), enkodera lub z przekaźnika maszyny klienta. Jest to kluczowe przy znakowaniu liniowym wzdłużnym, gdzie precyzyjna synchronizacja z prędkością przesuwu materiału decyduje o ciągłości naniesionej linii.
3. Zastosowanie atramentów specjalistycznych:
System EDS został zoptymalizowany pod kątem pracy z atramentami szybkoschnącymi. W ofercie Rea Elektronik znajdują się atramenty:
Barwnikowe: niebieski, zielony, czerwony, brązowy – idealne na jasne powierzchnie.
Pigmentowe: biały, żółty – niezbędne do znakowania ciemnych kabli, rur czy profili metalowych.
UV-fluorescencyjne: widoczne tylko w świetle ultrafioletowym, stosowane do dyskretnego znakowania wewnętrznego.
Dzięki unikalnej konstrukcji głowicy, ryzyko zaschnięcia atramentu wewnątrz dyszy zostało zminimalizowane do poziomu nieosiągalnego dla standardowych drukarek inkjetowych. Wykorzystanie systemu REA JET EDS stanowi świetny przykład nowoczesnej technologii DOD, gdzie poprzez niwelowanie różnic w jakości nadruku dochodzi do optymalizacji pracy maszyny, co pozwala nanosić szereg czytelnych znaków i gwarantuje niezwykle trwałe znakowanie towarów.
rozwiązanie dla CiebieSprawdź, czy to rozwiązanie dla Twojej produkcji

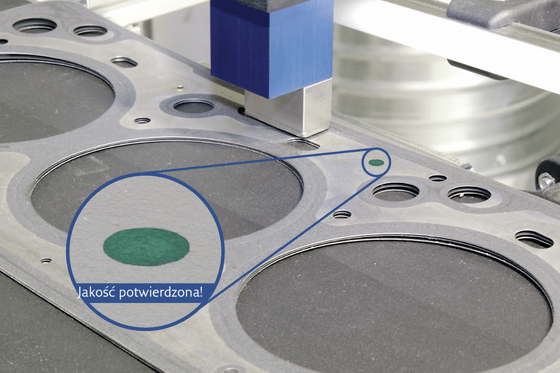

Gdy Twoim priorytetem jest automatyczne i bezbłędne oznaczanie produktów jako OK lub NOK za pomocą kolorowej kropki.
Gdy poszukujesz systemu do nanoszenia precyzyjnych linii ciągłych na profilach, rurach lub kablach w trakcie produkcji.
Gdy potrzebujesz znakować gorące elementy metalowe lub odlewy, gdzie odległość głowicy musi być bezpieczna dla urządzenia.
Gdy koszty eksploatacji obecnych systemów znakowania (np. sprayów) stają się zbyt wysokie i szukasz oszczędności.
Gdy wymagasz od urządzenia pełnej gotowości do pracy 24/7 w zapylonym lub wilgotnym środowisku przemysłowym.
Gdy chcesz zintegrować proces znakowania z systemem wizyjnym w celu pełnej identyfikowalności (track and trace).
Wyzwania i inteligentne rozwiązaniaREA JET EDS – kluczowe wyzwania
W tej sekcji skupiamy się na realnych problemach, z jakimi borykają się operatorzy znakowarek przemysłowych, oraz na tym, jak technologia EDS je eliminuje:
Wyzwanie: Zasychanie atramentu w dyszy.
Rozwiązanie: System EDS wykorzystuje technologię elektrozaworową, która po każdym cyklu mechanicznie odcina dopływ atramentu, zapobiegając jego utlenianiu wewnątrz kanału.
Wyzwanie: Rozmyte kropki na porowatych materiałach.
Rozwiązanie: Dzięki zastosowaniu atramentów o wysokim napięciu powierzchniowym, kropka zachowuje ostre krawędzie nawet na drewnie czy betonie.
Wyzwanie: Skomplikowana obsługa przez operatora.
Rozwiązanie: EDS to system typu „ustaw i zapomnij” (set and forget). Po wstępnej konfiguracji nie wymaga codziennej kalibracji.
Wyzwanie: Wysokie koszty zakupu części zamiennych.
Rozwiązanie: Konstrukcja oparta na wytrzymałej głowicy eliminuje potrzebę stosowania drogich części zapasowych czy modułów serwisowych.
Wyzwanie: Brak miejsca na linii produkcyjnej.
Rozwiązanie: Minimalistyczna obudowa głowicy natryskowej pozwala na montaż pod dowolnym kątem, nawet wewnątrz ograniczonej przestrzeni form wtryskowych.
Opakowania tekturowe i falisteNa czym polega i co to jest znakowanie procesowe?
Znakowanie procesowe, takie jak aplikacja kropli farby, jest kluczowe dla systemów traceability, ponieważ stanowi bezpośredni dowód poprawnego wykonania operacji na linii produkcyjnej. Oznaczanie produktów jest niezbędne dla identyfikowalności, co zapobiega chaosowi w produkcji i umożliwia śledzenie towarów w różnych branżach.
Znakowanie punktowe jest mniej precyzyjne niż znakowanie laserowe, co może być ograniczeniem przy tworzeniu bardzo małych kodów. Znakowanie przemysłowe jest kluczowe dla zapewnienia identyfikowalności produktów w różnych branżach, w tym motoryzacyjnej, lotniczej i medycznej. Znakowanie procesowe, takie jak aplikacja kropli farby, jest stosowane jako wizualna blokada błędów w procesach produkcyjnych, co jest kluczowe dla systemów Poka-Yoke.
Znakowanie mikropunktowe, znane również jako znakowanie udarowe, polega na tworzeniu trwałych oznaczeń na powierzchni materiału poprzez uderzenia igły, co zapewnia wysoką jakość i czytelność znaków. Znakowanie procesowe polega na automatycznym nanoszeniu niewielkiej ilości farby lub tuszu na detal po pozytywnym przejściu testu jakościowego, co stanowi fizyczne potwierdzenie prawidłowości wykonanej operacji. Znakowanie konwencjonalne wykorzystuje narzędzia i maszyny do trwałego oznaczania części obrabianych, wykonanych z metali lub tworzyw sztucznych, co jest istotne dla identyfikowalności produktów.
Systemy znakowania laserowego są bardziej efektywne pod względem kosztów w dłuższym okresie czasu, mimo wyższych początkowych kosztów zakupu w porównaniu do innych technologii, takich jak znakowanie atramentowe. Znakowanie laserowe charakteryzuje się wysoką dokładnością i czytelnością, co czyni je bardziej efektywnym rozwiązaniem w porównaniu do innych metod, takich jak znakowanie punktowe. Technologia znakowania laserowego nie wymaga użycia materiałów eksploatacyjnych, takich jak atramenty czy chemikalia, co zmniejsza wpływ na środowisko w porównaniu do innych metod znakowania.
Poznaj nasREA – Ekspert w Znakowaniu Przemysłowym
Firma Rea Elektronik Sp. z o.o. to polski oddział światowego lidera w dziedzinie przemysłowych systemów znakowania. Z naszym wieloletnim doświadczeniem na rynku krajowym, nie tylko dostarczamy urządzenia takie jak drukarka przemysłowa, plujka czy laser przemysłowy, ale przede wszystkim oferujemy doradztwo techniczne na etapie projektowania linii. Nasz zespół serwisowy w Polsce zapewnia szybką reakcję, dostęp do części zamiennych „od ręki” oraz szkolenia dla operatorów. Wybierając REA JET, zyskujesz pewność, że Twoje znakowanie przemysłowe i identyfikowalność produktów (track and trace) są w rękach ekspertów. Pomożemy Ci dobrać idealny ink jet lub znakowarkę laserową, aby zoptymalizować koszty i zwiększyć wydajność Twojego zakładu.
KorzyściREA JET EDS – drukarka, która się opłaca
Ekstremalna trwałość
Nasze drukarki pracują w hutach i zakładach chemicznych, gdzie inne urządzenia ulegają awarii po kilku tygodniach.
Znakowanie bez strat
Precyzyjne dawkowanie oznacza, że 100% atramentu trafia na produkt, a nie w powietrze jak w przypadku sprayów.
Szybka rekonfiguracja
Zmiana wielkości kropki odbywa się poprzez prostą regulację ciśnienia lub czasu otwarcia zaworu.
Bezpieczeństwo procesu
System monitoruje stan mediów i sygnalizuje niski poziom atramentu, zapobiegając znakowaniu "na sucho".
Uniwersalność podłoży
Jedna głowica do znakowania metalu, plastiku, drewna, gumy oraz tkanin technicznych.
Wsparcie techniczne
Wybierając Rea Elektronik, otrzymujesz dostęp do lokalnego serwisu w Polsce i doradztwa inżynierskiego.
Nasze znakowanie na Twoim produkcie
Chcesz przekonać się, jak wyraźny i trwały jest nadruk za pomocą urządzeń REA JET? Zamów nadruk próbny na konkretnym opakowaniu lub produkcie – bez żadnych opłat, bez zobowiązania i bez ryzyka.
Specyfikacja technicznaDrukarka REA JET EDS
|
Regulowana średnica kropki (0,2 - 3 mm)
|
W zależności od rozmiaru płytki dysz, użytkownik zyskuje elastyczność – ta sama drukarka może nanosić subtelny punkt dyskretny lub duży, widoczny z daleka znak ostrzegawczy.
|
|
Obsługa atramentów pigmentowych
|
Możliwość wyraźnego znakowania na czarnych i ciemnych powierzchniach bez ryzyka sedymentacji pigmentu w głowicy.
|
|
Uniwersalność systemu
|
W zależności od potrzeb możesz drukować kropki, a gdy zmienią się założenia znakowania, bez problemu drukarka drukuje linie i kreski.
|
REA JET HR 2.0Pobierz prospekt drukarki kartridżowej HR 2.0
Pobierz prospekt drukarki kartridżowej HR 2.0
Katalog REAPobierz katalog produktów REA
Pobierz katalog produktów REA
MASZ PYTANIA?FAQ: Najczęściej zadawane pytania
Czy drukarka REA JET EDS może nanosić kropki na gorące powierzchnie?
Tak, specjalistyczne atramenty termoodporne w połączeniu z możliwością zachowania dystansu głowicy od produktu pozwalają na znakowanie detali o temperaturze przekraczającej kilkaset stopni Celsjusza, co jest standardem w procesach hartowania czy odlewnictwa.
Jak szybko schnie kropka naniesiona przez system EDS?
Przy zastosowaniu atramentów rozpuszczalnikowych na bazie etanolu lub acetonu, czas schnięcia na powierzchniach niechłonnych (metal, plastik) wynosi zazwyczaj poniżej 1-2 sekund, co zapobiega rozmazywaniu oznaczeń na szybkich liniach.
Czy EDS nadaje się do znakowania kodów QR lub kreskowych?
Nie, REA JET EDS to drukarka jednodyszowa dedykowana do kropek i linii. Do nadruku kodów QR i tekstów polecamy nasze systemy wysokiej rozdzielczości, takie jak REA JET HR 2.0 (TIJ) lub GK 2.0.
Jakie kolory atramentów są dostępne dla tej drukarki?
Oferujemy pełną paletę: niebieski, czerwony, zielony, żółty, biały, czarny oraz brązowy. Dostępne są również atramenty specjalne, widoczne tylko w świetle UV, stosowane do ukrytych zabezpieczeń produkcji.
Czy urządzenie wymaga codziennego mycia i konserwacji?
Dzięki funkcji automatycznego zamykania dyszy, system nie wymaga codziennego mycia. Przy standardowych atramentach barwnikowych konserwacja ograniczona jest do minimum, nawet przy pracy przerywanej.
Jak zintegrować drukarkę z systemem wizyjnym (kamerą)?
System wizyjny po wykryciu błędu wysyła sygnał 24V do modułu sterującego REA JET EDS. Drukarka natychmiastowo nanosi kropkę na wadliwy detal, umożliwiając jego późniejszą automatyczną eliminację z linii.
Ile kropkek można wydrukować z jednego litra atramentu?
Zależnie od wielkości kropki, jeden litr atramentu pozwala na naniesienie nawet dziesiątek milionów oznaczeń, co czyni ten system wyjątkowo tanim w eksploatacji (niski koszt jednostkowy nadruku).
Czy mogę nanosić linie ciągłe na rury PVC?
Tak, system EDS doskonale sprawdza się przy znakowaniu liniowym. Po podaniu sygnału ciągłego z linii ekstruzyjnej, drukarka nanosi równą, nieprzerwaną linię barwną lub pigmentową, służącą np. do identyfikacji typu rury.
