DRUKOWANIE DANYCH ALFANUMERYCZNYCH

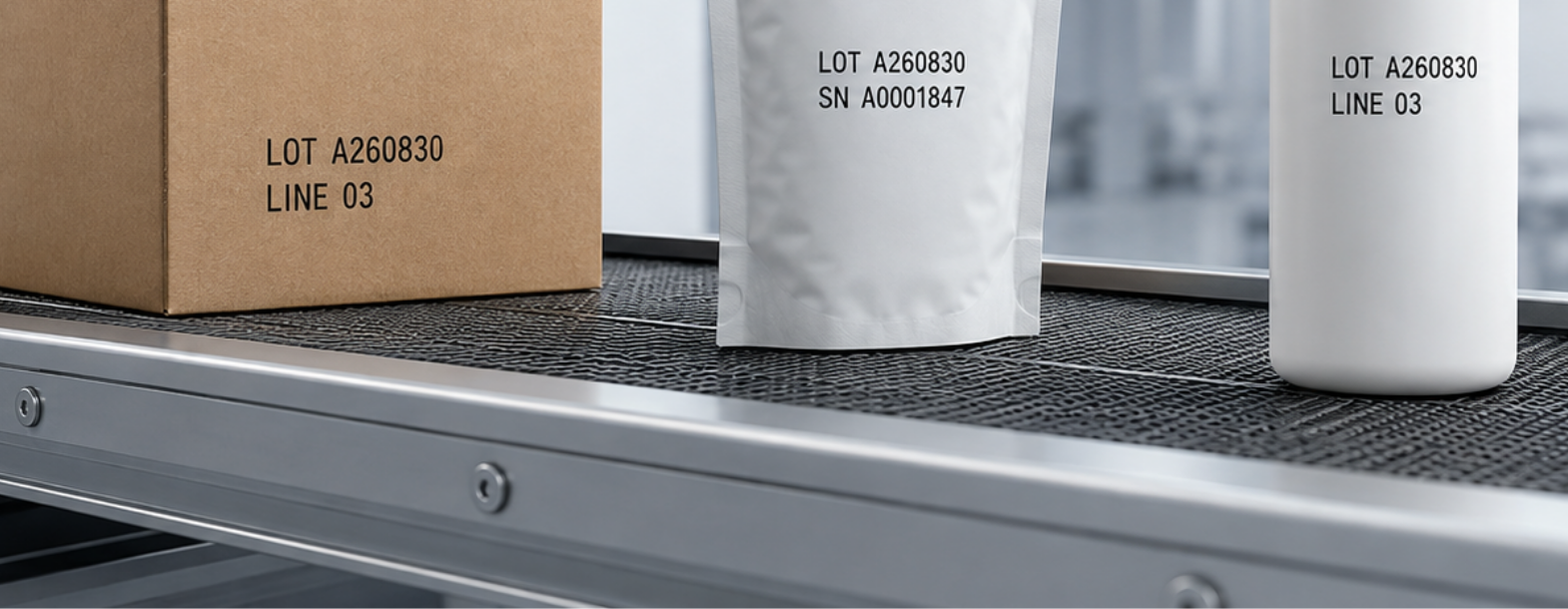

Drukowanie danych alfanumerycznych i tekstu na produktach
Dane alfanumeryczne to litery, cyfry oraz wybrane znaki wykorzystywane do przedstawiania informacji o produkcie i procesie. W przemyśle mogą tworzyć numer części, kod produktu, numer seryjny, LOT, oznaczenie linii, zmiany, wariantu, maszyny albo krótki komunikat jakościowy.
Nie każda informacja wymaga kodu kreskowego, QR czy Data Matrix. W wielu procesach najlepszą formą oznaczenia pozostaje krótki tekst, który człowiek może odczytać bez skanera. Treść może być przy tym generowana automatycznie: ERP / MES → rekord → komunikat → druk → kamera → wynik.
Co to są dane alfanumeryczne i czym jest znak alfanumeryczny?
Dane alfanumeryczne zawierają litery i cyfry, a w praktycznych zastosowaniach często również dodatkowe symbole, np. myślnik, ukośnik, kropkę lub dwukropek. Przykładowe ciągi to: ABC123, LOT-26A08, PL/0826/B, X12-450-A, LINE:04.
Przykłady:

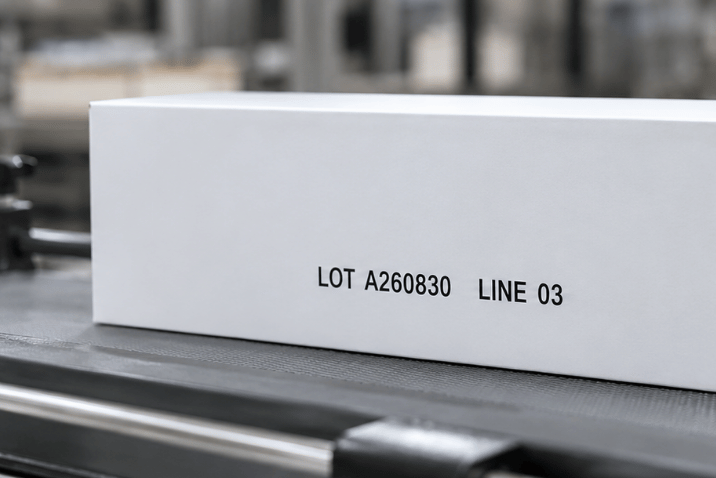

LOT A260830
LINE 03

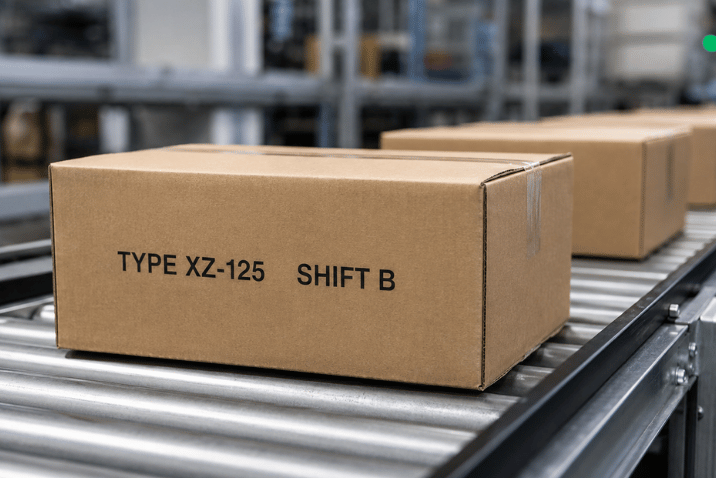

SHIFT B
TYPE XZ-125

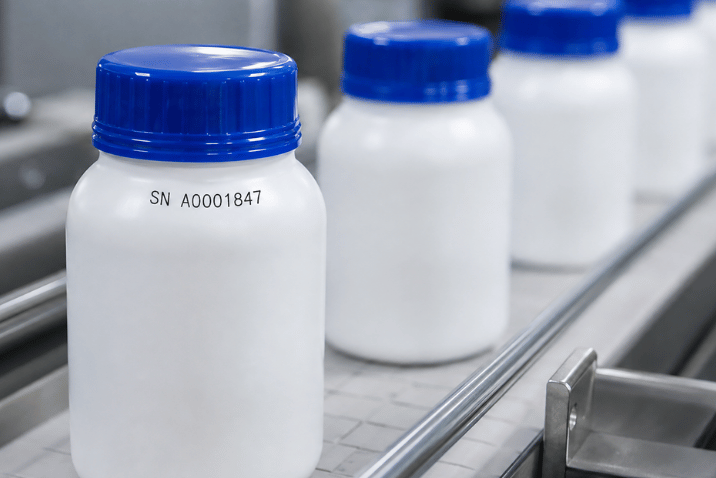

SN A0001847
PN-4825-A
Pojedynczy znak alfanumeryczny to najczęściej litera lub cyfra będąca częścią większego ciągu. Określenie alfanumeryczny opisuje rodzaj treści, a nie technologię drukowania. Ten sam znak alfanumeryczny może zostać wykonany przez CIJ, TIJ, laser albo znaleźć się na etykiecie.
Kod alfanumeryczny jest ciągiem znaków, któremu organizacja przypisała określone znaczenie. Nie jest automatycznie kodem kreskowym ani kodem 2D. Przykładowo AX-1258-B może być zwykłym tekstem, a ta sama wartość może dodatkowo zostać zakodowana w kodzie kreskowym, QR lub Data Matrix.
Ta strona jest przeznaczona dla producentów, którzy chcą nanosić na wyroby i opakowania czytelne litery, cyfry i identyfikatory, ograniczyć ręczne przepisywanie treści oraz kontrolować, czy właściwa wartość trafiła na właściwy produkt.
Najważniejsza zasada: dobry nadruk alfanumeryczny musi być nie tylko czytelny. Musi również zawierać właściwą treść dla właściwego produktu.
| Pojęcie | Co oznacza? |
|---|---|
| dane alfanumeryczne | litery, cyfry i ewentualnie dodatkowe znaki |
| znak alfanumeryczny | pojedyncza litera lub cyfra w ciągu |
| kod alfanumeryczny | uporządkowany ciąg znaków o znaczeniu nadanym przez organizację |
| kod maszynowy | nośnik odczytywany urządzeniem, np. kod kreskowy, QR lub Data Matrix |
Drukowanie danych alfanumerycznych – jak działa na linii produkcyjnej?
W najprostszym systemie operator wybiera przygotowany komunikat, a drukarka nanosi go na kolejne produkty. Przykład: czujnik → produkt → LINE 03 → nadruk.
W bardziej zautomatyzowanym procesie treść może pochodzić bezpośrednio z systemu nadrzędnego: ERP / MES → zlecenie → SKU → aktualne wartości → system znakowania → produkt → kontrola. Dzięki temu operator nie musi ręcznie wpisywać każdej zmiany.

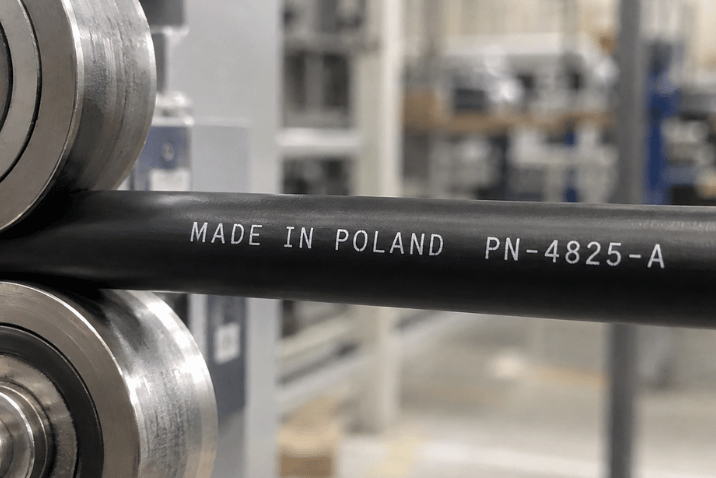

Tekst może być stały, np. TYPE X500 lub MADE IN POLAND, albo zmienny, np. kolejne numery seryjne SN A000001, SN A000002, SN A000003. Druk danych zmiennych jest osobną intencją – tutaj skupiamy się na samym rodzaju treści alfanumerycznej.
Alfanumeryczne a zmienne – to nie jest to samo
„Alfanumeryczne” opisuje rodzaj treści, a „zmienne” sposób jej aktualizacji. Ciąg ABC123 może być stały przez całą serię, zmieniany raz na partię albo inny dla każdej sztuki. To rozróżnienie jest ważne przy projektowaniu źródła danych, logiki restartu i kontroli nadruku.
Powiązane tematy: numer seryjny, numer partii / LOT, data produkcji i data ważności.
Jakie informacje można drukować jako tekst alfanumeryczny?
| Rodzaj informacji | Przykład |
|---|---|
| kod produktu | P-21045 |
| numer części | PN 5482-AX |
| numer partii | LOT A260830 |
| numer seryjny | SN 000184739 |
| linia produkcyjna | LINE 04 |
| zmiana | SHIFT B |
| identyfikator maszyny | MCH-12 |
| kod materiału | MAT PP-BK-03 |
| wariant produktu | TYPE B7 |
| status jakościowy | OK / NOK / PASS |
Oznaczenie nie powinno być przeładowane. Najlepszy kod alfanumeryczny przekazuje tyle informacji, ile rzeczywiście potrzebuje człowiek lub system, który będzie z niego korzystał. Jeżeli pełne znaczenie można przechowywać w bazie, czasami lepiej drukować krótki identyfikator niż kodować całą historię w kilkunastu znakach.
Tekst czytelny dla człowieka i kod maszynowy mogą się uzupełniać
Ta sama wartość może być pokazana jako zwykły tekst i jednocześnie zakodowana w nośniku maszynowym. Przykład: SN A000128 + Data Matrix z numerem seryjnym. Człowiek widzi informację bez skanera, a system może ją odczytać automatycznie.
Jeżeli oba elementy reprezentują tę samą informację, warto kontrolować ich zgodność. Powiązane strony: kody kreskowe, kod QR i kod Data Matrix.
Skąd system znakowania pobiera tekst i dane?
Źródłem może być operator, lokalny projekt, PLC, ERP, MES, baza produktowa, system serializacji, WMS albo aplikacja produkcyjna. Typowy model to: ERP → zlecenie → MES → rekord → drukarka → produkt.
Przykładowy rekord może zawierać: SKU XZ-125, LOT A260830, LINE 03, SHIFT B, SN A0001847. Z tych pól system może utworzyć komunikat XZ-125 / A260830 / L03 / B.
Sama baza danych nie jest jeszcze integracją
Informacja „mamy bazę SQL” nie określa sposobu komunikacji. Trzeba ustalić, który rekord jest aktualny, co inicjuje pobranie nowej wartości, jak obsługiwany jest restart, co dzieje się po odrzuceniu produktu i czy identyfikator może być wykorzystany ponownie.
W przemysłowym znakowaniu funkcja systemu nie kończy się więc na generowaniu znaków. Częścią projektu jest również logika danych, potwierdzenie wykonania nadruku oraz ewentualny zapis wyniku w systemie nadrzędnym.
Na czym można drukować tekst i oznaczenia alfanumeryczne?
| Powierzchnia | Co trzeba przeanalizować? |
|---|---|
| kartoniki i papier | wielkość znaków, kontrast, stabilność prowadzenia |
| kartony | większa wysokość komunikatu, chłonność, pole nadruku |

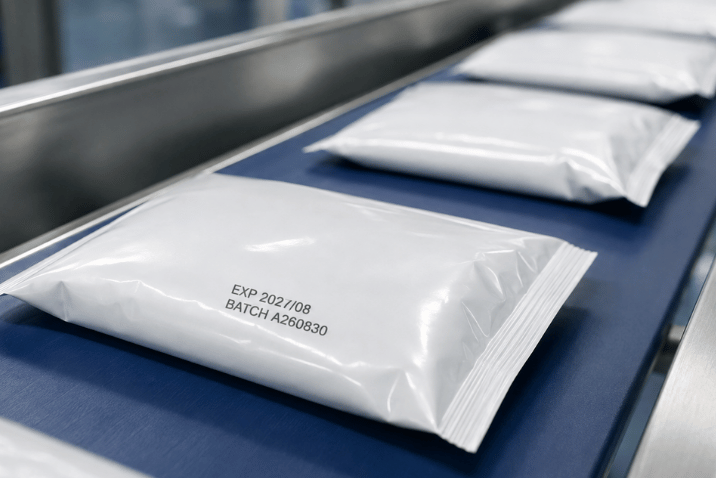

| folia | przyczepność, naprężenie, formowanie, zgrzewanie |
| plastik | rodzaj tworzywa, energia powierzchniowa, kolor i geometria |
| szkło | krzywizna, refleksy, prowadzenie produktu |
| metal | trwałość, kontrast, atrament lub laser |
| etykieta | technologia druku etykiety, aplikacja, odporność |
Dobór technologii zaczyna się od rzeczywistego podłoża. Na folii zobacz również nadruk na folii, a przy tworzywach drukowanie na plastiku.
Etykieta to osobny nośnik – nie każda technologia jest „idealna”
Przy etykietach można stosować przemysłowe technologie termiczne lub termotransferowe, ale nie ma jednej metody idealnej dla wszystkich danych alfanumerycznych. Liczą się materiał etykiety, trwałość, odporność, sposób aplikacji i warunki użytkowania. W systemie zautomatyzowanym można wykorzystać REA LABEL do drukowania i aplikowania etykiet z tekstem, kodami i danymi zmiennymi.
Jak drukować zmienne treści alfanumeryczne przy wysokiej prędkości?
Prędkość transportera nie jest jedynym parametrem wydajności. 1000 identycznych nadruków to inne zadanie niż 1000 kolejnych unikalnych numerów. W drugim przypadku system musi przed następnym produktem pobrać, przetworzyć, wygenerować i wysłać nową wartość.
Znaczenie mają jednocześnie: prędkość liniowa, liczba produktów na sekundę, odstęp, rozmiar komunikatu, częstotliwość zmian i szybkość komunikacji z systemem nadrzędnym. Czujnik określa moment druku, a enkoder może synchronizować nadruk z rzeczywistą prędkością transportera.
Po zatrzymaniu linii trzeba także zdefiniować, czy rekord został już wykorzystany, jak działa ponowny druk i czy kolejny numer może zostać powtórzony. Przy serializacji są to elementy logiki procesu, a nie tylko parametry urządzenia.
Jak projektować czytelne oznaczenia alfanumeryczne?
Czytelność zależy od kombinacji: wysokość znaku → geometria fontu → podłoże → kontrast → technologia → prędkość → warunki odczytu. Nie należy zmniejszać treści tylko dlatego, że urządzenie technicznie potrafi utworzyć bardzo małe znaki.
O czy 0? I czy 1? – unikaj znaków łatwych do pomylenia
W kodach tworzonych przez producenta szczególną uwagę warto zwrócić na zestawy O/0, I/l/1, B/8, S/5, Z/2. Jeżeli człowiek ma ręcznie przepisywać oznaczenie, można rozważyć eliminowanie mylących znaków, stałą długość pól, czytelne separatory i font z wyraźnie rozróżnialnymi glifami. Sam font monospace lub bezszeryfowy nie gwarantuje mniejszej liczby błędów.
Przy ręcznym odczycie każdy znak alfanumeryczny powinien pozostać jednoznaczny również po zmniejszeniu nadruku i na docelowym podłożu.
Polskie litery, Unicode i znaki specjalne
W zastosowaniach międzynarodowych mogą być potrzebne polskie znaki, inne alfabety lub symbole techniczne. Unicode opisuje repertuar znaków, a UTF-8 jest jednym ze sposobów ich kodowania. Sama obecność znaku w Unicode nie gwarantuje jednak, że konkretne urządzenie, font i oprogramowanie prawidłowo go wydrukują.
Przed wdrożeniem należy sprawdzić cały łańcuch: baza danych → komunikacja → oprogramowanie → font → drukarka. Oficjalne materiały REA dla SC 2.0 wskazują pełną obsługę Unicode.
Najwyższe dpi nie gwarantuje najlepszego tekstu
Wysoka rozdzielczość pomaga odwzorować szczegóły, ale nie kompensuje słabego kontrastu, drgań produktu, niewłaściwego atramentu, zbyt dużej odległości głowicy lub źle dobranej wysokości znaku. Najlepszy rezultat powstaje wtedy, gdy rozdzielczość, materiał i geometria procesu są dobrane razem.
OCR, OCV i kontrola nadrukowanego tekstu – czym się różnią?
OCR – Optical Character Recognition rozpoznaje, jakie znaki znajdują się na obrazie. Przykład: kamera widzi LOT A260830 i zwraca tekst LOT A260830. To przemysłowa forma rozpoznania treści, a nie internetowa „konwersja obrazu na tekst”.
OCV – Optical Character Verification porównuje widoczny napis z wartością oczekiwaną. Jeżeli system oczekuje LINE 04, a kamera widzi LINE 03, wynik może zostać oznaczony jako NOK.
Najprościej: OCR pyta „co napisano?”, a OCV „czy napisano dokładnie to, co powinno być napisane?”. Przy nowoczesnej kontroli możliwe są również metody porównujące cały obraz nadruku bez klasycznego uczenia każdego znaku osobno.
Czytelny tekst może być całkowicie błędny biznesowo
Tak. Nadruk może być ostry, kontrastowy i idealnie czytelny, a mimo to przedstawiać LOT poprzedniej partii albo niewłaściwy kod produktu. Dlatego warto rozdzielić JAKOŚĆ NADRUKU od POPRAWNOŚCI TREŚCI.
Model kontroli może wyglądać: GENERATE → PRINT → READ → COMPARE → PASS / FAIL. W rozwiązaniach kamerowych kontrolowana może być obecność, czytelność, treść oraz zgodność informacji z bieżącym zleceniem.
Jak zbudować bezpieczny proces znakowania tekstem?
Przemysłowe drukowanie tekstu jest najbezpieczniejsze wtedy, gdy treść jest pobierana z właściwego źródła, drukowana we właściwym momencie i automatycznie sprawdzana. W praktyce warto rozdzielić cztery poziomy kontroli: obecność → czytelność → treść → zgodność z produktem.
1. Obecność – czy nadruk w ogóle powstał?
Najprostsza funkcja kontroli sprawdza, czy w obszarze znakowania pojawiła się oczekiwana treść. Sama obecność czarnych pikseli nie mówi jednak, czy wydrukowano właściwy komunikat.
2. Czytelność – czy znaki są rozróżnialne?
System może ocenić, czy geometria, kontrast i kompletność nadruku pozwalają rozpoznać znaki. Jest to szczególnie ważne przy małych napisach i trudnych powierzchniach.
3. Treść – czy wydrukowano właściwą wartość?
OCR lub OCV może porównać nadruk z wartością oczekiwaną. Dzięki temu można wykryć np. LINE 03 zamiast LINE 04 albo LOT poprzedniej partii.
4. Zgodność z produktem – czy właściwa treść trafiła na właściwy SKU?
To najwyższy poziom kontroli procesu. System sprawdza nie tylko tekst, ale również to, czy odpowiada aktualnemu produktowi lub zleceniu. Oficjalne rozwiązanie REA Print-Inspect łączy druk i kamerową kontrolę inline tekstów, kodów i grafiki bezpośrednio po wykonaniu oznaczenia.
CIJ – krótkie teksty na szybkich liniach
CIJ warto analizować dla krótkich oznaczeń takich jak LOT, data, kod produktu, numer zmiany lub identyfikator alfanumeryczny. Bezkontaktowy druk dobrze sprawdza się przy szybko poruszających się wyrobach i powierzchniach o zróżnicowanej geometrii.
TIJ – precyzyjny tekst i dane zmienne
TIJ jest szczególnie interesujący przy małych znakach, wysokiej rozdzielczości, danych zmiennych i kodach 1D/2D. REA JET HR 2.0 obsługuje teksty alfanumeryczne i treści zmienne, a rzeczywista wydajność zależy od projektu, powierzchni i konfiguracji procesu.
Zobacz REA JET HR 2.0.
High-Res – większe komunikaty na kartonach
Jeżeli tekst jest częścią większego nadruku na kartonie, High-Res może łączyć tekst, logo, kod, LOT i inne informacje produkcyjne w jednym komunikacie.
REA LASER – trwały tekst bez atramentu
Jeżeli materiał odpowiednio reaguje na promieniowanie laserowe, oznaczenie alfanumeryczne może zostać wykonane bez atramentu. Trzeba potwierdzić kontrast, wielkość znaku, trwałość i wydajność na rzeczywistym detalu.
Tekst alfanumeryczny czy kod kreskowy, QR albo Data Matrix?
| Potrzeba | Najbardziej naturalna forma |
|---|---|
| człowiek ma odczytać informację bez urządzenia | tekst alfanumeryczny |
| prosta automatyczna identyfikacja w łańcuchu dostaw | kod kreskowy |
| link lub odczyt smartfonem | QR |
| dużo danych na małej powierzchni / serializacja | Data Matrix |
| człowiek i system mają widzieć tę samą informację | tekst + odpowiedni kod |
Nie jest to wybór zero-jedynkowy. W wielu aplikacjach najlepszy projekt łączy tekst czytelny dla człowieka z kodem odczytywanym maszynowo.
Kiedy zwykły tekst jest najlepszym rozwiązaniem?
Gdy informacja jest krótka, często sprawdzana wzrokowo i nie ma potrzeby automatycznego dekodowania. Przykład: LINE 04, SHIFT B, TYPE X500, QC OK.
Kiedy warto dodać kod maszynowy?
Gdy identyfikator ma być szybko odczytywany przez system, połączony z bazą danych, używany w traceability lub zawiera więcej informacji. Wtedy warto rozważyć kod kreskowy, QR albo Data Matrix.
Jaką technologię wybrać do drukowania liter i cyfr?
Nie istnieje jedna najlepsza drukarka do każdego znaku alfanumerycznego. Każdy znak alfanumeryczny musi być oceniany jako część całego komunikatu i rzeczywistego procesu. Najpierw trzeba określić materiał, wielkość, prędkość, sposób zmiany treści i oczekiwaną trwałość.
| Zastosowanie | Technologia do pierwszej analizy |
|---|---|
| krótki tekst na szybkiej linii | CIJ |
| precyzyjne małe litery i cyfry | TIJ |
| tekst + dane zmienne + kod 2D | TIJ |
| większe oznaczenie na kartonie | High-Res / Piezo |
| trwały tekst na materiale | REA LASER |
| tekst na etykiecie | REA LABEL |
| automatyczna kontrola treści | kamera / OCR / OCV / Print-Inspect |
Wysokie dpi nie jest celem samym w sobie. Celem jest uzyskanie wymaganej czytelności, poprawności treści i wydajności na rzeczywistym produkcie.
Jak wdrożyć przemysłowe znakowanie tekstem alfanumerycznym?
Przed wyborem urządzenia odpowiedz na osiem kluczowych pytań.
1. Co ma zostać wydrukowane?
Litery, cyfry, mieszany kod alfanumeryczny, znaki specjalne czy kilka pól w jednym komunikacie?
2. Jak często treść się zmienia?
Nigdy, raz na partię, raz na zmianę czy na każdej kolejnej sztuce?
3. Skąd pochodzą wartości?
Operator, PLC, ERP, MES, baza danych, system serializacji czy inny system nadrzędny?
4. Na czym drukujemy?
Karton, folia, plastik, szkło, metal, etykieta czy inna powierzchnia?
5. Jak duże mają być znaki?
Trzeba uwzględnić odległość odczytu, geometrię fontu, kontrast i realne pole nadruku.
6. Jaka jest rzeczywista wydajność?
Nie tylko m/min, ale również produkty/s i liczba nowych rekordów generowanych w jednostce czasu.
7. Kto odczytuje oznaczenie?
Człowiek, kamera, system magazynowy czy inny system kontroli?
8. Jak obsługiwany jest błąd?
Czy produkt NOK jest odrzucany, linia zatrzymywana, a zdarzenie zapisywane w systemie?
Najczęstsze błędy przy drukowaniu danych alfanumerycznych
Zbyt małe znaki
Nadruk technicznie istnieje, ale człowiek lub kamera nie ma wystarczającego zapasu czytelności.
Mylące litery i cyfry
O/0, I/1, B/8 czy S/5 zwiększają ryzyko ręcznego błędu i niejednoznaczności.
Zbyt skomplikowany identyfikator
Kod zawiera za dużo informacji i traci prostotę interpretacji.
Stary komunikat po zmianie produktu
SKU zostało zmienione, ale system nadal wykorzystuje dane poprzedniego zlecenia.
Najważniejsza zasada
Dobry tekst produkcyjny nie musi być długi. Musi być jednoznaczny, czytelny i zgodny z aktualnym produktem oraz procesem. Test powinien obejmować rzeczywisty materiał, docelową wielkość znaków, pełną prędkość, źródło danych i sposób kontroli treści.
FAQ – tekst i dane alfanumeryczne
Co oznacza „alfanumeryczny”?
Oznacza treść wykorzystującą litery oraz cyfry, często również dodatkowe znaki takie jak myślnik, kropka lub ukośnik.
Co to jest znak alfanumeryczny?
To pojedyncza litera lub cyfra będąca częścią większego ciągu danych. W praktyce system znakowania może obsługiwać także znaki dodatkowe.
Co to jest kod alfanumeryczny?
To ciąg liter, cyfr i ewentualnie innych znaków, któremu przypisano określone znaczenie, np. jako identyfikator produktu lub części.
Czy kod alfanumeryczny jest kodem kreskowym?
Nie automatycznie. Może być zwykłym tekstem. Tę samą wartość można dodatkowo zakodować w kodzie kreskowym, QR lub Data Matrix.
Czy treść alfanumeryczna może być zmienna?
Tak. Może pozostać stała, zmieniać się raz na partię albo być inna dla każdej kolejnej sztuki.
Czy „alfanumeryczne” i „zmienne” oznacza to samo?
Nie. Pierwsze określa rodzaj treści, drugie sposób jej aktualizacji pomiędzy kolejnymi wydrukami.
Czy można pobierać tekst z ERP lub MES?
Tak. Dokładny sposób integracji należy dopasować do architektury klienta, źródła danych i logiki produkcji.
Czy można drukować tekst razem z Data Matrix lub QR?
Tak. Jeden komunikat może łączyć tekst czytelny dla człowieka z kodem odczytywanym maszynowo.
Co to jest OCR?
OCR rozpoznaje widoczne znaki na obrazie i zwraca odczytaną treść.
Co to jest OCV?
OCV sprawdza, czy nadrukowana treść odpowiada oczekiwanej wartości lub wzorcowi.
Czy OCR i OCV są tym samym?
Nie. OCR odpowiada przede wszystkim na pytanie „co napisano?”, a OCV „czy napisano właściwą treść?”.
Czy wysoka rozdzielczość gwarantuje czytelny tekst?
Nie. Znaczenie mają również podłoże, atrament, kontrast, geometria produktu, odległość głowicy, prędkość i stabilność prowadzenia.
Drukowanie tekstu i danych alfanumerycznych z REA JET
„Co dokładnie ma zostać wydrukowane, skąd pochodzi treść, jak często się zmienia i jak potwierdzimy, że właściwa wartość trafiła na właściwy produkt?”
Proces doboru powinien wyglądać: treść → struktura → źródło → materiał → wielkość → prędkość → technologia → kontrola.
W zależności od aplikacji można analizować REA JET CIJ – krótkie teksty i oznaczenia na szybkich liniach, REA JET TIJ – precyzyjny tekst i dane zmienne, High-Res – większe komunikaty na kartonach, REA LASER – trwałe oznaczenia oraz REA LABEL – tekst na automatycznie drukowanej i aplikowanej etykiecie.
Dobry tekst produkcyjny nie musi być długi. Musi być jednoznaczny, czytelny i zgodny z aktualnym produktem oraz procesem.
Do próby warto przekazać rzeczywisty materiał, przykładową treść, docelową wielkość znaków, informację o źródle wartości i prędkości linii. Skontaktuj się z REA JET – na tej podstawie można dobrać technologię i sposób kontroli oznaczenia.
