Nadruk na pianceNadruk na piance i styropianie – przemysłowe znakowanie pianki
Nadruk na piance umożliwia bezpośrednie nanoszenie numerów partii, dat produkcji, kodów, logo, linii cięcia oraz informacji montażowych na płyty styropianowe, profile ochronne i elementy wykonane z pianek technicznych. Do takich zastosowań wykorzystuje się przemysłowe drukarki atramentowe DOD i TIJ oraz systemy znakowania natryskowego.
Rozwiązania są przeznaczone dla producentów materiałów izolacyjnych, opakowań ochronnych, części samochodowych, materacy, profili, wkładów transportowych i innych produktów wytwarzanych z EPS, XPS, EPP, EPE, EVA oraz pianki poliuretanowej.
Technologię należy dobrać do:
- rodzaju i koloru materiału,
- gęstości oraz struktury powierzchni,
- wymaganej wielkości oznaczenia,
- sposobu prowadzenia produktu,
- prędkości linii produkcyjnej,
- odporności wymaganej podczas magazynowania i transportu,
- wpływu zginania, ściskania, wilgoci oraz temperatury.
Innego systemu wymaga duży napis na bloku styropianowym, innego kod Data Matrix na elemencie EPP, a jeszcze innego linia montażowa nanoszona na elastyczną piankę PU.
Nie istnieje jeden uniwersalny atrament do wszystkich materiałów spienionych. Dlatego drukarka przemysłowa, głowica i medium powinny zostać dobrane na podstawie próby wykonanej na rzeczywistym produkcie.

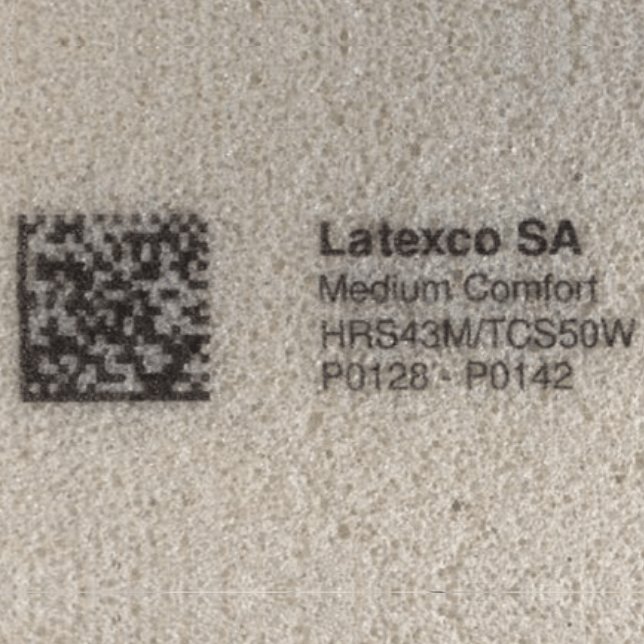

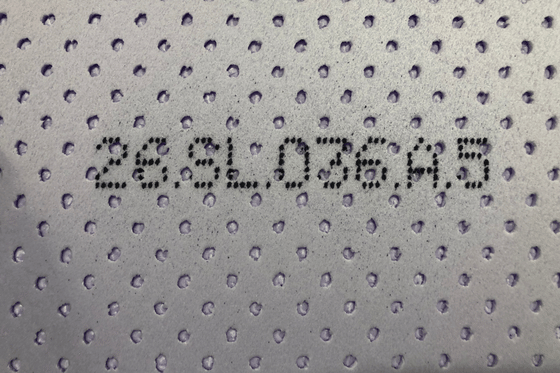

nadruk na pianceNadruk na piance – co można oznaczać bezpośrednio na produkcie?
Przemysłowe znakowanie pianki może obejmować zarówno stałe teksty i grafiki, jak i dane zmieniające się wraz z kolejnym produktem lub zleceniem.
Na powierzchnię pianki można nanosić:
nazwę i wariant produktu,
numery partii,
datę oraz godzinę produkcji,
kod materiału,
grubość i wymiary elementu,
numer linii albo maszyny,
dane producenta,
logo i proste grafiki,
oznaczenia kontroli jakości,
numery seryjne,
kody kreskowe,
kody QR i Data Matrix,
linie cięcia,
znaczniki montażowe,
symbole określające kierunek ułożenia.
Bezpośredni druk pozwala zwiększyć identyfikowalność produktu bez konieczności stosowania dodatkowej etykiety. Informacje mogą być nanoszone podczas formowania, cięcia, wytłaczania albo pakowania.
Dane mogą być pobierane w czasie rzeczywistym ze sterownika PLC, bazy danych lub systemu ERP albo MES. Pozwala to automatycznie zmieniać numer partii, projekt, logo klienta lub informacje dotyczące aktualnego zamówienia.
Jaką wybrać?Jaką technologię wybrać do znakowania pianki?
Do przemysłowego znakowania materiałów spienionych stosuje się przede wszystkim:
drukarki DOD – do dużych tekstów, logo i oznaczeń na blokach oraz płytach;
drukarki TIJ – do drobnych napisów, numerów i kodów o wysokiej rozdzielczości;
systemy Spray Mark – do punktów, linii cięcia i znaczników procesowych;
systemy etykietowania – gdy wymagane jest białe tło albo duża ilość drobnych informacji.
Dobór rozwiązania zależy od rodzaju materiału, wymaganej trwałości i kształtu elementu. Znaczenie ma również to, czy oznaczenie powinno pozostać czytelne tylko podczas produkcji, czy przez cały okres magazynowania i użytkowania produktu.
Rekomendowane produkty

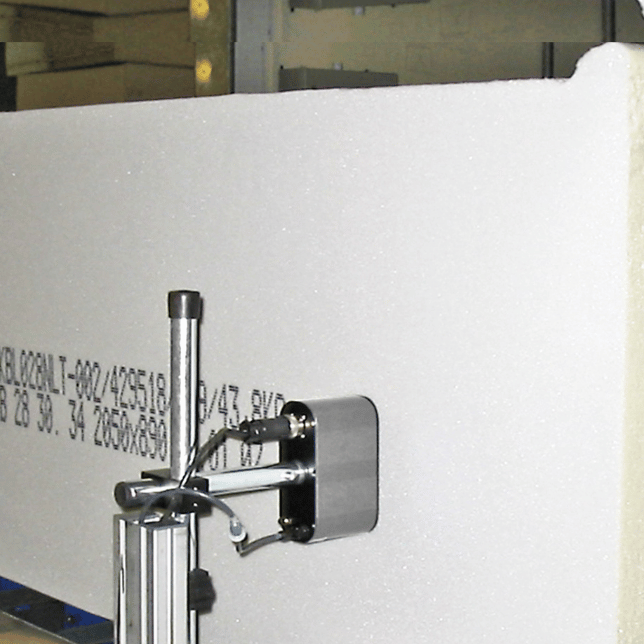

Drukarka przemysłowa DOD
Drukarka przemysłowa DOD do płyt i bloków styropianowych
Drukarki dużych znaków DOD dobrze sprawdzają się przy dużych, nierównych i porowatych elementach.
Mogą być stosowane do oznaczania:
bloków styropianowych,
płyt EPS i XPS,
dużych elementów z pianki PU,
mat i wkładów ochronnych,
opakowań transportowych,
szerokich profili z EPE,
stosów płyt izolacyjnych.
Technologia Drop on Demand uwalnia kroplę atramentu tylko w momencie tworzenia konkretnego punktu. Pozwala to wykonywać teksty, symbole, logo i dane zmienne bez mechanicznego kontaktu głowicy z delikatną powierzchnią.
REA JET DOD 2.0 może współpracować z głowicami o różnej liczbie dysz. W zależności od konfiguracji pozwala wykonywać duże i czytelne oznaczenia na blokach styropianowych, płytach izolacyjnych i innych elementach technicznych.
Drukarka przemysłowa DOD jest dobrym rozwiązaniem, gdy:
powierzchnia ma widoczne nierówności,
nadruk musi być czytelny z większej odległości,
potrzebne jest duże logo lub tekst,
odległość od produktu może się nieznacznie zmieniać,
linia pracuje w warunkach zapylenia i wibracji,
wymagany jest jasny lub pigmentowy atrament.
Drukarka przemysłowa TIJ
Drukarka przemysłowa TIJ do kodów i drobnego tekstu
Przemysłowe drukarki kartridżowe TIJ służą do nanoszenia precyzyjnych tekstów, grafik i kodów na stosunkowo równych powierzchniach.
Technologia TIJ może być wykorzystywana do:
numerów seryjnych,
niewielkich kodów kreskowych,
kodów QR i Data Matrix,
danych technicznych,
drobnego logo,
oznaczeń elementów EPP,
personalizacji dla konkretnego klienta.
REA JET HR 2.0 umożliwia szybkie nanoszenie danych zmiennych z wysoką rozdzielczością. Kilka głowic może zostać połączonych w celu zwiększenia wysokości pola druku.
Drukarka przemysłowa TIJ wymaga jednak stabilnego prowadzenia produktu oraz zachowania niewielkiej odległości pomiędzy kartridżem a powierzchnią. Przy dużych nierównościach albo kołysaniu się elementu bezpieczniejszym wyborem może być technologia DOD.
Nasze znakowanie na Twoim produkcie
Chcesz przekonać się, jak wyraźny i trwały jest nadruk za pomocą urządzeń REA JET? Zaproś nas na prezentację urządzenia lub zamów nadruk próbny na konkretnym opakowaniu lub produkcie – bez żadnych opłat, bez zobowiązania i bez ryzyka.
systemy Spray Mark
Linie cięcia i montażu – systemy Spray Mark
Systemy znakowania natryskowego są wykorzystywane do nanoszenia punktów, linii i prostych oznaczeń procesowych.
Mogą zaznaczać:
miejsca cięcia,
linie klejenia,
pozycje montażowe,
kierunek ułożenia elementu,
miejsca kontroli,
obszary wymagające dalszej obróbki,
warianty produktu oznaczone różnymi kolorami,
status OK/NOK.
Takie rozwiązania świetnie sprawdzają się w produkcji materacy, wkładów ochronnych, elementów budowlanych, części samochodowych i opakowań piankowych.
System natryskowy można zintegrować z czujnikiem produktu, enkoderem oraz sterownikiem maszyny. Dzięki temu linia lub punkt pojawiają się w określonym miejscu, nawet gdy prędkość produkcji ulega zmianie.

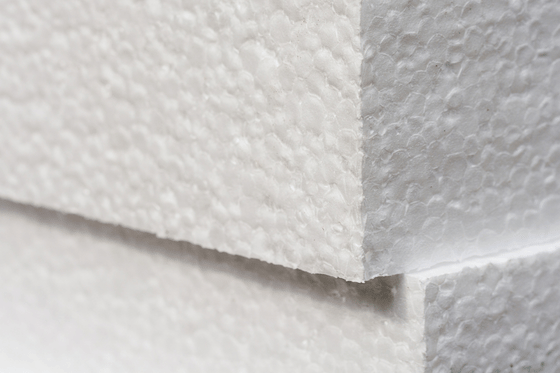

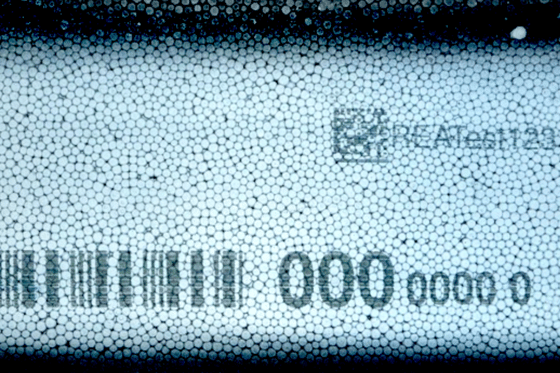

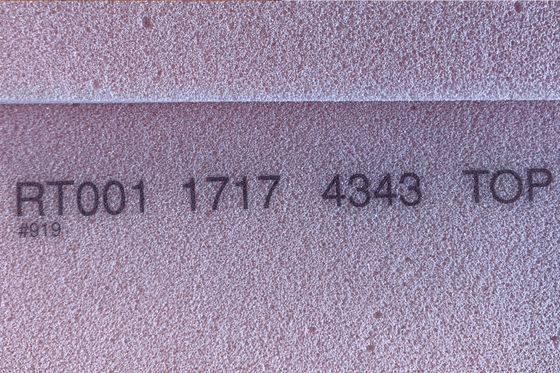

ZNAKOWANIEZnakowanie płyt styropianowych EPS i XPS
EPS i XPS to materiały wykorzystywane przede wszystkim w budownictwie, izolacji termicznej, produkcji opakowań oraz zabezpieczaniu produktów podczas transportu.
Na powierzchni płyt styropianowych można drukować:
nazwę i typ wyrobu,
grubość płyty,
numer partii,
datę produkcji,
oznaczenie zakładu,
logo producenta,
informacje montażowe,
linie cięcia,
wybrane dane techniczne,
kody identyfikacyjne.
Duży nadruk może powstawać bezpośrednio podczas przesuwania płyty albo całego stosu przez linię. Drukarka przemysłowa może również pracować przy urządzeniu tnącym i automatycznie zmieniać dane dla kolejnych partii.
Atrament do styropianu
EPS i XPS są wrażliwe na część rozpuszczalników oraz działanie wysokiej temperatury. Niewłaściwy atrament może powodować:
miejscowe wżery,
zapadanie się powierzchni,
zmatowienie materiału,
zmianę struktury komórek,
osłabienie oznaczanego miejsca.
Atrament musi być chemicznie zgodny z konkretnym rodzajem styropianu. Próba powinna obejmować nie tylko wygląd nadruku bezpośrednio po naniesieniu, ale również kontrolę powierzchni po pełnym wyschnięciu.
Znaczenie mają również gęstość styropianu, zawartość dodatków, barwniki, temperatura materiału oraz ilość pyłu pozostającego po cięciu.
Nadruk

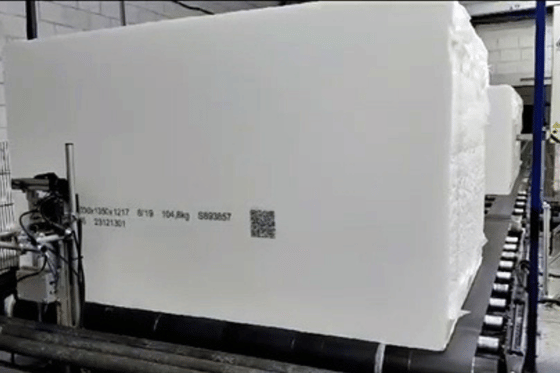

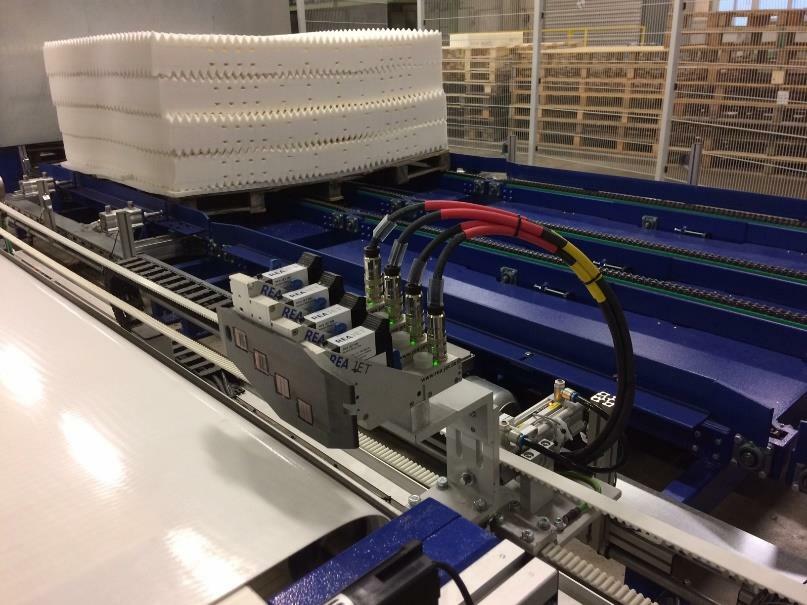

Nadruk na blokach styropianowych
Bloki styropianowe są znakowane jeszcze przed pocięciem na płyty albo bezpośrednio po opuszczeniu procesu formowania.
Oznaczenie może zawierać:
typ materiału,
numer partii,
datę produkcji,
gęstość,
dane odbiorcy,
kierunek dalszego cięcia,
numer zamówienia,
oznaczenie kontroli jakości.
Duża powierzchnia bloków styropianowych pozwala stosować czytelne czcionki, szerokie linie i rozbudowane oznaczenia. Warto jednak uwzględnić, że struktura materiału może powodować nierówne krawędzie bardzo drobnych elementów.
W takich aplikacjach najczęściej stosuje się systemy DOD, które tolerują większą odległość głowicy i pozwalają wykonywać duży nadruk na nieregularnej powierzchni.
Znakowanie pianki epp
Znakowanie pianki EPP w branży automotive
EPP, czyli spieniony polipropylen, jest wykorzystywany w produkcji:
elementów ochronnych,
części siedzeń,
wypełnień,
komponentów absorbujących energię,
wkładów transportowych,
opakowań wielokrotnego użytku,
części montażowych.
Na elementach EPP można umieszczać:
numer komponentu,
kod produkcyjny,
numer partii,
symbol strony lewej albo prawej,
numer formy,
oznaczenie stanowiska montażowego,
kod Data Matrix,
dane dostawcy.
Znakowanie zwiększa identyfikowalność elementów oraz ułatwia ich przypisanie do konkretnego modelu, zlecenia i partii materiału.
EPP może mieć niską energię powierzchniową, co ogranicza przyczepność niektórych atramentów. Trwałość trzeba sprawdzić po transporcie, magazynowaniu i kontakcie części z innymi elementami.
Znakowanie pianki EPEZnakowanie pianki EPE i profili ochronnych
EPE, czyli spieniony polietylen, jest stosowany w profilach, narożnikach, matach, przekładkach i opakowaniach zabezpieczających.
Nadruk może zawierać:
nazwę producenta,
wymiary profilu,
typ materiału,
numer partii,
oznaczenie klienta,
długość lub metraż,
linię cięcia,
symbol montażowy.
Profile EPE mogą przemieszczać się niestabilnie, wyginać i zmieniać odległość od głowicy. Dlatego stanowisko powinno uwzględniać odpowiednie prowadnice i zabezpieczenie przed kolizją.
Prawidłowo dobrany system umożliwia znakowanie bez zatrzymywania linii i wspiera bezpieczne pakowanie produktów przeznaczonych do dalszego transportu.
Nadruk na piance
Nadruk na piance poliuretanowej PU i PUR
Pianki PU i PUR mogą być sztywne lub elastyczne, otwartokomórkowe albo zamkniętokomórkowe. Są wykorzystywane w różnych branżach, między innymi w produkcji materacy, mebli, izolacji, filtrów, opakowań i komponentów technicznych.
Na powierzchni pianki poliuretanowej można nanosić:
numery partii,
nazwy produktów,
dane klienta,
linie cięcia,
szablony montażowe,
wymiary,
logo i logotypy,
oznaczenia kontroli jakości.

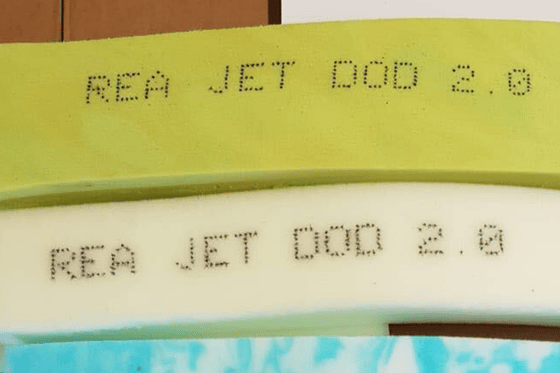

Elastyczna pianka poliuretanowa może być zginana, ściskana i zwijana. Dlatego nadruki należy sprawdzić po wykonaniu prób odzwierciedlających rzeczywiste użytkowanie.
Test powinien obejmować:
przyczepność po wyschnięciu,
zachowanie po ściskaniu,
odporność na ścieranie,
czytelność po zginaniu,
działanie wilgoci,
kontakt z klejem albo folią opakowaniową,
magazynowanie przez wymagany czas.
Trwały druk na piance poliuretanowej wymaga atramentu o odpowiedniej elastyczności. Zbyt sztywna warstwa może pękać lub odspajać się podczas odkształcania produktu.
Pianka EVA
Pianka EVA i inne materiały spienione
Pianka EVA jest wykorzystywana w matach, wkładkach, elementach sportowych, opakowaniach oraz częściach ochronnych.
Jej powierzchnia może być gładka, elastyczna i pokryta pozostałościami środków procesowych. Przed drukiem może być konieczne:
oczyszczenie powierzchni,
usunięcie pyłu,
ograniczenie środków antyadhezyjnych,
zastosowanie kontrolowanej aktywacji,
dobór atramentu do odkształceń materiału.
W podobny sposób należy postępować z innymi tworzywami sztucznymi o strukturze spienionej. Nie należy jednak zakładać, że atrament przeznaczony do EPP, EVA albo EPE będzie działał tak samo na litym plastiku.
Informacje dotyczące znakowania materiałów niespienionych znajdują się na stronie nadruk na tworzywach sztucznych.
Trwałość nadruku
Trwałość nadruku i warunki atmosferyczne
Wymagana trwałość zależy od miejsca i sposobu użytkowania produktu.
Oznaczenie może być narażone na:
ścieranie,
zginanie i ściskanie,
działanie wilgoci,
deszcz,
niską albo wysoką temperaturę,
promieniowanie słoneczne,
kontakt z folią lub innym opakowaniem,
tarcie podczas magazynowania.
Nie każdy nadruk na piance jest przeznaczony do długotrwałej ekspozycji na warunki atmosferyczne. Elementy stosowane na zewnątrz wymagają atramentu odpornego na wilgoć, promieniowanie UV oraz zmiany temperatury.
W przypadku wyrobów budowlanych albo opakowań przechowywanych na otwartej przestrzeni warto sprawdzić:
czy nadruk pozostaje czytelny po kontakcie z wodą,
czy kolor nie blaknie na słońcu,
czy oznaczenie nie ściera się podczas transportu,
czy atrament nie reaguje z powierzchnią po dłuższym czasie.
Trwałość należy potwierdzić testem przeprowadzonym w warunkach zbliżonych do późniejszego użytkowania produktu.
Atramenty
Atramenty do znakowania pianki
Dobór atramentu jest równie ważny jak wybór drukarki.
Medium należy ocenić pod kątem:
zgodności chemicznej z materiałem,
przyczepności,
kontrastu,
czasu schnięcia,
elastyczności,
odporności na ścieranie,
działania wilgoci,
temperatury produktu,
warunków magazynowania,
koloru powierzchni.
Na jasnych piankach zazwyczaj stosuje się ciemny atrament. Do czarnego lub antracytowego EPP można wykorzystać biały albo kolorowy atrament pigmentowy zapewniający wysoki kontrast.
Kolor nie jest jednak jedynym kryterium. Atrament musi także pozostawać stabilny na elastycznej powierzchni i nie może uszkadzać struktury materiału.
Specjalistyczne media do różnych technologii znajdują się w ofercie materiałów eksploatacyjnych do drukarek przemysłowych.
Zapylenie i elektrostatyka
Zapylenie i elektrostatyka podczas produkcji
Cięcie płyt styropianowych i innych lekkich pianek może powodować powstawanie naelektryzowanych drobin. Pył osadza się na produkcie, czujniku i głowicy drukującej.
Może to prowadzić do:
pogorszenia przyczepności,
zabrudzenia dysz,
zakłócenia detekcji produktu,
nierównych krawędzi nadruku,
częstszych przerw na czyszczenie.
W zależności od warunków można zastosować:
odciąg pyłu,
nadmuch oczyszczający,
jonizator,
listwę antystatyczną,
szczotkę antystatyczną,
uziemienie konstrukcji.
Więcej informacji znajduje się na stronie dotyczącej akcesoriów do drukarek przemysłowych.
drukarka przemysłowa

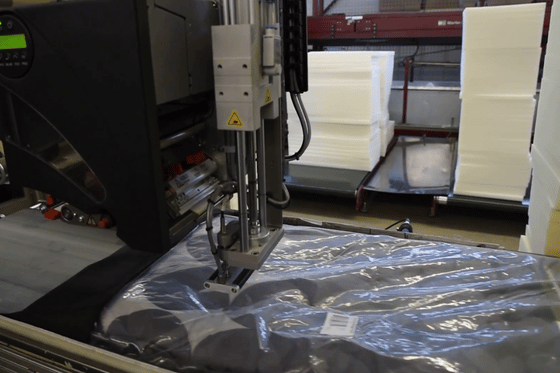

Integracja drukarki przemysłowej z linią produkcyjną
Kompletna instalacja może obejmować:
czujnik wykrywający produkt,
enkoder mierzący prędkość transportera,
sterownik wybierający projekt,
drukarkę przemysłową DOD albo TIJ,
jedną lub kilka głowic drukujących,
system Spray Mark,
kamerę kontrolującą obecność nadruku,
komunikację z PLC, ERP albo MES.
System może automatycznie pobierać numer partii, kod produktu, dane klienta oraz projekt odpowiadający aktualnemu zamówieniu.
Automatyczna integracja pozwala ograniczyć ręczne przepisywanie danych i zwiększyć identyfikowalność produkcji. Nie eliminuje jednak błędów w danych źródłowych, dlatego ważne są kontrola projektu i weryfikacja nadruku.
to czy to?
Bezpośredni druk czy etykietowanie pianki?
Bezpośrednie znakowanie i etykietowanie mają różne zalety.
Bezpośredni nadruk warto wybrać, gdy:
treść często się zmienia,
oznaczenie powstaje podczas produkcji,
potrzebne są linie cięcia albo montażu,
powierzchnia zapewnia odpowiedni kontrast,
firma chce ograniczyć materiały etykietowe,
etykieta mogłaby utrudniać dalszą obróbkę.
Etykietowanie jest dobrym rozwiązaniem, gdy:
konieczne jest jednolite białe tło,
oznaczenie zawiera dużo drobnego tekstu,
nadruk bezpośredni nie zapewnia wymaganej czytelności,
klient wymaga konkretnego formatu etykiety,
potrzebna jest rozbudowana grafika,
dostępny jest klej przeznaczony do danego rodzaju pianki.
Etykieciarki przemysłowe mogą automatycznie nanosić etykiety na opakowania, elementy piankowe albo produkty przygotowane do wysyłki.
Skuteczność etykietowania zależy od powierzchni, kleju, temperatury aplikacji oraz warunków przechowywania. Nie każda etykieta będzie prawidłowo przylegała do porowatej lub bardzo nierównej pianki.
próba nadruku
Próba nadruku na rzeczywistym materiale
Najpewniejszym sposobem doboru technologii jest wykonanie testu na próbce wykorzystywanej w produkcji.
Podczas próby można sprawdzić:
kontrast oznaczenia,
właściwą wielkość czcionki,
przyczepność atramentu,
czas schnięcia,
wpływ medium na powierzchnię,
odporność na ścieranie,
zachowanie po zginaniu i ściskaniu,
działanie wilgoci,
czytelność kodów,
rzeczywistą prędkość pracy.
Specjaliści REA JET Polska pomogą dobrać drukarkę przemysłową, atrament, głowicę i sposób integracji do rodzaju pianki oraz wymagań projektu.
Umów bezpłatną konsultację i prześlij próbki EPS, XPS, EPP, EPE, EVA albo pianki poliuretanowej. W przypadku działającej instalacji możesz również skorzystać z serwisu drukarek przemysłowych.
WyzwaniaJakie wyzwania stawia znakowanie pianki i styropianu?
Wrażliwość termiczna i ryzyko stopienia materiału
Styropian (EPS, XPS) oraz elastyczne pianki są skrajnie wrażliwe na wysoką temperaturę oraz agresywne rozpuszczalniki. Zastosowanie niewłaściwej technologii lub tuszu powoduje natychmiastowe wypalenie wżerów i topienie struktury, co niszczy produkt i generuje straty materiałowe.
Porowatość, nierówności i elastyczność struktury
Nieregularna, ustrukturyzowana powierzchnia materiałów spienionych utrudnia uzyskanie ciągłości linii nadruku. Dodatkowo ciągłe odkształcanie i uginanie się pianek technicznych sprawia, że zwykły twardy nadruk szybko pęka, kruszy się i staje się całkowicie nieczytelny.
Statyczność i zapylenie podczas mechanicznego cięcia
Podczas cięcia bloków styropianowych nożami generowane są miliony naelektryzowanych drobin, które oblepiają linie technologiczne. Elektrostatyka zakłóca trajektorię lotu kropel atramentu, drastycznie pogarszając jakość grafik i zmuszając do częstego zatrzymywania produkcji.
Normy budowlane, deklaracje CE i wymagania automotive
Znakowanie płyt styropianowych musi precyzyjnie prezentować współczynnik lambda oraz deklaracje właściwości użytkowych, a pianki EPP w automotive – kody identyfikacyjne części. Błędne znakowanie skutkuje zakwestionowaniem partii przez nadzór budowlany lub odrzuceniem komponentów przez fabrykę samochodów.
Masz pytania?FAQ: Najczęściej zadawane pytania
Jaka drukarka przemysłowa nadaje się do styropianu?
Do dużych oznaczeń na blokach i płytach styropianowych najczęściej stosuje się system DOD. Do małych tekstów i kodów na równej powierzchni można wykorzystać drukarkę TIJ.
Czy można drukować bezpośrednio na EPS i XPS?
Tak. Należy jednak zastosować atrament chemicznie zgodny z polistyrenem. Próba powinna potwierdzić, że nie powoduje on wżerów, zmatowienia ani uszkodzenia powierzchni.
Jak znakować ciemną piankę EPP?
Można zastosować biały albo kolorowy atrament pigmentowy. Musi on zapewniać odpowiedni kontrast oraz przyczepność do konkretnego rodzaju EPP.
Czy nadruk jest odporny na warunki atmosferyczne?
Zależy to od pianki, atramentu i czasu ekspozycji. Produkty narażone na deszcz, wilgoć i promieniowanie słoneczne wymagają osobnych testów odporności.
Czy oznaczenie wytrzyma ściskanie pianki poliuretanowej?
Może, jeżeli atrament zachowuje odpowiednią elastyczność i przyczepność. Wynik należy potwierdzić podczas prób ściskania i zginania.
Czy można drukować kody QR i Data Matrix?
Tak, ale powierzchnia musi umożliwiać zachowanie prawidłowej geometrii modułów. Kod należy sprawdzić po wyschnięciu i odkształceniu produktu.
Jak nanosić linie cięcia na piankę?
Do nanoszenia linii można wykorzystać system DOD albo Spray Mark. Wybór zależy od szerokości linii, koloru i prędkości produkcji.
Czy bezpośredni nadruk może zastąpić etykietę?
W wielu zastosowaniach tak, zwłaszcza przy numerach partii, kodach i liniach montażowych. Etykietowanie pozostaje korzystne przy dużej ilości tekstu i wymaganym białym tle.
Czy jedną drukarką można znakować różne rodzaje pianki?
Często jest to możliwe, ale zmiana materiału może wymagać innego atramentu, parametrów drukowania albo ustawienia głowicy. Każdy nowy materiał należy przetestować.
Dobierzmy technologię znakowania do Twojej produkcji
Umów się na bezpłatną konsultację z naszym ekspertem.
