znakowarka laserowa do metaluREA LASER FL - znakowarka laserowa do metalu i tworzyw sztucznych
REA LASER FL to przemysłowa znakowarka laserowa do metalu i wybranych tworzyw sztucznych. Laser światłowodowy Fiber jest dostępny w wersjach 20, 30 i 50 W, umożliwiając precyzyjne znakowanie numerów seryjnych, kodów QR, logo oraz tabliczek znamionowych.
parametryNajważniejsze parametry znakowarki REA LASER FL
Ekonomiczna precyzja znakowania
Optymalna moc i wydajność
Maksymalna szybkość i głębokość
Drobne i precyzyjne oznaczenia
Standardowe pole do większości zastosowań
Większe grafiki i rozbudowane oznaczenia

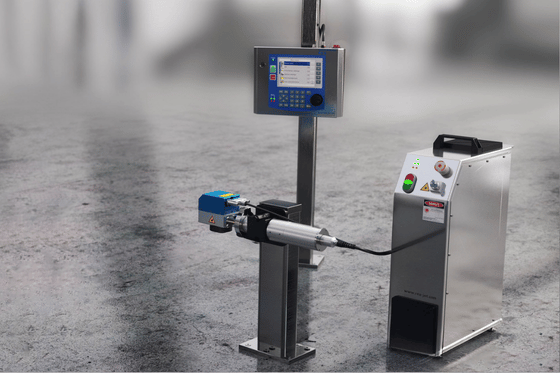

REA LASER FLREA LASER FL znakowarka laserowa do metalu i tworzyw sztucznych
REA LASER FL to przemysłowa znakowarka laserowa Fiber, przeznaczona do trwałego znakowania i grawerowania metali oraz wybranych tworzyw sztucznych. System umożliwia nanoszenie numerów seryjnych, kodów DataMatrix, kodów QR, kodów kreskowych, logo firmy i danych technicznych bez stosowania tuszu, etykiet ani taśm barwiących.
Laser Fiber sprawdza się w produkcji seryjnej, na zautomatyzowanych liniach oraz w samodzielnych stanowiskach znakujących. Dostępna moc lasera 20, 30 lub 50 W pozwala dobrać urządzenie do rodzaju materiału, wymaganej głębokości, pola roboczego i czasu cyklu.
REA LASER FL jest przeznaczony dla firm z branży metalowej, motoryzacyjnej, elektronicznej, medycznej i maszynowej jako element szerszej oferty przemysłowych laserów REA do trwałego znakowania. Może służyć zarówno do precyzyjnych oznaczeń drobnych detali, jak i znakowania większych serii części przemysłowych.
CO NAS WYRÓżNIADlaczego REA LASER FL rzeczywiście działa?
Brak kosztów eksploatacji – Ta nowoczesna maszyna nie wymaga stosowania atramentów ani rozpuszczalników. Jedyny element wymagający uwagi to okresowo czyszczony filtr odciągu oparów, co minimalizuje koszty eksploatacji.
Niezniszczalna trwałość znakowania – Produkt końcowy zyskuje permanentne oznaczenie. Wiązka trwale modyfikuje materiały, dzięki czemu znak jest odporny na czynniki chemiczne i mechaniczne.
Ekstremalna prędkość procesowa – Wysoka prędkość pracy luster w połączeniu z wysoką częstotliwością impulsów pozwala nanosić skomplikowane kody w milisekundy.
Gigantyczna żywotność źródła – Bezobsługowy generator diodowy gwarantuje bezawaryjną pracę, eliminując przestoje i drogie naprawy optyki.
Globalna unifikacja sterowania – Zaawansowane oprogramowanie TITAN sprawia, że ten model obsługuje się identycznie jak systemy inkjet, co ułatwia pracę każdemu pracownikowi przy obsłudze linii.
NAJWAŻNIEJSZE INFORMACJELaser światłowodowy Fiber Laser – jak działa REA LASER FL?
REA LASER FL wykorzystuje impulsowe źródło Fiber Laser pracujące z długością fali 1064 nm. Energia generowana za pomocą światłowodu jest kierowana przez układ optyczny na powierzchnię materiału.
Znakowanie odbywa się za pomocą skoncentrowanej wiązki lasera. W zależności od ustawionej mocy, częstotliwości impulsów, prędkości i rodzaju materiału proces może powodować:
zmianę koloru powierzchni,
czarne znakowanie stali nierdzewnej,
usunięcie cienkiej warstwy materiału,
usunięcie lakieru lub powłoki,
wykonanie płytkiego graweru,
kontrastową zmianę koloru tworzywa sztucznego.
Wiązka laserowa oddziałuje na produkt bez fizycznego kontaktu. Znakowarka laserowa nie uderza w detal i nie wywiera na niego nacisku, dzięki czemu może być stosowana do delikatnych elementów, cienkich części oraz precyzyjnych komponentów.
Lasery FIBER w praktyceParametry techniczne REA LASER FL
Parametr techniczny | REA LASER FL |
|---|---|
Typ urządzenia | przemysłowa znakowarka laserowa Fiber |
Typ lasera | impulsowy laser światłowodowy |
Dostępna moc lasera | 20 W, 30 W lub 50 W |
Długość fali | 1064 nm |
Długość impulsu | 100 ns |
Częstotliwość impulsów | 2–200 kHz |
Energia impulsu | do 1 mJ |
Chłodzenie | powietrzem |
Dostępne pole robocze | 65 × 65, 110 × 110 lub 180 × 180 mm |
Komunikacja | Ethernet, USB, cyfrowe wejścia i wyjścia |
Oprogramowanie | platforma REA JET TITAN |
Główne zastosowanie | znakowanie metalu i wybranych tworzyw sztucznych |

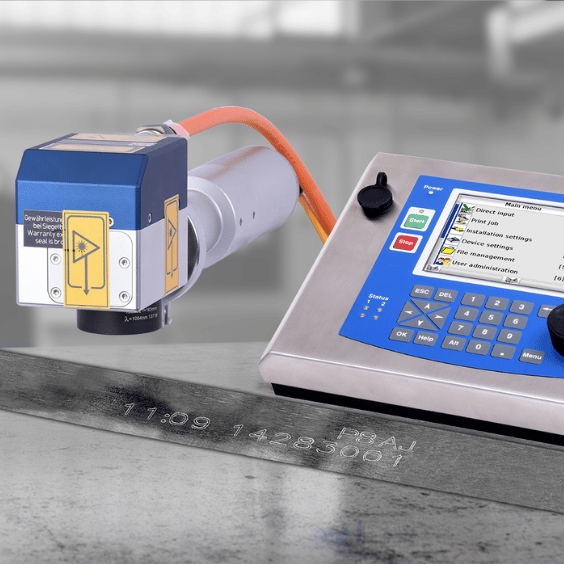

Kompaktowa, obracana głowica ułatwia instalację w ograniczonej przestrzeni. Znakowarka laserowa Fiber może zostać wbudowana w maszynę, stanowisko robotyczne albo automatyczną linię produkcyjną.
Żywotność źródła lasera i całego urządzenia zależy od intensywności pracy, warunków przemysłowych, temperatury otoczenia, czystości optyki oraz regularności przeglądów.
Znakowanie vs grawerowanieZnakowanie laserowe a grawerowanie laserowe – czym się różnią?
Znakowanie laserowe i grawerowanie laserowe wykorzystują tę samą wiązkę, ale prowadzą do innego efektu.
Znakowanie laserowe zmienia właściwości powierzchni materiału lub usuwa bardzo cienką warstwę. Proces jest zwykle szybszy i dobrze sprawdza się przy znakowaniu seryjnym numerów, kodów oraz logo.
Grawerowanie laserowe polega na usunięciu większej ilości materiału i utworzeniu wyczuwalnego wgłębienia. Grawerowanie wymaga zwykle większej energii lub kilku przejść wiązki, ale zapewnia głębsze i bardziej dekoracyjne oznaczenie.
Grawerowanie laserowe znajduje zastosowanie przy:
personalizacji produktów,
znakowaniu narzędzi i części maszyn,
wykonywaniu elementów dekoracyjnych,
grawerowaniu wyrobów jubilerskich,
oznaczaniu tabliczek znamionowych,
tworzeniu trwałych napisów i symboli.
Znakowanie powierzchniowe jest najlepszym rozwiązaniem do szybkich kodów, numerów seryjnych i oznaczeń identyfikacyjnych. Grawerowanie laserowe warto wybrać, gdy potrzebny jest efekt przestrzenny, większa głębokość albo podwyższona odporność na późniejszą obróbkę.
rozwiązanie dla CiebieSprawdź, czy to rozwiązanie dla Twojej produkcji
Jeśli Twoim priorytetem jest całkowita eliminacja przestojów i chcesz obniżyć zużycie drogich materiałów eksploatacyjnych w zakładzie.
Gdy przetwarzasz stale nierdzewne w przemyśle spożywczym lub medycznym i wymagasz idealnie gładkich nadruków odpornych na korozję.
Jeżeli modernizujesz park maszynowy i niezbędna jest nowoczesna maszyna znakująca, gwarantująca integrację z robotami przemysłowymi.
Gdy produkujesz odpowiedzialne komponenty dla motoryzacji i musisz zapewnić permanentny, czytelny zapis historii każdej części.
Jeżeli na jednej maszynie produkcyjnej przetwarzasz zmienne serie produktów i oczekujesz natychmiastowego przezbrojenia wzoru nadruku.
Gdy wdrożyłeś już zaawansowane systemy wytwórcze i szukasz niezawodnego systemu do znakowania gotowych detali.

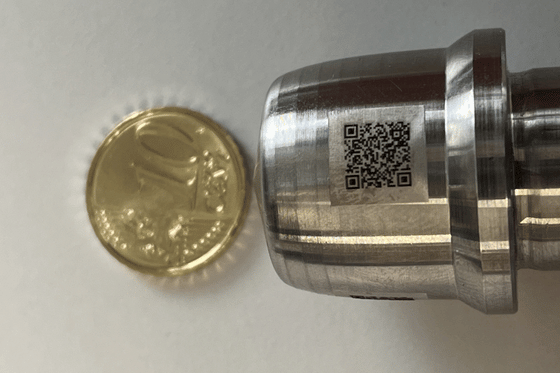

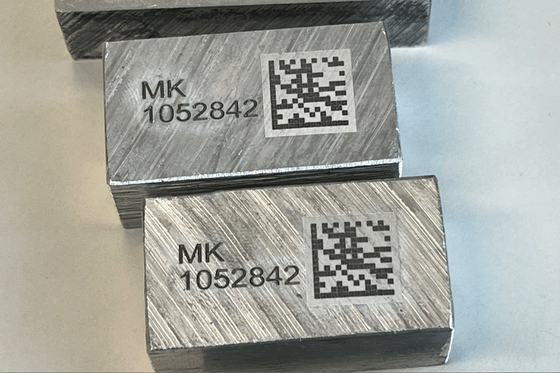

Znakowanie stali nierdzewnejZnakowanie i grawerowanie laserowe stali nierdzewne
REA LASER FL doskonale sprawdza się przy znakowaniu produktów metalowych i stalowych. Znakowarka fiber zapewnia trwałe oznaczenia odporne na ścieranie. Laser może wykonać ciemne, kontrastowe oznaczenie bez głębokiego usuwania materiału albo utworzyć grawer poprzez odparowanie cienkiej warstwy powierzchni.
Na stali nierdzewnej można nanosić:
numery seryjne i numery partii,
kody QR i DataMatrix,
kody kreskowe,
logo firmy,
dane techniczne,
oznaczenia identyfikacyjne,
informacje przeznaczone do kontroli jakości.
Trwałość znakowania stali nierdzewnej zależy od metody, stopu i parametrów procesu. Prawidłowo wykonane oznaczenia mogą być odporne na ścieranie, działanie czynników zewnętrznych i typowe warunki atmosferyczne. W aplikacjach narażonych na chemikalia, wysokie temperatury lub intensywną obróbkę wymagane są testy na rzeczywistym produkcie.

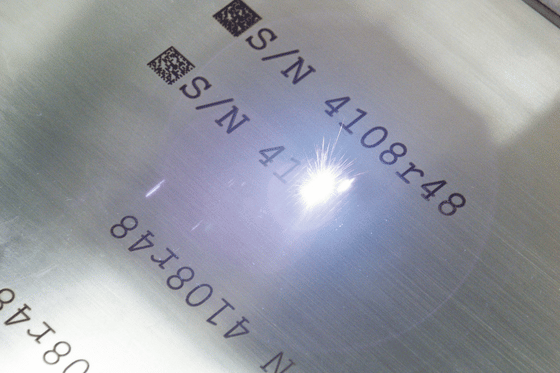

Grawerowanie laserowe stali nierdzewnej tworzy trwałe wgłębienie, które zachowuje czytelność przez wiele lat, pod warunkiem prawidłowego doboru parametrów i głębokości. Znakowanie laserowe jest szybsze niż grawerowanie.

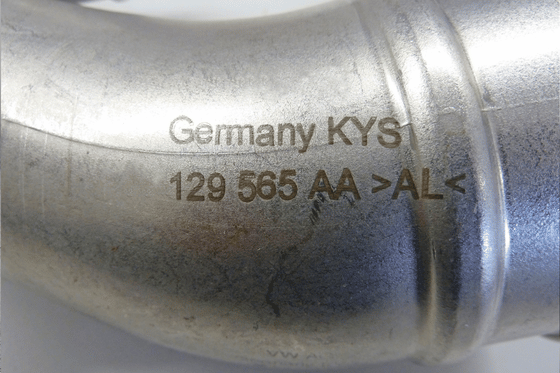

znakowanie metaliAluminium, miedź, mosiądz i metale szlachetne
Znakowarka laserowa Fiber może znakować aluminium surowe, anodowane, lakierowane lub pokryte odpowiednią powłoką. W zależności od powierzchni wiązka laserowa może zmieniać strukturę materiału, usuwać anodę albo wykonywać grawerowanie.
Laser światłowodowy może być również stosowany do bezkontaktowego znakowania metali takich jak stal, aluminium czy tytan:
miedzi,
mosiądzu,
tytanu,
wybranych stopów technicznych,
złota, srebra i innych metali szlachetnych.
Grawerowanie wyrobów jubilerskich wymaga wysokiej dokładności oraz odpowiedniego dopasowania pola roboczego. Wersje 30 W lub 50 W mogą skrócić czas realizacji, jednak odpowiednią moc należy dobrać do stopu, wielkości elementu i oczekiwanej głębokości.
REA LASER FL może wykonywać skomplikowane wzory oraz personalizację produktów. Logo, symbole i elementy dekoracyjne mogą być przygotowywane między innymi jako odpowiednie pliki wektorowe.

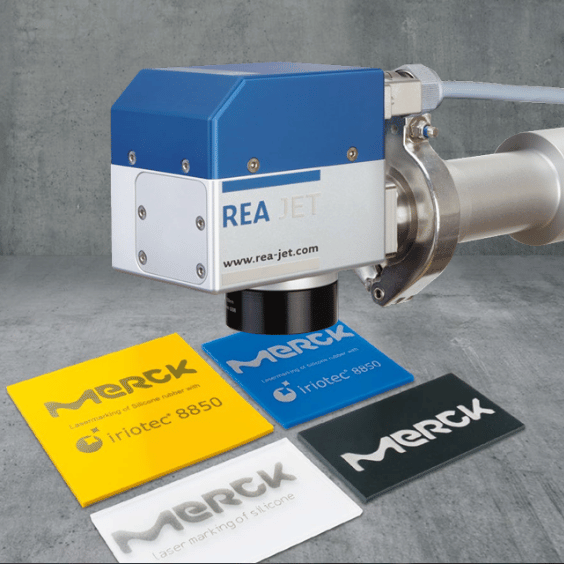

Znakowanie laserowe tworzywZnakowanie laserowe tworzyw sztucznych
REA LASER FL może znakować wybrane tworzywa sztuczne, ale technologia jest w tym przypadku mniej uniwersalna niż przy znakowaniu metali, dlatego często porównuje się ją z innymi rozwiązaniami do drukowania na plastiku i znakowania tworzyw sztucznych. Efekt zależy od rodzaju polimeru, pigmentów, koloru i dodatków reagujących na promień lasera.
Laser Fiber może powodować:
zmianę koloru tworzywa,
spienienie powierzchni materiału,
odbarwienie,
usunięcie cienkiej warstwy,
utworzenie kontrastowego napisu lub kodu.
Nie wszystkie tworzywa sztuczne nadają się do znakowania źródłem 1064 nm. Przed wyborem urządzenia należy przeprowadzić próbę na docelowym produkcie. Ma to kluczowe znaczenie dla oceny kontrastu, trwałości i wpływu procesu na powierzchnię materiału.
Inteligentne rozwiązaniaNumery seryjne, kody QR i produkcja tabliczek znamionowych
Jednym z najważniejszych zastosowań REA LASER FL jest znakowanie numerów seryjnych i danych zmiennych. Znakowarka może automatycznie nanosić kolejny numer, datę, numer partii, kod zlecenia lub identyfikator pobierany z bazy danych.
System umożliwia wykonywanie:
numerów seryjnych,
kodów QR,
kodów DataMatrix,
kodów kreskowych,
znakowania logo,
danych technicznych,
znaków zgodności,
oznaczeń traceability.
Produkcja tabliczek znamionowych jest popularnym zastosowaniem znakowarek laserowych Fiber i stanowi część szerszych rozwiązań do przemysłowego znakowania produktów i opakowań REA. Znakowanie laserowe tabliczek znamionowych eliminuje potrzebę stosowania naklejek i pozwala trwale nanieść nazwę producenta, parametry maszyny, typ modelu, numer seryjny oraz kod identyfikacyjny.
W przypadku tabliczek znamionowych z aluminium anodowanego laser usuwa lub zmienia warstwę powierzchniową, tworząc oznaczenie o wysokim kontraście. Wybór pola roboczego zależy od rozmiaru tabliczki oraz ilości nanoszonych informacji.
MOC LASERAMoc lasera 20W, 30W czy 50W?
Moc lasera wpływa na prędkość znakowania, możliwą głębokość grawerowania i liczbę przejść potrzebnych do wykonania oznaczenia.
REA LASER FL 20 W
Wersja 20 W nadaje się do precyzyjnego znakowania powierzchniowego, numerów seryjnych, kodów QR, logo i niewielkich grafik. To wydajne narzędzie do seryjnego oznaczania części bez konieczności wykonywania głębokiego graweru.
REA LASER FL 30 W
Wersja 30 W zapewnia większą elastyczność i krótszy czas znakowania. Dobrze sprawdza się przy produkcji tabliczek znamionowych, znakowaniu elektroniki, części maszyn i wyrobów jubilerskich.
REA LASER FL 50 W
Wersja 50 W jest przeznaczona do bardziej wymagających zastosowań przemysłowych. Większa moc umożliwia szybsze usuwanie materiału i wykonywanie głębszego grawerowania metali.
REA LASER FL 50 W może wykonywać grawerowanie laserowe, jednak do bardzo głębokiego oznaczania dużych części i odlewów lepszym rozwiązaniem będzie REA LASER HD 200–500 W.
POLE ZNAKOWANIAPole robocze i dostępne soczewki
Pole robocze określa maksymalną powierzchnię znakowania przy zastosowaniu konkretnej soczewki. REA LASER FL oferuje trzy podstawowe konfiguracje:
Konfiguracja | Odległość robocza | Pole robocze |
|---|---|---|
FL 100 | 98 mm | 65 × 65 mm |
FL 160 | 176 mm | 110 × 110 mm |
FL 255 | 292 mm | 180 × 180 mm |
Mniejsze pole robocze ułatwia uzyskanie drobnych i precyzyjnych oznaczeń. Większe pole robocze pozwala objąć większe powierzchnie, na przykład rozbudowaną tabliczkę znamionową lub kilka produktów umieszczonych w uchwycie.
Nie należy automatycznie wybierać największego pola. Dobór powinien uwzględniać rozmiar najmniejszych znaków, wymaganą dokładność, moc lasera i geometrię produktu.
KorzyściREA LASER FL – drukarka, która się opłaca
Niezawodność w najtrudniejszych warunkach
Nasze urządzenia zostały przetestowane w najcięższych realiach przemysłowych – w hutach, odlewniach i cementowniach, co gwarantuje ciągłość pracy.
Przewidywalne i niskie koszty TCO
Wybierając technologię REA JET, eliminujesz stałe wydatki na chemię przemysłową. Urządzenie generuje zysk poprzez brak kosztów operacyjnych.
Błyskawiczny zwrot z inwestycji (ROI)
Dzięki bezobsługowości, minimalnemu poborowi prądu oraz eliminacji awarii mechanicznych, zakup amortyzuje się w bardzo krótkim czasie.
Zgodność z Przemysłem 4.0
Zaawansowane oprogramowanie i elastyczność komunikacyjna pozwalają na pełne monitorowanie stanu pracy urządzenia w czasie rzeczywistym.
Uniwersalne zastosowanie w zakładzie
System znakuje z najwyższą jakością szeroką gamę materiałów – od twardych metali po zaawansowane technicznie polimery.
Ekologiczny profil produkcji
Brak odpadów chemicznych oraz niska emisja CO₂ pozwalają Twojej firmie spełniać nowoczesne standardy środowiskowe.
LASER FL w różnych branżachZastosowania branżowe przemysłowej drukarki laserowej REA Laser FL

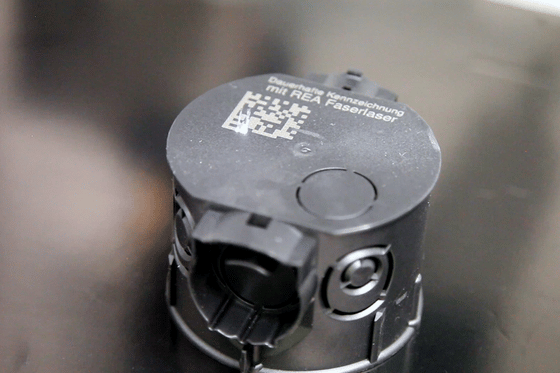

Przemysł Motoryzacyjny (Automotive):
Permanentne znakowanie części samochodowych laser fiber na blokach silników, elementach zawieszenia i przekładniach. Kody DataMatrix nanoszone na zaolejone odlewy aluminiowe i stalowe gwarantują pełną identyfikowalność komponentów w łańcuchu dostaw.

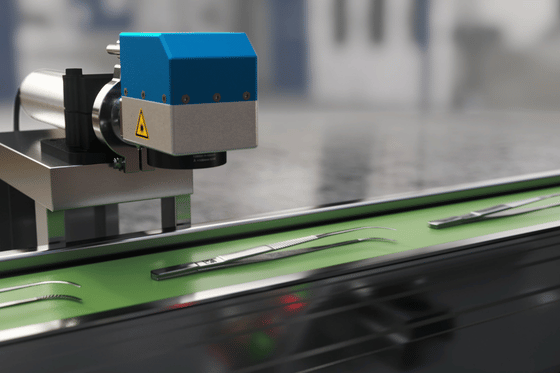

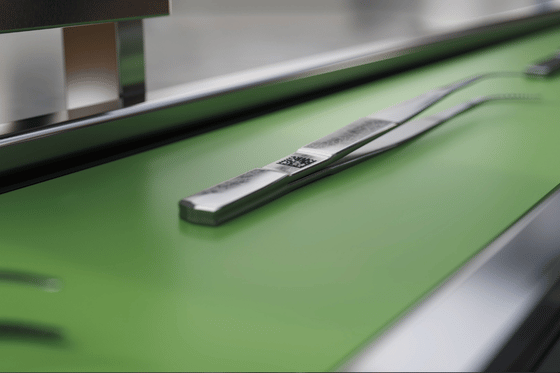

Przemysł Medyczny i Farmaceutyczny:
Bezpieczne i zgodne z normami UDI laserowe znakowanie narzędzi medycznych wykonanych ze stali kwasoodpornych. Proces wyżarzania zapewnia idealnie gładką powierzchnię odporną na częstą sterylizację.
Przemysł Hutniczy i Ciężki (Heavy Duty):
Realizacja procesu takiego jak głębokie grawerowanie laserowe stali na gorących wlewkach, rurach i profilach konstrukcyjnych. Znaki pozostają czytelne nawet po procesach czyszczenia mechanicznego lub malowania podkładowego.
Przemysł Tworzyw Sztucznych i Elektroniki:
Precyzyjne nanoszenie schematów, logotypów i numerów seryjnych na obudowy urządzeń i złącza kablowe z wykorzystaniem efektu kontrolowanej zmiany koloru (karbonizacji) bez uszkadzania powłok izolacyjnych.

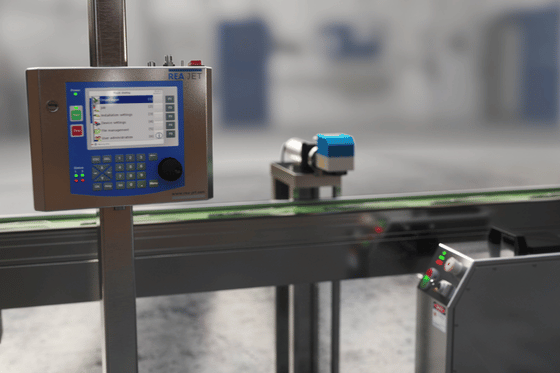

INTEGRACJAIntegracja z linią i zastosowania przemysłowe
REA LASER FL może pracować jako samodzielna znakowarka laserowa albo element zautomatyzowanego procesu, wykorzystując wszystkie możliwości drukarki laserowej do metalu FIBER REA LASER FL. Urządzenie może współpracować z liniami produkcyjnymi, robotami, czujnikami, enkoderami i systemami wizyjnymi.
Dane do znakowania mogą być pobierane z:
sterownika PLC,
systemu MES lub ERP,
bazy danych,
komputera przemysłowego,
czytnika kodów,
nadrzędnego systemu kontroli jakości.
W przemyśle motoryzacyjnym laser jest wykorzystywany do trwałego znakowania części, numerów seryjnych i kodów umożliwiających śledzenie komponentów. W branży elektronicznej znakuje obudowy, złącza i drobne podzespoły, a w przemyśle maszynowym – narzędzia, elementy maszyn i tabliczki znamionowe, korzystając z doświadczenia producenta systemów do znakowania REA JET.
Stanowisko może zostać uzupełnione o przystawkę obrotową do elementów cylindrycznych, system pozycjonowania oraz filtrację oparów. Dobór akcesoriów zależy od geometrii produktu i charakteru procesu.
Nasze znakowanie na Twoim produkcie
Chcesz przekonać się, jak wyraźny i trwały jest nadruk za pomocą urządzeń REA? Zamów nadruk próbny na konkretnym opakowaniu lub produkcie – bez żadnych opłat, bez zobowiązania i bez ryzyka.
PORÓWNANIEREA LASER FL a laser MOPA
Laser MOPA jest odmianą impulsowego źródła Fiber, która umożliwia szerszą regulację długości impulsu. Może to mieć znaczenie między innymi przy wybranych procesach kolorowego znakowania, czarnym znakowaniu i pracy z wrażliwymi materiałami.
Standardowy parametr REA LASER FL wynosi 100 ns. Jeżeli aplikacja wymaga bardzo szerokiego zakresu regulacji impulsu lub kolorowego znakowania w różnych odcieniach, należy porównać standardową konfigurację z rozwiązaniem wykorzystującym laser MOPA.
Wybór powinien zostać oparty na próbach, ponieważ rezultaty zależą od typu lasera, rodzaju materiału, przygotowania powierzchni i wymaganej wydajności.
Niskie koszty eksploatacjiLaser Fiber - Niskie koszty eksploatacji
REA LASER FL nie wymaga tuszu, rozpuszczalnika, taśmy barwiącej ani etykiet do wykonywania oznaczeń, podobnie jak inne systemy znakowania laserowego CO2 REA LASER CL. Ogranicza to przestoje związane z wymianą materiałów i upraszcza codzienną obsługę.
Urządzenie wymaga jednak utrzymania czystości optyki, okresowych przeglądów i odpowiednich warunków pracy. W systemach wyposażonych w odciąg wymianie mogą podlegać filtry.
Koszt pojedynczego oznaczenia zależy od wykorzystania urządzenia, zużycia energii, czasu pracy i konfiguracji kompletnego stanowiska.
Znakowarki FIBER LASERPodobne produkty – kiedy wybrać REA LASER HD?
Dobierz REA LASER FL do potrzeb Twojej firmy
REA LASER FL jest najlepszym rozwiązaniem do precyzyjnego znakowania powierzchniowego i umiarkowanego grawerowania. Jeżeli aplikacja wymaga bardzo głębokiego graweru, szybkiego usuwania dużej ilości metalu lub znakowania odlewów, warto rozważyć REA LASER HD 200–500 W.
Pozostałe znakowarki laserowe Fiber można porównać na stronie kategorii.
Dobór urządzenia powinien uwzględniać materiał, pole robocze, wielkość oznaczenia, oczekiwaną głębokość, wydajność i warunki panujące na stanowisku. Próby na rzeczywistych produktach pozwalają określić odpowiednią moc lasera oraz parametry techniczne procesu.
Skontaktuj się z REA Elektronik, aby wykonać testy znakowania, porównać warianty 20 W 30 W i 50 W oraz przygotować konfigurację dopasowaną do indywidualnych potrzeb Twojej firmy.
REA LASER FLPobierz prospekt znakowarki laserowej FIBER FL
Pobierz prospekt znakowarki laserowej FIBER FL
Katalog REAPobierz katalog produktów REA
Pobierz katalog produktów REA
MASZ PYTANIA?FAQ: Najczęściej zadawane pytania
Diody pompujące w technologii fiber charakteryzują się gigantyczną żywotnością, sięgającą nawet do 100 000 godzin pracy bez spadku wydajności. Oznacza to kilkanaście lat bezobsługowej pracy w trybie wielozmianowym.
Tak, wysoka gęstość energii lasera FL pozwala na odparowanie mikro-warstwy oleju technologicznego i naniesienie trwałego kodu bezpośrednio na strukturę metalu, bez konieczności wcześniejszego odtłuszczania powierzchni detalu.
Tak, dzięki funkcji głębokiego grawerowania (engraving) znaki są na tyle głębokie, że pozostają czytelne nawet po nałożeniu warstw ochronnych, lakierniczych lub procesach galwanicznych, co potwierdzają testy przemysłowe.
Urządzenie jest przeznaczone do obróbki szerokiej gamy struktur: znakuje stale narzędziowe, stale nierdzewne, aluminium, tytan, miedź, a także wybrane metale szlachetne oraz twarde tworzywa sztuczne stosowane powszechnie w automotive i medycynie.
Nie, podstawowym przeznaczeniem systemu FL jest znakowanie, wyżarzanie powierzchniowe oraz grawerowanie. Do procesów przemysłowego cięcia grubszych arkuszy blach stosuje się systemy o znacznie wyższych mocach, rzędu kilowatów, których nie używa się do znakowania.
System operacyjny lasera posiada wbudowane, otwarte interfejsy TCP/IP oraz obsługuje pliki XML. Pozwala to na bezpośrednią dwukierunkową wymianę danych z kontrolerami robotów (np. KUKA) na stanowiskach paletyzacji i znakowania bez dodatkowych sterowników.
Sam laser FL emituje wiązkę o wysokiej gęstości (klasa 4). Gdy zintegrujemy go wewnątrz specjalnej, zamkniętej obudowy bezpiecznej (manualnej lub automatycznej), całe stanowisko uzyskuje certyfikat Klasy 1, co oznacza pełne bezpieczeństwo i brak konieczności stosowania okularów ochronnych przez operatora.
