ZNAKOWANIE WEŁNY MINERALNEJZnakowanie wełny mineralnej – logo, partie i dane produkcyjne

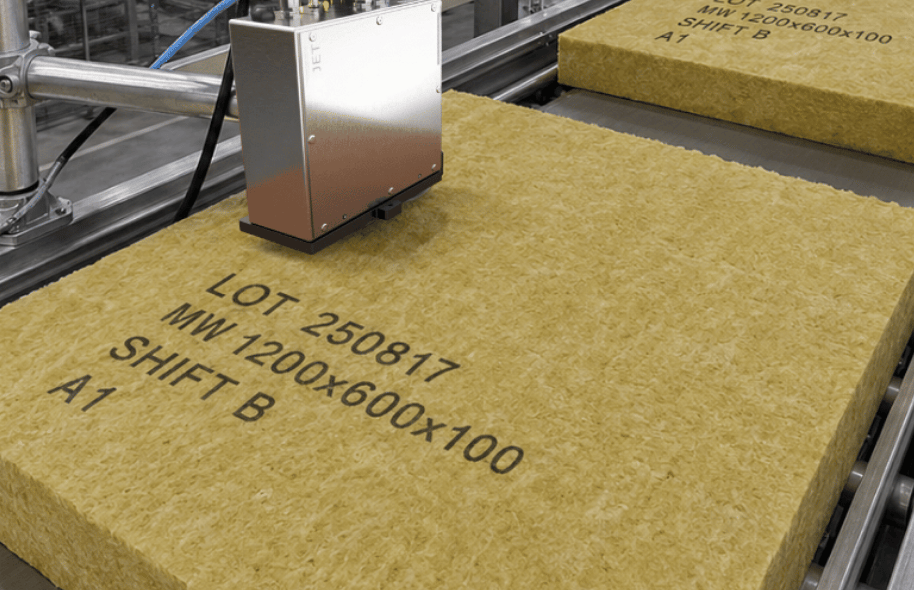

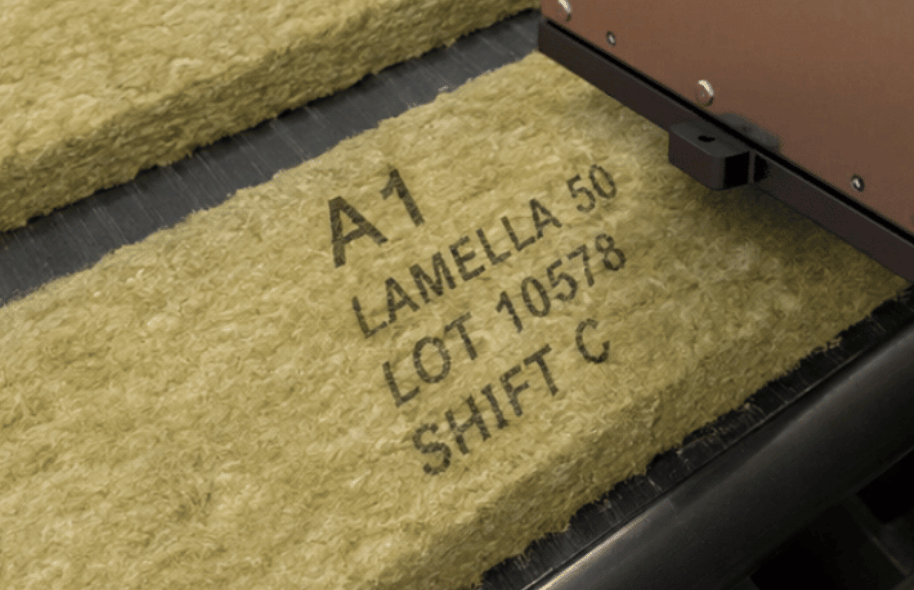

Znakowanie wełny mineralnej umożliwia nanoszenie dużego logo, nazwy wyrobu, numerów partii i danych produkcyjnych bezpośrednio podczas produkcji.
Wełna skalna, wełna szklana i inne włókniste materiały izolacyjne mają miękką, porowatą i niejednorodną powierzchnię. Dlatego technologię należy dobrać do struktury włókien, gęstości, uginania materiału, warstwy licowej, prędkości linii i wymaganej funkcji oznaczenia.
DANE NA WYROBIEZnakowanie wełny mineralnej – jakie informacje można nanosić?

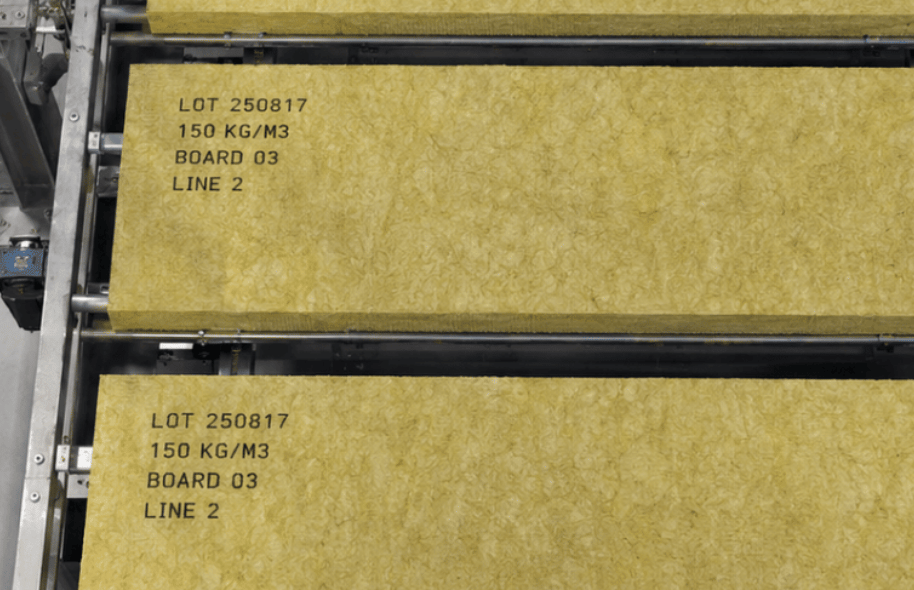

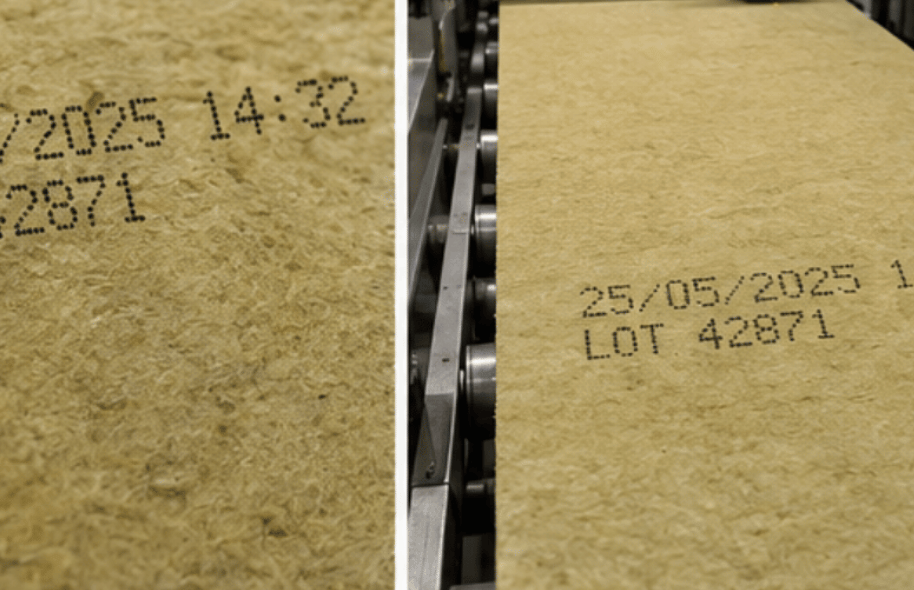

Bezpośredni nadruk może łączyć elementy stałe i dane zmienne. Na materiale izolacyjnym można umieścić logo producenta, nazwę wyrobu, wariant, numer partii, datę produkcji, kod zmiany, numer linii, numer zlecenia lub prosty symbol produkcyjny.
Jeżeli oznaczenie ma zawierać parametry lub informacje wynikające z dokumentacji wyrobu, ich treść powinna pochodzić z zatwierdzonego źródła danych. Drukarka nie wyznacza współczynnika lambda, oporu cieplnego ani klasy reakcji na ogień – jedynie odtwarza przekazane wartości.
Szerzej o środowisku tej branży opisujemy na stronie znakowanie materiałów budowlanych. Zakres nadruku powinien wynikać z funkcji oznaczenia i dokumentacji konkretnego produktu, a nie wyłącznie z możliwości technicznej urządzenia.
DOBÓR TECHNOLOGIIJak dobrać technologię znakowania wełny mineralnej?
Technologię dobiera się do rzeczywistej powierzchni, wielkości znaku i sposobu prowadzenia produktu. Na odsłoniętej, włóknistej powierzchni duże logo DOD może być bardziej niezawodne niż bardzo drobny kod. Na papierowej okładzinie lub folii opakowaniowej obowiązują inne kryteria.
| Zastosowanie | Technologia do pierwszej analizy | Najważniejsze kryterium |
|---|---|---|
| duże logo bezpośrednio na wełnie | REA JET DOD 2.0 | wielkość i czytelność |
| duża nazwa produktu | DOD 2.0 | kontrast |
| numer partii | DOD / Ink Jet po próbie | powierzchnia i wielkość |
| drobny nadruk na stabilnej okładzinie | GK / TIJ po próbie | jednorodność podłoża |
| krótkie dane na folii opakowaniowej | CIJ / TIJ | przyczepność |
| rozbudowana informacja logistyczna | REA LABEL | nośnik i klej |
Przy nietypowym produkcie warto skorzystać z poradnika jak wybrać technologię znakowania. Nazwa „wełna mineralna” nie definiuje jednej powierzchni drukowej.

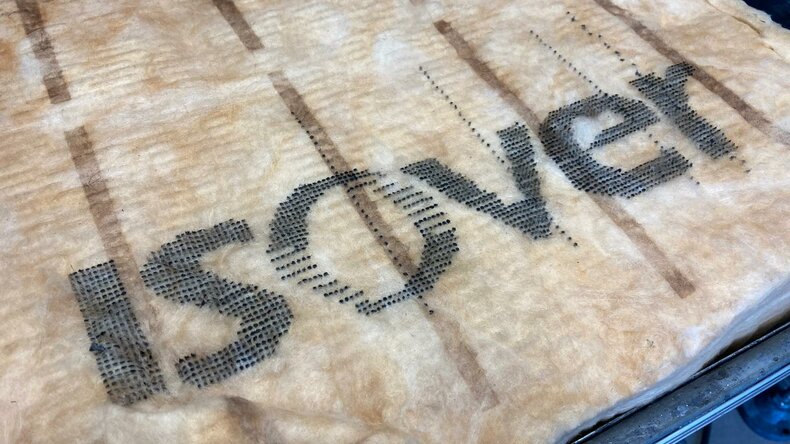

DUŻE LOGO DODREA JET DOD 2.0 – duże logo bezpośrednio na wełnie
REA JET DOD 2.0 jest oficjalnie prezentowany przez producenta w aplikacji nadruku logo na wełnie izolacyjnej. To mocna podstawa do doboru tej technologii dla dużych, czytelnych oznaczeń na materiałach włóknistych.
System Drop-on-Demand może wykonywać teksty, dane i logotypy. Wysokość nadruku zależy od konfiguracji głowicy, a dla większych obrazów można zestawiać kilka głowic.
Możliwość wykonania dużego logo nie oznacza automatycznie, że ta sama powierzchnia nadaje się do małego Data Matrix. Każdy rodzaj oznaczenia ma inne wymagania geometryczne.
Rekomendowane rozwiązania REA do znakowania wełny mineralnej
REA JET DOD 2.0
Podstawowe rozwiązanie do dużego logo, nazw produktów, numerów i innych czytelnych oznaczeń bezpośrednio na wełnie i materiałach izolacyjnych.
REA JET GK 2.0
Do analizy przy stabilnych, chłonnych warstwach licowych, gdy potrzebny jest bardziej szczegółowy nadruk, grafika lub drobniejszy tekst.
REA JET SC 2.0
CIJ do krótkich danych zmiennych na odpowiednio dobranej warstwie zewnętrznej lub opakowaniu, po potwierdzeniu przyczepności i kontrastu.
REA LABEL
Etykietowanie pakietów, rolek i opakowań, gdy potrzebna jest większa ilość informacji, regularne tło pod kod lub dane logistyczne.
IZOLACJA CIEPLNAWełna mineralna do izolacji cieplnej – parametry i oznaczenia
Fabrycznie produkowane wyroby z wełny mineralnej mogą być przeznaczone do izolacji cieplnej ścian, dachów, stropów, podłóg i innych przegród. W zależności od produktu dokumentacja może obejmować właściwości cieplne, grubość, reakcję na ogień, zachowanie wobec wody i pary wodnej oraz wybrane charakterystyki mechaniczne lub akustyczne.
Nie istnieje jeden uniwersalny zestaw wartości właściwy dla każdej wełny mineralnej. Producent deklaruje parametry konkretnego wyrobu zgodnie z właściwą dokumentacją i przeznaczeniem.
System znakujący może nanosić zatwierdzone dane, ale nie przeprowadza badań i nie wyznacza właściwości użytkowych materiału.
EN 13162 I DOKUMENTACJAEN 13162, deklaracja właściwości użytkowych i oznakowanie CE
EN 13162 dotyczy fabrycznie produkowanych wyrobów z wełny mineralnej stosowanych do izolacji cieplnej w budownictwie. Obejmuje charakterystyki wyrobu, metody badań, zasady oceny oraz wymagania związane ze znakowaniem i etykietowaniem.
Norma nie oznacza, że wszystkie wyroby MW muszą mieć identyczne parametry cieplne, mechaniczne albo tę samą klasę reakcji na ogień. Właściwe wartości wynikają z dokumentacji konkretnego wyrobu.
Drukarka może automatycznie nanieść kod wyrobu, numer partii, numer deklaracji lub inne zatwierdzone dane, ale nie nadaje oznakowania CE i nie zastępuje procesu oceny właściwości użytkowych.
Próba znakowania – sprawdź logo, kontrast i zachowanie nadruku
Próba na rzeczywistej wełnie jest podstawą doboru konfiguracji. Do testu warto przekazać kilka gęstości materiału, warianty z warstwami licowymi, docelowy projekt logo, przykładowe dane oraz informację o prędkości linii.
Podczas próby oceniamy wielkość i ciągłość znaku, kontrast, zachowanie nadruku na włóknach, czas schnięcia, odporność wymaganą w procesie oraz wpływ uginania produktu na geometrię obrazu.
PARAMETRY CIEPLNEParametry cieplne – współczynnik lambda i opór cieplny RD
Deklarowany współczynnik przewodzenia ciepła λ opisuje zdolność materiału do przewodzenia ciepła, natomiast opór cieplny R odnosi się do konkretnej grubości wyrobu.
Jeżeli wartość λD, deklarowany opór cieplny RD albo grubość mają znaleźć się na oznaczeniu, drukarka powinna otrzymać te dane z zatwierdzonej specyfikacji właściwego wariantu produktu.
Nie należy przypisywać całej kategorii wełny mineralnej jednej uniwersalnej wartości lambda. System znakujący odtwarza dane produktu – nie oblicza ani nie zatwierdza parametrów cieplnych.
REAKCJA NA OGIEŃKlasa reakcji na ogień – dane z dokumentacji wyrobu
Klasa reakcji na ogień jest właściwością deklarowaną dla konkretnego wyrobu. Nie należy przyjmować zasady, że każda wełna mineralna automatycznie ma klasę A1.
Do nadruku, etykiety lub projektu oznaczenia należy pobierać klasę wskazaną w aktualnej dokumentacji danego produktu. Takie podejście ogranicza ryzyko przypisania właściwości jednego wariantu do innego wyrobu.
Drukarka może nanieść klasę reakcji na ogień, ale nie określa jej i nie potwierdza – odpowiada za techniczne wykonanie przekazanej treści.
POWIERZCHNIA NADRUKUBezpośredni nadruk na wełnie, warstwie licowej czy opakowaniu?
Ten sam wyrób może tworzyć trzy zupełnie różne aplikacje znakowania. Bezpośrednio na włóknistej powierzchni najlepiej analizować duże, czytelne znaki. Na warstwie licowej atrament należy dobrać do papieru, włókniny, welonu lub innej okładziny. Na opakowaniu parametry druku wynikają przede wszystkim z folii albo innego materiału opakowaniowego.
Technologicznie nadruk na papierowej okładzinie wełny jest nadrukiem na papierze, a nadruk na foliowym opakowaniu jest nadrukiem na folii.
Właściwości materiału znajdującego się wewnątrz opakowania nie definiują bezpośrednio przyczepności atramentu do jego zewnętrznej powierzchni.

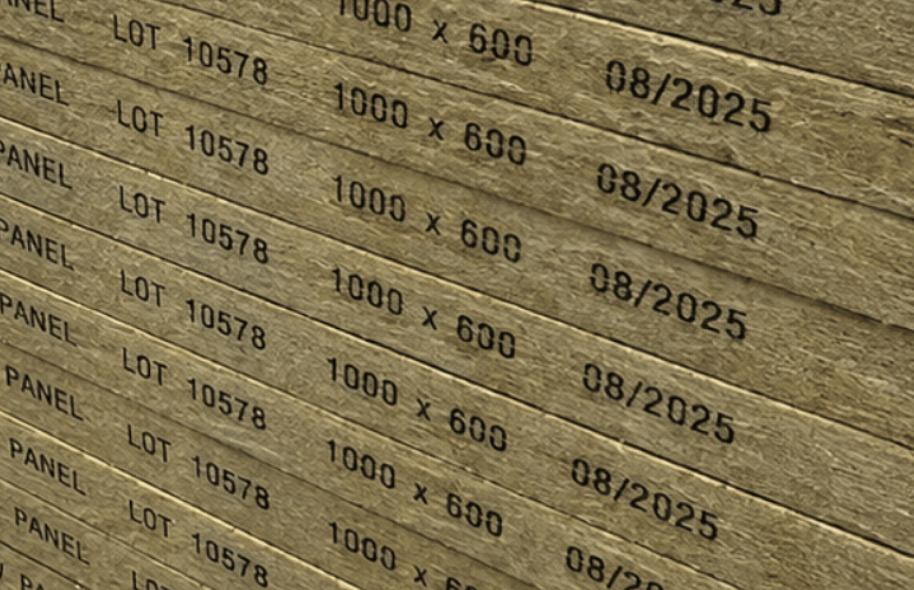

IDENTYFIKACJA WYROBUKod wyrobu, numer deklaracji i identyfikowalność
W zależności od dokumentacji i projektu oznaczenia można nanosić kod wyrobu, identyfikator produktu, numer partii, numer deklaracji lub odniesienie do właściwej specyfikacji. Drukarka odtwarza dane przypisane przez producenta do konkretnego wariantu.
Jeżeli używane są kody kreskowe, QR lub Data Matrix, ich geometria musi zostać sprawdzona na rzeczywistej powierzchni. Na mocno włóknistym materiale mały kod może wymagać większego modułu albo przeniesienia na okładzinę czy etykietę. Przy wymagających kodach można zastosować REA VERIFIER.
Sam numer partii nie tworzy pełnego traceability. Identyfikowalność wymaga prawidłowego powiązania fizycznego oznaczenia z właściwym rekordem produkcyjnym.
WEŁNA SKALNA I SZKLANAWełna skalna i wełna szklana – różne powierzchnie, różne warunki nadruku
Wełna skalna i wełna szklana należą do materiałów mineralnych, ale poszczególne wyroby mogą różnić się gęstością, sprężystością, kolorem, strukturą włókien, sztywnością i sposobem wykończenia.
Dodatkowo jeden produkt może mieć odsłoniętą powierzchnię włóknistą, a inny papierową, welonową lub inną warstwę licową. To właśnie warstwa znajdująca się przed głowicą decyduje o zachowaniu nadruku.
Ustawień sprawdzonych dla jednego wariantu wełny nie należy automatycznie przenosić na inny materiał bez próby aplikacyjnej.
WŁAŚCIWOŚCI UŻYTKOWENasiąkliwość, para wodna i inne właściwości użytkowe
W zależności od przeznaczenia i dokumentacji wyrobu mogą być deklarowane także charakterystyki dotyczące krótkotrwałej lub długotrwałej nasiąkliwości wodą, przenikania pary wodnej, stabilności wymiarowej, tolerancji grubości oraz wybranych parametrów mechanicznych.
W określonych zastosowaniach mogą pojawiać się również właściwości akustyczne, takie jak pochłanianie dźwięku lub opór przepływu powietrza.
System znakujący nie powinien „uzupełniać” brakującej właściwości. Do nadruku trafiają wyłącznie wartości i kody zatwierdzone dla danego wyrobu.
INTEGRACJA DANYCHIntegracja znakowania z linią produkcyjną
System znakowania może działać automatycznie w sekwencji: detekcja wyrobu → identyfikacja wariantu → wybór projektu → pobranie danych → nadruk → dalsza obróbka → pakowanie.
Źródłem danych może być PLC, MES, ERP, baza produkcyjna albo sterownik linii. Automatycznie mogą zmieniać się nazwa wariantu, numer partii, data, kod, tekst lub projekt logo.
Automatyzacja ogranicza ręczne przepisywanie danych, ale nadal wymaga jednoznacznego przypisania właściwego projektu do materiału znajdującego się aktualnie przed głowicą.
TRWAŁOŚĆ I SKŁADOWANIETrwałość nadruku, wilgotność i warunki składowania
Nadruk może być narażony na ścieranie, kontakt z folią, ściskanie, wilgoć, transport i magazynowanie. Inne wymagania ma logo potrzebne tylko podczas produkcji, a inne oznaczenie, które ma pozostać czytelne do momentu montażu produktu.
Przed doborem atramentu trzeba więc zdefiniować oczekiwany czas życia oznaczenia i warunki późniejszego składowania.
Trwałość nadruku jest cechą całej aplikacji: atramentu, powierzchni, warunków schnięcia oraz sposobu transportu i magazynowania – nie tylko samej drukarki.
NAJCZĘSTSZE WYZWANIANajczęstsze wyzwania przy znakowaniu wełny mineralnej
Włóknista powierzchnia
Luźne włókna i nierówna struktura mogą deformować drobne elementy obrazu. Duże logo zwykle daje większy margines czytelności niż mały kod.
Uginanie i zmienna grubość
Miękki produkt może zmieniać położenie względem głowicy. Stabilizacja oraz powtarzalny dystans są częścią całej aplikacji znakującej.
Pył i luźne włókna
Środowisko produkcji powinno być uwzględnione przy doborze miejsca montażu, osłon, czujników, sposobu czyszczenia i serwisu.
Wariant i właściwe dane
System musi przypisać prawidłowy projekt, kod wyrobu, partię i ewentualne parametry do aktualnie produkowanego wariantu materiału.
FAQNajczęściej zadawane pytania o znakowanie wełny mineralnej
Jaka drukarka nadaje się do znakowania wełny mineralnej?
Do dużego logo i dużych oznaczeń pierwszym rozwiązaniem do analizy jest REA JET DOD 2.0. Dobór trzeba potwierdzić próbą na konkretnym materiale.
Czy można drukować bezpośrednio na wełnie mineralnej?
Tak. REA oficjalnie prezentuje aplikację nadruku logo na wełnie izolacyjnej systemem DOD 2.0.
Czy można znakować wełnę skalną i wełnę szklaną?
Takie aplikacje należy zweryfikować na konkretnym wyrobie. Gęstość, struktura włókien, sztywność i warstwa licowa mogą zmieniać rezultat.
Czy można drukować parametry cieplne?
Technicznie można nadrukować wartości wynikające z dokumentacji produktu. Drukarka nie wyznacza jednak współczynnika lambda ani oporu cieplnego.
Czy każda wełna mineralna ma klasę reakcji na ogień A1?
Nie należy przyjmować takiego założenia. Do oznaczenia trzeba pobierać klasę zadeklarowaną dla konkretnego wyrobu.
Co oznacza EN 13162?
Norma dotyczy fabrycznie produkowanych wyrobów z wełny mineralnej do izolacji cieplnej w budownictwie i opisuje m.in. charakterystyki, metody badań, ocenę, znakowanie i etykietowanie.
Czy można drukować kod QR lub Data Matrix na samej wełnie?
Wymaga to próby. Włóknista powierzchnia może utrudniać uzyskanie małego kodu; lepszym nośnikiem może być warstwa licowa albo etykieta.
Czy można znakować również opakowanie wełny?
Tak. W takim przypadku technologię dobiera się przede wszystkim do materiału opakowania, np. folii, a nie do samej wełny.
Czy system drukujący nadaje oznakowanie CE?
Nie. System może nanosić zatwierdzoną treść, ale nie ocenia właściwości wyrobu i nie zastępuje obowiązków producenta związanych z dokumentacją oraz oznakowaniem.
Czy przed wdrożeniem trzeba wykonać próbę?
Tak. Test powinien obejmować reprezentatywne warianty materiału, warstwy licowe, docelowy projekt nadruku i rzeczywiste warunki produkcyjne.
Dobierz system do znakowania swojej wełny mineralnej
Prześlij nam rzeczywistą wełnę skalną, szklaną, maty lub płyty izolacyjne wraz z projektem logo, przykładową treścią i informacją o prędkości linii. Sprawdzimy wielkość znaku, kontrast, zachowanie nadruku na włóknistej powierzchni i dobierzemy konfigurację do rzeczywistego procesu produkcyjnego.
