DRUKARKA DO KARTONIKÓW i pudełekDrukarka do kartoników i pudełek – daty, kody i dane zmienne
Drukarka do kartoników umożliwia automatyczne nanoszenie dat, numerów partii, kodów kreskowych, QR, Data Matrix oraz innych danych zmiennych bezpośrednio na pudełka kartonowe podczas produkcji i pakowania. W przypadku małych, stabilnie prowadzonych kartoników jednym z podstawowych rozwiązań jest technologia TIJ. W innych zastosowaniach można wykorzystać również CIJ, druk Piezo, znakowanie laserowe albo automatyczne etykietowanie.

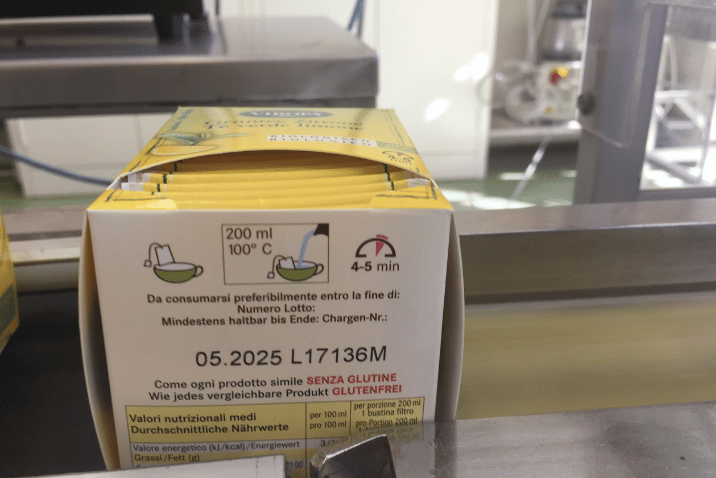

DANE ZMIENNE NA OPAKOWANIUZnakowanie kartoników i opakowań kartonowych – co można drukować?
Kartonik jest bardzo dobrym miejscem do nanoszenia danych, które zmieniają się podczas produkcji. Stała grafika może zostać wykonana wcześniej w drukarni, natomiast informacje produkcyjne są dodawane dopiero na linii.
Wpis dotyczy przede wszystkim kartoników składanych i pudełek jednostkowych, które są wykorzystywane m.in. w branży farmaceutycznej, kosmetycznej, spożywczej, elektronicznej i przy produkcji suplementów. Duże kartony transportowe i opakowania z tektury falistej mają inne wymagania dotyczące wielkości oznaczenia i dlatego mogą wymagać innych technologii.
Dla producenta najważniejsze jest nie samo osiągnięcie wysokiej rozdzielczości, lecz uzyskanie czytelnego i powtarzalnego oznaczenia przy rzeczywistej prędkości linii produkcyjnej. O rezultacie decydują równocześnie materiał, powłoka kartonika, atrament, wielkość kodu, stabilność prowadzenia, wymiana danych oraz późniejsza kontrola.
System znakowania może nanosić:
- datę produkcji,
- termin ważności lub datę przydatności,
- LOT,
- numer serii,
- numer seryjny,
- kod produktu,
- oznaczenie linii i zmiany,
- kody kreskowe,
- kody QR,
- Data Matrix,
- tekst alfanumeryczny,
- dane logistyczne i identyfikacyjne.
Stała grafika opakowania i kodowanie produkcyjne pełnią różne funkcje. Pierwsza identyfikuje produkt i markę, natomiast przemysłowa drukarka uzupełnia opakowanie o informacje, które są znane dopiero w czasie produkcji.
Dzięki temu jeden wzór gotowego kartonika może być wykorzystywany dla kolejnych serii, podczas gdy system na bieżąco aktualizuje datę, LOT lub inne zmienne dane.
DOBÓR TECHNOLOGIIJaka drukarka do kartoników na linii produkcyjnej?
Nie istnieje jedna drukarka do kartoników odpowiednia do każdego zastosowania. Technologię trzeba dobrać do funkcji oznaczenia.
| Zastosowanie | Technologia do pierwszej analizy | Najważniejsze kryterium |
|---|---|---|
| Data, LOT, tekst, mały kod 1D/2D | TIJ | precyzja i stabilna geometria |
| Krótki kod przy dużej prędkości | CIJ | bezkontaktowy druk i tolerancja dystansu |
| Data Matrix i indywidualizacja kolejnych opakowań | TIJ + kontrola | jakość kodu i obsługa danych |
| Duży druk na chłonnej tekturze | Piezo High Resolution | większa powierzchnia oznaczenia |
| Duże znaki na kartonie zbiorczym | DOD | wysokość i czytelność oznaczenia |
| Osobna etykieta | REA LABEL | automatyczna aplikacja |
| Kontrola kodu | REA VERIFIER | pomiar jakości gotowego symbolu |
Najwyższa wartość dpi nie gwarantuje najlepszego oznaczenia. Mały kod wymaga jednocześnie właściwej wielkości modułu, kontrastu, ostrości krawędzi i powtarzalnego prowadzenia pudełka.
TIJ, CIJ I PIEZODruk atramentowy na kartonikach – TIJ, CIJ i Piezo
Druk atramentowy obejmuje kilka technologii, które różnią się konstrukcją i przeznaczeniem.
Thermal Inkjet – TIJ jest szczególnie interesujący dla niewielkich kodów i danych zmiennych na płaskiej powierzchni. Płaski kartonik pozwala utrzymać głowicę w małej i powtarzalnej odległości, dzięki czemu system może dobrze wykorzystać wysoką rozdzielczość. REA JET HR 2.0 może wykonywać tekst, daty, numery partii, kody 1D/2D i kolejne unikalne dane. Wydajność konkretnej aplikacji zależy jednak od rozdzielczości, szerokości projektu, prędkości transportu i częstotliwości pojawiania się kolejnych kartoników.
Continuous Inkjet – CIJ wykonuje nadruk bez bezpośredniego kontaktu głowicy z opakowaniem. Warto go analizować, gdy potrzebna jest data, krótki kod produkcyjny, LOT lub niewielki tekst na szybkiej linii i korzystna jest większa tolerancja zmiany dystansu od głowicy.
Piezo Ink Jet jest stosowany między innymi przy większych powierzchniach z chłonnego kartonu i tektury, gdzie można bezpośrednio wykonywać tekst, grafikę, logo oraz kody.
Określenie „drukarka atramentowa do kartonów” nie wystarcza do wyboru urządzenia — różne drukarki atramentowe rozwiązują różne zadania.
Rekomendowane rozwiązania do znakowania kartoników

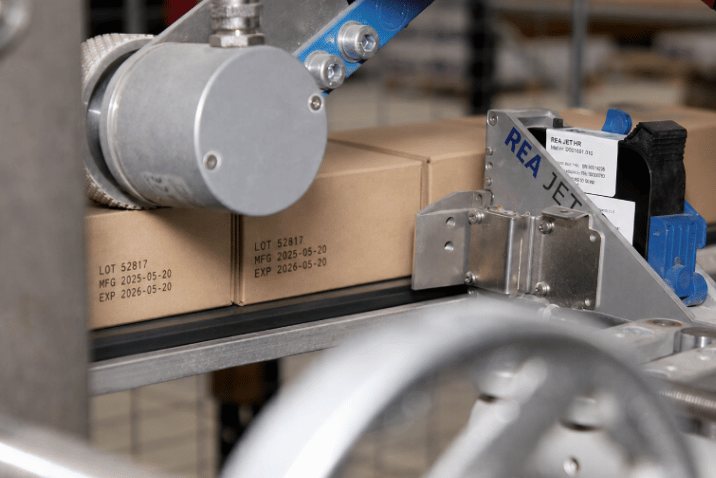

REA JET HR 2.0
TIJ do precyzyjnych danych zmiennych, dat, tekstów oraz kodów 1D/2D na stabilnie prowadzonych pudełkach.
REA JET SC 2.0
CIJ do krótszych oznaczeń na liniach, na których korzystna jest większa tolerancja odległości głowicy od produktu.
REA JET GK 2.0
Piezo wysokiej rozdzielczości do większego bezpośredniego druku na chłonnych kartonach i opakowaniach zbiorczych.
REA LABEL
Automatyczne etykietowanie i Print & Apply, gdy dane powinny znaleźć się na osobnym nośniku lub etykiecie logistycznej.
TEKTURA I POWŁOKIOpakowania tekturowe – kartonik powlekany i niepowlekany
Określenie „karton” nie opisuje jeszcze właściwości znakowanej warstwy. Pudełka kartonowe mogą być niepowlekane, kredowane, lakierowane, laminowane, foliowane, matowe, błyszczące albo wcześniej zadrukowane.
Na chłonnym kartonie atrament może częściowo wnikać w materiał. Na powierzchni lakierowanej lub foliowanej sytuacja jest zupełnie inna — trzeba potwierdzić przyczepność oraz czas wysychania.
Gramatura nie jest najważniejszym parametrem przemysłowej drukarki montowanej nad transporterem. Urządzenie nie prowadzi kartonika przez mechanizm drukujący tak jak typowa drukarka biurowa. Znacznie ważniejsze są właściwości powierzchni, geometria produktu, przyczepność medium i sposób jego transportu.
Więcej o dużych kartonach i tekturze opisujemy na stronie poświęconej przemysłowemu znakowaniu kartonów.
TRWAŁOŚĆ I CZYTELNOŚĆTrwałość nadruku i jakość oznaczenia na kartonach
Trwałość nadruku powinna odpowiadać rzeczywistemu cyklowi życia opakowania. Nie każdy kartonik musi być odporny na ekstremalne temperatury, działanie wody czy substancji chemicznych. Jeżeli jednak takie warunki występują podczas produkcji, magazynowania albo transportu, powinny zostać uwzględnione podczas testów.
Ocena może obejmować czas wysychania, przyczepność, ścieranie, kontakt z prowadnicami, wilgoć, temperaturę, zachowanie po pakowaniu oraz czytelność kodów po transporcie.
Atrament szybkoschnący nie jest automatycznie atramentem odpornym na każde działanie wilgoci lub temperatury. Szybkość wyschnięcia i odporność gotowego oznaczenia są różnymi właściwościami.
Bezpłatne testy znakowania na Twoim kartoniku
Najpewniejszym sposobem dobrania drukarki do kartoników jest wykonanie próby na rzeczywistym opakowaniu. Próbka powinna być możliwie identyczna z kartonikiem używanym później w produkcji — razem z docelową grafiką, lakierem i wszystkimi procesami uszlachetniania.
Podczas testu można ocenić materiał, powłokę, atrament, kontrast, minimalny rozmiar kodu, czas wyschnięcia oraz trwałość oznaczenia.
Dobry wynik na czystym arkuszu tektury nie potwierdza automatycznie takiego samego rezultatu na gotowym, lakierowanym pudełku.

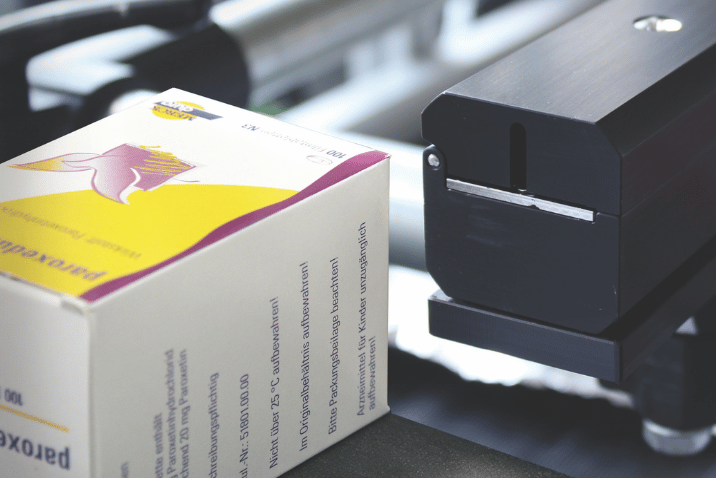

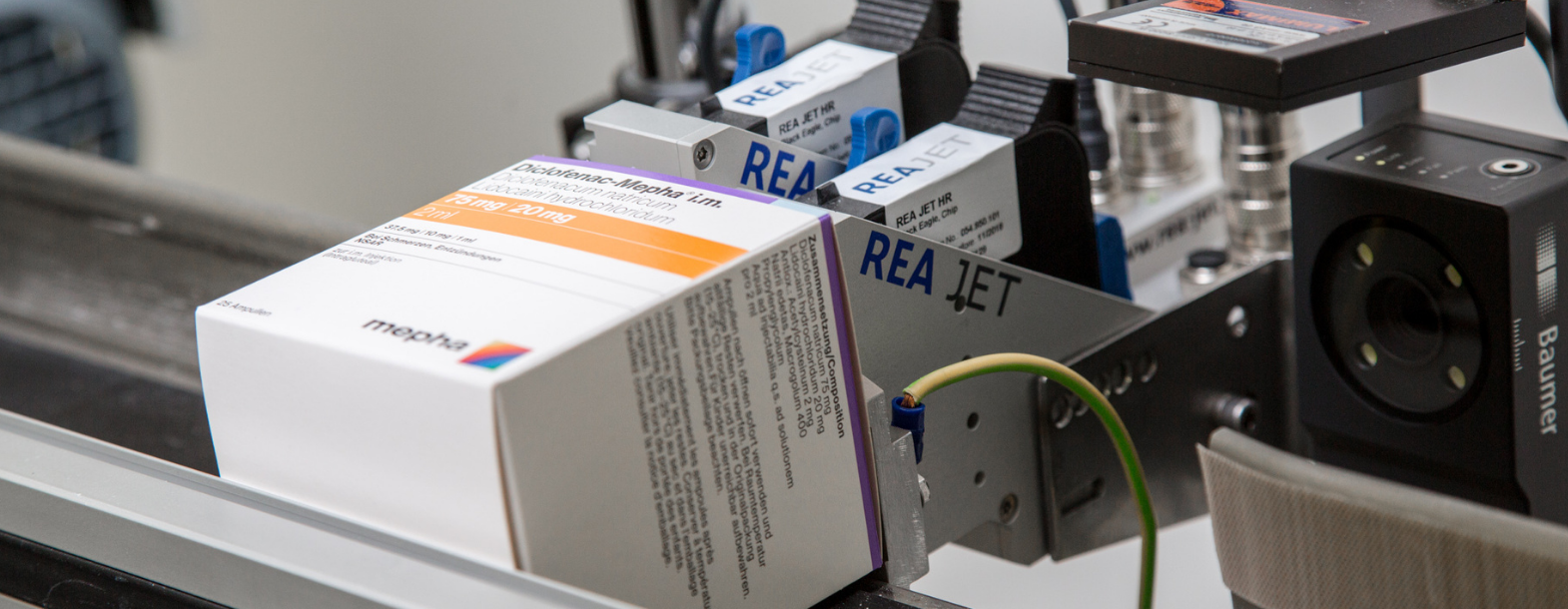

FARMACJA I SERIALIZACJAKartoniki farmaceutyczne – Data Matrix, LOT, EXP i serializacja
Kartonik jest ważnym elementem procesu znakowania produktów farmaceutycznych. W przypadku leków objętych unijnym systemem zabezpieczeń unikalny identyfikator jest kodowany w Data Matrix. Obejmuje między innymi kod produktu, numer seryjny, serię oraz termin ważności.
Numer seryjny i numer partii pełnią inne funkcje: numer seryjny może identyfikować pojedyncze opakowanie, podczas gdy partia obejmuje grupę wyprodukowanych jednostek.
System znakowania może pracować według schematu: dane → drukowanie → kamera → odczyt → kontrola treści → OK/NOK → zapis wyniku.
Proces, w którym każde kolejne opakowanie otrzymuje unikalny identyfikator, opisujemy szerzej na stronie poświęconej serializacji leków i systemom Track & Trace.
Czytelny kod z nieprawidłowymi danymi nadal jest błędnym oznaczeniem. Dlatego w serializacji równie ważne jak jakość graficzna są kontrola źródła danych i prawidłowe przypisanie rekordu do konkretnego opakowania.
SPOŻYWCZA, KOSMETYCZNA I INNE BRANŻEPudełka kartonowe w branży spożywczej i kosmetycznej
Znakowanie pudełek jednostkowych nie ogranicza się do farmacji. W przemyśle spożywczym i kosmetycznym na kartoniku mogą być nanoszone m.in. data produkcji, termin przydatności, kod partii, kod wariantu, identyfikator linii, kody kreskowe i QR.
W przypadku żywności rodzaj wymaganej daty oraz jej sposób prezentacji zależą od produktu i właściwych przepisów. Sama drukarka nie ustala, jaka informacja jest prawnie obowiązkowa — wykonuje treść przekazaną przez system produkcyjny.
W kosmetyce podobnie: technologia nanoszenia danych jest oddzielnym zagadnieniem od wymagań określających treść opakowania.
System znakujący powinien realizować zatwierdzony projekt danych, a nie samodzielnie decydować o zakresie informacji obowiązkowych.

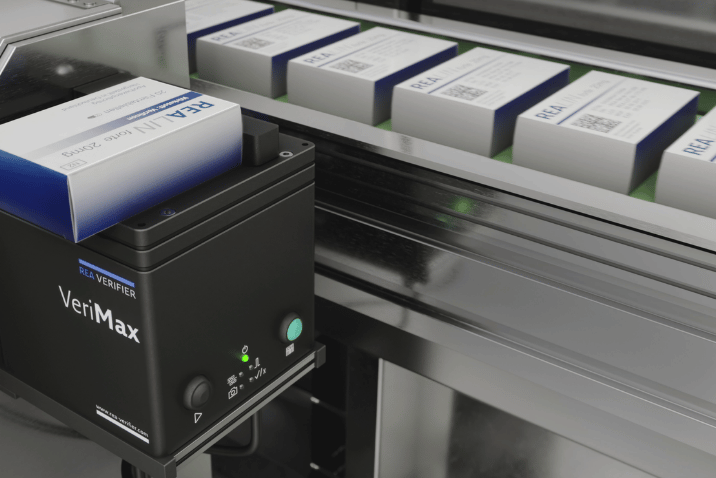

KODY 1D I 2DData Matrix, kody QR i kody kreskowe na kartonikach
Płaska powierzchnia kartonika sprzyja wykonywaniu kodów, ale sama geometria nie gwarantuje ich poprawnej jakości. Na wynik wpływają wielkość modułu, kontrast, strefa ciszy, rozdzielczość, ostrość krawędzi, chłonność materiału, pozycja względem zagięć, drgania podczas drukowania oraz oświetlenie podczas kontroli.
Odczyt kodu i weryfikacja jego jakości nie oznaczają tego samego. Zwykły skaner przede wszystkim odczytuje dane, natomiast profesjonalny weryfikator mierzy parametry optyczne i geometryczne symbolu.
Do aplikacji wymagających formalnej kontroli kodów można zastosować systemy REA VERIFIER.
IDENTYFIKOWALNOŚĆ I LOGISTYKAIdentyfikowalność w całym łańcuchu dostaw
Czytelne oznakowanie może wspierać identyfikowalność od produkcji przez magazynowanie aż po dystrybucję. Kod na kartoniku może łączyć fizyczne opakowanie z informacją przechowywaną w systemie produkcyjnym lub logistycznym.
Trzeba jednak wyraźnie rozróżnić dwie rzeczy: naniesienie identyfikatora oraz system śledzenia produktu.
Sam nadruk kodu nie tworzy pełnej identyfikowalności. Potrzebne są również dane, sposób ich przechowywania oraz kolejne zdarzenia rejestrowane w systemach przedsiębiorstwa.
W logistyce wewnętrznej inne oznaczenie może być nanoszone na kartonik jednostkowy, a inne na opakowanie zbiorcze lub paletę.

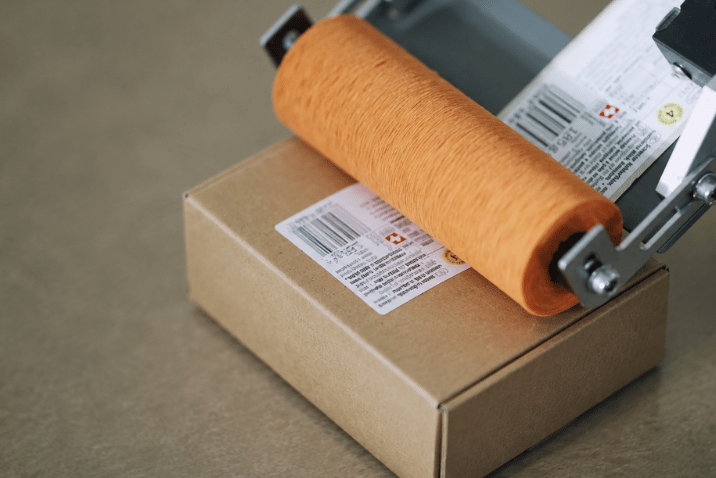

ETYKIETA I PRINT & APPLYDruk termotransferowy i etykietowanie opakowań kartonowych
Druk termotransferowy nie jest metodą bezpośredniego znakowania powierzchni kartonika w taki sam sposób jak TIJ, CIJ czy Piezo. W systemie termotransferowym informacja jest nanoszona na etykietę za pomocą taśmy barwiącej. Następnie gotowa etykieta może zostać automatycznie aplikowana na pudełko.
To dobre rozwiązanie, gdy wymagany jest określony format etykiety, potrzebna jest duża powierzchnia informacyjna, bezpośredni druk daje niewystarczający kontrast, odbiorca wymaga konkretnej etykiety, konieczna jest plomba albo dane logistyczne powinny znaleźć się na osobnym nośniku.
Systemy REA LABEL umożliwiają automatyczne etykietowanie oraz proces Print & Apply. Przy wyborze warto uwzględnić nie tylko koszt urządzenia, lecz również etykiety, taśmy, podkładu, wymiany rolek i obsługi.
LASER I DUŻE ZNAKIDruk laserowy na kartonie i znakowanie opakowań zbiorczych
Druk laserowy, a precyzyjniej znakowanie laserowe, może być stosowany na wybranych kartonach i papierach, jeżeli oddziaływanie wiązki z materiałem lub jego powłoką daje odpowiedni kontrast. Technologia nie wykorzystuje atramentu do tworzenia oznaczenia.
Nie oznacza to jednak, że laser zawsze zapewnia niższe koszty albo większą trwałość niż druk atramentowy. Przed wdrożeniem należy sprawdzić reakcję materiału, kontrast, prędkość, wpływ na warstwę zadrukowaną, ryzyko uszkodzenia, wymagania bezpieczeństwa oraz konieczność odciągu produktów procesu.
Opakowania zbiorcze i drukarki dużych znaków stanowią osobny etap znakowania kartonów. Na małym pudełku potrzebny może być precyzyjny Data Matrix, natomiast kartony transportowe często wymagają większego tekstu, kodu logistycznego, symbolu, numeru odbiorcy albo grafiki.
W przypadku chłonnej tektury falistej można analizować Piezo High Resolution, a gdy wymagane są naprawdę duże znaki — przemysłowe drukarki DOD do dużych oznaczeń.
Nie należy przenosić technologii przeznaczonej do dużego kartonu zbiorczego na małe pudełko tylko dlatego, że oba produkty wykonano z tektury.

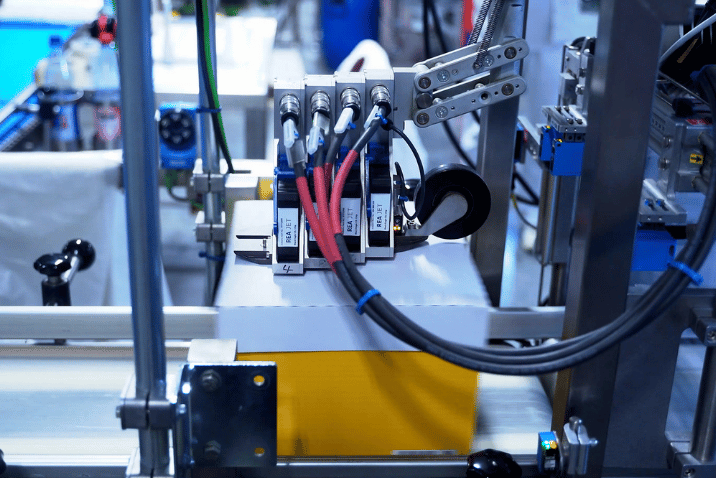

INTEGRACJA Z MASZYNĄIntegracja drukarki do kartoników z liniami pakującymi
System znakowania powinien być elementem procesu, a nie odizolowanym urządzeniem. Na linii produkcyjnej przepływ może wyglądać tak:
podanie pudełka → detekcja → pobranie danych → drukowanie → kontrola → decyzja OK/NOK → odrzut → zapis wyniku
Dane mogą pochodzić z PLC, bazy produkcyjnej, MES, ERP, systemu serializacyjnego albo innego oprogramowania nadrzędnego.
System można zamontować przed kartoniarką, wewnątrz maszyny albo za jej wyjściem — zależnie od konstrukcji urządzenia i punktu, w którym kartonik jest najlepiej ustabilizowany.
Łatwa integracja nie oznacza wyłącznie fizycznego przykręcenia głowicy. Trzeba również zapewnić prawidłowe wyzwalanie, synchronizację, wymianę danych i obsługę błędów.
WYDAJNOŚĆ LINIIZnakowanie z dużą prędkością – co naprawdę ogranicza wydajność?
Prędkość liniowa drukarki jest tylko jednym z parametrów. Dla rzeczywistej produkcji znaczenie mają również:
- liczba kartoników na minutę,
- długość komunikatu,
- odstęp między produktami,
- rozdzielczość,
- czas wymiany rekordu,
- wydajność systemu danych,
- działanie kamery,
- mechanizm odrzutu.
Dlatego urządzenie o bardzo wysokiej katalogowej prędkości nie gwarantuje automatycznie takiej samej wydajności całego stanowiska.
Przepustowość systemu znakowania jest zawsze wynikiem współpracy drukarki, transportu, danych i kontroli.
NAJCZĘSTSZE WYZWANIAWyzwania związane ze znakowaniem kartoników i pudełek
Powierzchnia i powłoka
Chłonna tektura, lakier, laminat lub folia zmieniają schnięcie i przyczepność. Zmiana dostawcy kartonika może wymagać ponownej próby.
Prowadzenie i zagięcia
Pudełko przesuwające się względem głowicy lub nadruk przy zagięciu może pogarszać pozycję, geometrię i czytelność kodu.
Mały Data Matrix
Im mniejszy moduł, tym większego znaczenia nabierają kontrast, ostrość krawędzi, strefa ciszy i stabilność procesu.
Poprawność danych
Kod może być technicznie czytelny, ale zawierać dane niewłaściwego wariantu produktu. Kontrola treści jest osobnym zadaniem.
MASZ PYTANIA?FAQ – drukarka do kartoników i pudełek kartonowych
Jaka drukarka do kartoników będzie najlepsza?
Do małych, płaskich pudełek z drobnymi kodami warto rozpocząć analizę od TIJ. Przy krótkich oznaczeniach i większej tolerancji odległości można zastosować CIJ. Duże kartony zbiorcze mogą wymagać Piezo albo DOD.
Czy można drukować bezpośrednio na kartoniku?
Tak. Można wykorzystać technologie atramentowe, a w wybranych zastosowaniach również laser. Dobór zależy od chłonności i powłoki gotowego materiału.
Czy drukarka TIJ może wykonywać Data Matrix?
Tak. TIJ jest często wykorzystywany do precyzyjnych kodów 1D i 2D, zwłaszcza gdy pudełko jest stabilnie prowadzone.
Czy CIJ nadaje się do znakowania kartonów?
Tak. CIJ może wykonywać krótkie dane na kartonikach i kartonach, ale przy dużych polach albo szczegółowej grafice inne technologie mogą być bardziej odpowiednie.
Czy atrament do surowej tektury będzie działał na kartoniku lakierowanym?
Nie należy tego zakładać. Powłoka zmienia chłonność i przyczepność, dlatego konieczna jest próba na gotowym materiale.
Czy druk termotransferowy wykonuje nadruk bezpośrednio na kartonie?
Zwykle nie w omawianym procesie. Termotransfer jest stosowany do przygotowywania etykiet, które następnie mogą być aplikowane na opakowanie.
Czy druk laserowy można stosować do kartonu?
Tak, w wybranych zastosowaniach. Trzeba sprawdzić reakcję konkretnego materiału, kontrast i wpływ lasera na opakowanie.
Czy drukarka może pobierać dane w czasie rzeczywistym?
Tak. Dane mogą pochodzić z PLC, MES, ERP, bazy danych lub innego systemu nadrzędnego.
Czy jedna drukarka nadaje się do kartonika jednostkowego i dużego kartonu zbiorczego?
Technicznie jest to możliwe tylko w niektórych aplikacjach, ale często wymagania są inne. Małe pudełko może potrzebować drobnego kodu, podczas gdy karton transportowy wymaga dużego oznaczenia.
Czy przed wdrożeniem można wykonać bezpłatny test?
Tak. Warto przekazać próbki gotowego opakowania z docelową powłoką i nadrukiem bazowym, aby porównać technologie i ocenić jakość oznaczenia przed wyborem rozwiązania.
Dobierz drukarkę do swoich kartoników i pudełek
Prześlij gotowy kartonik wraz z informacją o rodzaju materiału, powłoce, treści oznaczenia, wielkości kodu i wydajności linii. Sprawdzimy, która technologia najlepiej odpowiada Twojej produkcji i wykonamy próbę na rzeczywistym opakowaniu.
