drukarka do kabliDrukarka do kabli i przewodów – przemysłowe znakowanie na linii produkcyjnej
Drukarka do kabli umożliwia automatyczne nanoszenie metrażu, numerów partii, danych technicznych, znaków alfanumerycznych i innych informacji bezpośrednio na powierzchnię kabla lub przewodu podczas produkcji.
Na szybkich liniach najczęściej wykorzystuje się bezkontaktowe drukarki przemysłowe CIJ, natomiast przy większych oznaczeniach można zastosować DOD, a w wybranych materiałach – znakowanie laserowe.

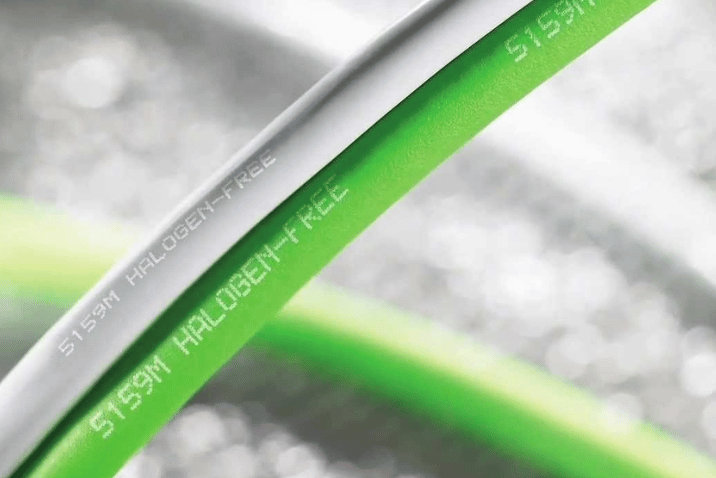

znakowanie kabli i przewodówZnakowanie kabli i przewodów elektrycznych – co można drukować bezpośrednio na produkcie?
Znakowanie kabli i przewodów polega na nanoszeniu informacji bezpośrednio na zewnętrzną powierzchnię wyrobu. Oznaczenie może być stałe albo zmieniać się automatycznie wraz z kolejnymi metrami, partiami lub zleceniami produkcyjnymi.
Poradnik dla producentów kabli i przewodów elektrycznych, energetycznych, automotive, telekomunikacyjnych i technicznych. Dobór urządzenia zależy od materiału powłoki, średnicy, koloru, wielkości nadruku, prędkości linii, czasu do zwijania oraz wymaganej trwałości.
Na kablu można drukować m.in. nazwę lub logo firmy, typ przewodu, parametry techniczne, przekrój, numer partii, datę produkcji, numer zlecenia, metraż, licznik, numer seryjny oraz krótkie kody 1D lub 2D – jeżeli pozwala na to geometria powierzchni i wymagana jakość odczytu.
W przypadku kabli elektrycznych zakres informacji wynika z dokumentacji wyrobu, właściwych norm i wymagań odbiorcy. Drukarka wykonuje przekazaną treść, ale sama nie określa, jakie dane są obowiązkowe dla konkretnego kabla.
Jeżeli treść jest pobierana z PLC, MES lub ERP, można ograniczyć ręczne przepisywanie danych i powiązać fizyczne oznakowanie z cyfrowym rekordem produkcyjnym.
jaką technologię wybrać?Jaka drukarka do kabli będzie najlepsza – CIJ, DOD czy laser?
| Zastosowanie | Technologia | Dlaczego |
|---|---|---|
| Metraż, data, numer partii | CIJ | szybki druk bezkontaktowy |
| Mały tekst na przewodzie | CIJ | niewielkie znaki przy dużej prędkości |
| Biały lub żółty nadruk na czarnym kablu | CIJ + atrament pigmentowy | wysoki kontrast |
| Duży znak na grubym kablu | DOD | większa wysokość nadruku |
| Trwałe oznaczenie bez atramentu | laser | modyfikacja powierzchni materiału |
| Kable PVC i PE | CIJ / laser po próbie | wynik zależy od receptury tworzywa |
| Metraż przy zmiennej prędkości | CIJ + enkoder | synchronizacja z ruchem kabla |
Nie istnieje jedno urządzenie odpowiednie dla wszystkich kabli i przewodów. Technologię należy dobrać do kombinacji: materiał powłoki + średnica + kolor + wymagany znak + prędkość linii + odporność + czas do zwijania.
CIJ (Continuous Inkjet) – pierwszy wybór do małych tekstów, metrażu, numerów partii i danych zmiennych na szybko poruszających się przewodach. Zobacz drukarki CIJ REA JET.
DOD (Drop on Demand) – rozwiązanie do większych, kontrastowych oznaczeń na grubych kablach, linach i produktach technicznych. Zobacz REA JET DOD 2.0.
Laser – warto rozważyć, gdy potrzebne jest trwałe znakowanie bez atramentu i konkretne tworzywo prawidłowo reaguje z wybranym źródłem. Pomocny jest również poradnik jak wybrać technologię znakowania.
Najszybsza drukarka katalogowo nie musi zapewniać najlepszego rezultatu w konkretnej produkcji. Ostateczny wybór powinien zostać potwierdzony próbą na rzeczywistym produkcie.

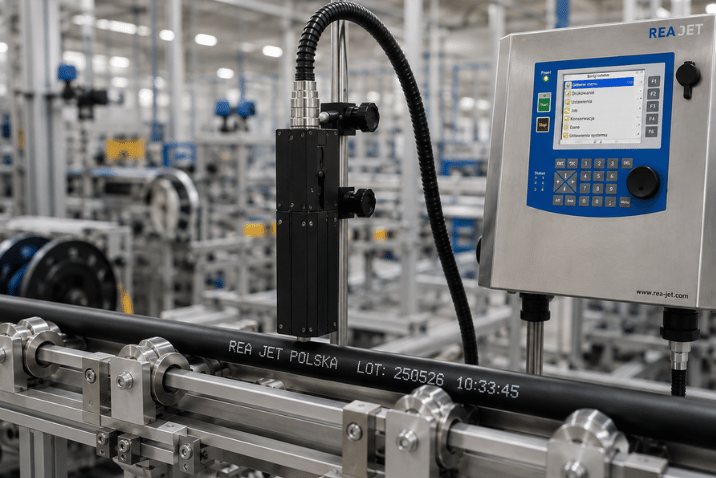

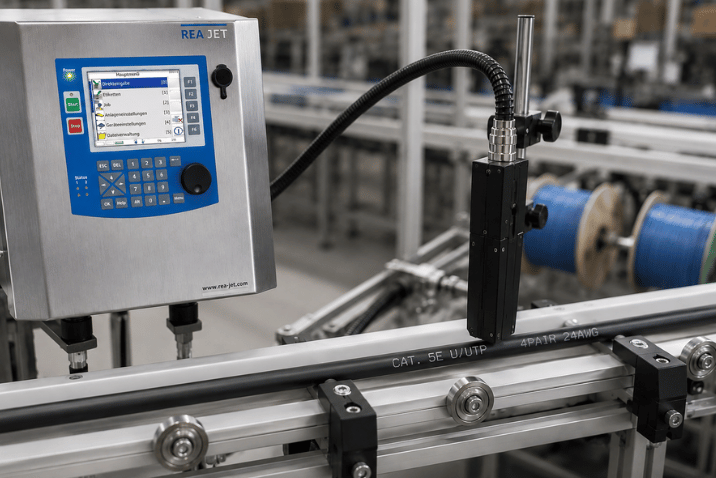

drukarki przemysłowe CIJDrukarka CIJ do kabli – bezkontaktowe znakowanie przewodów na szybkiej linii
Technologia CIJ nanosi atrament bez mechanicznego kontaktu głowicy z powierzchnią produktu. Ma to duże znaczenie przy znakowaniu kabli, ponieważ produkt pozostaje w ciągłym ruchu i może nieznacznie zmieniać swoje położenie.
REA JET SC 2.0 umożliwia drukowanie od 1 do 8 wierszy, ma rozdzielczość pionową 48 pikseli i osiąga prędkość liniową do 400 m/min – zależnie od konfiguracji aplikacji.
Na powierzchni można wykonywać metraż, typ i indeks produktu, numer partii, datę, numer seryjny, znaki alfanumeryczne, logo firmy, krótkie dane techniczne oraz wybrane kody 1D/2D.
Powtarzalność nadruków zależy nie tylko od drukarki, ale również od prowadzenia przewodu, detekcji i synchronizacji z ruchem linii. Przy zmiennej prędkości można wykorzystać enkoder, który przekazuje informację o rzeczywistym przesuwie produktu.
Rekomendowane rozwiązania do znakowania kabli i przewodów
CIJ do szybkiego, bezkontaktowego drukowania metrażu, numerów partii, znaków alfanumerycznych i danych zmiennych na przewodach.
Rozwiązanie do większych, kontrastowych oznaczeń na grubych kablach, linach i produktach technicznych.
Trwałe znakowanie bez atramentu dla wybranych tworzyw. Źródło lasera i parametry dobiera się po próbie materiałowej.
Atramenty szybkoschnące, pigmentowe i specjalistyczne dobierane do powierzchni, koloru, czasu schnięcia i wymaganej odporności.
wybór drukarkiJak wygląda dobór drukarki do konkretnego kabla?
Dobór drukarki do kabli powinien rozpocząć się od analizy rzeczywistego przewodu i parametrów linii produkcyjnej. Sama informacja, że powłoka jest wykonana z PVC, PE lub gumy, nie wystarcza do wyboru technologii, ponieważ materiały mogą różnić się pigmentami, dodatkami i właściwościami powierzchni.
Przy doborze systemu REA sprawdza przede wszystkim materiał i kolor powłoki, średnicę przewodu, wymaganą treść, wielkość znaków, prędkość produkcji, czas pomiędzy nadrukiem a zwijaniem oraz wymaganą odporność oznaczenia.
W przypadku drukowania metrażu analizowany jest również sposób pomiaru ruchu przewodu i możliwość synchronizacji drukarki z enkoderem.
Próba na rzeczywistym kablu pozwala sprawdzić przyczepność, kontrast, czas schnięcia, zachowanie nadruku podczas zginania i zwijania oraz czytelność przy docelowej prędkości linii.
materiały eksploatacyjneMateriały eksploatacyjne do znakowania kabli – kontrast, schnięcie i odporność
Materiały eksploatacyjne powinny być dobierane do materiału powierzchni i wymaganej odporności, a nie tylko do koloru nadruku. W zależności od aplikacji stosuje się atramenty szybkoschnące, barwnikowe lub pigmentowe.
Na czarnym kablu biały lub żółty atrament pigmentowy może zapewnić znacznie lepszy kontrast niż standardowy ciemny nadruk. Szybkie schnięcie jest szczególnie ważne, gdy przewód krótko po znakowaniu trafia na szpulę.
Krótki czas schnięcia nie oznacza automatycznie wysokiej odporności na ścieranie. Atrament może szybko wyschnąć, a mimo to wymagać osobnej weryfikacji odporności na prowadnice, zginanie, wysoką temperaturę, oleje, wodę lub działanie środków chemicznych.
Zobacz materiały eksploatacyjne REA JET oraz informacje o nadruku na gumie, kablach i wężach.

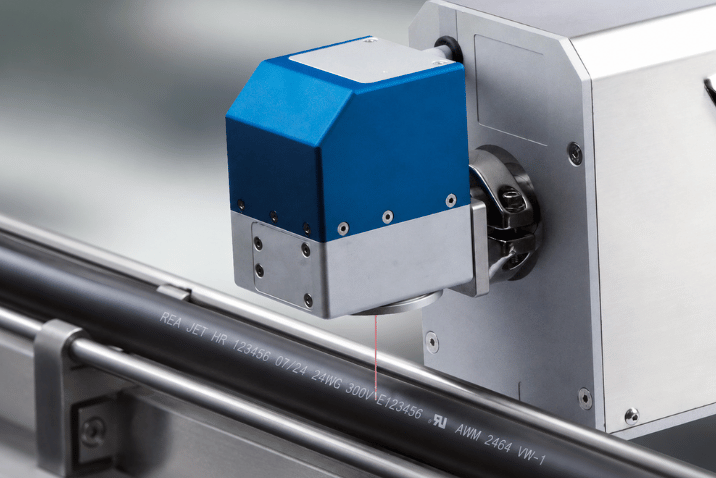

trwałe znakowanieLaserowe znakowanie kabli – kiedy warto je zastosować?
Znakowanie laserowe może wykonać trwałe oznaczenie bez nanoszenia atramentu, ale efekt zależy od materiału zewnętrznej powłoki kabla.
W tworzywach reakcja może zależeć od rodzaju polimeru, pigmentów, napełniaczy, dodatków, długości fali i parametrów procesu. Dwa przewody o podobnym wyglądzie mogą reagować inaczej, nawet jeśli nominalnie wykonano je z tego samego rodzaju tworzywa.
Nie każdy proces laserowy oznacza głębokie grawerowanie. W zależności od materiału może wystąpić zmiana koloru, spienienie, karbonizacja lub inna modyfikacja powierzchni.
Laser do znakowania kabli powinien zostać dobrany po próbie materiałowej. Należy również uwzględnić bezpieczeństwo procesu, osłony i wymagany odciąg produktów obróbki.
Nasze znakowanie na Twoim kablu
Prześlij nam próbkę kabla lub przewodu. Sprawdzimy kontrast, przyczepność, czas schnięcia, zachowanie po zwinięciu, odporność na ścieranie oraz czytelność oznaczenia przy parametrach zbliżonych do Twojej produkcji.
Skontaktuj się z REA JET i umów próbę znakowania.

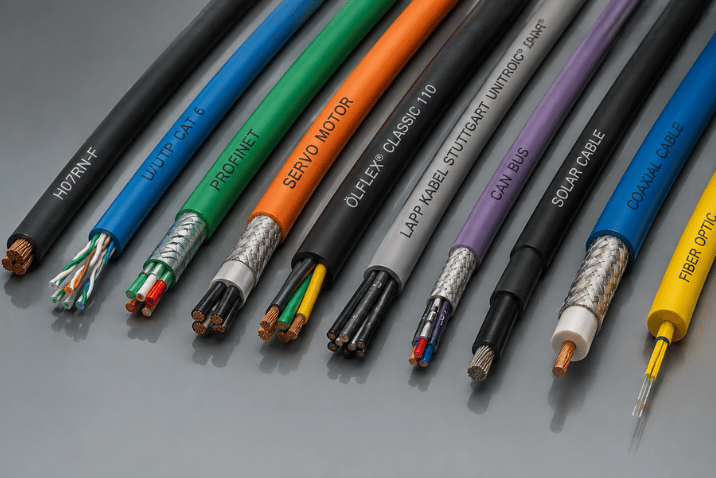

materiały i powierzchnieKable PVC, PE, gumowe i techniczne – różne powierzchnie, różne wymagania
Określenie „kabel” opisuje produkt, ale nie określa właściwości jego powierzchni. Zewnętrzna powłoka może być wykonana z PVC, PE, innych tworzyw, gumy lub mieszanek o różnych dodatkach i pigmentach.
Kable PVC
PVC, czyli polichlorek winylu, wymaga sprawdzenia przyczepności, czasu schnięcia, odporności na zginanie i zachowania po zwinięciu. Dwa materiały PVC mogą różnić się plastyfikatorami, pigmentami i dodatkami technologicznymi.
Kable PE
PE, czyli polietylen, może mieć właściwości powierzchni utrudniające przyczepność niektórych atramentów. Dlatego materiał eksploatacyjny powinien być dobrany po próbie na rzeczywistym przewodzie.
Przewody gumowe i elastomerowe
Elastyczna powierzchnia wymaga sprawdzenia zachowania oznaczenia podczas zginania i zwijania. Na ciemnych materiałach może być potrzebny jasny atrament pigmentowy.
Zobacz także drukowanie na plastiku.

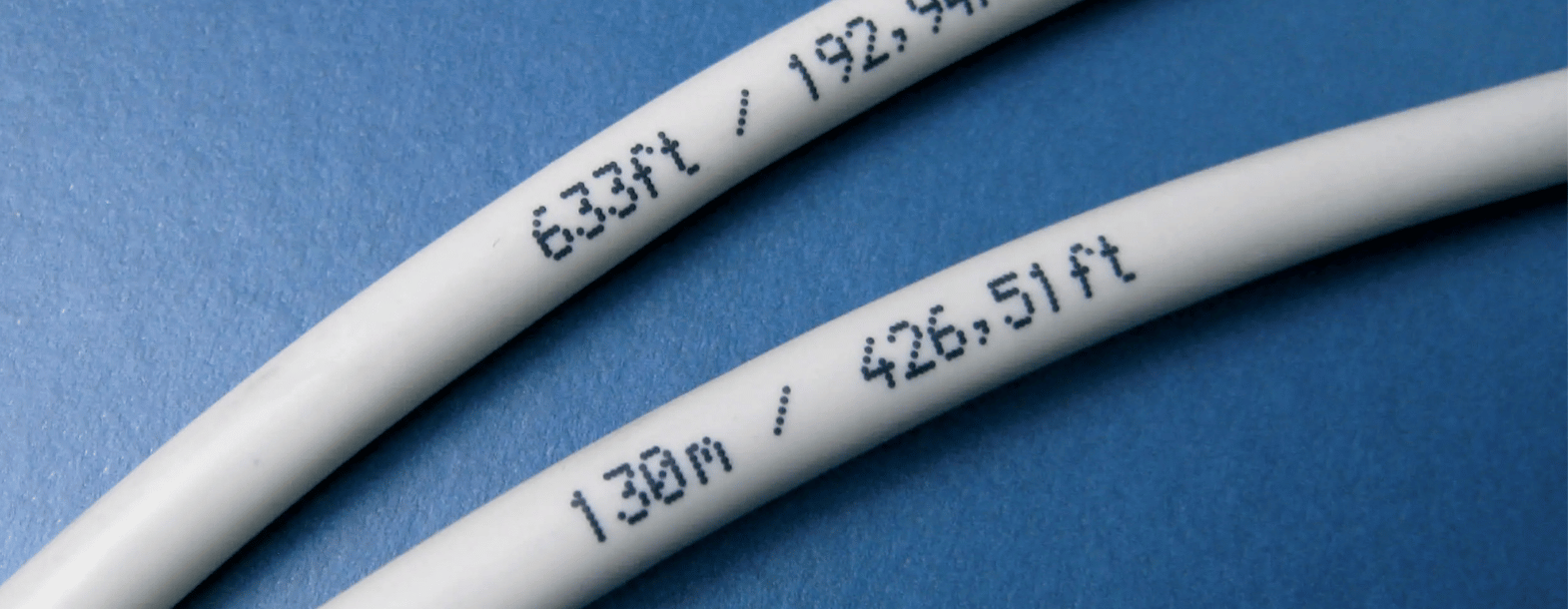

metraż i synchronizacjaJak drukować metraż na kablu? Enkoder, licznik i synchronizacja z linią
Metraż na kablu powinien być powiązany z rzeczywistym przesuwem produktu, a nie wyłącznie z czasem pracy drukarki.
System może korzystać z enkodera mierzącego ruch przewodu i wykonywać kolejne oznaczenia, np. 0001 m → 0002 m → 0003 m, uzupełnione o numer partii, datę lub oznaczenie linii.
Przy zmianie prędkości sygnał enkodera pozwala zachować relację pomiędzy ruchem produktu i generowanym nadrukiem. Enkoder pomaga synchronizować znakowanie, ale sam nie gwarantuje dokładności pomiaru długości. Na wynik wpływają również mechanika pomiaru, średnica rolki pomiarowej i ewentualny poślizg.
produkcja i ekstruzjaZnakowanie kabli podczas ekstruzji – przewody elektryczne, automotive i techniczne
Produkcja kabla jest procesem ciągłym. Punkt nadruku powinien zostać wybrany tak, aby powierzchnia była wystarczająco stabilna, a przed kontaktem z prowadnicą lub nawijarką pozostał czas potrzebny na utrwalenie oznaczenia.
Przy znakowaniu podczas ekstruzji znaczenie mają: rzeczywista prędkość linii, temperatura powierzchni, wilgoć, stabilność położenia, odległość głowicy, sygnał enkodera oraz czas do zwinięcia.
Na kablach energetycznych i przewodach elektrycznych można nanosić m.in. typ, przekrój, parametry techniczne, metraż i numer partii. W automotive nadruk może wspierać identyfikację wariantu, procesu i partii.
Nie istnieje jedna uniwersalna odległość od ekstrudera, w której zawsze należy montować urządzenie. Właściwy punkt znakowania wynika z warunków powierzchni i kolejnych etapów procesu.
dane i identyfikacjaMetraż, numer partii i dane identyfikacyjne na kablu
Na kablach i przewodach można nanosić nazwę lub znak producenta, typ i indeks, przekrój, liczbę żył, numer partii / LOT, datę produkcji, numer zlecenia, numer seryjny, metraż oraz krótkie kody 1D lub 2D.
Oznaczenie może być fizycznym identyfikatorem cyfrowego rekordu produkcyjnego. Jeżeli treść jest pobierana z PLC, MES lub ERP, kabel można powiązać z konkretnym zleceniem, partią surowca, linią i zmianą.
Automatyczny transfer danych ogranicza ręczne przepisywanie, ale nie zastępuje kontroli źródła. Drukarka może poprawnie nanieść błędną informację, jeżeli błędna treść została przekazana z systemu nadrzędnego.
Szerszy przegląd: systemy znakowania i identyfikacji produktów.
nadruk bezpośredni czy oznacznik?Drukarka do kabli a drukarki etykiet i termotransferowe – czym się różnią?
Fraza „drukarka do kabli” może oznaczać dwa różne typy urządzeń. Przemysłowa drukarka REA JET nanosi oznaczenie bezpośrednio na powierzchnię kabla podczas produkcji. Drukarki etykiet przygotowują natomiast oddzielny nośnik, który później jest mocowany do gotowego przewodu.
W oznaczaniu przewodów elektrycznych w gotowych instalacjach stosowane są m.in. etykiety samoprzylepne, oznaczniki, flagi, koszulki i rurki termokurczliwe. Drukarki termotransferowe mogą wykonywać nadruk na odpowiednich etykietach i materiałach termokurczliwych.
Takie rozwiązania są szczególnie użyteczne podczas wykonywania instalacji elektrycznych, szaf sterowniczych i wiązek kablowych. Bezpośrednie znakowanie REA JET odpowiada natomiast przede wszystkim potrzebom producenta kabla w procesie ciągłym.
O wyborze nie decyduje wyłącznie trwałość, lecz etap życia produktu, miejsce nanoszenia informacji i sposób automatyzacji procesu. Gdy potrzebna jest osobna etykieta produktowa, można również rozważyć automatyczne etykietowanie REA LABEL.
integracja i oprogramowanieIntegracja drukarki do kabli z linią, enkoderem i systemem MES/ERP
Kompletna instalacja znakująca może obejmować: enkoder → czujnik → wybór projektu → pobranie danych → wykonanie nadruku → aktualizację licznika → kontrolę oznaczenia.
System może otrzymywać informacje z PLC, MES, ERP, bazy danych albo oprogramowania zarządzającego produkcją. Przy kablach szczególne znaczenie ma synchronizacja z rzeczywistą prędkością produktu.
Układ powinien uwzględniać możliwy poślizg, zmianę średnicy, drgania oraz odległość pomiędzy punktem pomiaru i głowicą drukującą.
Automatyczny transfer danych ogranicza ręczne przepisywanie, ale powinien być połączony z kontrolą zgodności projektu i aktualnego zlecenia.
Oznaczenie na kablu może wspierać identyfikowalność produktu, jeżeli numer partii, numer seryjny, metraż lub inny identyfikator jest powiązany z odpowiednim rekordem produkcyjnym w MES, ERP lub bazie danych. Sama drukarka nie tworzy jednak kompletnego systemu traceability.
jak dobrać drukarkę?Jak dobrać drukarkę do kabli i przewodów?
Przed wyborem urządzenia należy określić materiał zewnętrznej powłoki, średnicę, kolor, prędkość linii, miejsce nadruku oraz dane, które mają być nanoszone.
- materiał: PVC, PE, guma lub inne tworzywo;
- kolor kabla i wymagany kolor nadruku;
- średnica i dopuszczalna zmiana położenia przewodu;
- rzeczywista i maksymalna prędkość linii;
- wielkość tekstu, liczba wierszy i częstotliwość nadruków;
- czas od znakowania do zwijania;
- odporność na ścieranie, chemię, temperaturę i zginanie;
- sposób pomiaru metrażu oraz źródło danych.
Mały znak + szybka linia → najpierw CIJ. Duży znak → DOD. Trwałe znakowanie bez atramentu → laser po próbie materiałowej.
To punkt wyjścia, a nie automatyczna decyzja technologiczna.
próba znakowaniaPróba znakowania na rzeczywistym kablu lub przewodzie
Najpewniejszym sposobem doboru drukarki do kabli jest test na rzeczywistym produkcie używanym w docelowej produkcji. Dwa kable o podobnym wyglądzie mogą różnić się składem powłoki, pigmentem, dodatkami i zachowaniem po zginaniu.
Podczas próby warto sprawdzić: kontrast, minimalną czytelną wielkość znaków, przyczepność, czas schnięcia, powtarzalność nadruków, odporność na ścieranie, zachowanie po zginaniu, transfer po zwinięciu, poprawność metrażu oraz czytelność przy docelowej prędkości.
W przypadku lasera dodatkowo ocenia się reakcję materiału i wpływ procesu na powierzchnię.
Prześlij próbkę kabla i parametry linii – dobierzemy zakres testu.
najczęstsze wyzwaniaJakie wyzwania stawia znakowanie kabli i przewodów?
Duża i zmienna prędkość linii
System znakujący powinien nadążać za produktem oraz zachowywać właściwy odstęp i geometrię nadruku bez zatrzymywania procesu.
Ciemna powierzchnia i niski kontrast
Na czarnych kablach często potrzebny jest jasny atrament pigmentowy. Kolor, krycie i czas schnięcia trzeba potwierdzić na rzeczywistym materiale.
Zwijanie i transfer świeżego nadruku
Świeże oznaczenie może zetknąć się z kolejną warstwą przewodu na szpuli. Test powinien obejmować gotowy, zwinięty produkt.
Metraż, synchronizacja i błędne dane
Poślizg pomiaru lub niewłaściwa treść z systemu nadrzędnego może prowadzić do poprawnie wydrukowanego, ale nieprawidłowego oznaczenia.
Masz pytania?FAQ: Najczęściej zadawane pytania
Jaka drukarka do kabli sprawdzi się na szybkiej linii?
Do małych znaków, metrażu i danych zmiennych pierwszą technologią do testu jest często CIJ. Druk odbywa się bezkontaktowo, dzięki czemu dobrze współpracuje z poruszającym się przewodem.
Czy REA JET SC 2.0 nadaje się do znakowania kabli?
Tak. SC 2.0 umożliwia druk 1–8 wierszy i pracę z prędkością liniową do 400 m/min, zależnie od konfiguracji nadruku i procesu.
Czy można znakować przewody PVC i PE?
Tak. Atrament należy dobrać do konkretnej powierzchni, ponieważ PVC, PE i inne polimery mogą różnić się dodatkami oraz właściwościami powierzchni.

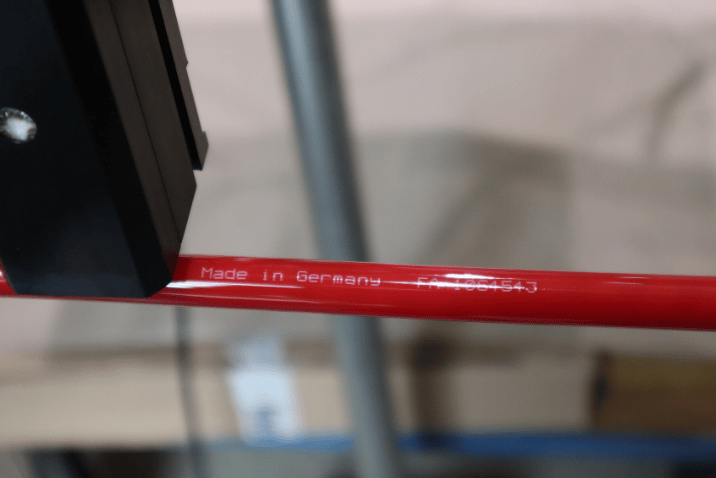

Jak wykonać biały nadruk na czarnym kablu?
Można zastosować odpowiednio dobrany biały atrament pigmentowy. Należy sprawdzić krycie, czas schnięcia, przyczepność oraz zachowanie oznaczenia po zwinięciu.
Jak drukować metraż na kablu?
System może wykorzystywać enkoder mierzący ruch produktu. Dokładność zależy również od mechaniki pomiaru i ewentualnego poślizgu.
Czy można wykonywać kody kreskowe na kablu?
Tak, jeżeli geometria powierzchni, wielkość kodu i jakość nadruku pozwalają na stabilny odczyt. Przy małych średnicach trzeba uwzględnić wpływ krzywizny.
Czy laser nadaje się do znakowania przewodów?
W wybranych materiałach tak. Efekt zależy od polimeru, pigmentów i dodatków, dlatego przed wdrożeniem potrzebna jest próba materiałowa.
Czym różni się drukarka do kabli od drukarki etykiet?
Przemysłowa drukarka do kabli wykonuje nadruk bezpośrednio na powierzchni produktu. Drukarka etykiet przygotowuje oddzielny nośnik, który jest później mocowany do przewodu.
Czy drukarki termotransferowe drukują bezpośrednio na kablu?
Najczęściej służą do nadruku na etykietach, oznacznikach i odpowiednich materiałach termokurczliwych. To inny proces niż bezpośrednie znakowanie CIJ podczas produkcji.
Czy drukarka do kabli może współpracować z MES lub ERP?
Tak. System znakujący może otrzymywać dane z PLC, MES, ERP lub bazy danych, zależnie od architektury konkretnej instalacji.
Dobierzmy drukarkę do Twoich kabli i linii produkcyjnej
Prześlij próbkę kabla oraz podstawowe parametry linii. Na tej podstawie dobierzemy technologię, atrament i zakres próby.
1 Podaj materiał powłoki, średnicę, kolor i treść oznaczenia.
2 Zbierzemy dane o prędkości, metrażu, prowadzeniu przewodu, czasie do zwijania i wymaganej trwałości.
3 Zaproponujemy CIJ, DOD lub laser oraz – jeśli warto – próbę na rzeczywistym kablu.
