znakowanie paletZnakowanie palet EPAL QR – druk kodów QR i integracja z linią produkcyjną
EPAL QR to rozwinięcie europalety EPAL, w którym każda paleta EPAL QR otrzymuje indywidualny kod QR oraz unikalny numer seryjny. Oznaczenie umożliwia jednoznaczną identyfikację konkretnego nośnika i może wspierać cyfrowe zarządzanie paletami, Track & Trace oraz integrację z procesami logistycznymi.
W produkcji seryjnej kod QR może być nanoszony przemysłową drukarką atramentową bezpośrednio na drewniany wspornik palety. Ponieważ oznaczenie zmienia się pomiędzy kolejnymi paletami, system znakujący musi obsługiwać dane zmienne, współpracować z automatyką linii i zapewniać odpowiednią jakość nadruku na wymagającej powierzchni drewna. REA JET dostarcza systemy umożliwiające automatyczne znakowanie palet bezpośrednio w procesie produkcyjnym – od pobrania danych, przez nadruk unikalnego kodu, aż po jego kontrolę i przekazanie informacji zwrotnej do systemu nadrzędnego.
EUROPALETA EPAL QREPAL QR – cyfrowa identyfikacja palet na linii produkcyjnej
W przypadku powierzchni drewnianych szczególnie istotne są właściwy dobór technologii, atramentu i parametrów druku. Drewno jest materiałem porowatym i niejednorodnym, dlatego rozwiązanie powinno zostać dobrane na podstawie rzeczywistej próbki produktu.
Cyfrowa identyfikacja palet zmienia sposób zarządzania nośnikami logistycznymi od momentu wprowadzenia standardowego kodu kreskowego. Tradycyjna, drewniana paleta EPAL, dotychczas traktowana wyłącznie jako pasywny nośnik ładunku, staje się autonomicznym źródłem danych. Cyfryzacja nośników logistycznych, realizowana przez European Pallet Association (EPAL), wprowadza na rynek pojęcie „inteligentnej palety”. Kluczowym elementem tych zmian jest trwałe, bezbłędne i unikalne znakowanie palet EPAL QR.
Dla producentów palet oraz zakładów wyposażonych w automatyczne linie zbijające, które chcą oferować wariant EPAL QR, wdrożenie oznacza konieczność przygotowania procesu do indywidualnej identyfikacji palet i obsługi danych zmiennych. Dotychczasowe wypalanie termiczne (matrycami) bloków wspornikowych nie pozwala dynamicznie zmieniać unikalnego kodu QR dla kolejnych palet.
W zautomatyzowanej produkcji palet EPAL QR można zastosować bezkontaktowy nadruk atramentowy wysokiej rozdzielczości, który pozwala nanosić unikalne kody QR i dane zmienne w czasie rzeczywistym bezpośrednio na linii produkcyjnej. Jednym z rozwiązań przeznaczonych do takiej aplikacji jest technologia piezoelektryczna REA JET GK 2.0, przeznaczona do wysokiej jakości nadruku na chłonnych i porowatych powierzchniach, w tym na drewnie.
CO TO JEST EPAL QRCzym jest inteligentna paleta EPAL z kodem QR?
Europaleta EPAL QR łączy fizyczny nośnik logistyczny z jego indywidualnym identyfikatorem cyfrowym. Kod QR przypisany do konkretnej palety pozwala odróżnić ją od innych egzemplarzy znajdujących się w obiegu.
EPAL Euro Pallet QR to cyfrowy wariant europalety EPAL wyposażony w indywidualny kod QR i unikalny numer seryjny. Produkcja wariantu QR jest obecnie opcjonalna – klasyczne palety EPAL pozostają w obiegu i nie muszą być automatycznie zastępowane paletami QR.
Kod QR jest elementem indywidualnej identyfikacji palety. Każda paleta EPAL QR otrzymuje indywidualny kod QR oraz unikalny numer seryjny, dzięki czemu może być rozpoznawana jako konkretny nośnik. Nadrukowany kod QR na palecie EPAL QR pozwala powiązać fizyczny nośnik z jego indywidualnym identyfikatorem i wykorzystać ten identyfikator w cyfrowych procesach logistycznych.
Skanowanie kodu za pomocą odpowiedniego terminala magazynowego lub kompatybilnego urządzenia mobilnego umożliwia identyfikację nośnika i wykorzystanie jego numeru w systemach przedsiębiorstwa, np. WMS lub ERP. Zakres informacji dostępnych po odczycie zależy od sposobu wdrożenia oraz systemów, z którymi identyfikator palety został zintegrowany.
Paleta EPAL QR posiada indywidualny kod QR i numer seryjny, dzięki czemu może być jednoznacznie identyfikowana w procesach produkcyjnych i logistycznych. W ten łatwy sposób gromadząc dane dotyczące nośników zapewniamy proste zarządzanie zasobami w swoich firmach. Indywidualna identyfikacja może wspierać zarządzanie pulą palet i zwiększać przejrzystość ich przepływu w procesach logistycznych. Palety EPAL QR są w pełni wymienne z tradycyjnymi paletami EPAL i podlegają tym samym rygorom jakości.
Standardowy model palety EPAL ma wymiary 1200 × 800 × 144 mm i może unieść obciążenie do 1500 kg w ruchu.
Znakowanie palet na linii produkcyjnejZnakowanie palet EPAL QR na linii produkcyjnej
Automatyczne znakowanie palet można wykonywać bezpośrednio podczas procesu ich produkcji lub transportu na przenośniku. Głowica drukująca jest instalowana w miejscu, w którym znakowana powierzchnia znajduje się w kontrolowanej pozycji względem drukarki. System może być zsynchronizowany z czujnikiem produktu, transporterem, enkoderem lub sterownikiem maszyny. W odpowiednim momencie drukarka otrzymuje sygnał i wykonuje nadruk przypisany do konkretnej palety.
Treść nie musi być identyczna na każdym produkcie. Cyfrowe systemy znakujące umożliwiają automatyczną zmianę numerów, kodów, danych produkcyjnych czy informacji logistycznych pomiędzy kolejnymi paletami. Takie rozwiązanie jest szczególnie przydatne przy produkcji seryjnej, gdzie znakowanie musi nadążać za wydajnością zbijarki lub innej maszyny produkcyjnej.
Drukarka do znakowania paletCo można drukować bezpośrednio na palecie?
Nowoczesne przemysłowe drukarki atramentowe mogą nanosić na drewno zarówno proste oznaczenia, jak i bardziej rozbudowane informacje. W zależności od technologii mogą to być: nazwa i logo producenta, numer partii, numer seryjny, kod produktu, oznaczenie jakościowe, tekst wielowierszowy, kod kreskowy, kod QR, Data Matrix, dane logistyczne, oznaczenie odbiorcy czy informacje pobierane automatycznie z systemu produkcyjnego.
Jeżeli chcesz poznać szerzej możliwości znakowania tego materiału, zobacz również stronę drukowanie na drewnie – znakowanie palet, płyt i desek.
Technologie znakowaniaDlaczego tradycyjna wypalarka nie wystarcza do indywidualnych kodów QR?
Przez dziesięciolecia standardowym sposobem nanoszenia znaków EPAL czy IPPC na wsporniki paletowe było znakowanie przez wypalarki. Metalowe matryce rozgrzewane do wysokich temperatur trwale wypalały grafiki w strukturze drewna. Choć metoda ta sprawdzała się przy powtarzalnych, statycznych logotypach, w dobie cyfryzacji osiągnęła swój absolutny kres technologiczny.
Kluczowy problem: Dotychczasowe, tradycyjne wypalarki nie są w stanie znakować zmiennych kodów QR.
Każda europaleta EPAL QR wymaga, aby nośnik schodzący z linii produkcyjnej posiadał indywidualny kod QR i całkowicie unikalny numer seryjny zaszyty w strukturze pikseli. Fizyczna matryca wypalarki ma stałe wymiary i kształt. Nie ma możliwości dynamicznej zmiany geometrii punktów grzewczych w ułamku sekundy.
Próba użycia statycznego kodu na wszystkich produktach przekreśliłaby ideę jednostkowego śledzenia (traceability). Nowoczesne drukarki atramentowe stają się jedyną technologią zdolną sprostać wymaganiom gospodarki opartej na danych zmiennych, optymalizując czasy procesów na rynku korzystając z automatyzacji.
Zobacz również praktyczne wdrożenie drukarki do znakowania palet jako alternatywy dla tradycyjnych metod znakowania.
WyzwaniaNajważniejsze elementy automatycznego znakowania palet EPAL QR
Cyfrowa identyfikacja palety
Unikalny kod QR pozwala jednoznacznie rozróżnić poszczególne palety i wykorzystać ich identyfikatory w cyfrowych procesach logistycznych.
Automatyczna obsługa danych
Dane dla kolejnej palety mogą być przekazywane automatycznie do systemu znakującego, co ogranicza ręczne przepisywanie numerów i ryzyko pomyłek operatora.
Integracja z linią produkcyjną
System znakujący może współpracować z czujnikami, enkoderem, PLC i systemem nadrzędnym, dzięki czemu nadruk staje się elementem automatycznego procesu produkcyjnego.
Kontrola odczytu po nadruku
Za strefą druku można zastosować skaner lub system wizyjny, który potwierdzi czytelność kodu i przekaże wynik kontroli do systemu nadrzędnego.
znakowanie paletJak zapewnić czytelność kodu QR na drewnie?
Drewno nie jest jednorodnym podłożem drukarskim. Nawet elementy pochodzące z tej samej partii mogą różnić się chłonnością, wilgotnością, strukturą włókien, kolorem i chropowatością. Atrament może wnikać w drewno w różnym stopniu, a sęki i nierówności wpływają na geometrię drobnych elementów nadruku. Ma to szczególne znaczenie przy kodach kreskowych i kodach QR, gdzie czytelność zależy od zachowania właściwego kontrastu oraz kształtu poszczególnych elementów kodu.
Dlatego przy wdrożeniu należy uwzględnić nie tylko rozdzielczość drukarki, ale również sposób prowadzenia palety, odległość głowicy, prędkość produktu, parametry atramentu i rzeczywisty stan powierzchni drewna.
W aplikacjach wymagających wysokiej jakości kodów rekomendujemy wykonanie prób na rzeczywistych klockach lub deskach paletowych.
traceabilityJak dobrać technologię druku do palet EPAL QR?
Dobór drukarki zależy przede wszystkim od wielkości oznaczenia i oczekiwanej jakości nadruku.
| Technologia | Kiedy warto ją zastosować? | Typowe nadruki |
|---|---|---|
| Piezo wysokiej rozdzielczości | Gdy potrzebne są dokładniejsze teksty, logo, grafiki i kody | QR, kody 1D/2D, logo, numery, dane zmienne |
| DOD dużych znaków | Gdy priorytetem jest duży i czytelny nadruk na wymagającej powierzchni | duże cyfry, tekst, symbole, oznaczenia produkcyjne |
W zastosowaniach wymagających dokładniejszego nadruku na powierzchniach chłonnych warto rozważyć drukarki wysokiej rozdzielczości REA JET.
Jeżeli oznaczenie ma być większe, czytelne z większej odległości lub nanoszone na bardziej wymagającą powierzchnię, rozwiązaniem mogą być drukarki dużych znaków DOD.
traceabilityEPAL QR w logistyce – identyfikacja, WMS i ERP
Rozwój kodów EPAL QR wpisuje się w szerszy kierunek cyfryzacji i zwiększania identyfikowalności nośników logistycznych. Cyfrowa identyfikacja palet wpisuje się w szerszy kierunek zwiększania identyfikowalności i ponownego wykorzystania opakowań, ale EPAL QR nie należy utożsamiać z obowiązkowym Cyfrowym Paszportem Produktu. Zakres danych dostępnych dla konkretnej palety zależy od architektury systemu, sposobu integracji oraz informacji udostępnianych przez użytkownika procesu.
Identyfikator palety może zostać wykorzystany w procesach cyfrowych przedsiębiorstwa, jeżeli zostanie powiązany z odpowiednim systemem IT. Systemy śledzenia zyskują nowe narzędzie. Zamiast operować na poziomie dokumentów papierowych lub nieprawidłowo wypełnionych kwitów paletowych, operator zyskuje wgląd w jednostkowy nośnik.
Może to zwiększać przejrzystość przepływu nośników w łańcuchu logistycznym, ograniczać ręczne przepisywanie danych i wspierać automatyzację operacji magazynowych. W przypadku wycofania produktu powiązanie nośnika z transportowanymi towarami zapewni ciągłą widoczność, co pozwoli uniknąć strat wynikających z błędów. Użytkownicy uzyskają przejrzystość i redukują wysiłek potrzebny na weryfikację kwitów paletowych w swoich firmach.
Od 1 stycznia 2024 roku na polskim rynku dostępne są palety EPAL z kodem QR, które zastępują tradycyjne oznaczenia EPAL na prawym wsporniku. Kody QR na europaletach EPAL umożliwiają autentykację nośników oraz integrację z procesami cyfrowymi w logistyce, co zwiększa efektywność całego łańcucha dostaw. Każda europaleta EPAL QR jest unikatowa i pozwala na gromadzenie danych dotyczących lokalizacji oraz historii, co zwiększa przejrzystość w zarządzaniu paletami.
Partnerstwo dla innowacjiEPAL QR, PPWR, IPPC i SSCC – czym się różnią?
EPAL QR, PPWR, IPPC i SSCC dotyczą różnych warstw procesu i nie powinny być traktowane jako zamienne oznaczenia. EPAL QR identyfikuje konkretną paletę, PPWR reguluje opakowania i odpady opakowaniowe, IPPC / ISPM 15 dotyczy wymagań fitosanitarnych dla drewna, a SSCC identyfikuje jednostkę logistyczną.
EPAL QR nie jest prostym „kodem wymaganym przez PPWR”. PPWR jest regulacją prawną, natomiast EPAL QR jest rozwiązaniem funkcjonującym w systemie EPAL. Oznaczenie IPPC wynika z odrębnych wymagań fitosanitarnych, a SSCC identyfikuje jednostkę logistyczną z towarem. Szczegółowe wymagania dla konkretnego oznaczenia należy zawsze sprawdzać w aktualnej dokumentacji odpowiedniego systemu lub organizacji. System drukujący jest narzędziem wykonującym nadruk, a nie źródłem uprawnień do stosowania regulowanych znaków.
Przy wdrożeniu należy rozdzielić wymagania EPAL, przepisy PPWR, oznaczenia IPPC oraz identyfikację SSCC i dla każdego z tych obszarów stosować właściwe zasady oraz aktualną dokumentację.
Wymagania techniczneJak powstaje kod QR na palecie EPAL?
W przypadku EPAL QR oznaczenie nie jest zwykłą grafiką drukowaną wielokrotnie w tej samej formie. Każda kolejna paleta musi otrzymać właściwy dla niej identyfikator. Proces można podzielić na cztery etapy:
1. Pobranie danych dla konkretnej palety: system produkcyjny otrzymuje dane, które mają zostać wykorzystane do utworzenia oznaczenia, np. unikalny numer seryjny i treść kodu QR.
2. Przekazanie danych do systemu znakującego: dane mogą zostać przesłane automatycznie do kontrolera drukarki, co pozwala zmieniać treść nadruku pomiędzy kolejnymi paletami bez zatrzymywania linii.
3. Nadruk bezpośrednio na drewnie: przemysłowa głowica drukująca nanosi oznaczenie na właściwy element palety. W przypadku danych zmiennych druk odbywa się cyfrowo, bez wykonywania nowej fizycznej matrycy dla każdego numeru.
4. Kontrola kodu po nadruku: za strefą znakowania można zastosować skaner lub system wizyjny, który sprawdzi czytelność oznaczenia i przekaże wynik do systemu nadrzędnego.
Wyzwania technologiczneREA JET GK 2.0 – drukarka do znakowania palet i drewna
REA JET GK 2.0 wykorzystuje technologię Piezo Ink Jet i jest przeznaczony przede wszystkim do znakowania chłonnych oraz porowatych powierzchni, takich jak drewno, papier i karton. Technologia umożliwia nanoszenie tekstów, grafik, logo, kodów kreskowych oraz kodów 2D bezpośrednio na produkt. Dzięki temu może być wykorzystywana między innymi przy znakowaniu klocków i desek paletowych.
W przypadku palet szczególnie istotna jest możliwość drukowania danych zmiennych. Treść kolejnego nadruku może różnić się od poprzedniego bez wymiany fizycznej matrycy. Pozwala to wykorzystać system nie tylko do znaków stałych, ale również do numeracji, identyfikacji jednostkowej oraz drukowania indywidualnych kodów.
atrament do znakowania paletAtrament i trwałość nadruku na drewnie
W przypadku produkcji europalet, żaden komponent procesu technologicznego nie może być przypadkowy. Dotyczy to w szczególności chemii przemysłowej.
W aplikacjach EPAL należy stosować wyłącznie materiały eksploatacyjne i konfiguracje dopuszczone dla danego procesu. Dobór atramentu powinien być potwierdzony dla konkretnej powierzchni, wymaganej trwałości i aktualnych wymagań EPAL.
Przy doborze atramentu należy zweryfikować jego zachowanie na rzeczywistym drewnie laboratoryjne pod kątem odporności na ekstremalne warunki atmosferyczne oraz czynniki mechaniczne. Trwałość nadruku zależy od rodzaju drewna, przygotowania powierzchni, formulacji atramentu oraz warunków, w jakich paleta będzie eksploatowana i przechowywana.
Przy aplikacjach objętych wymaganiami EPAL należy sprawdzić aktualne dopuszczenia dotyczące procesu i materiałów eksploatacyjnych. Dlatego przed wdrożeniem rekomendujemy próbę na rzeczywistym drewnie oraz weryfikację wymaganej trwałości i czytelności nadruku.
Nasze znakowanie na Twojej palecie EPAL QR
Chcesz przekonać się, jak wyraźny i trwały jest nadruk za pomocą drukarek REA JET? Zaproś nas na prezentację urządzenia lub zamów nadruk próbny na wsporniku paletowym – bez żadnych opłat, bez zobowiązania i bez ryzyka.
znakowanie paletBezpośredni nadruk na drewnie czy etykieta?
Nie każde oznaczenie logistyczne musi być drukowane bezpośrednio na palecie. Bezpośredni nadruk na drewnie i etykieta pełnią inne funkcje i mogą być stosowane równolegle.
Bezpośredni nadruk dobrze sprawdza się przy danych związanych z samym nośnikiem, ponieważ oznaczenie powstaje bezpośrednio na drewnie i nie wymaga aplikacji oddzielnego materiału.
Etykieta jest z kolei dobrym rozwiązaniem dla rozbudowanych danych logistycznych, np. SSCC. W praktyce unikalny kod związany z samą paletą może znajdować się bezpośrednio na drewnie, a etykieta identyfikować konkretną jednostkę logistyczną z towarem.

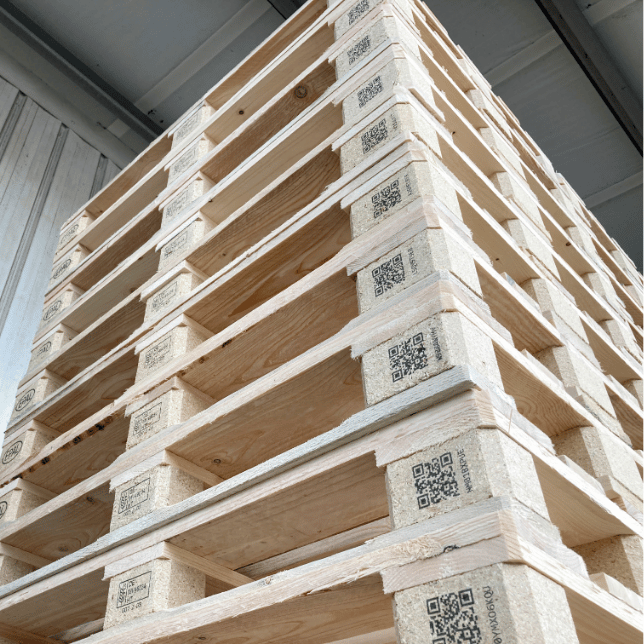

znakowanie palet epal qrZnakowanie palet EPAL QR
EPAL Euro Pallet QR to rozwinięcie klasycznej europalety EPAL, w którym każda paleta otrzymuje indywidualny kod QR i unikalny numer seryjny.

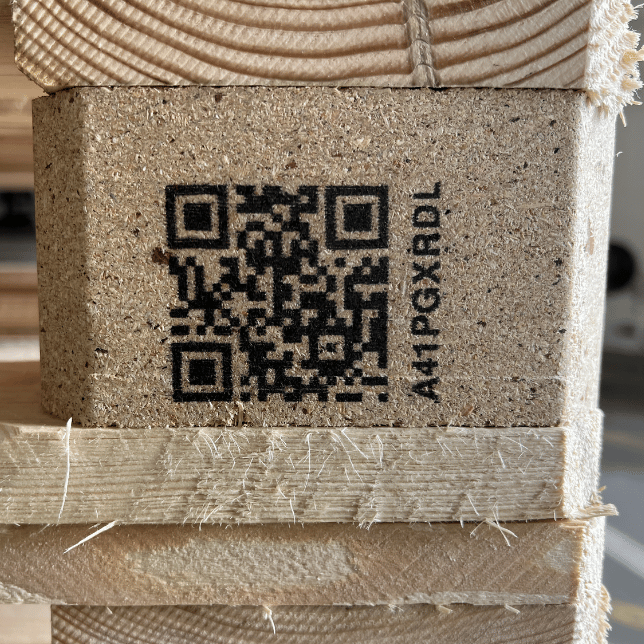

Kod umieszczany jest na prawych klockach narożnych. Pozwala jednoznacznie identyfikować konkretną paletę i może być odczytywany zarówno ręcznie, jak i automatycznie.
Indywidualna identyfikacja ułatwia powiązanie fizycznego nośnika z informacjami wykorzystywanymi w procesach logistycznych. Paleta może dzięki temu stać się identyfikowalnym elementem przepływu materiałowego, a nie wyłącznie anonimowym nośnikiem ładunku.
EPAL Euro Pallets QR pozostają wymienne w otwartym poolu EPAL.
Aktualne informacje dotyczące systemu można znaleźć na oficjalnej stronie EPAL Euro Pallet QR.
jak drukować kody QRJak wykonywane są kody QR na paletach EPAL?
EPAL stosuje do znakowania palet QR druk atramentowy Inkjet. Każda paleta otrzymuje indywidualne oznaczenie, dlatego system drukujący musi obsługiwać dane zmienne.
W przypadku licencjonowanej produkcji EPAL Euro Pallet QR stacja drukująca jest częścią procesu produkcyjnego, a indywidualne kody są przekazywane do procesu znakowania.
To zasadniczo różni takie zastosowanie od klasycznego nadruku stałego logo.
Fizyczna matryca może wielokrotnie wykonać ten sam wzór, natomiast cyfrowa drukarka przemysłowa może otrzymywać nową treść dla każdej kolejnej palety.
Drukarka przemysłowa REA JET GK 2.0REA JET GK 2.0 – drukarka do znakowania palet EPAL QR
Wybór odpowiedniego systemu aplikacyjnego decyduje o ciągłości ruchu zakładu produkcyjnego. Urządzeniem, które redefiniuje standardy w branży drzewnej, jest system REA JET GK 2.0. Jest to zaawansowane rozwiązanie działające w technologii piezoelektrycznej.
Specyfikacja techniczna i przewagi operacyjne REA JET GK 2.0:
Wysokość nadruku z jednej głowicy: Do 50 mm (opcjonalnie do 100mm), co pozwala na pokrycie całej powierzchni klocka wspornikowego bez konieczności łączenia programowego mniejszych głowic.
Rozdzielczość pionowa: 128 pikseli (opcjonalnie do 256 pikseli), zapewniająca idealnie ostre krawędzie grafiki i kodu QR EPAL na paletach.
Prędkość pracy: Urządzenie pracuje z prędkościami liniowymi dochodzącymi do 200 m/min. Pozwala to na pełną synchronizację z liniami o wysokiej wydajności, eliminując powstawanie wąskich gardeł w procesie produkcyjnym palet.
Warunki przemysłowe: GK 2.0 jest przeznaczona do pracy przemysłowej i posiada klasę ochrony IP65. Przy aplikacjach w branży drzewnej należy dodatkowo uwzględnić zapylenie, sposób montażu i dostęp serwisowy.
Eksploatacja: System dozuje atrament cyfrowo, a rzeczywisty koszt znakowania zależy od powierzchni zadruku, projektu, parametrów linii i wybranej formulacji atramentu. Porównanie z innymi metodami powinno być wykonane dla konkretnej aplikacji.
Znakowanie palet epal QRJak może wyglądać stanowisko znakowania palet EPAL QR?
Implementacja systemu w nowoczesnym zakładzie wymaga przemyślanej architektury stanowiska znakującego. W typowym wdrożeniu proces realizowany jest bezpośrednio po etapie zbicia palety, na transporterze wyjściowym, zachowując czasy procesów i wydajność linii produkcyjnej.
Schemat konfiguracji sprzętowej stanowiska REA JET GK 2.0:
W zależności od konstrukcji maszyny system może obejmować jedną lub kilka głowic drukujących rozmieszczonych po odpowiednich stronach transportera. Dokładny układ wynika z miejsca nadruku, sposobu prowadzenia palety, dostępnej przestrzeni oraz wydajności linii.
Głowice pracują w precyzyjnie zaprogramowanej sekwencji dynamicznej, nanosząc oznaczenia na kolejne wsporniki w ułamku sekundy:
Element stanowiska | Rola w procesie znakowania | Znaczenie dla procesu |
Głowica lub głowice REA JET | Nanoszenie kodu QR, numeru seryjnego i innych danych zmiennych | Automatyczny nadruk bez wymiany fizycznej matrycy |
Czujnik, enkoder lub PLC | Synchronizacja nadruku z pozycją palety i prędkością transportera | Wykonanie nadruku we właściwym momencie cyklu maszyny |
Skaner lub system wizyjny | Odczyt oznaczenia bezpośrednio po wydrukowaniu | Kontrola czytelności i przekazanie wyniku do systemu nadrzędnego |
Dokładny układ stanowiska zawsze powinien wynikać z budowy linii, sposobu prowadzenia palety, dostępnej przestrzeni i wymaganych miejsc nanoszenia oznaczeń. Przed wdrożeniem warto wykonać próby na rzeczywistych elementach palety.
proces znakowania i odczytu kodów QRDruk kodu to nie wszystko – kontrola odczytu po znakowaniu
Samo pojawienie się kodu na drewnie nie daje jeszcze pewności prawidłowego odczytu w całym procesie produkcyjnym i logistycznym. Dlatego stanowisko można rozbudować o kontrolę kodu bezpośrednio po wydrukowaniu. Skaner lub system wizyjny może potwierdzić czytelność oznaczenia i przekazać wynik do systemu nadrzędnego.
Przebieg procesu weryfikacji w pętli zamkniętej:
Generowanie i druk: system otrzymuje identyfikator dla kolejnej palety, generuje odpowiedni kod QR i przekazuje treść do drukarki, która nanosi oznaczenie na drewno.
Odczyt po nadruku: za strefą druku skaner lub kamera odczytuje wykonane oznaczenie i sprawdza, czy kod może zostać poprawnie rozpoznany.
Weryfikacja: wynik odczytu jest porównywany z oczekiwanym stanem procesu, a zakres kontroli może obejmować prosty odczyt lub bardziej rozbudowaną analizę jakości oznaczenia.
Informacja zwrotna: wynik kontroli trafia do systemu nadrzędnego. Jeżeli oznaczenie nie spełnia wymagań, paleta może zostać skierowana do dodatkowej kontroli lub poprawek.
Jeśli kod zostanie poprawnie odczytany, system może zarejestrować pozytywny wynik kontroli. Jeżeli kod jest nieczytelny lub niezgodny z oczekiwanymi danymi, sposób dalszej obsługi palety powinien wynikać z automatyki i procedur konkretnego zakładu.
KORZYŚCICo daje automatyczne znakowanie palet kodem QR?
Automatyczne znakowanie palet kodem QR pozwala połączyć nadruk z danymi produkcyjnymi i automatyką linii. Najważniejsze korzyści wynikają z ograniczenia operacji ręcznych, obsługi danych zmiennych i możliwości kontroli odczytu:
Automatyzacja procesu: nadruk może być wykonywany bezpośrednio w cyklu maszyny, bez tworzenia osobnego ręcznego stanowiska znakującego.
Obsługa danych zmiennych: kolejne palety mogą otrzymywać indywidualne numery seryjne i kody QR bez wymiany fizycznej matrycy.
Integracja z systemami: dane mogą być pobierane z PLC lub systemów nadrzędnych, takich jak ERP, MES czy WMS, zależnie od architektury zakładu.
Kontrola odczytu: za strefą druku można zastosować skaner lub system wizyjny, który potwierdzi czytelność oznaczenia i przekaże wynik do systemu nadrzędnego.
Elastyczność procesu: system cyfrowy może być dostosowany do różnych projektów oznaczeń, miejsc nadruku i sposobów integracji, bez konieczności przygotowywania nowej matrycy dla każdej zmiany danych.
identyfikacja paletZnakowanie palet jako element Track & Trace - kod 2D w nowoczesnym łańcuchu dostaw
Unikalny identyfikator palety może wspierać automatyczną identyfikację nośników w magazynie i centrum dystrybucyjnym. Kod QR może być odczytywany w punktach kontrolnych i wykorzystywany przez system przedsiębiorstwa do powiązania fizycznej palety z odpowiednimi danymi.
W zależności od infrastruktury magazynu identyfikator może być odczytywany przez skaner, kamerę lub kompatybilne urządzenie mobilne. Bezpośredni nadruk na drewnie eliminuje sam proces aplikacji etykiety, ale jego trwałość i czytelność zawsze należy potwierdzić dla konkretnego podłoża i warunków użytkowania.
Identyfikator palety może zostać powiązany z jednostką logistyczną lub operacją magazynową, jeżeli przewiduje to architektura systemu. Pozwala to ograniczyć ręczne przepisywanie danych i zwiększyć przejrzystość przepływu nośników.
Rzeczywiste korzyści z cyfrowej identyfikacji zależą od tego, w jaki sposób identyfikator jest wykorzystywany przez systemy firmy. Drukarka jest jednym z elementów rozwiązania i nie zastępuje WMS, ERP, MES ani systemu zarządzającego danymi.
unikalne kody zmienneIntegracja EPAL QR z systemami nadrzędnymi
Unikalny identyfikator palety może wspierać automatyczną identyfikację nośników w magazynie i centrum dystrybucyjnym. Kod QR może być odczytywany w punktach kontrolnych i wykorzystywany przez system przedsiębiorstwa do powiązania fizycznej palety z odpowiednimi danymi.
W zależności od infrastruktury magazynu identyfikator może być odczytywany przez skaner, kamerę lub kompatybilne urządzenie mobilne. Bezpośredni nadruk na drewnie eliminuje sam proces aplikacji etykiety, ale jego trwałość i czytelność zawsze należy potwierdzić dla konkretnego podłoża i warunków użytkowania.
Identyfikator palety może zostać powiązany z jednostką logistyczną lub operacją magazynową, jeżeli przewiduje to architektura systemu. Pozwala to ograniczyć ręczne przepisywanie danych i zwiększyć przejrzystość przepływu nośników.
Rzeczywiste korzyści z cyfrowej identyfikacji zależą od tego, w jaki sposób identyfikator jest wykorzystywany przez systemy firmy. Drukarka jest jednym z elementów rozwiązania i nie zastępuje WMS, ERP, MES ani systemu zarządzającego danymi.
drukowanie na paletachDrukowanie na paletach a tradycyjne wypalanie
Tradycyjne wypalanie dobrze sprawdza się w przypadku powtarzalnych, niezmiennych oznaczeń. Matryca ma jednak stały kształt.
Przy numerach seryjnych i indywidualnych kodach QR sytuacja jest inna. Treść musi zmieniać się pomiędzy kolejnymi produktami, dlatego znacznie większe możliwości daje druk cyfrowy.
Drukarka atramentowa umożliwia zmianę projektu programowo i może nanosić oznaczenie bez mechanicznego kontaktu z drewnem.
Nie oznacza to jednak, że druk cyfrowy zawsze powinien zastępować wypalanie. Wybór technologii zależy od rodzaju oznaczenia, wymagań producenta, standardu palety, warunków produkcji i oczekiwanej trwałości.
Praktyczne wykorzystanie takiego rozwiązania pokazujemy w naszym case study drukarki do palet i znakowania drewna.
znakowanie palet IPPCZnakowanie palet IPPC – ważne rozróżnienie
Drukarka może technicznie odwzorować określony znak lub symbol na drewnie, ale samo posiadanie drukarki nie daje prawa do nanoszenia oznaczeń regulowanych lub certyfikowanych.
Dotyczy to między innymi oznaczenia IPPC.
Prawo do stosowania określonego oznaczenia wynika z odpowiednich procedur, uprawnień i spełnienia wymagań dotyczących produktu oraz procesu. System drukujący jest narzędziem wykonującym nadruk, a nie jednostką nadającą producentowi certyfikację.
To samo rozróżnienie należy zachować w przypadku oznaczeń wynikających z systemu EPAL.
znakowanie palet, skrzyńZnakowanie palet, skrzyń i innych opakowań drewnianych
Technologia stosowana przy paletach może znaleźć zastosowanie również przy innych elementach drewnianych.
Producent może potrzebować oznaczać skrzynie transportowe, skrzyniopalety, deski, belki, płyty, elementy konstrukcyjne lub opakowania drewniane.
W takich zastosowaniach dobór technologii zależy od wielkości oznaczenia i jakości powierzchni. Więcej przykładów znajdziesz na stronie znakowanie drewna i wyrobów drewnianych oraz w sekcji dotyczącej znakowania skrzyniopalet i drewnianych skrzyń.
traceabilityZnakowanie palet jako element Traceability
Automatyczne znakowanie umożliwia przypisanie oznaczenia do konkretnej palety, partii lub procesu produkcyjnego.
Jeżeli system drukujący otrzymuje dane automatycznie, oznaczenie może zostać powiązane z informacjami znajdującymi się w systemie nadrzędnym przedsiębiorstwa.
Pozwala to ograniczyć ręczne przepisywanie danych i tworzy podstawę do śledzenia nośnika w kolejnych etapach procesu.
Zakres integracji zawsze należy jednak dostosować do infrastruktury konkretnego zakładu – drukarka może być jednym z elementów systemu identyfikacji, ale nie zastępuje ERP, MES, WMS ani innych systemów zarządzających danymi.
jak dobrać?Jak dobrać system do znakowania palet?
Najlepszy system dobiera się na podstawie rzeczywistej aplikacji, a nie wyłącznie katalogowej rozdzielczości urządzenia.
Przed doborem warto określić rodzaj palety i drewna, wygląd oznaczenia, jego wymiary, lokalizację nadruku, prędkość linii, sposób prowadzenia produktu, rodzaj danych zmiennych, wymagany kontrast i warunki panujące w zakładzie.
Przy kodach kreskowych i 2D dodatkowo należy sprawdzić, czy wybrana konfiguracja zapewnia odpowiednią jakość kodu na rzeczywistej powierzchni.
Dlatego przed wdrożeniem rekomendujemy próbę nadruku.
Skontaktuj się z REA JET Polska i prześlij przykładowy klocek, deskę lub element palety oraz projekt oznaczenia. Na podstawie prób można dobrać technologię, atrament i konfigurację stanowiska.
Masz pytania?FAQ – najczęściej zadawane pytania o EPAL QR
Czy każda europaleta EPAL musi mieć kod QR?
Nie należy utożsamiać każdej europalety EPAL z europaletą EPAL QR. EPAL QR jest określonym rozwiązaniem cyfrowej identyfikacji palet, a aktualne zasady jego stosowania należy zawsze sprawdzać w dokumentacji EPAL.
Co identyfikuje kod QR na palecie EPAL?
Kod EPAL QR jest powiązany z indywidualnym identyfikatorem konkretnej palety. Dzięki temu poszczególne nośniki można rozróżniać cyfrowo, a identyfikator może być wykorzystywany w procesach logistycznych.
Czy można drukować bezpośrednio na drewnie?
Tak. Przemysłowe drukarki atramentowe mogą wykonywać oznaczenia bezpośrednio na drewnie. Ze względu na porowatość i nieregularność materiału technologię oraz atrament należy dobrać do konkretnego zastosowania.
Dlaczego do EPAL QR potrzebne są dane zmienne?
Każda paleta ma być identyfikowana indywidualnie, dlatego kolejny nadruk musi różnić się od poprzedniego. System cyfrowy może automatycznie otrzymać nową treść i wydrukować ją bez wymiany fizycznej matrycy.

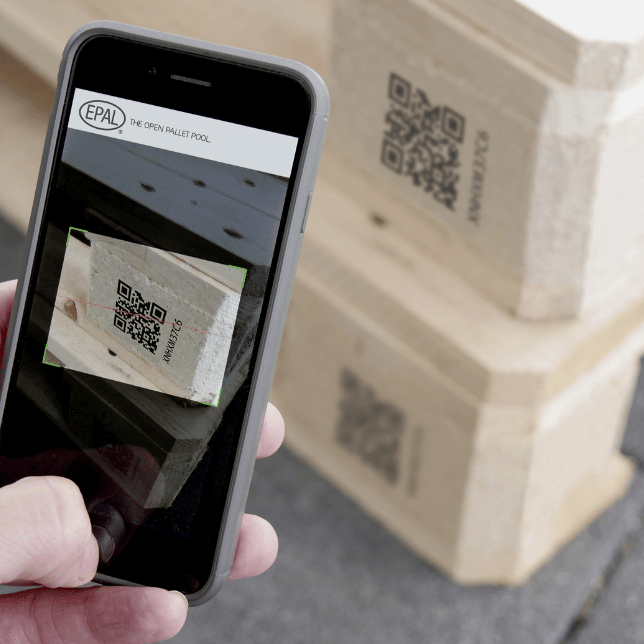

Czy kod EPAL QR można odczytać smartfonem?
Kod QR jest technologią, którą mogą obsługiwać zarówno odpowiednie urządzenia przemysłowe, jak i kompatybilne urządzenia mobilne. W środowisku produkcyjnym i logistycznym sposób odczytu powinien być dostosowany do wymagań procesu.
Czy EPAL QR można zintegrować z WMS lub ERP?
Tak. Identyfikator palety może zostać wykorzystany w procesach cyfrowych przedsiębiorstwa. Zakres integracji zależy jednak od architektury konkretnego WMS, ERP, MES lub innego systemu nadrzędnego.
Czy EPAL QR zastępuje oznaczenie IPPC?
Nie. EPAL QR i IPPC dotyczą innych zagadnień. Kod QR służy do cyfrowej identyfikacji palety, natomiast oznaczenie IPPC wiąże się z wymaganiami fitosanitarnymi dotyczącymi drewnianych materiałów opakowaniowych.
Jak sprawdzić jakość nadruku przed wdrożeniem?
Najlepiej wykonać próbę na rzeczywistym klocku lub elemencie palety, z którego korzysta producent. Następnie można sprawdzić kontrast, ostrość elementów kodu oraz skuteczność odczytu w warunkach zbliżonych do produkcyjnych.
Czy drukarka do palet może pracować automatycznie na linii produkcyjnej?
Tak. System może zostać zintegrowany z automatyką maszyny lub transportera. Nadruk może być wyzwalany przez czujnik, enkoder, PLC albo sygnał pochodzący z systemu nadrzędnego, zależnie od architektury linii.
Dobierzmy technologię znakowania do Twojej produkcji
Umów się na bezpłatną konsultację z naszym ekspertem.
