Znakowanie skrzyniopalet drewnianychZnakowanie skrzyniopalet drewnianych – czarne pola, logo, IPPC i kody
Znakowanie skrzyniopalet drewnianych umożliwia wykonanie bezpośrednio na desce dużego czarnego pola do późniejszego opisywania kredą, a także logo producenta, oznaczenia IPPC, numerów, kodów i danych logistycznych. W takich aplikacjach można wykorzystać wysokorozdzielcze systemy Piezo REA JET GK 2.0 i REA JET UP.
Skrzyniopalety są wykorzystywane m.in. do zbioru, magazynowania i transportu owoców, warzyw oraz innych produktów. Cyfrowy druk pozwala obsługiwać wiele wzorów bez wymiany mechanicznych matryc i dostosowywać oznaczenie do konkretnego odbiorcy.
SKRZYNIOPALETY I BRANŻA DRZEWNASkrzyniopalety i opakowania drewniane w branży drzewnej – co można znakować?
Przemysłowe znakowanie można zastosować do skrzyniopalet do owoców i warzyw, skrzyń magazynowych i eksportowych, nadstawek paletowych, palet drewnianych, podstaw transportowych oraz innych opakowań z drewna.
Na powierzchni można wykonywać logo, numery partii, oznaczenia logistyczne, kody kreskowe, QR, Data Matrix oraz – jeżeli podmiot jest do tego uprawniony – znak IPPC.
Rodzaj opakowania jest ważny, ale dla jakości nadruku kluczowe znaczenie ma materiał i rzeczywisty stan powierzchni drewna.

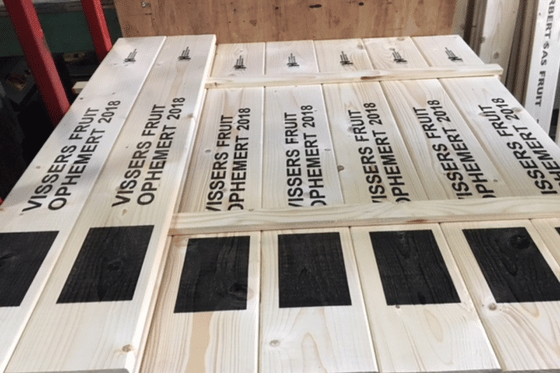

OWOCE I WARZYWASkrzyniopalety do owoców i warzyw – czarne pole do opisywania kredą
Skrzyniopalety stosowane w sadownictwie, warzywnictwie, chłodniach i magazynach mogą wielokrotnie zmieniać zawartość. Dlatego część informacji warto wykonać trwale podczas produkcji, a część pozostawić do późniejszego uzupełnienia.
Na jednej z desek system GK lub UP może nadrukować duży czarny prostokąt tworzący pole do pisania kredą. Użytkownik może później wpisać odmianę owocu, rodzaj warzywa, numer partii zbioru, datę, klasę, magazyn lub inną informację roboczą.
Czarne pole nie jest elementem dekoracyjnym. Oddziela trwałe oznaczenie producenta od danych, które zmieniają się w kolejnych cyklach użytkowania skrzyniopalety.

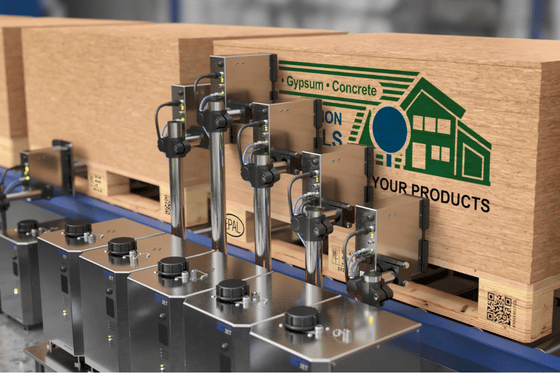

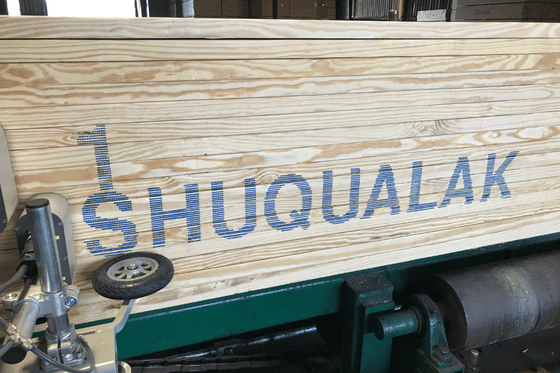

DRUK ATRAMENTOWY PIEZODruk atramentowy na drewnie – REA JET GK 2.0 i UP do skrzyniopalet
W aplikacjach skrzyniopalet szczególnie istotne są systemy wysokiej rozdzielczości Piezo. REA JET GK 2.0 jest przeznaczony do bezpośredniego znakowania chłonnych i porowatych powierzchni drewnianych. REA JET UP może być stosowany również w aplikacjach wymagających dużych grafik i rozbudowanych projektów nadruku.
| Zadanie | Technologia do pierwszej analizy |
|---|---|
| duże czarne pole do kredy | GK 2.0 / UP |
| czarne pole + logo + tekst | GK 2.0 / UP |
| logo + IPPC + dane dodatkowe | GK 2.0 / UP |
| duży prosty numer | DOD 2.0 |
| kod 1D lub 2D | GK 2.0 / UP po próbie |
Ostateczny wybór zależy od powierzchni, wielkości zadruku, prędkości linii i wymaganej czytelności.
Rekomendowane rozwiązania REA JET do znakowania skrzyniopalet
REA JET GK 2.0
Piezo wysokiej rozdzielczości do chłonnych powierzchni drewnianych. Szczególnie interesujący przy dużych czarnych polach, logo, tekstach i kodach.
REA JET UP
System Piezo do rozbudowanych projektów i dużych powierzchni zadruku, gdy aplikacja wymaga połączenia pola graficznego, logotypu i dodatkowych informacji.
REA JET DOD 2.0
Rozwiązanie do dużych, prostych napisów i numerów na drewnie, gdy wysoka rozdzielczość nie jest głównym kryterium aplikacji.
REA VERIFIER
Systemy kontroli kodów 1D i 2D, jeżeli nadrukowany kod kreskowy, QR lub Data Matrix ma być automatycznie odczytywany albo oceniany jakościowo.
POLE KREDOWE I GRAFIKADuże czarne pole, logotypy i kody kreskowe – co można drukować na skrzyniopaletach?
W jednym cyfrowym projekcie można połączyć duże czarne pole do późniejszego opisywania kredą, logo klienta, nazwę firmy, numer producenta, numery partii, tekst, symbole, kody kreskowe, QR lub Data Matrix.
Jeżeli wymagania ISPM 15 mają zastosowanie, w tym samym projekcie może znaleźć się również zatwierdzone oznaczenie IPPC. Techniczna możliwość jego wydrukowania nie jest jednak równoznaczna z prawem do stosowania znaku.
Cyfrowy druk daje większą elastyczność przy obsłudze wielu klientów, ponieważ zmiana wzoru nie wymaga wykonywania nowej mechanicznej matrycy.
MATERIAŁ I POWIERZCHNIAOpakowania drewniane i materiały drewnopochodne – deski, sklejka i płyty OSB
Skrzyniopalety i skrzynie drewniane mogą być wykonywane z surowych desek, sklejki, płyt OSB i innych materiałów drewnopochodnych. Każda z tych powierzchni inaczej przyjmuje atrament.
Surowe drewno ma zmienną chłonność, sęki i usłojenie. Sklejka jest zwykle bardziej jednorodna. Płyty OSB mają wyraźną strukturę dużych wiórów, która może utrudniać bardzo drobne kody. Powłoki i impregnaty mogą dodatkowo zmieniać przyczepność.
Szerzej o doborze technologii do powierzchni opisujemy na stronie drukowanie na drewnie.
Na materiale powlekanym znakujemy przede wszystkim warstwę znajdującą się na powierzchni, a nie samo drewno pod nią.
Próba znakowania – równomierność czarnego pola i czytelność nadruku
Przy dużym czarnym prostokącie test na rzeczywistej desce ma szczególne znaczenie. Duża jednolita powierzchnia zadruku mocniej ujawnia różnice chłonności, wilgotności, usłojenia i sęków niż pojedynczy napis.
Do próby warto dostarczyć deski z kilku partii, docelowy projekt, wielkość pola kredowego, logo, wymagane kody oraz informację o prędkości linii. Oceniamy równomierność, intensywność czerni, ostrość krawędzi, schnięcie, przyczepność, ścieranie i czytelność kodów.
WILGOTNOŚĆ I CHŁONNOŚĆWilgotność powierzchni drewna a czarne pole i czytelne nadruki
Wilgotność i chłonność drewna wpływają na sposób wnikania atramentu, czas schnięcia, intensywność koloru i ostrość krawędzi. Na dużym czarnym polu różnice te są szczególnie widoczne.
Dlatego próbę trzeba wykonywać na materiale reprezentatywnym dla seryjnej produkcji, a nie tylko na idealnej, suchej desce laboratoryjnej.
Szybkie schnięcie nie jest tym samym co odporność na ścieranie lub warunki atmosferyczne – te właściwości trzeba oceniać osobno.
PALETY I OPAKOWANIA TRANSPORTOWEZnakowanie palet drewnianych i skrzyniopalet – powiązane zastosowania
Palety drewniane, skrzyniopalety i skrzynie eksportowe należą do podobnego obszaru logistycznego, ale nie powinny być traktowane jako identyczne produkty. Palety mogą otrzymywać logo, IPPC, EPAL – jeżeli dotyczy właściwego systemu – numery i kody 2D.
REA JET ma osobny materiał poświęcony znakowaniu europalet EPAL i QR, dlatego tutaj palety pozostają tematem wspierającym.
Skrzyniopaleta, europaleta i skrzynia transportowa mogą pracować w tym samym łańcuchu dostaw, ale nie podlegają automatycznie tym samym wymaganiom oznaczeniowym.
IPPC I TRANSPORT MIĘDZYNARODOWYZnak IPPC na skrzyniopaletach w transporcie międzynarodowym
ISPM 15 dotyczy określonych drewnianych materiałów opakowaniowych wykonanych z surowego drewna i wykorzystywanych w handlu międzynarodowym. Nie wszystkie opakowania drewniane podlegają tym samym wymaganiom – znaczenie mają materiał, sposób wykonania i kierunek transportu.
W Polsce podmiot stosujący oznaczenie ISPM 15 musi działać zgodnie z właściwymi zasadami i posiadać odpowiednie uprawnienie. System GK lub UP może technicznie nadrukować znak jako część projektu, lecz drukarka sama nie nadaje prawa do jego stosowania.
Zobacz także nasze case study drukarki do palet IPPC.
W eksperckiej treści lepiej mówić o uprawnieniu do stosowania oznaczenia ISPM 15 niż traktować „certyfikat IPPC” jako uniwersalny dokument o jednakowych zasadach ważności.
TRWAŁOŚĆ I ODPORNOŚĆTrwałość nadruku – ścieranie, magazynowanie i warunki atmosferyczne
Skrzyniopalety mogą być narażone na ścieranie, wilgoć, zabrudzenie, transport, światło i zmienne temperatury. Dlatego określenie „trwały nadruk” powinno zawsze odnosić się do konkretnego wymagania.
Innej odporności wymaga kod używany tylko w magazynie, innej czarne pole eksploatowane przez wiele cykli, a jeszcze innej oznaczenie pracujące w warunkach zewnętrznych.
Odporność zależy od atramentu, powierzchni i rzeczywistych warunków użytkowania; nie można przypisać jej automatycznie całej technologii CIJ, Piezo czy DOD.
KODY I IDENTYFIKACJAKody kreskowe, QR i Data Matrix bezpośrednio na skrzyniach drewnianych
Na skrzyniopaletach można wykonywać kody kreskowe, QR i Data Matrix służące do identyfikacji producenta, klienta, partii, zlecenia lub konkretnego nośnika.
Naturalne drewno jest trudniejszym podłożem niż jednolita etykieta. Sęki, usłojenie, różnice koloru, chłonność i nierówności wpływają na geometrię kodu oraz kontrast.
Możliwość wydrukowania małego kodu nie jest równoznaczna z jego niezawodnym odczytem. Wielkość i parametry kodu trzeba potwierdzić na reprezentatywnych deskach.
DRUK BEZPOŚREDNI I ETYKIETYDruk bezpośredni czy etykietowanie skrzyniopalet?
Bezpośredni nadruk jest korzystny, gdy pole kredowe, logo, IPPC lub inne stałe elementy mają być częścią samej skrzyniopalety. Etykietowanie może być lepsze przy dużej ilości danych wysyłkowych albo wtedy, gdy zmienne informacje są znane dopiero na etapie logistyki.
Oba rozwiązania można łączyć: trwałe elementy drukować na drewnie, a szczegółowe dane dostawy umieszczać na osobnej etykiecie logistycznej.
Bezpośredni druk i etykieta pełnią różne funkcje i nie muszą ze sobą konkurować w jednym procesie.

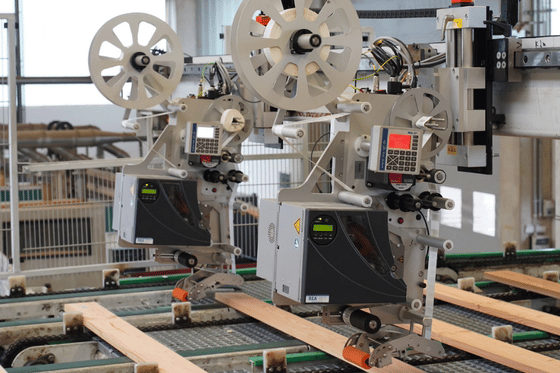

LINIA PRODUKCYJNAIntegracja drukarki z linią produkcyjną w zakładzie
W zakładach produkcyjnych znakowanie może być automatycznym etapem procesu: deska → detekcja → wybór wzoru klienta → druk → kontrola → montaż skrzyniopalety.
Dane i projekty mogą być wybierane z poziomu sterownika, PLC, MES, ERP lub bazy zamówień. Zmiana klienta może oznaczać automatyczną zmianę logo, tekstu, numeracji i kodu.
Cyfrowa zmiana treści daje szczególnie dużą elastyczność producentom wykonującym krótkie serie skrzyniopalet dla wielu odbiorców.
ETAP ZNAKOWANIAZnakowanie deski przed czy po montażu skrzyniopalety?
W aplikacjach GK i UP korzystne może być znakowanie pojedynczej deski przed montażem. Element jest wtedy łatwiej dostępny, stabilniejszy i prostszy do prowadzenia w kontrolowanej odległości od głowicy.
Znakowanie gotowej skrzyniopalety również jest możliwe, ale wymaga odpowiedniej mechaniki stanowiska i dostępu do wybranej powierzchni.
Optymalny etap znakowania to taki, w którym znany jest właściwy projekt klienta, a powierzchnia nadal może być prowadzona przed głowicą w powtarzalny sposób.
NAJCZĘSTSZE WYZWANIANajczęstsze wyzwania przy znakowaniu skrzyniopalet drewnianych
Wilgotność i chłonność
Różna wilgotność desek zmienia wnikanie atramentu, intensywność czerni i czas schnięcia dużego pola.
Sęki, pył i nierówności
Usłojenie, sęki i pył mogą zmieniać kontrast i odległość od głowicy. Powierzchnia powinna być reprezentatywna dla produkcji.
Duża powierzchnia czarnego zadruku
Jednolity prostokąt ujawnia różnice chłonności bardziej niż krótki tekst, dlatego wymaga testu równomierności na kilku deskach.
Zmienne wzory, IPPC i dane
System musi wybrać właściwy projekt dla klienta, a regulowane oznaczenie IPPC może być stosowane tylko przez uprawniony podmiot.
NAJCZĘŚCIEJ ZADAWANE PYTANIANajczęściej zadawane pytania o znakowanie skrzyniopalet drewnianych
Jaka drukarka nadaje się do znakowania skrzyniopalet?
Do rozbudowanych nadruków na drewnie, dużych czarnych pól, logotypów, IPPC i kodów szczególnie warto analizować REA JET GK 2.0 oraz REA JET UP.
Po co drukuje się czarne pole na skrzyniopalecie?
Pole tworzy powierzchnię, na której użytkownik może później pisać kredą informacje o aktualnej zawartości, partii, dacie lub przeznaczeniu skrzyniopalety.
Czy takie rozwiązanie nadaje się do skrzyniopalet do owoców i warzyw?
Tak. Jest szczególnie praktyczne przy opakowaniach wielokrotnego użytku, ponieważ trwały nadruk producenta można połączyć z polem na zmienne informacje robocze.
Czy można jednocześnie wydrukować logo i znak IPPC?
Technicznie tak. Mogą stanowić jeden projekt nadruku. Oznaczenie IPPC może jednak stosować wyłącznie podmiot uprawniony i działający zgodnie z właściwymi zasadami.
Czy znak IPPC zawsze musi być po obu stronach skrzyniopalety?
ISPM 15 wymaga znaku czytelnego, trwałego i widocznego; wskazuje jako preferowane umieszczenie go na co najmniej dwóch przeciwległych stronach. Nie należy upraszczać tego do ogólnej zasady bez uwzględnienia właściwego standardu i zastosowania.
Czy każda skrzyniopaleta musi mieć IPPC?
Nie. Zależy to m.in. od materiału, sposobu wykonania, kierunku transportu i właściwych wymagań fitosanitarnych.
Czy sklejka podlega ISPM 15 tak samo jak surowe drewno?
Nie. Materiały drewnopochodne przetworzone w sposób eliminujący ryzyko fitosanitarne, takie jak odpowiednio wykonana sklejka, są traktowane inaczej niż surowe drewno objęte zakresem ISPM 15.
Czy można wydrukować kod QR na skrzyniopalecie?
Tak, jeżeli powierzchnia pozwala uzyskać odpowiedni kontrast i geometrię. Wielkość kodu należy potwierdzić testem na reprezentatywnych deskach.
Czy zamiast REA JET GK 2.0 można zastosować REA JET UP?
Tak. UP może być wykorzystany w aplikacjach wymagających dużych grafik i rozbudowanych projektów, po potwierdzeniu konfiguracji na rzeczywistym materiale.
Czy przed wdrożeniem trzeba wykonać próbę?
Tak. Drewno różni się wilgotnością, chłonnością, usłojeniem i strukturą, a duże czarne pole szczególnie dobrze ujawnia te różnice. Próba na realnych deskach jest podstawą doboru konfiguracji.
Dobierz system do znakowania swoich skrzyniopalet drewnianych
Prześlij nam rzeczywiste deski, gotową skrzyniopaletę albo projekt oznaczenia. Możemy sprawdzić wykonanie dużego czarnego pola do późniejszego opisywania kredą, logo klienta, oznaczenia IPPC, kodów kreskowych i innych informacji oraz dobrać konfigurację REA JET GK 2.0 lub UP do rzeczywistej produkcji.
