technologia Kod QR a kod DataMatrix: Jaka jest różnica? Budowa, wydajność, metody znakowania kodów 2D
Kompleksowy przewodnik jaki kod wybrać na Twoje opakowanie lub produkt
dwuwymiarowa rewolucjaKod QR a kod Data Matrix – Dwuwymiarowa rewolucja - drukarki przemysłowe oraz znakowanie produktów i opakowań
W dobie transformacji przemysłowej określanej mianem Przemysłu 4.0 oraz globalnej inicjatywy Sunrise 2027, tradycyjne kody kreskowe w formacie jednowymiarowym przestają spełniać rosnące oczekiwania rynku i rygorystycznych regulatorów.
Nowoczesny przemysł poszukuje sprawdzonych technologii, które umożliwiają kodowanie dużej ilości krytycznych informacji na skrajnie małej powierzchni. Odpowiedzią na te wyzwania są kody dwuwymiarowe, wśród których kluczową rolę odgrywa bezpośrednie porównanie: kod QR a kod Data Matrix.
Zrozumienie fundamentalnych różnic, jakie wykazuje kod QR a kod Data Matrix pod kątem struktury i wydajności, ma ogromne znaczenie dla optymalizacji procesów logistycznych. Wybór odpowiedniego rozwiązania wpływa bezpośrednio na bezpieczeństwo łańcucha dostaw i operacje wewnątrz magazynowe.
W naszej bogatej ofercie znajduje się niejedna zaawansowana drukarka przemysłowa, która bez problemu realizuje tak precyzyjny proces nadruku. Ponieważ jako REA jesteśmy rynkowym liderem w dostarczaniu rozwiązań do kodowania, rozumiemy, jak dopasować sprzęt do specyfiki konkretnej linii produkcyjnej.
Kody dwuwymiarowe – graficzny sposób zapisu danych w postaci dwuosiowej matrycy, gdzie informacje są kodowane zarówno w pionie, jak i w poziomie. Taka budowa sprawia, że kody dwuwymiarowe cechują się znacznie większą gęstością zapisu niż tradycyjne typy starszych kodów kreskowych, umożliwiając bezproblemowy zapis rozbudowanych pakietów danych.
struktura geometrycznaStruktura geometryczna kodów QR i Data Matrix oraz wzorce pozycjonowania
Główna różnica techniczna, jaką wykazuje kod QR a kod Data Matrix, dotyczy geometrii i sposobu, w jaki systemy wizyjne lokalizują dany symbol w przestrzeni roboczej. Klasyczny kod QR wyróżnia się obecnością trzech dużych kwadratów umieszczonych w narożnikach.
Ten specyficzny wzorzec pozwala czytnikom konsumenckim i przemysłowym szybko zidentyfikować i odczytać kod QR pod dowolnym kątem, co sprawia, że to rozwiązanie jest tak popularne w marketingu.
Z kolei przemysłowy kod Data Matrix posiada wzorzec wyszukiwania w kształcie litery L, który definiuje jego lewą oraz dolną krawędź. Dwa pozostałe boki tworzą naprzemienne czarne i białe punkty, dzięki czemu skaner określa, jaka jest dokładna liczba komórek w strukturze.
Ten unikalny wzór sprawia, że fizyczny rozmiar kodu data matrix jest znacznie mniejszy. Brak dużych elementów pozycjonujących powoduje, że kody Data Matrix potrzebują znacznie mniejszego pola roboczego, co ułatwia ich umieszczenie na miniaturowych produktach.
pojemność danych i gęstośćPojemność danych i gęstość upakowania informacji w kodach 2D: Porównanie parametrów
Analizując parametry techniczne kodu kodu QR oraz kodu Data Matrix, zauważymy, że ten drugi oferuje znacznie większą gęstość informacji na małej przestrzeni. Maksymalna pojemność kodu data matrix wynosi do 2335 znaków alfanumerycznych lub do 3116 cyfr, gdy wykorzystamy pełną strukturę o maksymalnym rozmiarze siatki. Z kolei rozbudowany kod kodu QR w najwyższej wersji pozwala zapisać nawet 4296 znaków alfanumerycznych lub 7089 czystych znaków numerycznych.
Mimo że kod QR mieści więcej danych, wymaga do tego o wiele większej powierzchni nadruku. Jeśli na produkcie zakodowana ma być mniejsza paczka danych, na przykład 50 znaków alfanumerycznych, kody Data Matrix wygenerują symbol o powierzchni zaledwie kilku milimetrów kwadratowych. To kluczowa różnica, jeśli weźmiemy pod uwagę ograniczenia przestrzenne opakowań.
Dzięki mniejszej liczbie modułów, kody data oparte na tym standardzie idealnie odpowiadają potrzebom producentów elektroniki, gdzie kluczowe jest zachowanie minimalnego rozmiaru matrycy danych i optymalne wykorzystanie mikroskopijnej przestrzeni.

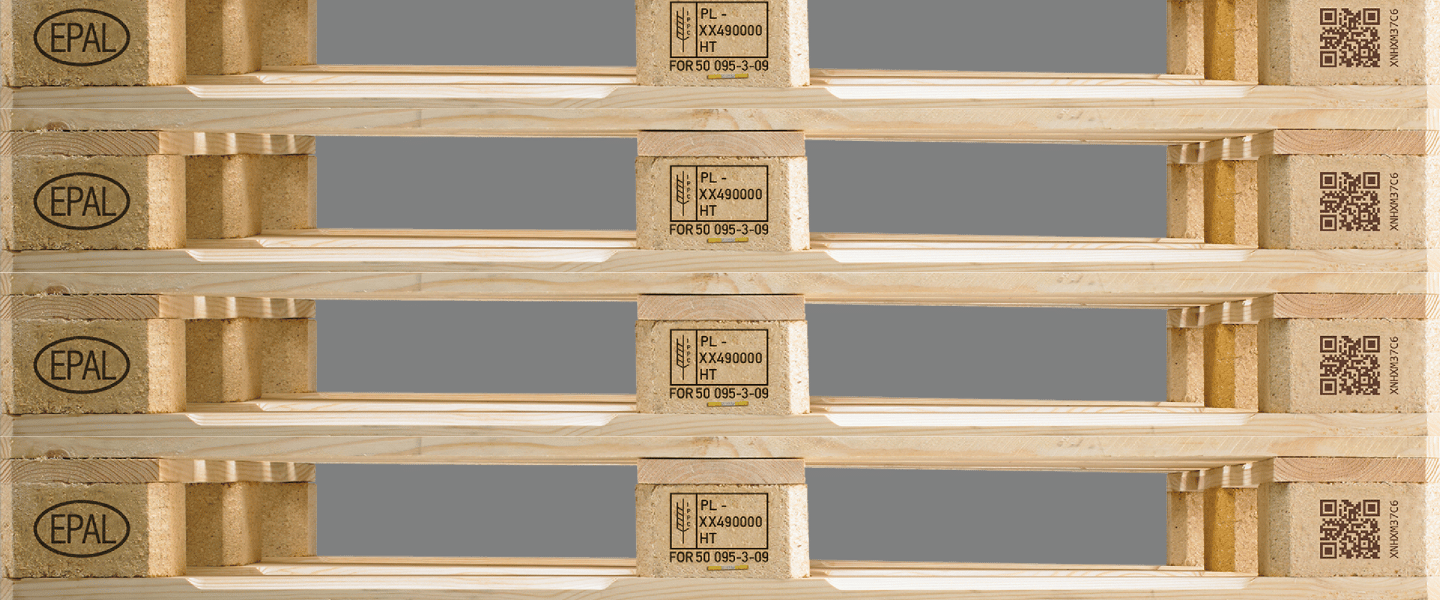

dlaczego warto?Dlaczego warto wdrożyć produkcję palet EPAL QR
Ogromna gęstość zapisu danych
Mieści tysiące znaków na minimalnej powierzchni, kodując pełną historię produktu i linki.
Niezrównana odporność na uszkodzenia
Dzięki algorytmom Reed-Solomona kod pozostaje w pełni czytelny nawet przy zniszczeniu 30% powierzchni.
Gotowość na Sunrise 2027
Spełnia nadchodzące globalne wymogi GS1, zastępując tradycyjne kody kreskowe w handlu i logistyce.
Precyzyjne śledzenie produktów
Umożliwia pełną identyfikowalność partii w łańcuchu dostaw oraz skuteczną ochronę przed fałszowaniem.
odporność na uszkodzeniaAlgorytmy korekcji błędów Reed-Solomona i odporność na uszkodzenia kodów 2D
Oba omawiane kody dwuwymiarowe posiadają wbudowane zaawansowane mechanizmy korekcji błędów oparte na algorytmie Reed-Solomona. Rozwiązanie to gwarantuje poprawny wydruk i bezbłędny odczyt informacji nawet w sytuacji, gdy struktura zostanie częściowo zarysowana, zabrudzona lub przerwana. W przypadku kodu Data Matrix standardem jest zaawansowana wersja ECC 200, w której poziom korekcji błędów jest dobierany automatycznie i pozwala na poprawne odczytanie danych przy zniszczeniu dochodzącym do 30% powierzchni kodu.
W strukturze kodu QR użytkownik ma możliwość samodzielnego zdefiniowania, jaki poziom korekcji błędów będzie optymalny dla danej aplikacji (dostępne są cztery opcje: L, M, Q, H). Wyższy poziom korekcji drastycznie zwiększa jednak fizyczny rozmiar kodu kodu qr, ponieważ dodawana jest większa liczba komórek nadmiarowych. W trudnych warunkach produkcyjnych, gdzie występuje silne działanie czynników zewnętrznych, przemysłowe kody Data Matrix sprawdzają się lepiej, gdyż zachowują stabilność bez nadmiernego zwiększania gabarytów etykiety.
który kod wybrać?Sunrise 2027 i standardy GS1: Który kod wybrać do znakowania opakowań i produktów?
Inicjatywa Sunrise 2027 to rewolucja w obszarze tradycyjnych kodów kreskowych, która nakłada na producentów obowiązek wdrożenia kodów 2D w handlu detalicznym. Kluczowym narzędziem staje się standard GS1 Digital Link, który wymaga kodowania specjalnych adresów url wewnątrz matrycy. Taki adres pozwala systemom kasowym pobrać numer GTIN, a konsumentów przekierowuje na stronę internetową z informacjami o produkcie. W tym scenariuszu wybór między strukturą kodu QR a technologią Data Matrix zależy bezpośrednio od typu odbiorcy końcowego.
Dla typowych produktów konsumenckich w sektorze FMCG optymalnym wyborem jest kod QR, ponieważ każdy klient może go błyskawicznie zeskanować za pomocą aparatu w swoim smartfonie. Natomiast w logistyce magazynowej oraz w sektorze farmaceutycznym, gdzie wymagane jest precyzyjne znakowanie małych opakowań zbiorczych i jednostkowych, standardem pozostaje kod data matrix. W branży medycznej unijna dyrektywa FMD wprost wskazuje kody data matrix jako jedyne legalne rozwiązanie do seryjnej identyfikacji produktów i zabezpieczania leków przed fałszowaniem.
ciężki przemysłDirect Part Marking (DPM)- Niezrównana domena kodów DataMatrix w ciężkim przemyśle
W ciężkich gałęziach przemysłu, takich jak branża motoryzacyjna czy lotnicza, etykiety papierowe nie zdają egzaminu ze względu na destrukcyjne działanie czynników zewnętrznych, takich jak wysokie temperatury, oleje czy tarcie. W takich warunkach stosuje się technologię Direct Part Marking (DPM), czyli trwałe, bezpośrednie nanoszenie informacji na metal lub tworzywo. W tej dziedzinie kod Data Matrix nie ma sobie równych i wykazuje gigantyczną przewagę względem funkcjonalności kodu kodu QR.
Skanery DPM są fabrycznie zoptymalizowane pod kątem dekodowania kodów, których krawędź bazowa posiada charakterystyczny kształt litery L. Kody Data Matrix nanoszone za pomocą lasera światłowodowego na odlewy lub stale hartowane gwarantują bezbłędny odczyt i najwyższą klasę druku nawet przy bardzo niskim kontraście. Znakowarki laserowe z naszej oferty, takie jak zaawansowane systemy REA JET FL, pozwalają zrealizować ten wymagający proces w ułamku sekundy, zapewniając niezawodne śledzenie komponentów przez dziesięciolecia.
technologia bezkontaktowa ink jetNanoszenie i drukowanie kodów 2D drukarkami przemysłowymi REA JET: Przegląd technologii bezkontaktowych ink jet
Prawidłowe drukowanie kodów dwuwymiarowych na nowoczesnych liniach produkcyjnych wymaga urządzeń o najwyższej powtarzalności. Każda odchyłka geometryczna sprawia, że kod staje się nieczytelny dla skanerów.
Jako REA jesteśmy dumni, że w naszej ofercie znajdują się najnowocześniejsze, bezkontaktowe technologie, które idealnie odpowiadają tym wyzwaniom. Każda nasza drukarka przemysłowa charakteryzuje się wyjątkową precyzją, niezależnie od tego, czy nanosi kody Data Matrix, czy rozbudowane symbole kodu QR.
Do znakowania opakowań kartonowych najczęściej używane są systemy wysokiej rozdzielczości REA JET HR. Ta rewolucyjna drukarka przemysłowa, działająca w technologii termicznego ink-jetu, pozwala uzyskać jakość nadruku do 600 dpi, co gwarantuje perfekcyjny kształt i ostrość pojedynczych komórek kodu. Z kolei tam, gdzie wymagane jest drukowanie na powierzchniach niechłonnych przy bardzo dużych prędkościach, niezrównane zastosowanie znajduje drukarka przemysłowa REA JET SC 2.0. Urządzenie to z łatwością nanosi kody data przy prędkościach linii przekraczających 400 m/min, dbając o wysoką jakość i trwałość naniesionej grafiki.

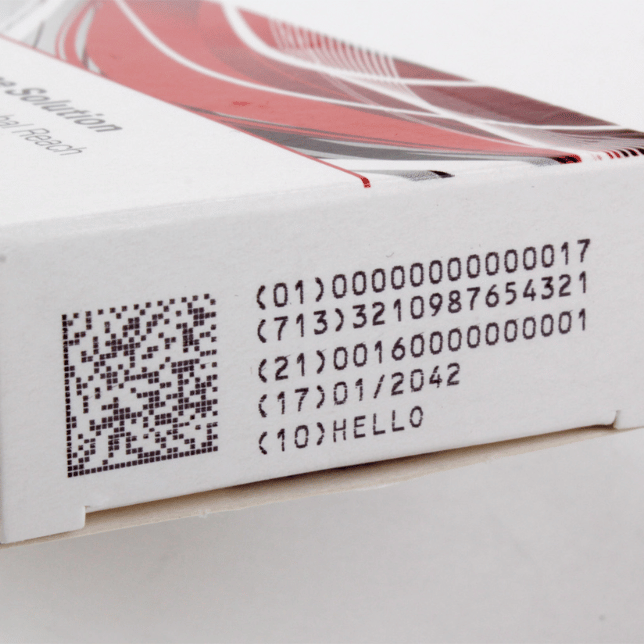

Nowoczesna drukarka przemysłowa znajduje szerokie zastosowanie w sektorze kosmetycznym, gdzie precyzyjnie nanosi dwuwymiarową macierz danych na małe opakowania produktów. Choć kody te są proste w codziennym odczycie, istnieje wiele czynników wpływających na ich zdolność do zachowania pełnej czytelności w trudnych warunkach magazynowych.
weryfikacja Weryfikacja jakości kodów kreskowych oraz kodów 2D wg normy ISO/IEC 15415 przy użyciu urządzeń REA Verifier
Poprawny fizycznie wydruk kodu na linii produkcyjnej to dopiero połowa sukcesu. Aby mieć pewność, że sieć handlowa lub zagraniczny kontrahent bez problemu odczyta dane z opakowań, należy wdrożyć systemy stałej kontroli jakości druku. Wiotkość transportera czy drobne zanieczyszczenia dyszy mogą zniekształcić wzorzec kodu. Do obiektywnej oceny czytelności służą międzynarodowe normy ISO/IEC 15415 oraz ISO/IEC 29158, które badają parametry kodu i oceniają jego strukturę.

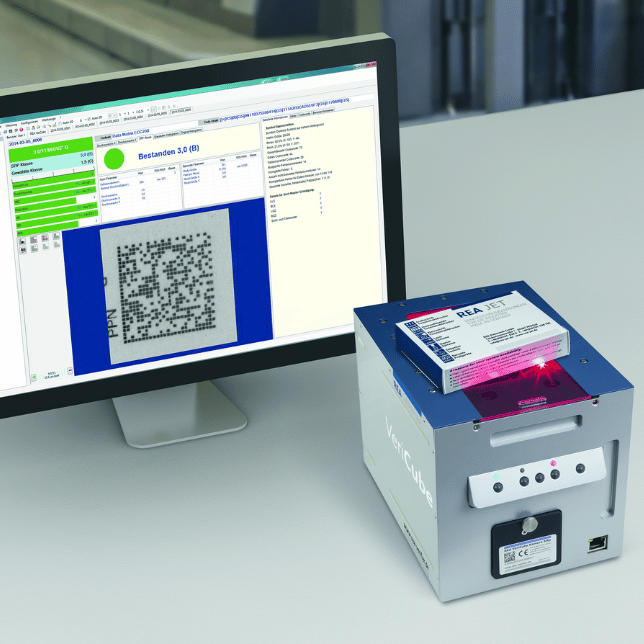

Profesjonalne urządzenia z serii REA Verifier, takie jak zaawansowany model stacjonarny REA VeriCube, analizują przechwycony obraz kodu pod wieloma kątami. Sprawdzana jest m.in. dokładna liczba komórek, jednorodność osiowa, kontrast oraz błędy siatki geometrycznej. Weryfikator REA nie jest zwykłym czytnikiem – jego główną funkcją jest ocena, czy dana matryca kodu spełnia rygorystyczne normy rynkowe. Dzięki użyciu tych urządzeń, producenci mogą natychmiast skorygować parametry, jakie wykazuje ich drukarka przemysłowa, unikając tym samym kosztownych zwrotów towaru.
Nasze znakowanie na Twoim produkcie!
Chcesz przekonać się, jak wyraźny i trwały jest nadruk za pomocą drukarek REA JET? Zaproś nas na prezentację urządzenia lub zamów nadruk próbny na wsporniku paletowym – bez żadnych opłat, bez zobowiązania i bez ryzyka.
który kod wybrać?Kryteria wyboru, który kod wybrać: kod Data Matrix czy kod QR? Tabela decyzyjna dla inżynierów produkcji i logistyków
Podczas projektowania nowego systemu identyfikacji produktów, inżynierowie i specjaliści muszą wziąć pod uwagę szereg zmiennych rynkowych i sprzętowych. Poniższa tabela ułatwia optymalny wybór i porządkuje wiedzę w zależności od konkretnych wymagań produkcyjnych.
Kryterium operacyjne | Kod DataMatrix (ECC 200) | Kod QR (Quick Response) |
Główny obszar i zastosowanie | Logistyka B2B, farmacja, przemysł ciężki | Handel detaliczny, e-commerce, marketing B2C |
Znakowanie bezpośrednie (DPM) | Doskonałe (najwyższa odporność struktury) | Niezalecane (zbyt duże wymagania przestrzenne) |
Wymagania dotyczące minimalnego rozmiaru | Ekstremalnie niskie (wysoka gęstość komórek) | Większe (wymaga zachowania pól wyszukiwania) |
Odczyt przez aplikacje konsumenckie | Wymaga instalacji zewnętrznych programów | Dostępny natywnie w każdym smartfonie |
Elastyczność geometrii kodu | Może być kwadratowy lub prostokątny | Zawsze kwadratowy kształt matrycy |
W naszej szerokiej ofercie klienci znajdą zaawansowane modele urządzeń znakujących i weryfikujących, które idealnie odpowiadają obu tym standardom, gwarantując pełne dopasowanie do założeń budżetowych i technicznych przedsiębiorstwa.
kody dwuwymiarowePodsumowanie: Przyszłość kodów dwuwymiarowych w systemach znakowania przemysłowego
Podsumowując analizę: kod QR a kod Data Matrix, warto zauważyć, że oba formaty doskonale uzupełniają się na nowoczesnym rynku. Kody Data Matrix pozostaną niezastąpione wszędzie tam, gdzie kluczowa jest miniaturyzacja, wysoka odporność na czynniki zewnętrzne oraz przemysłowe śledzenie komponentów. Z kolei kod QR zyskuje miano standardu w bezpośredniej komunikacji z klientem detalicznym, pozwalając mu szybko zeskanować kod i uzyskać dostęp do cyfrowych zasobów marki.
W REA doskonale rozumiemy te procesy i od lat wspieramy przedsiębiorstwa w przejściu na nowoczesne kody dwuwymiarowe. Jeśli planujesz modernizację linii i potrzebujesz porady, jaka drukarka przemysłowa lub jaki system weryfikacji będą optymalne dla Twojej firmy, jesteśmy do Twojej dyspozycji.
Nasze wieloletnie doświadczenie i zaawansowane technologie REA JET oraz REA Verifier to gwarancja, że Twój proces znakowania będzie przebiegał bez zakłóceń, realizując najwyższe światowe standardy jakości. Kody Data Matrix mają większą gęstość informacji, co pozwala na ich drukowanie w bardzo małych rozmiarach, nawet do kilku milimetrów, co czyni je idealnymi do śledzenia małych produktów. Kody Data Matrix mogą tolerować do 30% uszkodzeń, co oznacza, że dane mogą być odczytywane nawet w przypadku częściowego zniszczenia kodu, podczas gdy kody QR mają tolerancję od 7% do 30%, w zależności od ilości przechowywanych danych.
Kody Data Matrix można skanować pod dowolnym kątem za pomocą skanera kodów Data Matrix lub wielokierunkowego skanera kamery, a niektóre smartfony mogą wymagać aplikacji innej firmy do ich odczytu. Aby zeskanować kod Data Matrix, należy pobrać aplikację do skanowania, ponieważ wiele smartfonów nie ma wbudowanej funkcji do ich odczytu. Skanowanie kodów QR jest prostsze, ponieważ wiele nowoczesnych smartfonów ma wbudowaną funkcję skanowania, co eliminuje potrzebę korzystania z aplikacji innych firm.
Kody QR mogą przekierowywać klientów na adresy URL, do mediów społecznościowych czy filmów. Kody Data Matrix są często wykorzystywane w przemyśle elektronicznym do oznaczania małych komponentów, takich jak części komputerowe, ze względu na ich wysoką gęstość danych i mały rozmiar. Kody Data Matrix są jedynymi kodami 2D zatwierdzonymi przez GS1 dla regulowanych produktów opieki zdrowotnej, co czyni je kluczowymi w branży farmaceutycznej.
Rekomendowane produkty
Masz pytania?FAQ Najczęściej zadawane pytania?
Czy tradycyjny laserowy skaner kodów kreskowych zdoła poprawnie odczytać kod data matrix lub kod kodu QR?
Nie, klasyczny liniowy czytnik nie posiada takiej funkcjonalności, ponieważ potrafi analizować obraz tylko w jednej osi. Aby poprawnie odczytać kody dwuwymiarowe, niezbędny jest zaawansowany skaner wizyjny (tzw. imager), w którym wbudowana matryca cyfrowa rejestruje pełny, dwuosiowy obraz kodu, a procesor dekoduje zawarte w nim dane alfanumeryczne.
Jakie znaczenie dla kodów 2D ma globalna inicjatywa Sunrise 2027?
Sunrise 2027 to program rewolucjonizujący systemy znakowania towarów w handlu. Zakłada on, że do końca 2027 roku wszystkie punkty sprzedaży detalicznej (POS) na świecie będą technicznie przygotowane na odczyt kodów 2D, takich jak kody QR zawierające strukturę GS1 Digital Link. Tradycyjne kody kreskowe będą sukcesywnie wypierane przez te nowoczesne rozwiązania.
Dlaczego w branży farmaceutycznej kody Data Matrix są stosowane częściej niż kody kodu QR?
Wynika to z faktu, że branża medyczna wymaga kodowania wielu danych na bardzo małych powierzchniach ampułek czy fiolek. Kod Data Matrix oferuje znacznie większą gęstość zapisu i pozwala na zachowanie minimalnego rozmiaru matrycy danych przy zachowaniu pełnej odporności na uszkodzenia, co w przypadku kodu QR byłoby niemożliwe ze względu na jego ograniczenia geometryczne.
Co to jest standard ECC 200 i jaką funkcję pełni w kodach matrycowych?
ECC 200 to nowoczesny standard implementacji algorytmu korekcji błędów Reed-Solomona dla kodów Data Matrix. Określa on, jaka liczba komórek nadmiarowych musi zostać dodana do kodu, aby zapewnić bezbłędny odczyt danych nawet przy uszkodzeniu dochodzącym do 30% powierzchni symbolu, eliminując ryzyko błędnego zinterpretowania znaku.
W jaki sposób producent może udowodnić, że naniesiony na produkt kod spełnia normy jakości handlowej?
Jedyną skuteczną metodą jest przeprowadzenie oficjalnego badania za pomocą certyfikowanego weryfikatora z serii REA Verifier. Urządzenie to, opierając się na normie ISO/IEC 15415, dokładnie analizuje wzór kodu, mierzy kontrast, geometrię oraz wielkość modułów, a następnie wystawia ocenę w skali A-F, dając producentowi pewność, że jego produkty przejdą kontrolę w każdej sieci handlowej.
