ZNAKOWANIE USZCZELEKZnakowanie uszczelek – druk przemysłowy i laserowe oznaczenia gumy
Znakowanie uszczelek umożliwia nanoszenie numerów partii, kodów produkcyjnych, informacji materiałowych, symboli kontroli jakości, logo i identyfikatorów bezpośrednio na gumę, silikon, TPU lub inne odpowiednio dobrane elastomery. W zależności od materiału, geometrii detalu i etapu procesu można wykorzystać drukarki atramentowe, specjalistyczny Rubber Printing System albo znakowanie laserowe.
RODZAJE DETALI I TREŚĆ OZNACZENIAJakie elementy uszczelniające można znakować?
Przemysłowe znakowanie można analizować dla uszczelek płaskich, O-ringów, pierścieni uszczelniających, membran, manszet, profili, tulei elastomerowych, komponentów z silikonu, detali z TPU oraz części gumowo-metalowych.

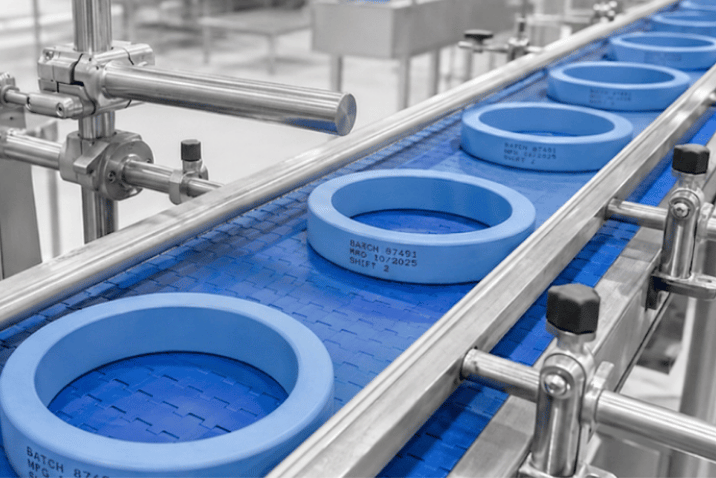

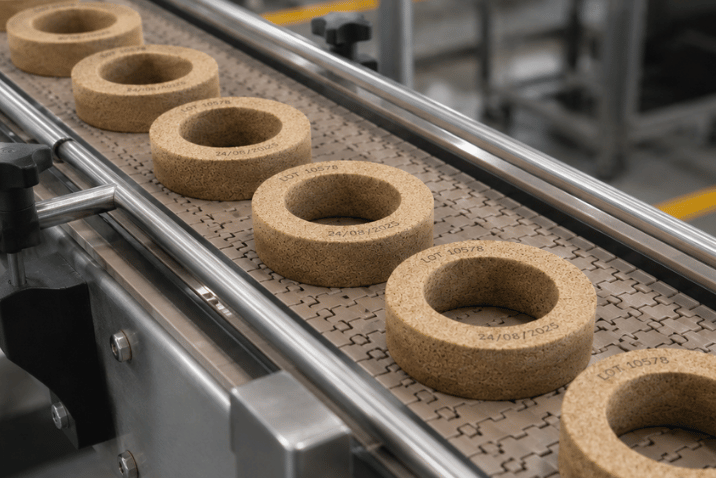

Na elemencie można nanosić m.in. numer partii, datę, kod materiału, rozmiar, symbol wariantu, numer formy lub gniazda, oznaczenie kontroli, tekst alfanumeryczny, logo, kod QR albo Data Matrix.
Rozwiązania są przeznaczone dla producentów elementów uszczelniających, komponentów gumowych i detali technicznych, którzy potrzebują automatycznie rozróżniać warianty, partie lub pojedyncze wyroby.
Uszczelnienie jest wymagającym detalem: zwykle jest elastyczne, często ciemne, może mieć bardzo małe pole nadruku i bywa narażone na wodę, oleje, temperaturę, ścieranie albo silne odkształcenia.
Dobór metody powinien uwzględniać nie tylko czytelność znaku bezpośrednio po jego wykonaniu, lecz również to, co stanie się z nim podczas dalszych procesów i późniejszej pracy elementu.
O możliwości wykonania czytelnego znaku nie decyduje sama nazwa wyrobu. Znaczenie mają materiał, receptura mieszanki, kolor, twardość, geometria, dostępne pole i stan detalu w momencie drukowania.
Na bardzo małych elementach warto ograniczyć treść do informacji rzeczywiście potrzebnej do identyfikacji. Wysoka rozdzielczość urządzenia nie usuwa fizycznego ograniczenia wynikającego z wielkości powierzchni.
DOBÓR TECHNOLOGIIDruk atramentowy czy laser – jak dobrać technologię do uszczelki?
Nie istnieje jedna najlepsza metoda dla wszystkich elementów uszczelniających. Prawidłowy wybór wynika z materiału, geometrii, etapu procesu, treści i oczekiwanej trwałości.
| Zastosowanie | Technologia do pierwszej analizy |
|---|---|
| surowa guma przed wulkanizacją | REA JET Rubber Printing System |
| numer partii na gotowym detalu | CIJ / odpowiedni Ink Jet |
| większy tekst lub znak kolorystyczny | DOD / RPS / SPRAY |
| szczegółowy nadruk na stabilnym elemencie | druk wysokiej rozdzielczości po próbie |
| trwałe znakowanie bez atramentu | laser po próbie |
| wybrane materiały gumowe i niemetalowe | CO₂ po próbie |
| kod 2D | technologia dobrana do geometrii i kontrastu |
| kontrola kodu | system wizyjny / REA VERIFIER |
Mieszanka + etap produkcji + wielkość detalu + miejsce znaku + treść + trwałość + sposób odczytu tworzą właściwy zestaw kryteriów doboru.
DRUK ATRAMENTOWYDrukarki atramentowe do znakowania elementów gumowych

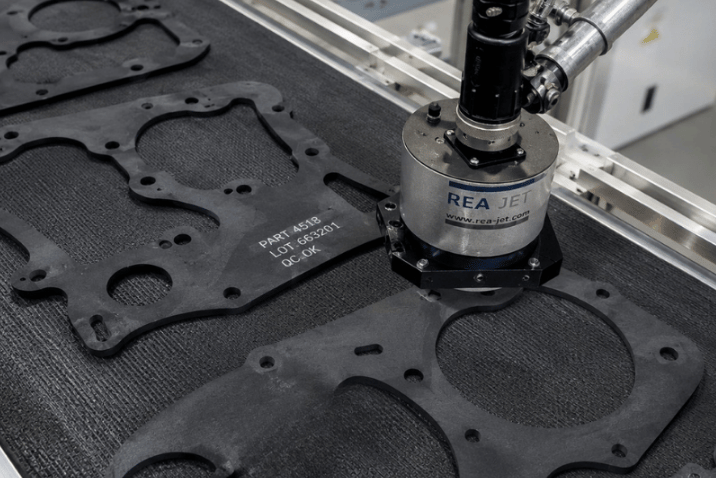

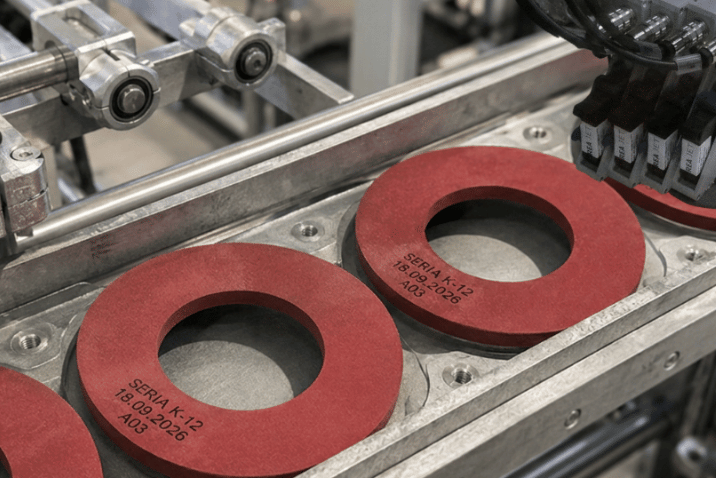

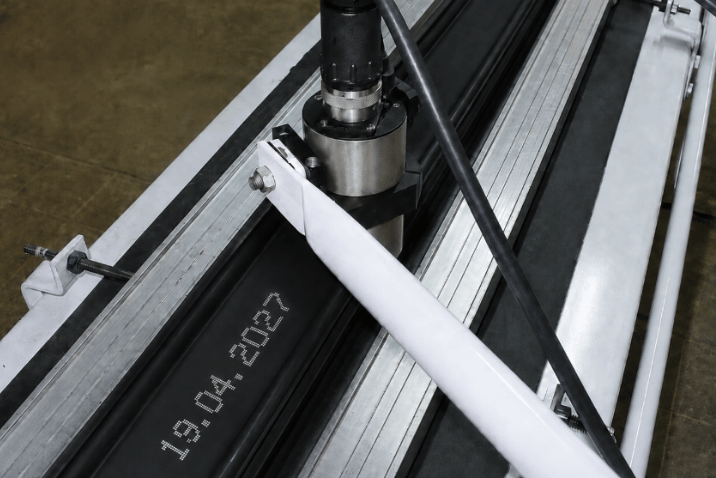

Przemysłowe drukarki atramentowe umożliwiają bezkontaktowe nanoszenie danych na odpowiednio przygotowane elastomery. CIJ jest szczególnie przydatny przy krótkim tekście, numerach partii, danych zmiennych oraz aplikacjach wymagających większej tolerancji odległości głowicy.
DOD warto analizować przy większych znakach, prostych symbolach i oznaczeniach kolorystycznych. Przy stabilnie pozycjonowanym produkcie możliwe są także drukarki wysokiej rozdzielczości do bardziej szczegółowego tekstu, grafiki lub kodów.
Wysoka rozdzielczość nie kompensuje przypadkowego położenia elastycznego detalu. Przy małych częściach dokładność transportu może być równie ważna jak parametry samej głowicy.
Rekomendowane rozwiązania REA do znakowania uszczelek
REA JET Rubber Printing System
Specjalistyczne rozwiązanie do bezkontaktowego znakowania surowej gumy i półproduktów gumowych, także w procesach wymagających przejścia przez wulkanizację.
REA JET DOD 2.0
Przemysłowa drukarka atramentowa do większych tekstów, kodów i symboli, również w aplikacjach wymagających kontrastowego oznaczenia.
REA LASER CL
Laser CO₂ do trwałego znakowania wybranych materiałów niemetalowych, gdy potrzebne jest oznaczenie bez stosowania atramentu.
REA VERIFIER
Systemy kontroli kodów 1D i 2D, gdy gotowy kod wymaga automatycznego odczytu albo profesjonalnej oceny jego jakości.
RUBBER PRINTING SYSTEMREA JET Rubber Printing System – znakowanie gumy przed wulkanizacją
REA JET Rubber Printing System został opracowany z myślą o znakowaniu gumy oraz półproduktów gumowych. System może wykonywać tekst alfanumeryczny, oznaczenia kolorystyczne, linie, kody produkcyjne i wybrane kody 2D.
Stosowane media dobiera się do właściwości konkretnej mieszanki. W odpowiednich aplikacjach mogą być wykorzystywane także atramenty wodne oraz rozwiązania zaprojektowane z myślą o dalszym procesie wulkanizacji.
Najważniejszą cechą RPS nie jest jeden „uniwersalny atrament do gumy”, lecz możliwość dopasowania procesu znakowania i medium do konkretnej mieszanki oraz technologii produkcji.
Więcej o wymaganiach samego podłoża opisujemy na stronie dotyczącej przemysłowego nadruku na gumie.
WULKANIZACJA I ETAP PROCESUZnakowanie przed i po wulkanizacji – dwie różne aplikacje
Gumę można znakować zarówno przed, jak i po wulkanizacji. W pierwszym wariancie kod lub znak nanoszony jest na surową mieszankę albo półprodukt i musi zostać oceniony po przejściu przez temperaturę, ciśnienie, kontakt z formą i zmianę geometrii.
Po wulkanizacji powierzchnia ma już inne właściwości. Wtedy ocenia się przede wszystkim przyczepność, kontrast, elastyczność, trwałość oraz odporność na warunki późniejszej pracy.
Atrament przeznaczony do półproduktu przed wulkanizacją rozwiązuje inny problem niż nadruk wykonywany na gotowej uszczelce. Moment znakowania powinien wynikać z funkcji identyfikatora i miejsca, od którego produkt ma być śledzony.
Próba znakowania na rzeczywistej uszczelce
Najpewniejszą metodą doboru jest próba na finalnym detalu lub dokładnie tej samej mieszance, z której będzie wykonywana seria produkcyjna.
Do testu warto przekazać kilka elementów, rodzaj materiału, etap procesu, kolor, oczekiwaną treść, planowane miejsce znaku, informacje o wulkanizacji oraz warunki późniejszej pracy.
Przy technologii atramentowej należy sprawdzić przyczepność, schnięcie, kontrast, ścieranie i zachowanie podczas deformacji. Przy laserze – efekt optyczny, głębokość, czytelność i wpływ procesu na funkcję komponentu.

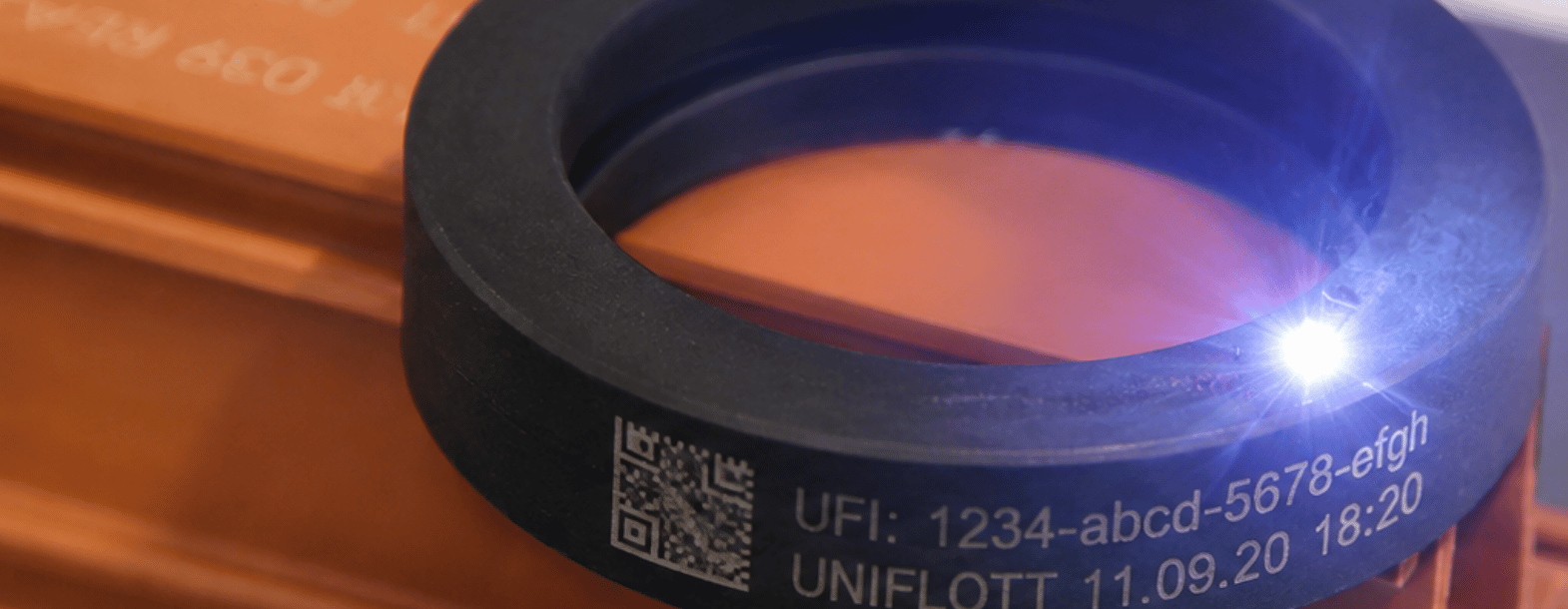

ZNAKOWANIE LASEROWEZnakowanie laserowe uszczelek i elastomerów – trwały znak bez atramentu
Znakowanie laserowe może zapewnić trwały identyfikator bez nanoszenia atramentu, ale parametry trzeba dopasować do konkretnego elastomeru. W zależności od materiału laser może powodować zmianę barwy, zmianę struktury, spienienie, ablację albo grawerowanie.
Do wybranych zastosowań na gumie można analizować systemy CO₂, takie jak REA LASER CL. Nie należy jednak zakładać, że wszystkie czarne elastomery dadzą taki sam jasny kontrast albo że jeden zestaw parametrów sprawdzi się dla silikonu, EPDM, NBR i TPU.
Źródło lasera dobiera się do reakcji materiału, a nie do samego koloru produktu. Przy części funkcjonalnej trzeba dodatkowo potwierdzić, że proces nie pogarsza wymaganych właściwości uszczelniających.
TRWAŁOŚĆ I WARUNKI PRACYTrwałe znakowanie uszczelek w trudnych warunkach przemysłowych
Jeżeli detal będzie narażony na wodę, oleje, paliwa, środki chemiczne, wysoką lub niską temperaturę, ścieranie albo intensywną pracę mechaniczną, trzeba określić, które czynniki faktycznie dotyczą konkretnej aplikacji.
Trwałość nie jest cechą binarną. Kod może być bardzo odporny na wodę, a jednocześnie niewystarczająco odporny na intensywne ścieranie. Dlatego wymaganie powinno być opisane konkretnym testem lub warunkami eksploatacji.
Grawerowanie powoduje rzeczywistą zmianę materiału. W uszczelnieniu nie należy dążyć do maksymalnej głębokości, lecz do takiej ingerencji, która zapewnia potrzebną czytelność bez niepożądanego wpływu na funkcję części.
ELASTOMERY I TWORZYWA SZTUCZNESilikon, EPDM, NBR, FKM i tworzywa sztuczne – materiał decyduje o efekcie
Elementy uszczelniające mogą powstawać z EPDM, NBR, FKM, VMQ/silikonu, NR, SBR, CR, TPU oraz innych elastomerów i tworzyw sztucznych. Nie warto jednak budować doboru na prostym schemacie „ten materiał = ta technologia”.
Reakcja zależy również od pigmentów, wypełniaczy, dodatków, koloru, struktury i sposobu wykonania powierzchni. Dwa elementy opisane tą samą nazwą handlową mogą zachować się inaczej podczas druku lub pracy lasera.
Nazwa materiału zawęża wybór technologii, ale nie zastępuje próby na finalnej recepturze. Dla termoplastycznych elastomerów i innych polimerów pomocny jest również materiał o znakowaniu tworzyw sztucznych.
KONTRAST I ELASTYCZNY MATERIAŁWysoki kontrast i czytelne oznaczenia na elastycznym materiale

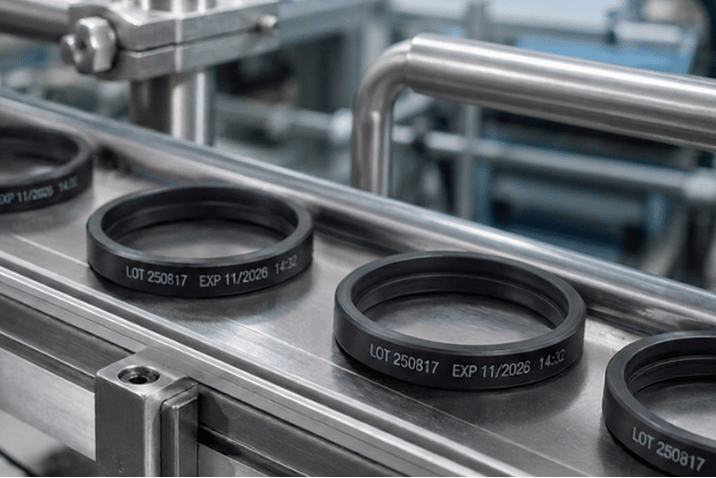

Ciemne elastomery są typowe dla wielu uszczelek, dlatego potrzebny może być biały lub inny jasny atrament pigmentowy, znak kolorystyczny albo odpowiedni efekt laserowy.
Wysoki kontrast jest wynikiem interakcji medium lub lasera z konkretną powierzchnią, a nie automatyczną cechą wybranej technologii. Wpływ mają także krycie, wielkość znaku, tekstura i sposób późniejszego oświetlenia.
Elastyczny materiał może zmieniać geometrię podczas ściskania, rozciągania, wyginania i montażu. Kod trzeba więc projektować do stanu, w którym będzie odczytywany, a nie tylko do kształtu części podczas nanoszenia oznaczenia.
KODY 2D I WYSOKA ROZDZIELCZOŚĆKody QR i Data Matrix na uszczelkach – mały kod wymaga stabilnej geometrii
Kod 2D może reprezentować numer seryjny, numer partii, indeks, wariant albo identyfikator rekordu w bazie danych. Na małym detalu pozwala ograniczyć ilość tekstu czytelnego wzrokowo.
Możliwość wykonania kodu nie oznacza jednak niezawodnego odczytu. Znaczenie mają wielkość modułu, kontrast, deformacja, krzywizna, tekstura oraz sposób oświetlenia.
Data Matrix powinien być projektowany pod kątem całego procesu: od wykonania przez odkształcenia i montaż aż po miejsce późniejszego odczytu.
MIEJSCE ZNAKU I FUNKCJA CZĘŚCIGdzie umieścić oznaczenie? Powierzchnia uszczelniająca wymaga szczególnej ostrożności
Nie każdy fragment uszczelki jest odpowiedni do znakowania. Szczególnej analizy wymagają powierzchnie bezpośrednio odpowiedzialne za szczelność, współpracujące ciernie, mocno ściskane albo wymagające określonej geometrii.
Jeżeli konstrukcja pozwala, korzystniejsze może być obrzeże, fragment niepracujący, powierzchnia technologiczna lub inna strefa, która nie realizuje krytycznej funkcji.
Nawet czytelny i trwały znak jest źle zaprojektowany, jeżeli jego wykonanie pogarsza funkcjonalność uszczelnienia.
IDENTYFIKACJA I TRACEABILITYIdentyfikowalność uszczelek – numer partii, numer seryjny i historia procesu
Numer partii może prowadzić do informacji o mieszance, dostawcy materiału, formie, dacie, zleceniu i wynikach kontroli. Jeżeli każdy detal wymaga osobnej identyfikacji, można zastosować indywidualny numer seryjny.
Numer partii identyfikuje grupę wyrobów, natomiast numer seryjny może identyfikować pojedynczy element.
Przykładowy przepływ może wyglądać: partia mieszanki → formowanie → wulkanizacja → kontrola → pakowanie → magazyn.
Sam kod nie tworzy pełnej identyfikowalności. Traceability powstaje dopiero po połączeniu fizycznego identyfikatora z wiarygodną historią zapisaną w systemie. Jednoznaczny znak połączony z kontrolą może również ograniczać ryzyko pomylenia podobnych wariantów podczas montażu.
LINIE PRODUKCYJNE I KONTROLAIntegracja znakowania elementów z liniami produkcyjnymi i systemem wizyjnym
Automatyczne stanowisko może realizować sekwencję: podanie → orientacja → detekcja → pobranie treści → znakowanie → kontrola → dalszy transport.
System może współpracować z PLC, czujnikami, enkoderem, MES, ERP, bazą danych i systemem wizyjnym. Przy małych częściach szczególne znaczenie ma powtarzalne podawanie i pozycjonowanie.
Kamera może sprawdzać obecność znaku, jego położenie, treść, zgodność numeru oraz odczyt kodu 1D lub 2D. Jeżeli wymagany jest pomiar jakości symbolu, potrzebny jest odpowiedni proces weryfikacji.
Odczyt kodu potwierdza możliwość jego zdekodowania. Weryfikacja jakości jest osobnym procesem pomiarowym. Maksymalna prędkość samej drukarki nie określa też wydajności całej instalacji – wąskim gardłem może być orientowanie, pozycjonowanie lub kontrola detalu.
NAJCZĘSTSZE WYZWANIANajczęstsze wyzwania przy znakowaniu uszczelek
Ciemny materiał i różne mieszanki
Czarna guma może wymagać jasnego, pigmentowego znaku, a podobnie wyglądające mieszanki mogą mieć inną przyczepność lub reakcję na laser.
Mały i elastyczny detal
Ograniczone pole, krzywizna i deformacja mogą zmieniać pozycję nadruku oraz geometrię kodu 2D.
Wulkanizacja i warunki pracy
Temperatura, oleje, woda, chemia, ścieranie i dalsze procesy trzeba sprawdzić w warunkach odpowiadających rzeczywistej aplikacji.
Powierzchnia funkcjonalna i pozycjonowanie
Znaku nie należy umieszczać bez analizy w krytycznej strefie uszczelniającej, a małe detale wymagają powtarzalnego podawania.
MASZ PYTANIA?FAQ – znakowanie uszczelek i elementów elastomerowych
Jaka technologia sprawdza się do znakowania uszczelek gumowych?
Zależy to od mieszanki i etapu procesu. Do surowej gumy można analizować REA JET RPS, do gotowych elementów druk atramentowy, a przy trwałym znaku bez atramentu – odpowiednio dobrany laser.
Czy gumę można znakować przed wulkanizacją?
Tak. Specjalistyczne systemy i atramenty RPS są przeznaczone również do znakowania surowej gumy i półproduktów przed wulkanizacją.
Czy znakowanie laserowe jest możliwe na uszczelce?
Tak, na odpowiednio reagujących elastomerach. Parametry należy jednak dobrać do materiału oraz potwierdzić, że proces nie pogarsza właściwości funkcjonalnych elementu.
Jaki laser stosuje się do gumy?
Do wielu aplikacji na gumie można analizować CO₂, np. REA LASER CL. Nie jest to jednak uniwersalna reguła dla wszystkich elastomerów.
Czy można znakować silikon?
Tak, wybrane materiały silikonowe można znakować atramentowo lub laserowo, ale rezultat należy potwierdzić na finalnej recepturze materiałowej.
Czy można znakować TPU i inne tworzywa sztuczne?
Tak. Dobór metody zależy od składu, pigmentów, powierzchni oraz oczekiwanego efektu.
Czy na czarnej gumie można uzyskać czytelny znak?
Tak, można analizować jasne atramenty pigmentowe albo odpowiedni efekt laserowy. Kontrast zależy jednak od konkretnego materiału.
Czy można wykonać Data Matrix na gumie?
Tak, jeżeli dostępne pole, kontrast i deformacja pozwalają uzyskać stabilny odczyt. Kod należy przetestować w rzeczywistych warunkach.
Czy znak laserowy jest odporny na ścieranie?
Może być bardzo odporny, ale poziom odporności zależy od rodzaju efektu laserowego i głębokości. Wymaganie należy potwierdzić właściwym testem.
Czy przed wyborem urządzenia warto wykonać próbę?
Tak. Przy elastomerach receptura mieszanki, kolor, wulkanizacja i sposób pracy elementu mogą znacząco zmieniać rezultat.
