Znakowanie prefabrykatów betonowychZnakowanie prefabrykatów betonowych – nadruk, kody i identyfikacja
Znakowanie prefabrykatów betonowych umożliwia nanoszenie numerów partii, danych produkcyjnych, oznaczeń jakościowych, logo oraz kodów bezpośrednio na elementy betonowe. Do dużych i czytelnych nadruków szczególnie dobrze nadają się przemysłowe drukarki DOD, a wybór konfiguracji zależy od rodzaju betonu, struktury powierzchni, wilgotności, wielkości znaku i warunków pracy linii. Rozwiązania mogą pracować z płytami, kręgami betonowymi, krawężnikami, kostką brukową, podkładami kolejowymi, elementami konstrukcyjnymi i innymi prefabrykatami betonowymi. W praktyce trzeba uwzględnić również transport, składowanie i warunki zewnętrzne, jeżeli oznaczenie ma pozostać czytelne poza zakładem.
ELEMENTY BETONOWEZnakowanie prefabrykatów betonowych – elementy betonowe i konstrukcyjne

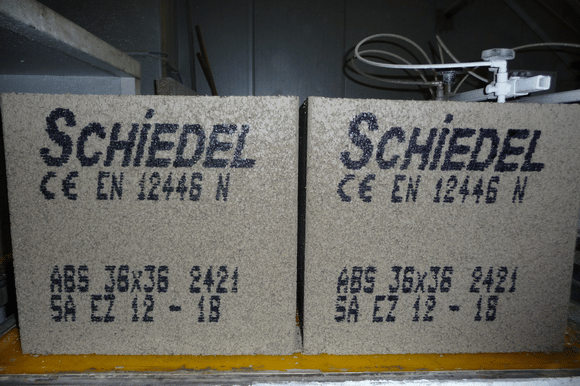

Przemysłowe systemy znakowania można stosować na szerokim zakresie produktów branży budowlanej: płytach betonowych, kręgach, krawężnikach, kostce brukowej, obrzeżach, nadprożach, belkach, elementach stropowych i fundamentowych, prefabrykatach kanalizacyjnych, elementach infrastrukturalnych oraz podkładach kolejowych. Gładki prefabrykat architektoniczny, wilgotny element bezpośrednio po formowaniu i chropowaty element infrastrukturalny mogą wymagać innych parametrów znakowania mimo tego samego podstawowego materiału.

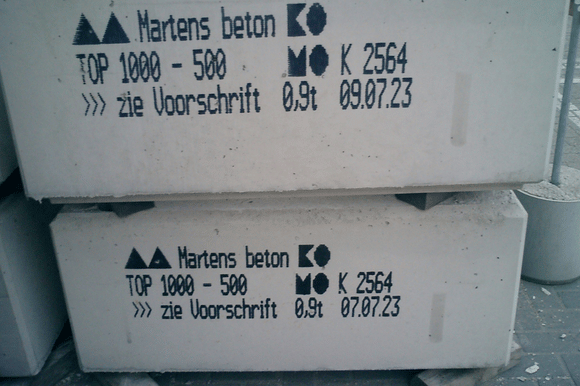

REA wykorzystuje systemy DOD także do alfanumerycznego znakowania bloczków betonowych oraz kodów 2D na materiałach wapienno-piaskowych. Więcej zastosowań dla tej branży opisuje strona znakowanie materiałów budowlanych.
O możliwości wykonania nadruku decyduje przede wszystkim stan powierzchni dokładnie w miejscu znakowania, a nie sama nazwa produktu.
DANE I IDENTYFIKACJAZnakowanie betonu – dane na wyrobach i materiałach budowlanych
Znakowanie betonu może obejmować nazwę i logo producenta, typ wyrobu, wymiary, numer partii, datę produkcji, zmianę, numer zlecenia, numer formy, oznaczenia jakościowe, numer seryjny, kod kreskowy, kod QR albo Data Matrix.
Zakres oznakowania powinien wynikać z dokumentacji konkretnego wyrobu budowlanego, wymagań procesu, klienta oraz właściwych przepisów. Drukarka nanosi zatwierdzoną treść – nie określa samodzielnie wymagań prawnych.
Krótki identyfikator na prefabrykacie może być kluczem do cyfrowego rekordu zawierającego znacznie więcej danych o produkcie i procesie.
TECHNOLOGIE ZNAKOWANIADrukarki atramentowe do prefabrykatów – DOD, Piezo czy SPRAY?
Do dużych tekstów, numerów i logo na betonie podstawową technologią do analizy jest DOD. Przy bardziej szczegółowym nadruku na stabilnym i odpowiednio równym podłożu można rozważyć Piezo, natomiast proste punkty i oznaczenia kolorystyczne mogą być wykonywane systemami SPRAY.
| Zadanie | Technologia do pierwszej analizy |
|---|---|
| duży numer lub tekst | DOD |
| logo producenta | DOD |
| numer partii | DOD / odpowiedni Ink Jet |
| szczegółowa treść na równej powierzchni | Piezo po próbie |
| punkt kontroli lub kolor | SPRAY / EDS |
| kod QR lub Data Matrix | technologia dobrana do podłoża |
Przy wstępnym doborze pomocny jest poradnik jak wybrać technologię znakowania.
Na chropowatym betonie większy i prostszy znak może być bardziej niezawodny niż drobny wydruk o wysokiej nominalnej rozdzielczości.
Rekomendowane rozwiązania REA do znakowania prefabrykatów betonowych
REA JET DOD 2.0
Podstawowe rozwiązanie do dużych tekstów, numerów, logo i danych produkcyjnych bezpośrednio na prefabrykatach i innych elementach betonowych.
REA JET GK 2.0
Piezo wysokiej rozdzielczości do bardziej szczegółowych nadruków tam, gdzie powierzchnia, dystans i stabilność prowadzenia pozwalają osiągnąć wymaganą jakość.
REA JET EDS
System punktowego znakowania farbą do prostych znaków procesowych, oznaczeń kontrolnych i kolorystycznego rozróżniania wariantów.
REA VERIFIER
Systemy kontroli kodów 1D i 2D, gdy kod wykonany na produkcie wymaga automatycznego odczytu albo profesjonalnej oceny jakości.
DUŻE ZNAKI DODDrukarka DOD do prefabrykatów i elementów betonowych
REA JET DOD 2.0 wykorzystuje technologię Drop-on-Demand i jest przeznaczony do dużych, czytelnych oznaczeń w wymagających warunkach przemysłowych. Może drukować tekst, dane zmienne i logo na powierzchniach chłonnych oraz niechłonnych.
Głowice 7-, 16- i 32-dyszowe pozwalają uzyskać odpowiednio do 27, 67 i 140 mm wysokości oznaczenia. Maksymalna wartość jest parametrem konfiguracji, a nie zalecaną wysokością każdego nadruku.
Na betonie wielkość kropli, wysokość znaku i geometria komunikatu powinny być dopasowane do porowatości oraz chropowatości rzeczywistego wyrobu.
POWIERZCHNIA BETONUZnakowanie bloczków betonowych, kostki i płyt – powierzchnia ma znaczenie
Prefabrykaty betonowe mogą mieć powierzchnie od stosunkowo gładkich do silnie porowatych. Kostka brukowa ma ograniczone pole i często wyraźną fakturę, płyty mogą być bardziej regularne, a kręgi betonowe dodatkowo wprowadzają krzywiznę.
Na efekt końcowy wpływają chłonność, porowatość, lokalne ubytki, wilgotność i kolor. Atrament może wnikać w podłoże, a nadmierne rozpływanie pogarsza geometrię małych liter i kodów.
Nominalna rozdzielczość drukarki nie jest tym samym co rzeczywista czytelność nadruku na betonie – ograniczeniem może być sama struktura powierzchni.
Próba znakowania na rzeczywistym prefabrykacie
Dobór urządzenia powinien zostać potwierdzony na rzeczywistym produkcie z produkcji. Do testu warto przekazać próbki z różnych partii, informację o wilgotności, planowany etap znakowania, wymaganą treść, wielkość znaku, prędkość linii oraz warunki późniejszego transportu i składowania.
Podczas próby można ocenić kontrast, rozpływanie atramentu, czas schnięcia, przyczepność, odporność na ścieranie oraz czytelność kodów.
Jedna idealnie gładka próbka nie powinna być podstawą decyzji, jeżeli seryjna produkcja wykazuje dużą zmienność powierzchni.
ETAP PROCESUKiedy znakować prefabrykat – po formowaniu, dojrzewaniu czy przed pakowaniem?
Stan betonu zmienia się w trakcie produkcji. Bezpośrednio po formowaniu element może być wilgotny, cieplejszy i pokryty pozostałościami technologicznymi. Po dojrzewaniu powierzchnia jest stabilniejsza, ale produkt może być już ustawiony w stosie lub przygotowany do transportu.
W praktyce należy przeanalizować ciąg: formowanie → dojrzewanie → kontrola → znakowanie → składowanie → transport. Jeżeli nadruk ma przejść przez kolejne operacje, jego trwałość trzeba ocenić po tych etapach.
Najlepszy punkt znakowania zapewnia właściwy stan podłoża oraz dostępność informacji wtedy, gdy jest potrzebna w dalszym procesie.
PARTIA I TRACEABILITYNumer partii i identyfikacja prefabrykatów betonowych
Numer partii może powiązać prefabrykat z recepturą, partią cementu i dodatków, formą, datą produkcji, zleceniem oraz wynikami kontroli. Jeżeli wymagane jest śledzenie pojedynczego elementu, można zastosować indywidualny numer seryjny.
Na wyrobie nie trzeba drukować całej dokumentacji. Fizyczny kod może być kluczem do rekordu w systemie produkcyjnym.
Samo wykonanie numeru lub kodu nie tworzy pełnej identyfikowalności. Traceability powstaje po powiązaniu fizycznego identyfikatora z wiarygodnymi danymi i zdarzeniami procesu.

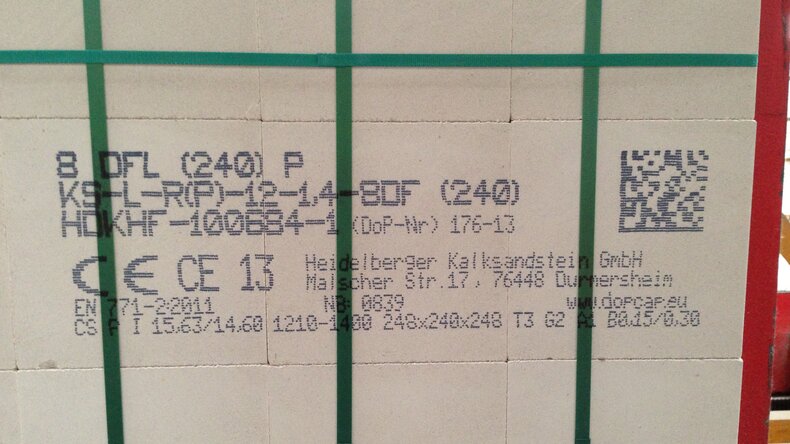

KODY 1D I 2DKody kreskowe, QR i Data Matrix na betonie
Kody mogą służyć do identyfikacji partii, zlecenia, projektu, lokalizacji montażowej lub cyfrowej dokumentacji. REA pokazuje bezpośredni kod 2D na materiale wapienno-piaskowym znakowanym systemem DOD.
Na niezawodność odczytu wpływają wielkość modułu, kontrast, porowatość, uszkodzenia mechaniczne, zabrudzenia, oświetlenie i kąt skanowania. Na bardzo szorstkim podłożu kod powinien mieć większy margines niż na gładkiej powierzchni.
Kod należy projektować do całego procesu – od wykonania nadruku po ostatni planowany odczyt, także po transporcie i składowaniu.
CE I ZNAK BUDOWLANYOznakowanie CE lub znakiem budowlanym – zgodność wyrobu budowlanego
Nie można przyjąć, że każdy prefabrykat betonowy podlega identycznym wymaganiom dotyczącym oznakowania CE. Właściwa ścieżka zależy od konkretnego wyrobu budowlanego, odpowiedniej specyfikacji technicznej oraz zasad wprowadzenia go do obrotu.
PN-EN 13369 zawiera wspólne zasady dla prefabrykatów z betonu, ale normy dotyczące konkretnych produktów mogą zawierać wymagania szczególne. W 2026 r. stosowanie europejskich zasad dotyczących wyrobów budowlanych należy rozpatrywać również z uwzględnieniem nowego CPR (UE) 2024/3110 i przepisów przejściowych. Oficjalny tekst rozporządzenia jest dostępny w EUR-Lex.
Wydrukowanie symbolu CE lub znaku budowlanego nie nadaje produktowi zgodności. Drukarka jedynie nanosi zatwierdzoną treść wynikającą z właściwej dokumentacji i procesu producenta.
ZAKŁADOWA KONTROLA PRODUKCJIZakładowa kontrola produkcji a dane na oznaczeniu
Zakładowa kontrola produkcji i fizyczne oznakowanie produktu są powiązane, ale pełnią różne funkcje. Dokumentacja konkretnego wyrobu może obejmować kontrolę surowców, procesu, badań, właściwości użytkowych i identyfikacji partii.
System znakujący może pobierać zatwierdzone dane z maszyny, PLC, MES, ERP lub bazy danych i nanosić je na właściwy element.
Drukarka nie przeprowadza certyfikacji, nie zastępuje zakładowej kontroli produkcji i nie ocenia zgodności wyrobu – jej zadaniem jest prawidłowe przeniesienie danych na właściwy produkt.
DRUK BEZPOŚREDNI I ETYKIETYEtykiety czy bezpośredni nadruk na prefabrykatach betonowych?
Etykiety mogą być przydatne, gdy trzeba przekazać dużo informacji, zastosować rozbudowaną grafikę albo utworzyć nośnik wymienialny. Na betonie wymagają jednak właściwego materiału i kleju dobranego do pyłu, wilgoci, chropowatości oraz warunków atmosferycznych.
Druk bezpośredni nie wymaga aplikowania dodatkowego nośnika i może automatycznie zmieniać treść wraz z produktem. Nie oznacza to jednak, że zawsze jest trwalszy od etykiety.
O wyborze powinny decydować powierzchnia, ilość danych, wymagany czas czytelności oraz warunki składowania i transportu. Zobacz także systemy znakowania i identyfikacji produktów REA.
PLAC BUDOWY I TRANSPORTPlac budowy i warunki zewnętrzne – trwałość oznaczenia prefabrykatu
Oznaczenie może być potrzebne podczas transportu, składowania i montażu na placu budowy. Może ułatwiać rozpoznanie wariantu, odnalezienie dokumentacji, określenie miejsca montażu lub powiązanie elementu z projektem.
Jeżeli nadruk ma pozostać czytelny na zewnątrz, trzeba zdefiniować oczekiwaną odporność na wodę, promieniowanie UV, mróz, wysoką temperaturę, ścieranie i uszkodzenia mechaniczne. Wymagania dla nadruku używanego wyłącznie w hali są inne niż dla identyfikatora eksploatowanego miesiącami na zewnątrz.
„Trwałe oznaczenie” ma wartość techniczną dopiero wtedy, gdy określono, na jakie warunki i przez jaki czas powinno być odporne.

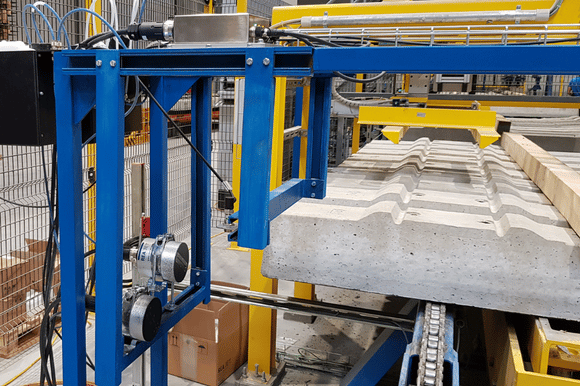

LINIA PRODUKCYJNAIntegracja znakowania prefabrykatów z linią produkcyjną

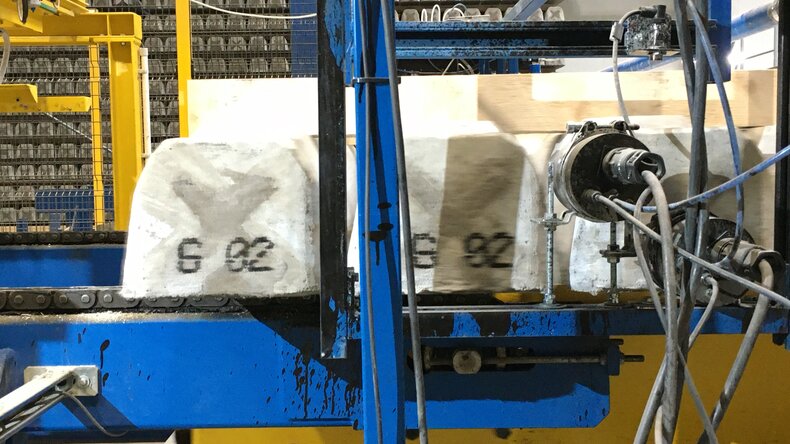

Automatyczny proces może wyglądać następująco: detekcja elementu → rozpoznanie wariantu → pobranie danych → druk → kontrola → paletyzacja. System może współpracować z PLC, MES, ERP, bazą danych, czujnikami i automatyką transportu.
Dzięki temu numer partii, data, typ produktu lub kod mogą zmieniać się wraz z aktualnym zleceniem. Rozwiązania REA są projektowane również do pracy w środowisku zapylonym, wilgotnym i narażonym na wibracje, ale konfigurację trzeba dopasować do rzeczywistych warunków.
Automatyczna transmisja ogranicza ręczne przepisywanie danych, ale poprawność procesu nadal zależy od prawidłowego przypisania komunikatu do konkretnego wyrobu.
NAJCZĘSTSZE WYZWANIANajczęstsze wyzwania przy znakowaniu prefabrykatów betonowych
Nierówna i porowata powierzchnia
Chropowatość betonu może deformować małe litery i kody. Wielkość kropli, znaku i modułu kodu trzeba dobrać do rzeczywistego podłoża.
Wilgoć, pył i temperatura
Stan elementu po formowaniu może zmieniać zwilżanie, schnięcie i przyczepność. Próba powinna odpowiadać rzeczywistemu etapowi produkcji.
Transport i warunki zewnętrzne
Składowanie, pogoda i uszkodzenia mechaniczne mogą zmniejszać czytelność. Wymagania trwałości należy określić przed doborem atramentu.
Poprawność danych
Nadruk może być technicznie czytelny, ale zawierać dane innego wariantu. Integracja musi jednoznacznie powiązać produkt z właściwym komunikatem.
MASZ PYTANIA?FAQ – znakowanie prefabrykatów betonowych
Jaka drukarka nadaje się do prefabrykatów betonowych?
Do dużych tekstów, numerów i oznaczeń podstawowym rozwiązaniem do analizy jest DOD. Przy bardziej szczegółowych treściach można rozważyć inne systemy po próbie na rzeczywistym produkcie.
Czy można drukować bezpośrednio na betonie?
Tak. Bezkontaktowe systemy atramentowe mogą znakować elementy betonowe i inne materiały mineralne. Parametry należy dobrać do wilgotności, porowatości, pyłu i wymaganej trwałości.

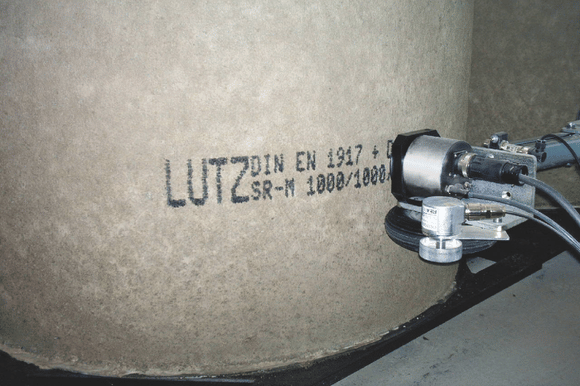

Czy można znakować kręgi betonowe?
Tak. Trzeba uwzględnić krzywiznę elementu, miejsce wykonania nadruku i możliwość utrzymania właściwej odległości głowicy od powierzchni.
Czy można znakować kostkę brukową?
Tak. Ograniczeniem mogą być niewielkie pole, faktura, porowatość i zmienny kolor. Rozwiązanie należy potwierdzić próbą na reprezentatywnych wyrobach.
Czy kod QR lub Data Matrix można wydrukować na betonie?
Tak, jeżeli powierzchnia pozwala zachować odpowiednią geometrię i kontrast. Kod należy sprawdzić po transporcie i składowaniu, jeżeli ma być odczytywany na późniejszych etapach.
Czy każdy prefabrykat betonowy musi mieć oznakowanie CE?
Nie można przyjąć takiej zasady wyłącznie na podstawie materiału. Wymagania zależą od konkretnego wyrobu, właściwej specyfikacji technicznej i ścieżki wprowadzenia do obrotu.
Czy wszystkie prefabrykaty podlegają temu samemu systemowi AVCP?
Nie. Właściwy system oceny i weryfikacji stałości właściwości użytkowych zależy od konkretnej rodziny wyrobów, charakterystyk i odpowiedniej specyfikacji technicznej.
Co oznacza znak budowlany B?
Jest elementem krajowej ścieżki oznakowania wyrobów budowlanych, gdy ma ona zastosowanie. Sam nadruk znaku nie zastępuje wymaganej dokumentacji i oceny właściwości produktu.
Czy znakowanie pomaga w identyfikacji na placu budowy?
Tak. Jednoznaczny numer lub kod może ułatwić powiązanie elementu z projektem i dokumentacją, o ile identyfikator pozostaje czytelny i jest prawidłowo powiązany z danymi w systemie.
Czy przed wyborem urządzenia trzeba wykonać próbę?
Tak. Różnice wilgotności, porowatości, koloru i stanu powierzchni mogą istotnie wpływać na nadruk, dlatego test powinien obejmować reprezentatywne próbki z produkcji.
Dobierz system do znakowania swoich prefabrykatów betonowych
Wykonamy prezentację nadruków w Twoim zakładzie. Oznaczymy prefabrykaty, płyty, kręgi, krawężniki, kostkę lub inne elementy z produkcji. Omówimy takie kwestie jak rodzaju betonu, wymagany nadruk, prędkość linii, miejsce znakowania i późniejsze warunki składowania.
Sprawdzimy kontrast, wielkość znaku, zachowanie atramentu i czytelność kodów oraz dobierzemy rozwiązanie do rzeczywistych warunków produkcyjnych.
