ZNAKOWANIE PŁYT GIPSOWO-KARTONOWYCHZnakowanie płyt gipsowo-kartonowych – logo, partie, kody i dane produkcyjne
Znakowanie płyt gipsowo-kartonowych umożliwia automatyczne nanoszenie logo producenta, typu płyty, numerów partii, dat, kodów i danych identyfikacyjnych bezpośrednio podczas produkcji.
Do wysokiej jakości nadruków na chłonnej okładzinie kartonowej szczególnie dobrze nadają się systemy Piezo, natomiast duże i proste oznaczenia można realizować technologią DOD. Ostateczny dobór zależy od rodzaju okładziny, chłonności, koloru, zapylenia, prędkości linii i funkcji oznaczenia.
DANE NA PŁYCIEZnakowanie płyt gipsowo-kartonowych – jakie informacje można nanosić?
Przemysłowy nadruk na płytach g-k może łączyć informacje stałe i dane zmienne. Typowe oznaczenia to logo producenta, nazwa handlowa, typ płyty, numer partii, data produkcji, kod zmiany, numer linii, numer zlecenia, kod kreskowy, QR lub Data Matrix.
Płyty gipsowo-kartonowe są dużym materiałem budowlanym produkowanym w procesie ciągłym, dlatego system znakujący powinien wykonywać nadruk bez zatrzymywania produktu i pozostawać zsynchronizowany z linią. Szerszy kontekst aplikacji opisujemy na stronie znakowanie materiałów budowlanych.
Zakres nadruku powinien wynikać z funkcji oznaczenia i dokumentacji konkretnego wyrobu, a nie z samej możliwości technicznej drukarki.
DOBÓR TECHNOLOGIIJak dobrać technologię do znakowania płyt gipsowych?
Duży napis DOD i wysokorozdzielcze logo Piezo odpowiadają na różne potrzeby produkcyjne. Przy wyborze trzeba uwzględnić wielkość obrazu, strukturę kartonu, prędkość linii, odległość głowicy i wymaganą czytelność.
| Zastosowanie | Technologia do pierwszej analizy | Najważniejsze kryterium |
|---|---|---|
| duże logo wysokiej jakości | GK 2.0 / Piezo | jakość grafiki |
| grafika i tekst | GK 2.0 | ostrość i kontrast |
| nazwa produktu | GK 2.0 / DOD | wielkość nadruku |
| duży numer | DOD | widoczność |
| numer partii | GK 2.0 / DOD | czytelność |
| kod kreskowy lub 2D | GK 2.0 po próbie | kontrast i geometria modułu |
| proste oznaczenie procesowe | DOD / SPRAY | funkcja oznaczenia |
Przy nietypowym procesie warto skorzystać z poradnika jak wybrać technologię znakowania. Nominalnie wyższa rozdzielczość nie oznacza automatycznie lepszego rozwiązania dla każdej aplikacji.

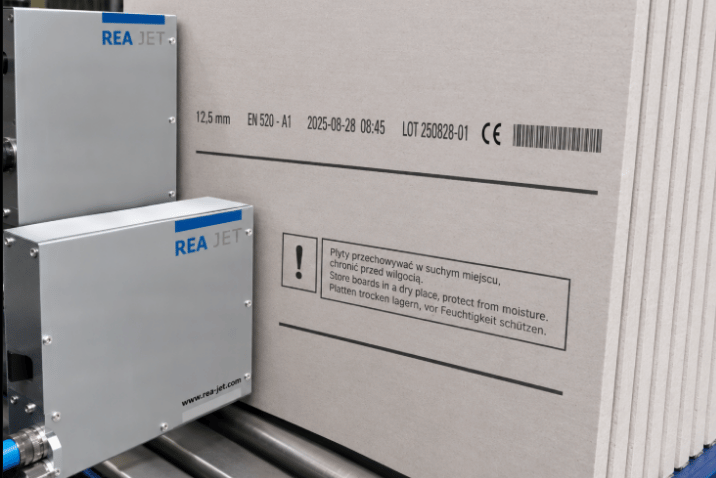

DRUK WYSOKIEJ ROZDZIELCZOŚCIDruk wysokiej rozdzielczości na płytach gipsowych – REA JET GK 2.0
REA JET GK 2.0 wykorzystuje technologię Piezo Ink Jet i jest przeznaczony do bezpośredniego znakowania chłonnych i porowatych powierzchni, takich jak papier, karton, drewno i wybrane materiały budowlane. System może łączyć tekst, logotypy, grafiki, kody 1D/2D oraz dane zmienne.
Producent podaje poziomą rozdzielczość do 1200 dpi i wysokość druku do 100 mm na głowicę w wariancie GK 768/256. REA pokazuje ten system wprost w aplikacji znakowania płyt gipsowo-kartonowych z nadrukiem logo.
Więcej rozwiązań tego typu znajduje się w grupie drukarki wysokiej rozdzielczości. Ostateczna jakość logo zależy jednak także od kartonowej okładziny, prowadzenia płyty i odległości głowicy.
Rekomendowane rozwiązania REA do znakowania płyt g-k
REA JET GK 2.0
Podstawowe rozwiązanie do dużego logo, grafiki, tekstu, kodów i danych na chłonnej kartonowej powierzchni płyty.
REA JET DOD 2.0
System do dużych, dobrze widocznych numerów, napisów, symboli i prostych oznaczeń na płytach oraz innych materiałach budowlanych.
REA JET SC 2.0
CIJ do krótkich danych zmiennych, jeżeli wielkość nadruku, prędkość produkcji i warunki powierzchni odpowiadają technologii małych znaków.
REA VERIFIER
Systemy kontroli kodów 1D i 2D, gdy kod kreskowy, QR lub Data Matrix ma być automatycznie odczytywany albo oceniany w procesie.

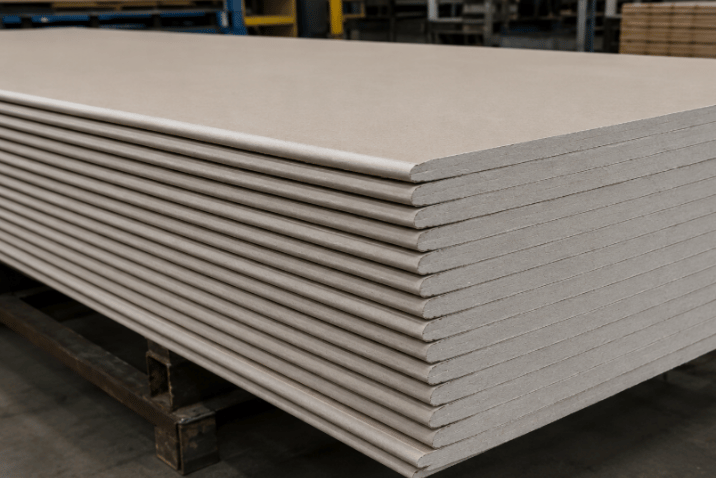

TYPY PŁYT I ZASTOSOWANIAPłyty gipsowo-kartonowe – różne typy, ściany, sufity i poddasza
Na rynku występują różne płyty gipsowo-kartonowe, m.in. warianty oznaczane jako A, H2, F, DF i DFH2. Mogą różnić się kolorem kartonu, chłonnością, impregnacją, dodatkami do rdzenia oraz właściwościami użytkowymi.
Płyty g-k są stosowane między innymi do ścian działowych, okładzin ściennych, sufitów podwieszanych i zabudowy poddaszy. Te zastosowania warto uwzględnić w treści oznaczenia wtedy, gdy producent rozróżnia warianty przeznaczone do konkretnych systemów.
Kolor okładziny może pomagać rozpoznać wariant produktu, ale identyfikacja techniczna powinna opierać się na właściwym oznaczeniu i dokumentacji, a nie wyłącznie na kolorze kartonu.

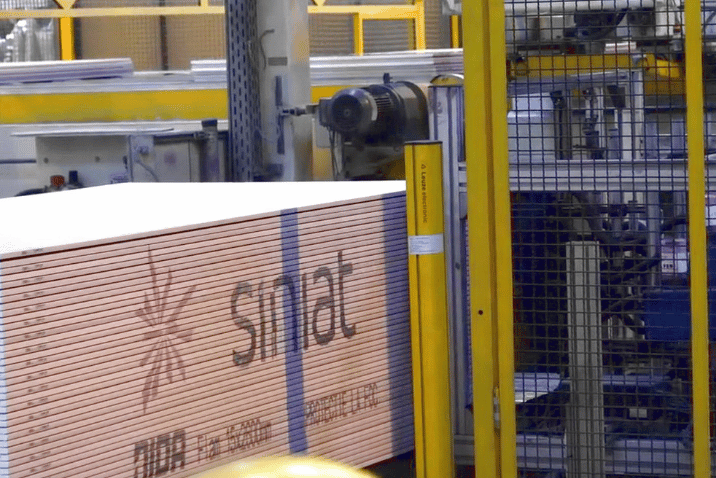

MIEJSCE W PROCESIEGdzie w procesie produkcji najlepiej znakować płytę g-k?
Punkt nadruku powinien wynikać z rzeczywistej linii. Proces może obejmować formowanie, suszenie, cięcie, transport, znakowanie, układanie w stos i pakowanie. Kolejność zależy od technologii konkretnego zakładu.
Najważniejsze jest ustalenie, kiedy znany jest finalny wariant produktu, czy powierzchnia jest sucha i stabilna, czy nadruk pozostanie po cięciu oraz czy płyta porusza się powtarzalnie względem głowicy.
Najlepszym miejscem znakowania jest etap, na którym dane są już prawidłowo przypisane do produktu, a płyta może być stabilnie prowadzona przed głowicą.
Próba znakowania – sprawdź logo, kontrast i czas schnięcia
Próba na rzeczywistej płycie jest podstawą doboru systemu. Do testu warto przekazać kilka typów płyt, różne kolory okładziny, projekt logo, przykładowe dane, oczekiwaną wielkość nadruku oraz informację o prędkości linii.
Podczas próby oceniamy kontrast, ostrość, intensywność grafiki, czas schnięcia, rozpływanie atramentu, odporność na ścieranie, powtarzalność oraz czytelność kodów. Próbka laboratoryjna powinna możliwie dobrze odwzorowywać materiał używany w seryjnej produkcji.
OKŁADZINA KARTONOWAKartonowa powierzchnia płyty – chłonność, kolor i jakość nadruku
W wielu aplikacjach atrament trafia na papierową lub kartonową okładzinę, a nie bezpośrednio na gipsowy rdzeń. Jej właściwości wpływają na wnikanie atramentu, intensywność koloru, ostrość krawędzi, czas schnięcia i czytelność kodów.
Zbyt wysoka chłonność może powodować rozpływanie drobnych elementów, natomiast powierzchnia bardziej zamknięta może wydłużyć schnięcie. Znaczenie ma również kolor kartonu: ten sam atrament może zapewniać inny kontrast na płycie szarej, zielonej lub innej odmianie.
Ostateczny efekt nadruku wynika z interakcji atramentu z rzeczywistą okładziną, a nie wyłącznie z parametrów katalogowych drukarki.
ŚRODOWISKO PRODUKCJIPył, wilgoć i warunki produkcyjne przy znakowaniu płyt gipsowych
Produkcja materiałów budowlanych może odbywać się w środowisku z pyłem, włóknami, wilgocią i wahaniami temperatury. Pył może osiadać na produkcie, głowicy, czujnikach i prowadnicach, a wilgoć może zmieniać zachowanie kartonowej powierzchni.
Jeżeli luźna warstwa pyłu znajduje się pomiędzy atramentem a właściwym podłożem, może wpływać na przyczepność i ostrość oznaczenia. Dlatego należy uwzględnić miejsce montażu głowicy, osłony, sposób oczyszczania oraz harmonogram konserwacji.
Dobór urządzenia do zapylonego zakładu powinien obejmować całe stanowisko znakujące, a nie tylko nominalne parametry głowicy.

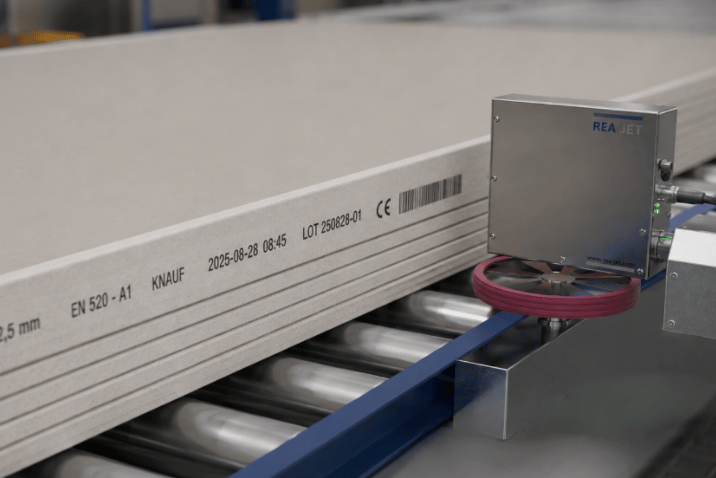

LOGO I DANE ZMIENNELogo, typ płyty, numery partii i dane zmienne
Duża powierzchnia płyty pozwala połączyć kilka typów informacji w jednym projekcie: logo → nazwa produktu → typ płyty → partia → data. Obok elementów stałych mogą znaleźć się dane automatycznie zmieniane pomiędzy kolejnymi produktami.
Numer partii może łączyć płytę z informacjami przechowywanymi w systemie zakładu, np. datą, zmianą, recepturą, partią surowca, linią i wynikiem kontroli.
Sam numer nadrukowany na płycie nie tworzy pełnej identyfikowalności. Traceability powstaje dopiero po prawidłowym powiązaniu fizycznego oznaczenia z wiarygodnym rekordem danych.
KODY 1D I 2DKody kreskowe, QR i Data Matrix na płytach g-k
System wysokiej rozdzielczości może wykonywać kody kreskowe, QR i Data Matrix bezpośrednio na odpowiedniej okładzinie. Kod może identyfikować produkt, partię, zlecenie albo prowadzić do cyfrowego rekordu.
Na jakość odczytu wpływają chłonność kartonu, kontrast, wielkość modułu, pył, prędkość produkcji, odległość głowicy i stabilność prowadzenia płyty.
Możliwość wydrukowania kodu nie oznacza automatycznie, że każdy jego rozmiar będzie niezawodnie odczytywany na każdej odmianie płyty. Kod trzeba zweryfikować na finalnej powierzchni i przy docelowym sposobie skanowania.
NORMY I DOKUMENTACJAPN-EN 520 i oznaczenia płyty – co naprawdę robi drukarka?
PN-EN 520+A1:2012 dotyczy płyt gipsowo-kartonowych, ich definicji, wymagań i metod badań. Nie jest normą opisującą drukarkę znakującą.
System znakujący może automatycznie nanosić na płytę informacje wynikające z dokumentacji konkretnego wyrobu, ale nie przeprowadza badań, nie ocenia właściwości płyty i nie zastępuje procesu oceny zgodności.
Zgodność produktu nie wynika z samego wydrukowania symbolu lub danych. Drukarka odtwarza zatwierdzoną treść, natomiast odpowiedzialność za właściwą dokumentację i oznakowanie pozostaje po stronie producenta wyrobu.
TYPY A, H2, F I DFTyp A, H2, F i DF – oznaczenie ważniejsze niż sam kolor płyty
W systemach suchej zabudowy stosuje się różne typy płyt, m.in. A, H2, F, DF oraz warianty łączące kilka właściwości. Część producentów wykorzystuje charakterystyczną kolorystykę okładzin, aby ułatwić rozróżnienie produktów.
Nie należy jednak upraszczać tego do zasady „zielona płyta jest wodoodporna”. Płyty typu H2 charakteryzują się zmniejszoną wchłanialnością wody i są przeznaczone do określonych warunków podwyższonej wilgotności.
Właściwości produktu należy określać na podstawie jego oznaczenia technicznego i dokumentacji, a kolor traktować wyłącznie jako pomocniczy element identyfikacji.
INTEGRACJA DANYCHIntegracja drukarki z linią produkcyjną płyt g-k
System znakowania może działać automatycznie w sekwencji: detekcja płyty → identyfikacja wariantu → pobranie projektu → nadruk → kontrola → dalszy transport.
Źródłem danych może być PLC, MES, ERP, baza danych lub system sterowania produkcją. Zmiana produktu może automatycznie wywołać zmianę logo, nazwy, typu, daty, partii lub kodu.
Automatyczna transmisja danych ogranicza ręczne przepisywanie informacji, ale nie eliminuje konieczności prawidłowego przypisania projektu do aktualnie produkowanej płyty.

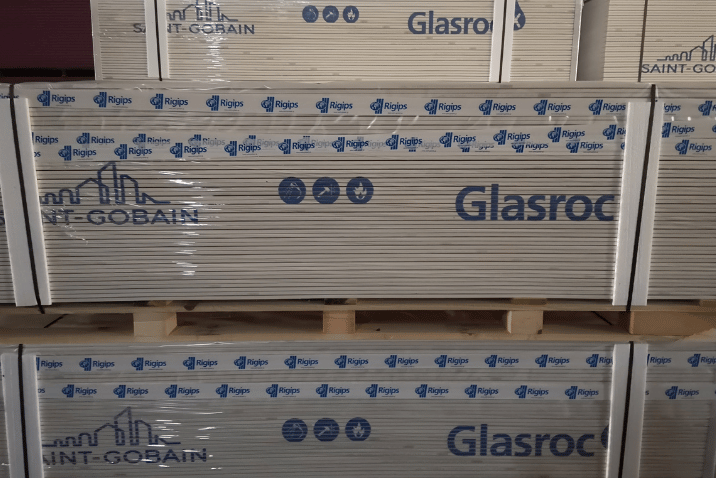

POŁOŻENIE NADRUKUGdzie umieścić nadruk na płycie gipsowo-kartonowej?
Miejsce oznaczenia powinno zostać określone już podczas projektowania aplikacji. Trzeba uwzględnić krawędzie płyty, późniejsze cięcie, pakowanie, sposób układania w stos, widoczność informacji i warunki montażu płyt gipsowych.
Jeżeli płyta będzie docinana, oznaczenie nie powinno znajdować się wyłącznie w strefie, która może zostać usunięta. Duże logo może zajmować znaczną część powierzchni, ale nie powinno utrudniać odczytu danych technicznych.
Położenie nadruku jest elementem procesu znakowania tak samo jak rodzaj drukarki, atrament i sposób prowadzenia produktu.
NAJCZĘSTSZE WYZWANIANajczęstsze wyzwania przy znakowaniu płyt gipsowo-kartonowych
Pył i powierzchnia
Pył gipsowy i luźne zanieczyszczenia mogą pogarszać przyczepność oraz ostrość. Warto dobrać miejsce znakowania i sposób utrzymania stanowiska.
Chłonność i kolor okładziny
Różne kartony mogą inaczej wchłaniać atrament, co wpływa na intensywność logo, krawędzie tekstu oraz kontrast kodów.
Prędkość i stabilność
Przy wysokiej rozdzielczości ważne jest powtarzalne prowadzenie płyty i kontrolowana odległość od głowicy także przy dużej prędkości linii.
Zmiana wariantu i danych
System musi otrzymać właściwe logo, typ płyty, partię i pozostałe dane dla konkretnego produktu. Błąd przypisania danych daje poprawny technicznie, ale niewłaściwy nadruk.
NAJCZĘŚCIEJ ZADAWANE PYTANIANajczęściej zadawane pytania o znakowanie płyt gipsowo-kartonowych
Jaka drukarka nadaje się do płyt gipsowo-kartonowych?
Do logo, grafiki, tekstu i kodów szczególnie dobrze nadaje się REA JET GK 2.0. Przy dużych prostych znakach można analizować DOD.
Czy można drukować bezpośrednio na płytach g-k?
Tak. REA oficjalnie prezentuje znakowanie płyt gipsowo-kartonowych z nadrukiem logo za pomocą systemu GK 2.0.
Czy można wykonywać duże logo?
Tak. Duże logo jest jednym z charakterystycznych zastosowań wysokorozdzielczego druku Piezo na chłonnej okładzinie kartonowej.
Czy można nanosić numery partii i daty?
Tak. Systemy cyfrowe umożliwiają automatyczną zmianę dat, partii, kodów zmian i innych danych pomiędzy kolejnymi produktami.
Czy można drukować kody kreskowe lub Data Matrix?
Tak, ale ich wielkość, kontrast i czytelność trzeba potwierdzić na finalnej okładzinie oraz przy docelowym sposobie odczytu.
Czy wszystkie płyty g-k mają taką samą powierzchnię?
Nie. Typ płyty, kolor okładziny, impregnacja, chłonność i sposób wykończenia mogą się różnić, dlatego ustawienia trzeba zweryfikować na rzeczywistym produkcie.
Czy zielona płyta g-k jest wodoodporna?
Nie należy używać takiego uogólnienia. Płyty H2 mają zmniejszoną wchłanialność wody i są przeznaczone do określonych warunków podwyższonej wilgotności.
Czy drukarka musi być zgodna z PN-EN 520?
PN-EN 520 dotyczy płyt gipsowo-kartonowych. System znakujący nanosi zatwierdzone dane, ale nie jest urządzeniem certyfikującym płytę i nie zastępuje oceny zgodności produktu.
Czy nadruk może pomagać przy montażu płyt gipsowych?
Może ułatwiać identyfikację właściwego typu lub wariantu płyty. Sam nadruk nie zastępuje projektu, instrukcji systemowej ani zasad wykonania konstrukcji.
Czy przed wdrożeniem warto wykonać próbę?
Tak. Test powinien obejmować rzeczywiste warianty kartonu, kolor, zapylenie, docelowy projekt nadruku i prędkość linii.
