ZNAKOWANIE PIANEK TECHNICZNYCHZnakowanie pianek technicznych – nadruk, kody i linie technologiczne
Znakowanie pianek technicznych umożliwia nanoszenie numerów partii, danych produkcyjnych, logo, kodów oraz oznaczeń technologicznych bezpośrednio na bloki, płyty, arkusze i gotowe produkty.
Dobór systemu zależy od rodzaju tworzywa, struktury powierzchni, elastyczności, koloru, dalszej obróbki i wymaganej trwałości. Pianki PE, PP, PU/PUR, EPP, EPS i XPS mogą zachowywać się podczas druku zupełnie inaczej, dlatego technologię należy potwierdzić próbą na rzeczywistym materiale.
PRODUKTY I ZASTOSOWANIAZnakowanie pianki – jakie produkty można oznaczać?
Przemysłowe znakowanie stosuje się zarówno na półproduktach, jak i gotowych wyrobach: blokach, płytach sztywnych, arkuszach, rolkach, elementach EPP, piankach tapicerskich, częściach materacy, wkładach ochronnych, profilach i komponentach izolacyjnych. Proces znakowania pianki powinien być dopasowany do rzeczywistego produktu i momentu produkcji.
Na materiałach spienionych można wykonywać numery partii, daty produkcji, logo producenta, oznaczenia materiałowe, kody kreskowe, QR, Data Matrix oraz informacje potrzebne podczas dalszej obróbki.
REA posiada również osobną stronę opisującą szerzej nadruk na piance i styropianie. Ten wpis koncentruje się na gotowych produktach i półproduktach z pianek oraz ich znakowaniu w procesie produkcyjnym.
DOBÓR TECHNOLOGIIZnakowanie pianek technicznych – jak dobrać technologię?
Nie istnieje jedna technologia odpowiednia dla wszystkich materiałów spienionych. Ostateczny wybór zależy od wielkości znaku, struktury powierzchni, geometrii produktu, prędkości linii i wymaganej odporności.
| Zastosowanie | Technologia do pierwszej analizy | Najważniejsze kryterium |
|---|---|---|
| duży tekst na bloku | DOD | wielkość i czytelność |
| oznaczenia płyt EPS | DOD | struktura podłoża |
| duży numer partii | DOD | kontrast |
| oznaczenia technologiczne | DOD / Ink Jet | powtarzalność położenia |
| krótkie dane zmienne | CIJ po próbie | materiał i przyczepność |
| kod kreskowy lub 2D | Ink Jet po teście | geometria kodu |
| duża ilość informacji | etykietowanie | jednolity nośnik |
Na podłożu o wyraźnej strukturze większy i prostszy znak może być bardziej niezawodny niż bardzo mała grafika lub kod.
DRUK ATRAMENTOWYDruk atramentowy na piance – bezkontaktowe znakowanie przemysłowe
Bezkontaktowy Ink Jet jest szczególnie przydatny przy materiałach miękkich, elastycznych i podatnych na odkształcenie, ponieważ głowica nie musi dotykać powierzchni produktu.
W praktyce mechanika linii pozostaje jednak równie ważna jak sama drukarka. Jeżeli elastyczny element ugina się, faluje albo zmienia odległość od głowicy, wygląd nadruku może być niepowtarzalny.
W aplikacjach wymagających precyzyjnego położenia oznaczenia trzeba kontrolować zarówno technologię druku, jak i prowadzenie produktu.
Rekomendowane rozwiązania REA JET do znakowania pianek technicznych

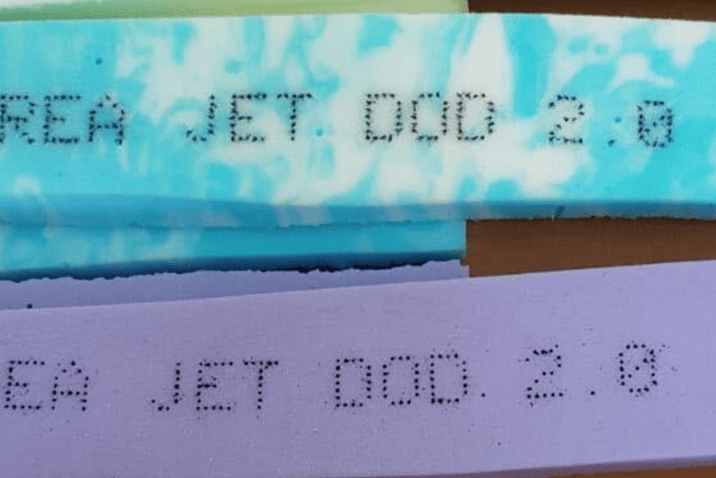

REA JET DOD 2.0
Podstawowe rozwiązanie do dużych tekstów, numerów i oznaczeń na blokach, płytach styropianowych oraz innych dużych produktach.
REA JET SC 2.0
CIJ do krótkich danych zmiennych na szybko przemieszczających się elementach, jeżeli powierzchnia i dobrany atrament zapewniają właściwą przyczepność.
REA LABEL
Automatyczne etykietowanie, gdy potrzebna jest duża ilość danych, bardzo regularne tło kodu albo powierzchnia nie pozwala uzyskać oczekiwanego bezpośredniego nadruku.
REA VERIFIER
Systemy do kontroli kodów 1D i 2D, jeżeli kod kreskowy, QR lub Data Matrix ma podlegać automatycznemu odczytowi albo ocenie jakości.

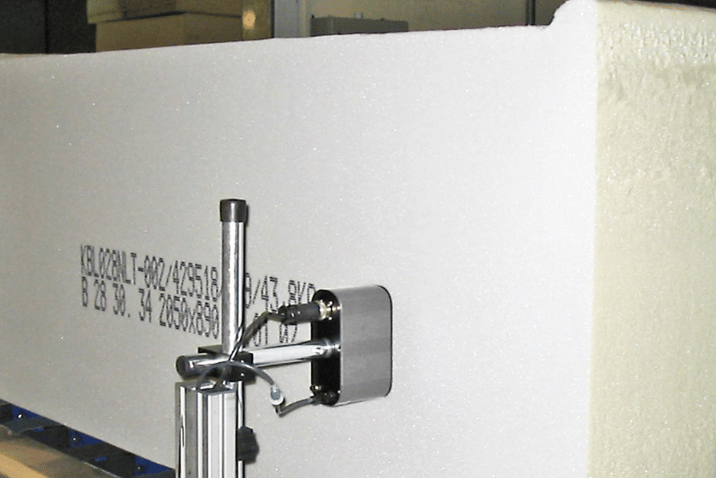

EPS I DUŻE ZNAKIPłyty styropianowe i bloki styropianowe – duże oznaczenia DOD
Styropian EPS jest jednym z typowych zastosowań drukarek dużych znaków. Znakowanie płyt styropianowych i bloków styropianowych może obejmować nazwę producenta, typ produktu, parametry, numery partii, daty, duże logo i inne dane identyfikacyjne.
REA JET DOD 2.0 jest stosowany do przemysłowego znakowania dużych elementów, a jego głowice pozwalają dobrać wysokość znaku do rzeczywistego produktu. Przy znakowaniu płyt styropianowych ważna jest powtarzalna odległość głowicy, a przy dużych stosach bloków styropianowych także stabilne prowadzenie materiału.
Na powierzchni z widoczną strukturą granulek wielkość i grubość znaku powinny wynikać z rzeczywistej geometrii podłoża, a nie wyłącznie z nominalnej rozdzielczości urządzenia.
OZNACZENIA TECHNOLOGICZNELinie cięcia, montażu i oznaczenia pomocnicze na piance
Nadruk może być informacją dla operatora lub następnego etapu produkcji. Na bloku, płycie albo arkuszu można nanieść kontur, punkt odniesienia, kierunek, pozycję elementu oraz linie cięcia i montażu.
Przykładowy proces może wyglądać tak: materiał → nadruk oznaczenia → cięcie → dalsza obróbka → kontrola → pakowanie.
Jeżeli oznaczenie prowadzi kolejny proces, kluczowe znaczenie ma jego położenie względem krawędzi produktu. W takim zastosowaniu powtarzalność pozycji może być ważniejsza od jakości graficznej.
Próba znakowania – materiał, przyczepność i czytelność nadruku
Próba znakowania pianki na rzeczywistym produkcie jest podstawą doboru systemu. Warto przekazać kilka wariantów materiału, różne gęstości i kolory, próbki przed oraz po obróbce, docelową treść i informacje o prędkości procesu.
Podczas testu oceniamy kontrast, przyczepność, czas schnięcia, ostrość, zachowanie medium na strukturze podłoża, odporność na ścieranie i czytelność kodów.
RÓŻNE RODZAJE MATERIAŁÓWRóżne rodzaje pianek – PE, PP, PU, EPP, EPS i XPS
Nazwa „pianka” opisuje formę materiału, a nie jedną powierzchnię drukową. Są to tworzywa sztuczne o bardzo różnych właściwościach. Polietylen PE, polipropylen PP, poliuretan PU/PUR, EPP, EPS i XPS mogą wymagać innych parametrów oraz mediów.
PE i PP mogą mieć trudniejsze do zwilżenia powierzchnie. PU występuje od miękkich materiałów tapicerskich po sztywne komponenty. EPP ma charakterystyczną strukturę formowaną, EPS widoczne granulki, a XPS inną strukturę powierzchni niż klasyczny styropian.
Ustawień jednego tworzywa nie należy automatycznie przenosić na inne tworzywa sztuczne. Receptura, dodatki, gęstość i wykończenie mogą zmieniać wynik znakowania nawet w obrębie tej samej grupy polimerów.
WKŁADY I ELEMENTY TECHNICZNEWkłady, wypełnienia i elementy materacy – znakowanie produktów piankowych
Materiały spienione są wykorzystywane jako wkłady do walizek, zabezpieczenia transportowe, wypełnienia opakowań, separatory, elementy pozycjonujące części, komponenty tapicerskie i części materacy.
Oznaczenie może wskazywać nazwę części, numer stanowiska, pozycję komponentu, numer zestawu, kierunek ułożenia lub inne dane produkcyjne.
Wkład ochronny może więc pełnić jednocześnie funkcję mechaniczną i informacyjną – nadruk pokazuje, jaki komponent ma znaleźć się w konkretnym miejscu.

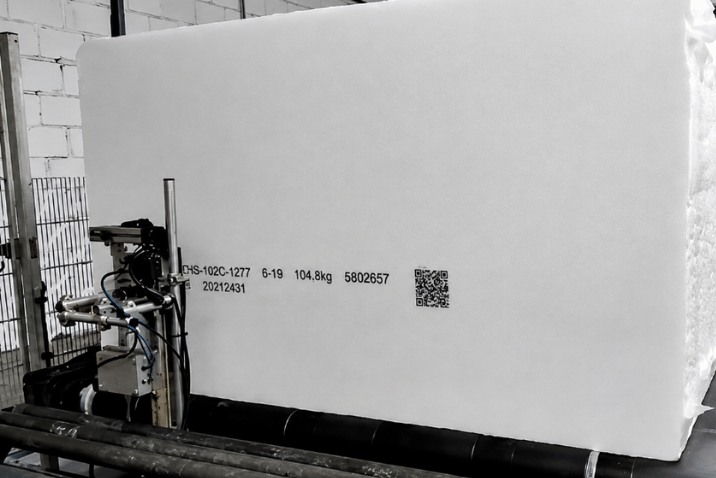

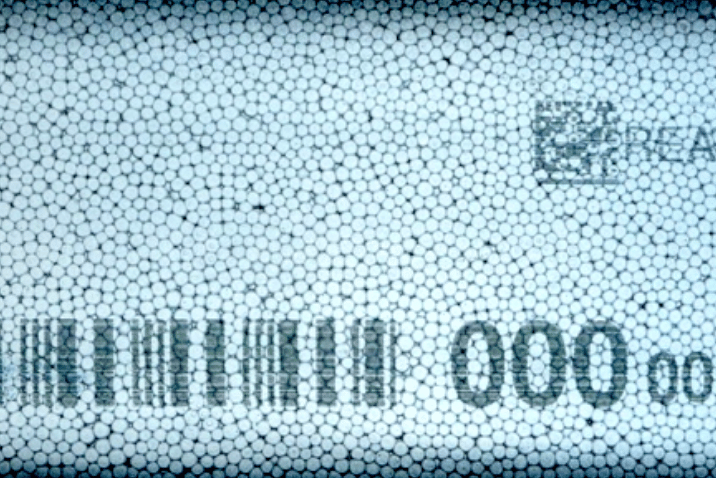

KODY I IDENTYFIKACJAKody kreskowe i kody 2D bezpośrednio na produktach z pianki
Bezpośrednie znakowanie może obejmować kody kreskowe, QR, Data Matrix, numery seryjne i numery partii. Kod może pełnić rolę klucza do cyfrowego rekordu produktu albo partii.
Na czytelność wpływają struktura podłoża, kontrast, wielkość modułu, deformacja powierzchni oraz sposób oświetlenia przy odczycie.
Kod odczytany z pojedynczej idealnej próbki nie jest jeszcze potwierdzeniem stabilnego procesu. Weryfikację trzeba prowadzić na reprezentatywnej serii produktów.

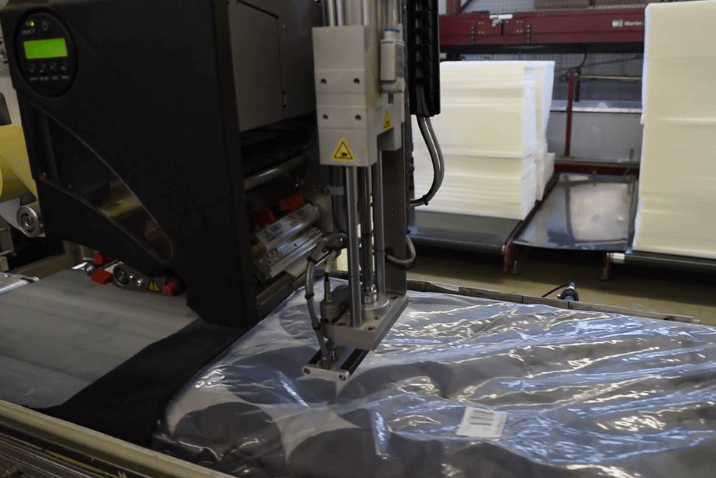

ETYKIETOWANIEEtykietowanie pianki – kiedy etykieta jest lepsza od nadruku?
Etykieta może być korzystna, gdy ilość informacji jest duża, kod wymaga bardzo regularnego tła, potrzebna jest rozbudowana grafika albo bezpośredni nadruk nie zapewnia wymaganych parametrów.
Także etykietowanie wymaga jednak testu. PE, PP, PU i PS mogą potrzebować odpowiednio dobranych klejów, a odporność etykiety należy dopasować do magazynowania, wilgoci, chemii i warunków zewnętrznych.
Zobacz aplikatory etykiet REA LABEL dla zautomatyzowanych linii produkcyjnych.
LASER PO PRÓBIELaserowe grawerowanie pianki – kiedy ma sens?
Laserowe grawerowanie pianki jest możliwe dla wybranych materiałów spienionych, ale efekt zależy od konkretnego polimeru, dodatków, pigmentu, struktury, długości fali i parametrów procesu.
Laser może powodować usuwanie materiału, zmianę powierzchni albo zmianę koloru. Nie każde oddziaływanie jest głębokim grawerowaniem i nie każda pianka nadaje się do tej technologii.
Dlatego rozwiązania takie jak REA LASER CL należy analizować dopiero po próbie na właściwym materiale. Laser nie jest uniwersalnie „najtrwalszą metodą” dla wszystkich pianek.
TRWAŁOŚĆ I ODPORNOŚĆTrwałość nadruku – ścieranie, wilgoć i warunki atmosferyczne
Trwałość znakowania pianki trzeba definiować względem konkretnego zagrożenia: ścierania, wilgoci, wyginania, zmian temperatury, kontaktu z opakowaniem albo warunków atmosferycznych.
Innych parametrów wymaga nadruk używany tylko w procesie produkcji, a innych kod, który ma pozostać czytelny po magazynowaniu i transporcie.
Szybkie wyschnięcie nie oznacza automatycznie odporności na wodę, ścieranie lub długotrwałe warunki zewnętrzne. Dobór medium warto poprzedzić próbą; pomocny jest również poradnik jak dobrać atrament do znakowania.
DANE PRODUKCYJNEIdentyfikowalność pianek – numery partii, daty i dane produkcyjne
Oznaczenie może identyfikować produkt, partię, zmianę, linię, zlecenie lub wariant materiału. Krótki numer albo kod może również prowadzić do cyfrowego rekordu zawierającego szerszą historię produktu.
Przykładowy przepływ: partia materiału → produkcja → oznaczenie → dalsza obróbka → kontrola → magazyn.
Samo wykonanie numeru lub kodu nie zapewnia pełnej identyfikowalności. Traceability powstaje po prawidłowym powiązaniu fizycznego oznaczenia z wiarygodnym rekordem danych.

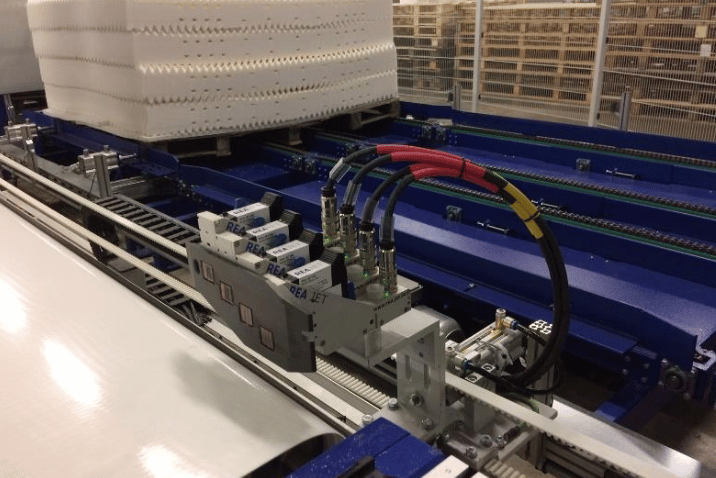

LINIA PRODUKCYJNAIntegracja znakowania z linią produkcyjną
Przemysłowa drukarka może zostać włączona bezpośrednio w automatyczny proces: produkt → detekcja → pobranie danych → nadruk → dalsza obróbka → kontrola.
Dane mogą pochodzić z PLC, MES, ERP, sterownika maszyny albo bazy danych. System może automatycznie zmieniać numer partii, datę, nazwę, kod i wariant produktu.
Moment nadruku także ma znaczenie. Przed cięciem można oznaczyć duży blok lub arkusz i nanieść informacje potrzebne do obróbki; po cięciu łatwiej przypisać dane do konkretnego elementu.
Automatyczna transmisja danych ogranicza ręczne przepisywanie, ale system nadal musi jednoznacznie przypisać właściwy rekord do aktualnie znakowanego produktu.
NAJCZĘSTSZE WYZWANIANajczęstsze wyzwania przy znakowaniu pianek technicznych
Nierówna struktura
Pory, przetłoczenia i granulat mogą deformować drobny tekst oraz małe kody. Wielkość znaku trzeba dopasować do rzeczywistej powierzchni.
Elastyczność i geometria
Uginanie lub falowanie materiału zmienia dystans od głowicy. Stabilne prowadzenie jest częścią całej aplikacji.
Przyczepność i kolor
Różne polimery i dodatki zmieniają zwilżanie powierzchni. Kontrast oraz medium należy potwierdzić próbą na docelowym materiale.
Dalsza obróbka i trwałość
Cięcie, pakowanie, wilgoć i ścieranie mogą zmienić oznaczenie. Trwałość należy definiować względem całego cyklu produktu.
NAJCZĘŚCIEJ ZADAWANE PYTANIANajczęściej zadawane pytania o znakowanie pianek technicznych
Jaka drukarka nadaje się do znakowania pianki?
Do dużych oznaczeń na blokach i płytach podstawowym rozwiązaniem do analizy jest DOD. Dla krótkich danych można rozważyć inne technologie Ink Jet po wykonaniu próby na właściwym materiale.
Czy można znakować płyty styropianowe?
Tak. Bezpośredni nadruk na płytach EPS jest typowym zastosowaniem przemysłowych systemów dużych znaków. Wielkość i kontrast należy dopasować do struktury powierzchni.
Czy można znakować bloki styropianowe?
Tak. Duże formaty dobrze odpowiadają zastosowaniom DOD, ponieważ pozwalają wykonywać czytelne numery, teksty i dane produkcyjne bez dodatkowego nośnika.
Czy można drukować na piance PE?
Takie zastosowanie należy potwierdzić próbą. Poszczególne odmiany PE mogą różnić się właściwościami powierzchniowymi, dodatkami i wykończeniem.
Czy na piance można nanosić oznaczenia technologiczne?
Tak. Nadruk może pełnić funkcję procesową, np. wskazywać pozycję, kierunek, kontur albo miejsce dalszej obróbki i montażu.
Czy można drukować kod QR lub Data Matrix?
Tak, jeżeli powierzchnia zapewnia odpowiedni kontrast i geometrię. Kod należy testować na reprezentatywnej serii, a nie tylko na jednej idealnej próbce.
Czy na ciemnym materiale można wykonać jasny nadruk?
Możliwe jest zastosowanie odpowiednio dobranych atramentów pigmentowych. Kontrast, przyczepność i odporność trzeba jednak potwierdzić na konkretnym materiale.
Czy można grawerować piankę laserem?
Wybrane materiały można obrabiać laserowo, ale możliwość i efekt zależą od polimeru, dodatków i parametrów lasera. Nie jest to uniwersalna metoda dla wszystkich pianek.
Czy zamiast nadruku można zastosować etykietę?
Tak. Etykietowanie może być lepsze przy dużej ilości danych lub wymaganym regularnym tle kodu, ale klej również trzeba dopasować do konkretnej powierzchni.
Czy przed wyborem systemu warto wykonać próbę?
Tak. Różnice materiału, gęstości, struktury, koloru, elastyczności i dalszej obróbki mogą istotnie zmieniać rezultat znakowania.
Dobierz system do znakowania swoich pianek technicznych
Prześlij nam rzeczywiste bloki, płyty, arkusze, wkłady lub gotowe produkty wraz z informacją o materiale, wymaganym oznaczeniu i warunkach produkcji. Sprawdzimy kontrast, przyczepność, czytelność i odporność nadruku oraz dobierzemy system znakowania lub etykietowania do rzeczywistej aplikacji.
