Drukarka do węży – znakowanie węży gumowych, hydraulicznych i technicznych

Drukarka do węży umożliwia automatyczne nanoszenie metrażu, numerów partii, oznaczeń materiału, średnicy i danych technicznych bezpośrednio na powierzchnię produktu podczas produkcji. Do węży gumowych, hydraulicznych, PVC, PU i innych przewodów elastycznych stosuje się przede wszystkim CIJ, przy większych znakach DOD, a na wybranych materiałach także odpowiednio dobrany laser. Rozwiązanie jest przeznaczone dla producentów węży i przewodów technicznych, integratorów maszyn oraz zakładów potrzebujących powtarzalnego oznaczania na linii. Dobór systemu powinien zaczynać się od powierzchni i procesu: materiału warstwy zewnętrznej, średnicy, koloru, prędkości, czasu do zwijania i wymaganej trwałości.

WĘŻE GUMOWE, HYDRAULICZNE, PVC I PU

Co można drukować na wężach i przewodach elastycznych?

Zakres informacji zależy od rodzaju wyrobu, branży i dokumentacji producenta. Na powierzchni można nanosić dane stałe oraz zmienne wykorzystywane do identyfikacji produktu.

nazwa producenta i typ produktu
średnica lub oznaczenie wymiaru
numer partii i data produkcji
metraż i numer kolejny
symbol materiału i kod produktu
dane techniczne i znaki alfanumeryczne
kody 1D lub 2D, jeżeli geometria i kontrast pozwalają na stabilny odczyt

Metraż, partia, data i numer kolejny mogą być aktualizowane automatycznie przez sterownik maszyny, enkoder, PLC lub system nadrzędny.

DOBÓR TECHNOLOGII

Jaką drukarkę do węży wybrać? CIJ, DOD czy laser?

Nie ma jednej technologii właściwej dla wszystkich węży. O wyborze decydują wielkość oznaczenia, materiał, geometria, kontrast, prędkość linii i wymagana trwałość.

Zastosowanie	Technologia do pierwszej analizy
szybka linia, metraż, mały tekst	CIJ
jasny nadruk na ciemnej powierzchni	CIJ/DOD z odpowiednim atramentem pigmentowym
duży tekst i większa średnica	DOD
trwałe oznaczenie bez atramentu	laser po próbie materiałowej
kod 1D/2D wymagający kontroli	druk/laser + system kontroli kodu

Dobór systemu powinien rozpoczynać się od procesu, a nie od modelu urządzenia.

CIJ NA SZYBKIEJ LINII

Drukarka CIJ do węży – metraż, partia i dane techniczne

Continuous Inkjet jest bezkontaktową technologią znakowania, dlatego dobrze pasuje do elastycznych produktów przemieszczających się w sposób ciągły. Głowica nie dotyka powierzchni i może nanosić metraż, daty, partie, oznaczenia wymiarowe oraz krótkie dane techniczne.

CIJ toleruje większą zmianę dystansu od powierzchni niż technologie wymagające bardzo małej, stabilnej odległości. Nadal jednak trzeba zapewnić kontrolowane prowadzenie produktu — duże drgania lub zmiana położenia pogarszają powtarzalność nadruku.

Maksymalna prędkość urządzenia nie jest automatycznie prędkością konkretnej aplikacji. Wpływ mają długość komunikatu, liczba linii, wysokość znaków i wymagany odstęp pomiędzy nadrukami.

Rekomendowane rozwiązania do znakowania węży i przewodów

REA JET SC 2.0

CIJ do metrażu, numerów partii, danych technicznych i krótkich oznaczeń na szybko przemieszczających się wężach.

REA JET DOD 2.0

System dużych znaków do większych tekstów i prostych, kontrastowych oznaczeń na produktach o odpowiedniej średnicy.

REA LASER

Znakowanie bez atramentu na odpowiednio reagujących materiałach oraz trwałe oznaczanie wybranych metalowych elementów po próbie.

REA VERIFIER

Kontrola kodów 1D i 2D, gdy gotowe oznaczenie wymaga automatycznego odczytu lub oceny jakości symbolu.

WĘŻE HYDRAULICZNE I DANE TECHNICZNE

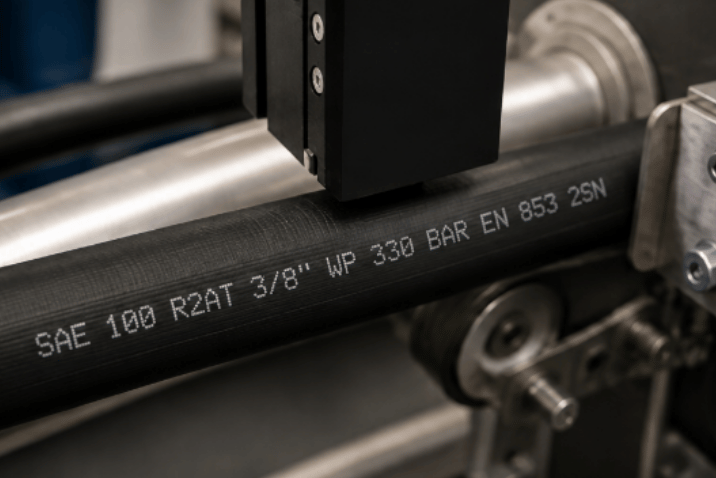

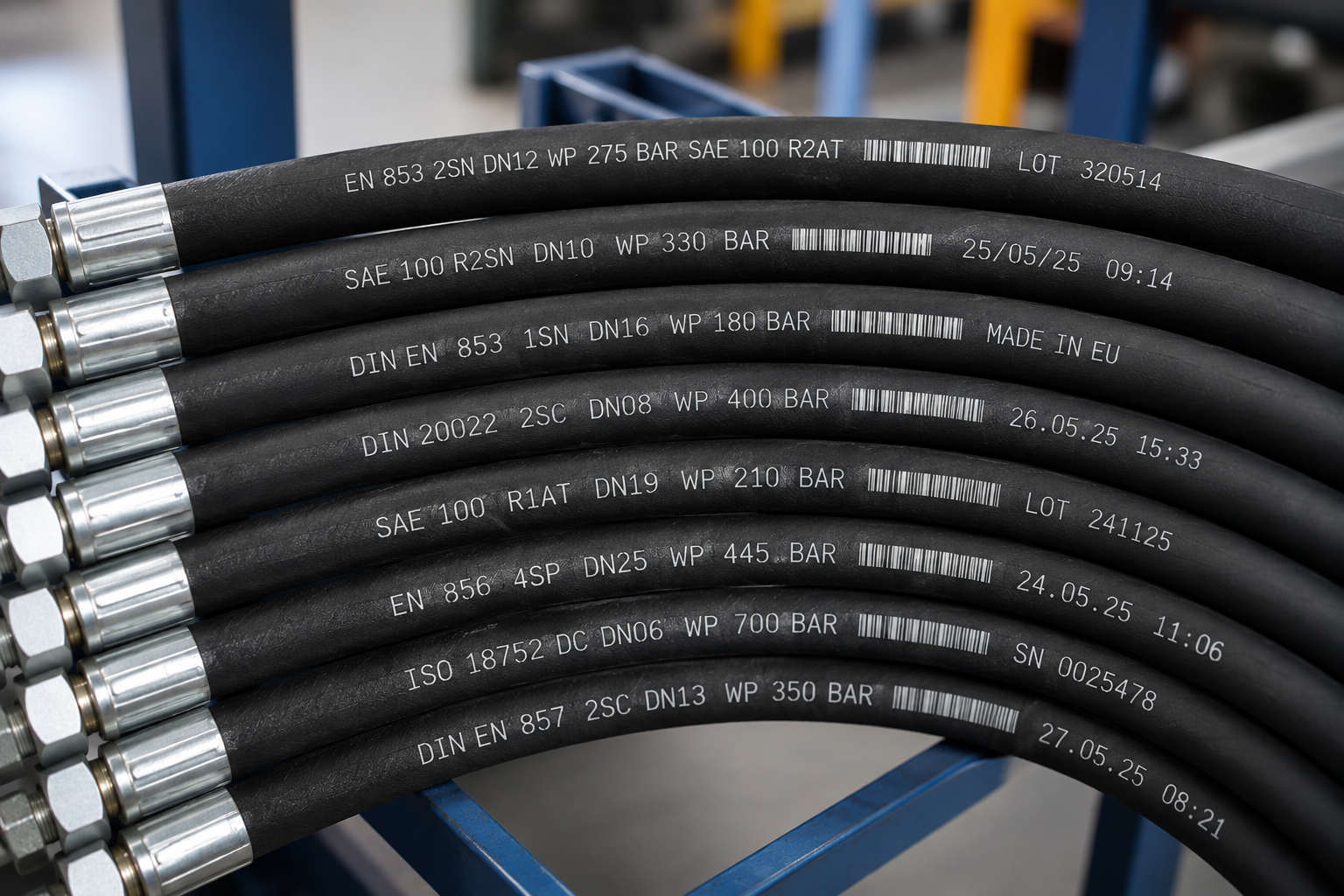

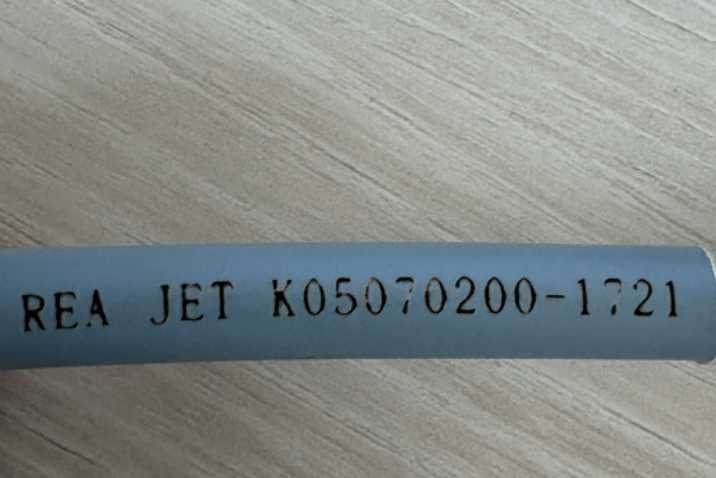

Oznaczenia węży hydraulicznych – DN, partia i parametry produktu

Wąż hydrauliczny może otrzymywać oznaczenia potrzebne do identyfikacji wyrobu, ale nie istnieje jeden uniwersalny zestaw danych obowiązkowych dla każdego produktu. Zakres informacji powinien wynikać z właściwej normy, specyfikacji producenta i przeznaczenia przewodu.

producent i seria lub typ
wymiar lub średnica nominalna
numer partii i data
oznaczenie normy lub klasy, jeśli dotyczy
parametry przewidziane w dokumentacji produktu

DN odnosi się do wielkości nominalnej związanej ze średnicą wewnętrzną, ale w praktyce spotyka się również inne systemy rozmiarowe. Jeżeli na wężu ma znaleźć się DN lub parametr ciśnieniowy, wartość powinna pochodzić z zatwierdzonego źródła danych.

PRZEWODY HYDRAULICZNE I KOŃCÓWKI

Znakowanie przewodów hydraulicznych – końcówki, identyfikator i rejestr produktu

Gotowy przewód hydrauliczny może składać się z elastycznego węża oraz zakutych końcówek. To dwa różne miejsca znakowania: na powierzchni węża można wykonywać nadruk ciągły, a na wybranej tulei lub końcówce metalowej — osobne trwałe oznaczenie dobrane do metalu.

Indywidualny numer może zostać powiązany z rejestrem zawierającym np. typ przewodu, długość, konfigurację końcówek, datę wykonania, partię materiału i historię kontroli.

Sam kod nie skraca automatycznie przestoju maszyny. Może natomiast skrócić etap identyfikacji elementu, jeżeli prowadzi do aktualnego i prawidłowo prowadzonego rekordu produktu.

Próba znakowania na rzeczywistym wężu

Najpewniejszym sposobem doboru technologii jest test na rzeczywistym produkcie, a nie na płaskiej próbce podobnego materiału. Do próby warto dostarczyć odcinek węża, informację o materiale i średnicy, kolor, planowaną treść, prędkość linii, czas do zwijania oraz wymagania dotyczące trwałości. Podczas testu sprawdzamy kontrast, przyczepność, czas schnięcia, ścieranie, odbijanie nadruku, deformację znaków i czytelność kodu.

Geometria finalnego wyrobu ma znaczenie — wynik na płaskim arkuszu nie gwarantuje identycznego rezultatu na elastycznym wężu o małej średnicy.

METRAŻ I POMIAR DŁUGOŚCI

Drukowanie metrażu na wężu – enkoder, długość i synchronizacja

Metraż powinien być powiązany z rzeczywistym ruchem produktu. Kolejne wartości mogą być generowane w ustalonym interwale, np. 100 m, 101 m, 102 m, ale ich poprawność zależy od wiarygodnego pomiaru długości.

Sygnał może pochodzić z enkodera, układu pomiarowego, PLC lub sterownika maszyny. Drukarka wykonuje wskazaną wartość, natomiast dokładność metrażu zależy przede wszystkim od dokładności pomiaru drogi produktu.

Poślizg rolki enkodera może spowodować, że nadruk będzie czytelny i poprawny graficznie, ale pokaże niewłaściwą długość.

EKSTRUZJA I PRODUKCJA CIĄGŁA

Znakowanie węży na linii ekstruzji – PVC, PU i inne tworzywa

Węże z PVC, PU i innych termoplastów mogą być znakowane podczas ciągłej produkcji. Punkt montażu trzeba dobrać tak, aby powierzchnia była wystarczająco schłodzona, stabilna i dostępna dla głowicy, a przed zwijaniem pozostał czas na utrwalenie nadruku.

Dwa wyroby opisane jako PVC lub PU nie muszą zachowywać się identycznie — dodatki, plastyfikatory, pigmenty i tekstura mogą zmieniać przyczepność. Więcej o samym materiale opisujemy przy przemysłowym znakowaniu tworzyw sztucznych.

Podobne wymagania procesu ciągłego występują przy znakowaniu kabli i przewodów, gdzie również istotne są sygnał prędkości, pomiar metrażu i czas do zwijania.

GUMA, CIEMNA POWIERZCHNIA I ATRAMENT

Znakowanie węży gumowych – materiał, atrament i biały nadruk

Określenie „guma” obejmuje wiele mieszanek o różnych właściwościach. Na rezultat wpływają elastomer, dodatki, środki technologiczne, faktura, kolor i temperatura. Dlatego atrament dobrze działający na jednym wężu nie musi zachowywać się tak samo na innym.

Na czarnym materiale może być potrzebny jasny atrament pigmentowy. Kontrast zależy jednak nie tylko od koloru, lecz również od pokrycia powierzchni, wielkości znaku, prędkości oraz warunków późniejszego odczytu.

Szczegółowo właściwości podłoża opisujemy na stronie o nadruku na gumie, kablach i wężach.

SCHNIĘCIE, ZWIJANIE I ODPORNOŚĆ

Czas schnięcia przed zwijaniem – odległość, prędkość i trwałość nadruku

Przy produkcji węży czas od nadruku do pierwszego kontaktu z rolką lub kolejnym zwojem może być kluczowy. W uproszczeniu: odległość od drukarki do miejsca kontaktu ÷ prędkość liniowa = dostępny czas schnięcia.

Jeżeli linia przyspieszy dwukrotnie, przy tej samej odległości czas na utrwalenie oznaczenia spada o połowę. Zbyt krótki czas może powodować rozmazywanie, odbijanie na kolejnym zwoju albo zabrudzenie prowadnic.

Szybkie schnięcie nie oznacza automatycznie odporności chemicznej. Przyczepność, ścieranie, kontakt z olejem i chemią trzeba oceniać osobno w warunkach odpowiadających użytkowaniu.

DUŻE ZNAKI I WIĘKSZE ŚREDNICE

Drukarka DOD do dużych oznaczeń na wężach

Drop-on-Demand warto analizować wtedy, gdy potrzebne są większe litery, numery lub proste symbole na produkcie o odpowiedniej średnicy. Technologia jest przeznaczona do innego zakresu wielkości niż typowy mały nadruk CIJ.

duże litery i numery
proste symbole i oznaczenia procesowe
kontrastowe znaki na dużej powierzchni

CIJ i DOD nie są dwiema wersjami tego samego rozwiązania. Wybór powinien wynikać przede wszystkim z wymaganej wysokości i szczegółowości oznaczenia.

LASER I METALOWE KOŃCÓWKI

Laserowe znakowanie węży i metalowych końcówek

Na wybranych materiałach można wykonać oznaczenie bez atramentu. Laser może powodować zmianę koloru, spienienie, ablację lub inny efekt optyczny, ale nie każdy wąż gumowy lub tworzywowy jest właściwym podłożem do takiego procesu.

Jeżeli gotowy przewód ma metalową tuleję albo końcówkę, można rozważyć osobne trwałe oznaczenie właśnie na tym elemencie. To inna aplikacja niż nadruk na elastycznej powierzchni i wymaga technologii dobranej do metalu.

Trwałość znaku nie jest jedynym kryterium. Proces nie może pogarszać wymaganych właściwości użytkowych węża lub przewodu. Dlatego laser zawsze należy potwierdzić próbą materiałową.

IDENTYFIKACJA I TRACEABILITY

Identyfikacja przewodów hydraulicznych – kod, rejestr i śledzenie produktu

Indywidualny identyfikator może ułatwić rozróżnienie wielu podobnych przewodów oraz prowadzić do rekordu w bazie danych. W rejestrze można przechowywać długość, konfigurację końcówek, datę wykonania, partię materiału czy historię kontroli.

Znakowanie umożliwia jednoznaczne wskazanie elementu. Katalogowanie i traceability powstają dopiero wtedy, gdy identyfikator jest powiązany z aktualną bazą danych i historią kolejnych operacji.

Kod może wspierać serwis i dobór zamiennika, ale korzyść zależy od jakości danych i organizacji utrzymania ruchu — nie od samego nadruku.

MASZYNA, ENKODER I SYSTEMY DANYCH

Integracja drukarki do węży z maszyną, enkoderem i systemem MES

System może współpracować z ekstruderem, PLC, enkoderem, czujnikami, układem pomiaru długości, MES, ERP lub bazą danych. Przykładowy przepływ to: wybór receptury → pobranie danych → produkcja → pomiar długości → nadruk → zwijanie.

Automatyczny transfer ogranicza ręczne przepisywanie, ale nie usuwa błędów w źródle. System powinien kontrolować zarówno wykonanie oznaczenia, jak i wybór właściwego komunikatu dla konkretnego wariantu produktu.

Najlepsze miejsce montażu drukarki nie wynika wyłącznie z dostępnej przestrzeni — musi uwzględniać stabilność prowadzenia, temperaturę powierzchni oraz czas do zwijania.

NAJCZĘSTSZE WYZWANIA

Najczęstsze problemy przy znakowaniu węży i przewodów hydraulicznych

Elastyczna powierzchnia i średnica

Ugięcie, drgania i krzywizna mogą zmieniać pozycję nadruku oraz ograniczać pole dostępne dla małego kodu.

Ciemny materiał i różne mieszanki

Czarny wąż może wymagać pigmentowego atramentu, a podobnie wyglądające mieszanki mogą mieć inną przyczepność.

Zwijanie, temperatura i chemia

Czas schnięcia, gorąca powierzchnia po ekstruzji, oleje, środki chemiczne i ścieranie trzeba sprawdzić w realnym procesie.

Poprawność danych

Nadruk może być technicznie prawidłowy, ale zawierać DN, partię lub parametr przeznaczony dla innego wariantu produktu.

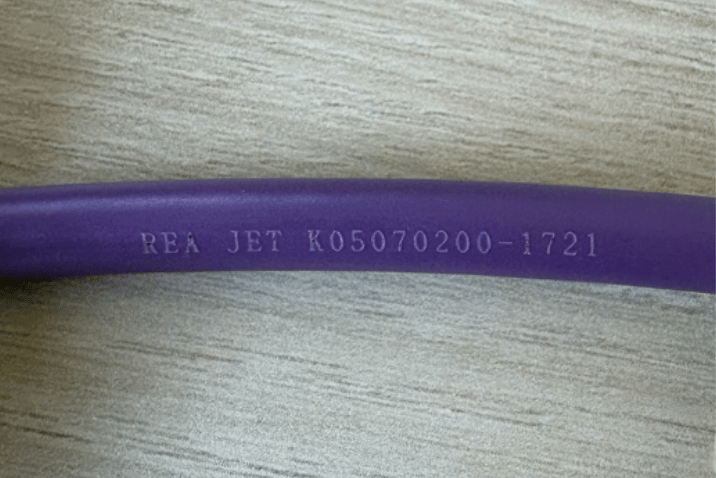

Fioletowy wąż techniczny z nadrukowanym oznaczeniem REA JET i numerem identyfikacyjnym

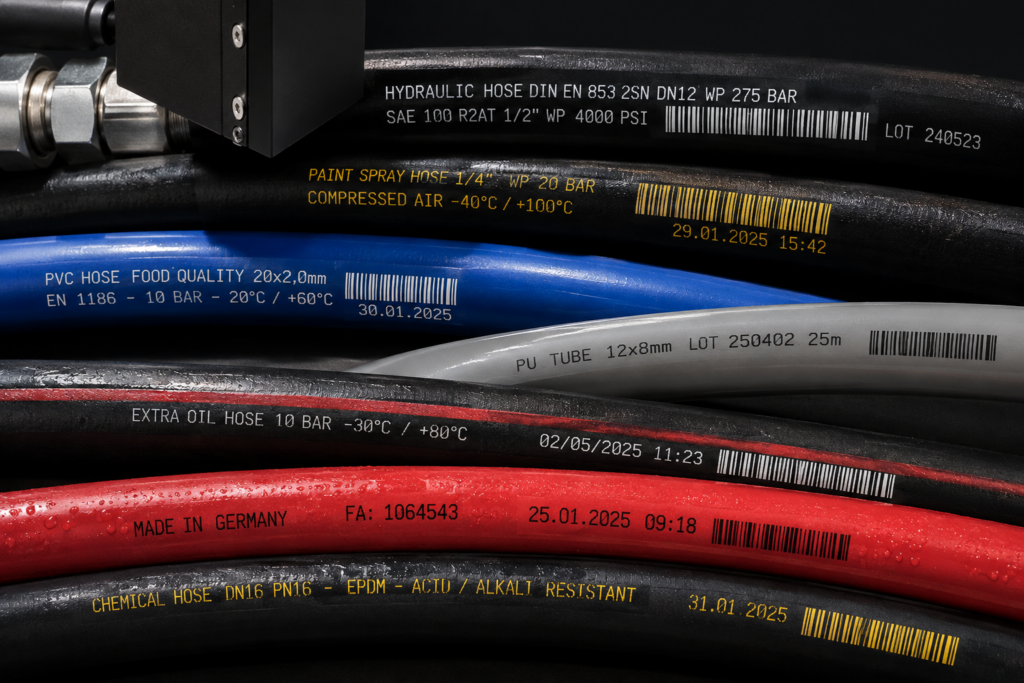

Różne węże techniczne i hydrauliczne z nadrukowanymi parametrami, datami i kodami kreskowymi

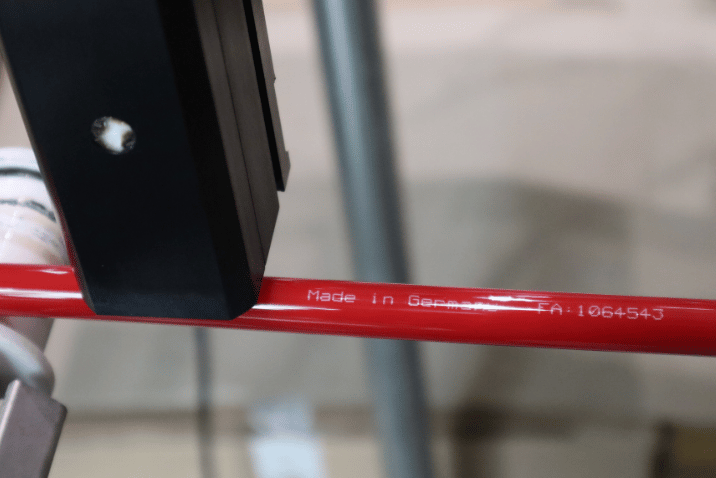

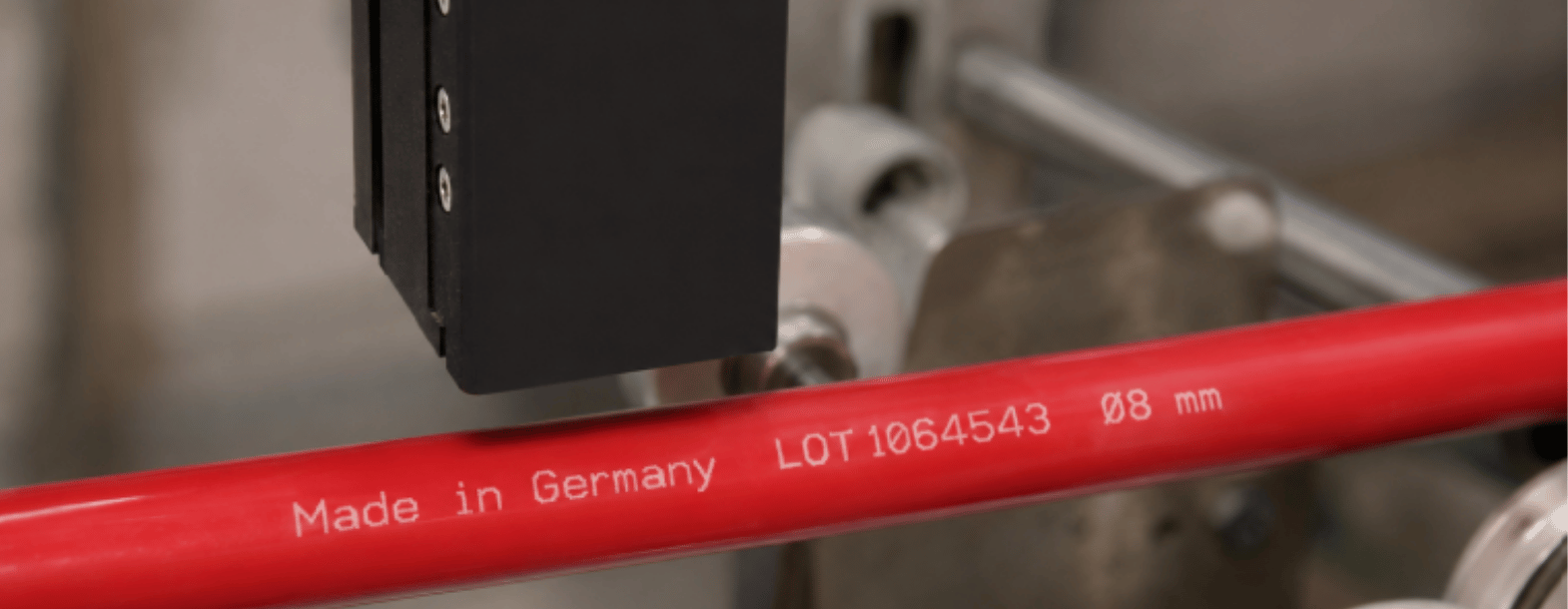

Drukarka do węży nanosząca jasny nadruk na czerwony przewód podczas produkcji

MASZ PYTANIA?

FAQ – drukarka do węży i oznaczenia węży hydraulicznych

Na szybkiej linii przy niewielkich oznaczeniach warto najpierw analizować CIJ. Przy dużych znakach można wykorzystać DOD, a na odpowiednich materiałach również laser po próbie.

W zależności od wyrobu mogą obejmować producenta, typ, wymiar, średnicę nominalną, partię, datę i inne dane przewidziane w specyfikacji lub właściwej normie.

DN jest stosowanym oznaczeniem wielkości nominalnej związanej ze średnicą wewnętrzną. Nie jest jednak jedynym systemem określania rozmiaru węży.

Nie należy tego zakładać. Zakres informacji zależy od konkretnego produktu, normy, rynku i wymagań producenta.

Tak. Do poprawnego odmierzania potrzebny jest wiarygodny sygnał ruchu produktu, np. z enkodera, układu pomiarowego lub sterownika maszyny.

Tak. Można zastosować odpowiednio dobrany atrament pigmentowy, a jego kontrast, przyczepność i zachowanie po zwijaniu należy potwierdzić próbą.

Tak, jeżeli atrament zostanie dobrany do rzeczywistej warstwy zewnętrznej i potwierdzona zostanie wymagana przyczepność oraz trwałość.

Tak. Jest to jednak oddzielna aplikacja od nadruku na wężu i wymaga technologii dobranej do konkretnego metalu oraz wymaganej trwałości.

Tak, jeżeli prowadzi do aktualnego rekordu z informacjami potrzebnymi do identyfikacji elementu lub zamiennika. Sam kod nie gwarantuje krótszego przestoju.

Tak. Materiał, średnica, kolor, temperatura, prędkość i czas do zwijania mogą istotnie wpływać na rezultat znakowania.

Dobierz drukarkę do swoich węży i przewodów hydraulicznych

Prześlij nam rzeczywisty odcinek węża oraz informacje o materiale, średnicy, kolorze, prędkości linii i wymaganej treści. Sprawdzimy kontrast, przyczepność, czas schnięcia i czytelność oznaczenia oraz dobierzemy technologię do rzeczywistego procesu produkcji.

1 Prześlij rzeczywisty wąż lub gotowy przewód hydrauliczny.

2 Podaj materiał, średnicę, treść, prędkość i czas do zwijania.

3 Wykonamy próbę i zaproponujemy konfigurację systemu.
