drukarka do kanistrówDrukarka do kanistrów i beczek – znakowanie pojemników przemysłowych
Drukarka do kanistrów umożliwia automatyczne nanoszenie dat produkcji, numerów partii, danych identyfikacyjnych, kodów 1D/2D i innych treści bezpośrednio na pojemniki przemieszczające się po linii. Przy niewielkich oznaczeniach można wykorzystać bezkontaktowy CIJ, natomiast duże napisy na beczkach i pojemnikach przemysłowych mogą być wykonywane technologią DOD. Jeżeli potrzebna jest rozbudowana treść produktowa lub prawna, rozwiązaniem może być automatyczne etykietowanie.
daty, LOT i kodyDrukarka do kanistrów – jakie dane można nanosić?

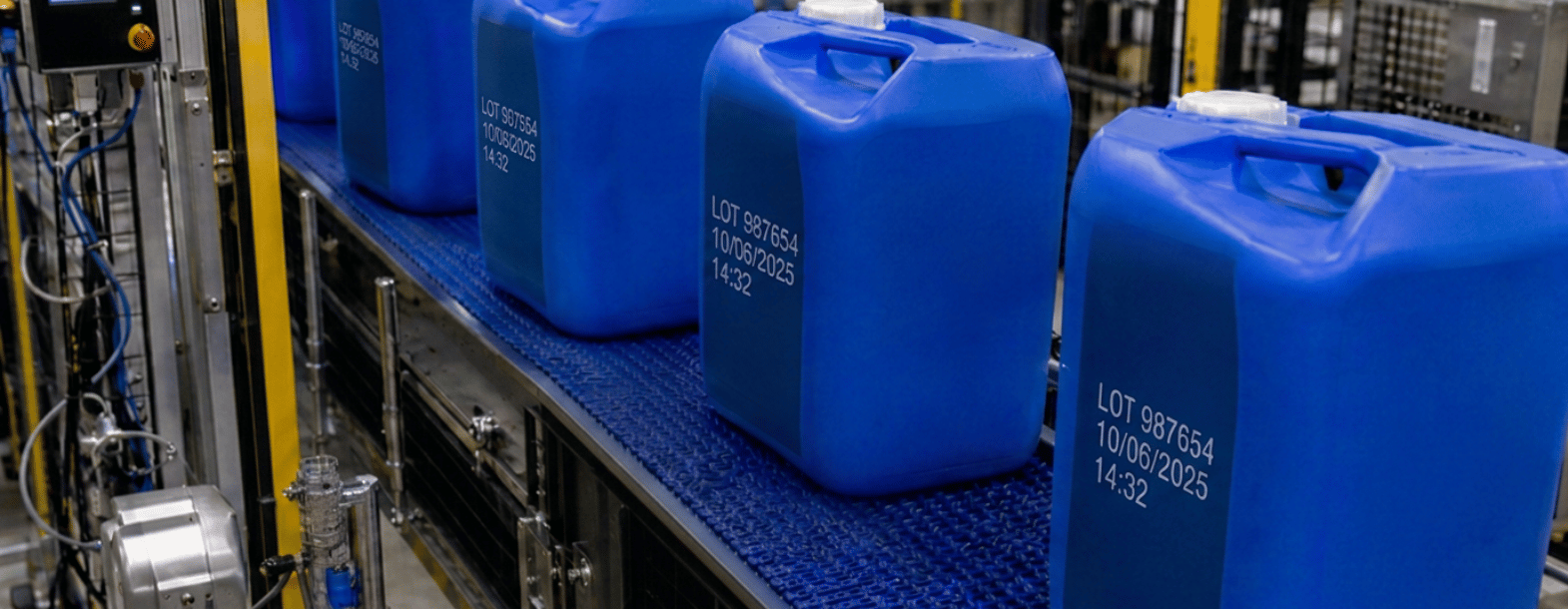

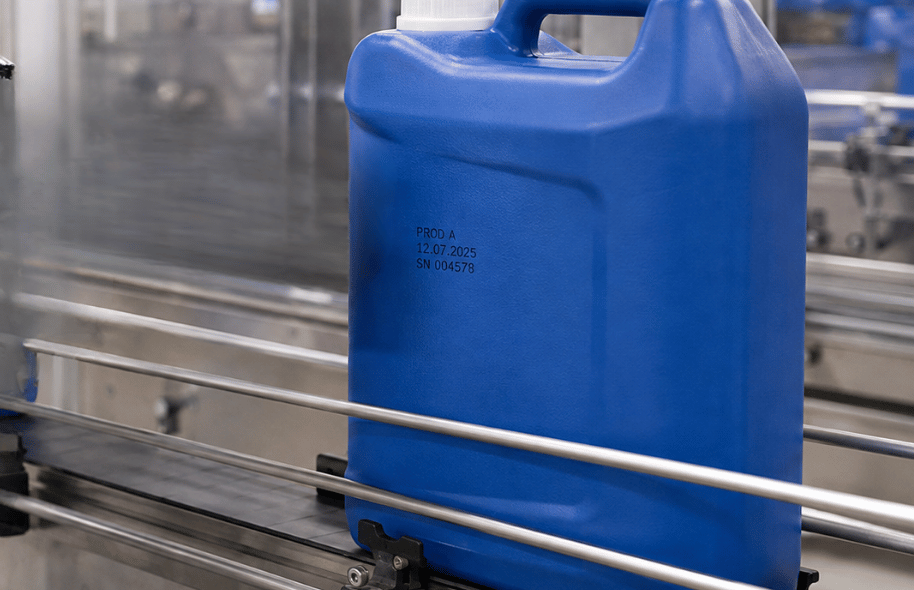

Przemysłowe znakowanie kanistrów może obejmować datę produkcji lub napełnienia, numer partii i LOT, numer zmiany, kod produktu, numer seryjny, tekst, logo, kody kreskowe, QR, Data Matrix oraz dane logistyczne i produkcyjne.
Kanister i beczka pełnią podobną funkcję opakowaniową, ale dla systemu znakowania mogą być zupełnie różnymi aplikacjami. Płaski bok pojemnika z HDPE, lakierowana powierzchnia stalowej beczki i zakrzywiony bęben z PE wymagają innego podejścia do atramentu, wielkości nadruku i prowadzenia produktu.
Nie istnieje jedna drukarka do kanistrów właściwa dla każdego pojemnika. Dobór systemu zaczyna się od powierzchni, wielkości nadruku, miejsca jego wykonania i warunków, w których gotowe oznaczenie będzie później użytkowane.

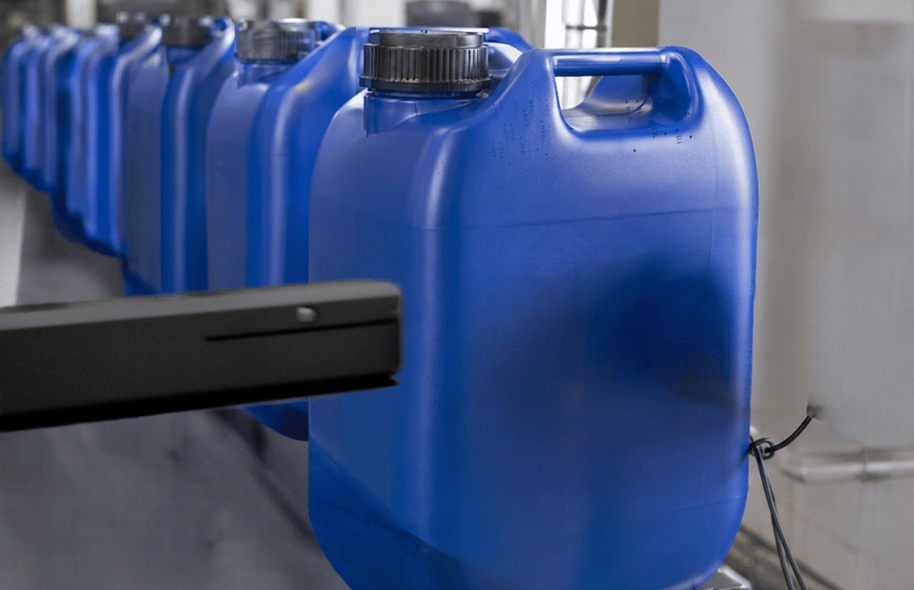

W odpowiednio zintegrowanej linii treść może pochodzić z receptury, PLC, bazy danych, ERP albo MES. REA JET SC 2.0 umożliwia bezkontaktowe nanoszenie krótkich danych i kodów na wielu powierzchniach przemysłowych.
Automatyzacja znakowania może ograniczyć ręczne operacje, ale nie zastępuje kontroli zgodności danych produkcyjnych. Drukarka może poprawnie odwzorować błędny numer, jeśli błędna treść została przekazana ze źródła nadruku.
jaką technologię wybrać?Jaka drukarka do kanistrów będzie najlepsza?
Wybór technologii zależy przede wszystkim od wielkości oznaczenia, geometrii pojemnika, powierzchni i punktu procesu, w którym powstaje nadruk.
Dla niewielkich dat, numerów partii i krótkich kodów na poruszających się kanistrach warto analizować CIJ. Jeżeli na beczce potrzebny jest duży napis widoczny z większej odległości, naturalnym kierunkiem jest DOD. Przy rozbudowanej treści, grafice albo wymaganiach regulacyjnych lepszy może być system etykietujący.
CIJ, DOD i etykietowanie nie są technologiami zamiennymi jeden do jednego – rozwiązują różne problemy produkcyjne.

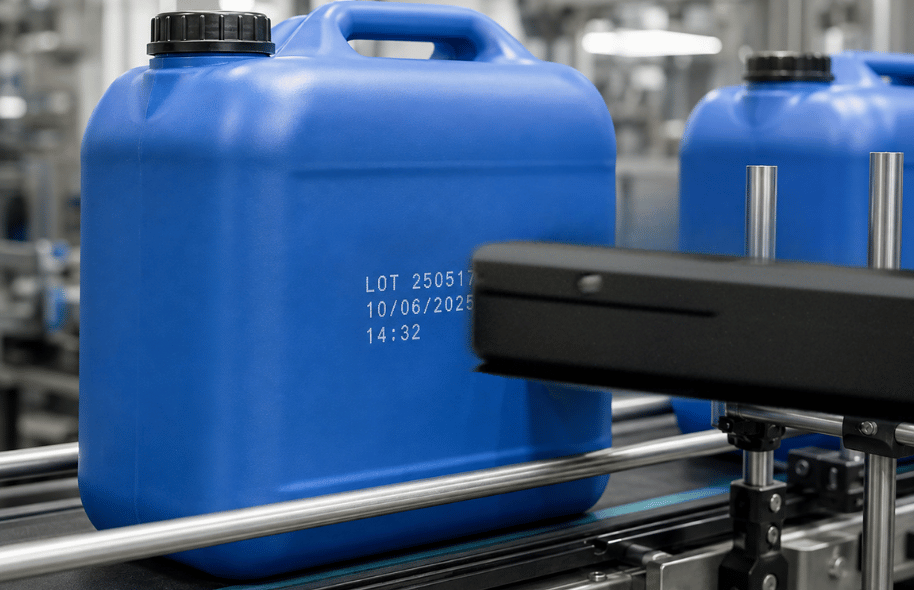

CIJ do kanistrówREA JET SC 2.0 – bezkontaktowa drukarka CIJ do kanistrów
Przy niewielkim nadruku wykonywanym na przemieszczającym się pojemniku warto przeanalizować REA JET SC 2.0 w technologii Continuous Inkjet. System może wykonywać od 1 do 8 wierszy, tekst, dane, logo oraz kody 1D/2D.
CIJ szczególnie dobrze odpowiada zadaniom takim jak data, LOT, krótki tekst i niewielki kod, również wtedy, gdy położenie kolejnych kanistrów nie jest idealnie identyczne.
Bezkontaktowy sposób druku zwiększa tolerancję geometrii, ale nie eliminuje potrzeby stabilnego prowadzenia produktu i właściwego doboru atramentu.
Rekomendowane rozwiązania do znakowania kanistrów i beczek
REA JET SC 2.0
Bezkontaktowy CIJ do dat, LOT, krótkich tekstów oraz kodów na kanistrach i innych sztywnych pojemnikach.
REA JET DOD 2.0
Druk dużych znaków na beczkach i pojemnikach przemysłowych – do 140 mm wysokości na odpowiednio skonfigurowaną głowicę.
REA LABEL
Automatyczne etykietowanie kanistrów i beczek, gdy potrzebny jest większy zakres informacji, grafika lub oddzielny nośnik.
REA VERIFIER
Kontrola i jakościowa weryfikacja kodów 1D/2D, gdy czytelność maszynowa jest częścią procesu identyfikacji.
trwałość i precyzjaTrwałe i precyzyjne znakowanie kanistrów – od czego zależy nadruk?
Precyzyjny nadruk jest wynikiem całego układu mechanicznego i drukującego, a nie wyłącznie parametru samej drukarki. Znaczenie mają stabilność pojemnika, dystans głowicy, prędkość, czujnik, synchronizacja linii, właściwości powierzchni i dobrany atrament.
Trwałość trzeba ocenić względem rzeczywistych warunków: ścierania, wilgoci, temperatury, kontaktu mechanicznego, określonych chemikaliów oraz – jeśli pojemnik jest składowany na zewnątrz – promieniowania UV.
Odporność nadruku powinna być potwierdzona dla konkretnej powierzchni i realnych czynników zewnętrznych, a nie przypisana ogólnie całej technologii.
HDPE, PE i PPDrukarka do kanistrów HDPE, PE i PP – co decyduje o przyczepności?
Kanistry są często wykonywane z tworzyw sztucznych, w tym PE i HDPE, ale sama nazwa materiału nie wystarcza do wyboru atramentu. Na przyczepność mogą wpływać pigmenty, dodatki technologiczne, energia powierzchniowa, struktura ścianki, zabrudzenia oraz sposób produkcji pojemnika.
Szerzej dobór technologii do tworzyw opisujemy na stronie drukowanie na plastiku i znakowanie tworzyw sztucznych.
Nominalnie takie samo tworzywo może mieć różne właściwości powierzchniowe zależnie od producenta i procesu wytwarzania, dlatego kwalifikacja powinna obejmować rzeczywisty kanister.
Nasze znakowanie na Twoim kanistrze lub beczce
Prześlij próbkę pojemnika oraz informacje o materiale, kolorze, wymaganej treści, wielkości nadruku, prędkości linii i warunkach użytkowania. Sprawdzimy przyczepność, kontrast, czytelność kodów i odporność oznaczenia.

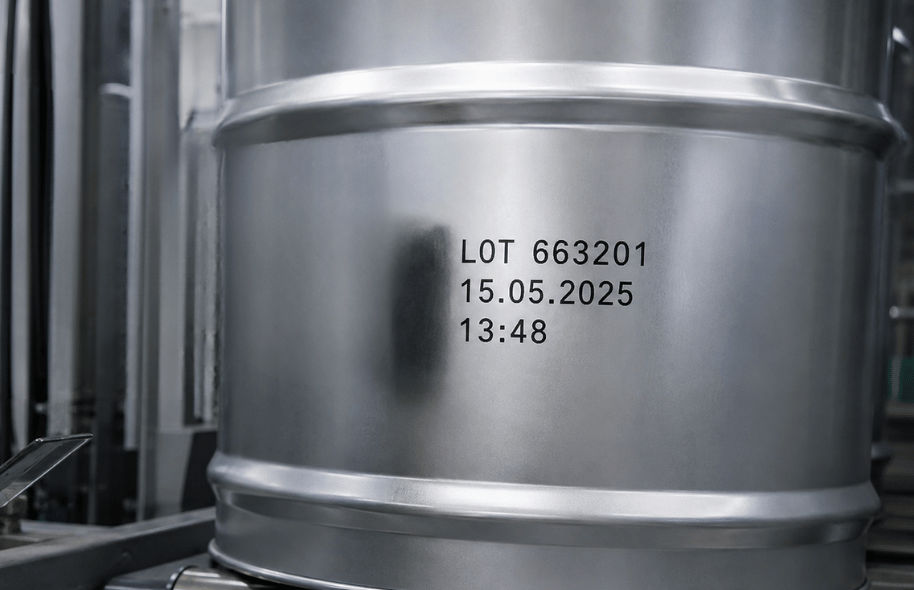

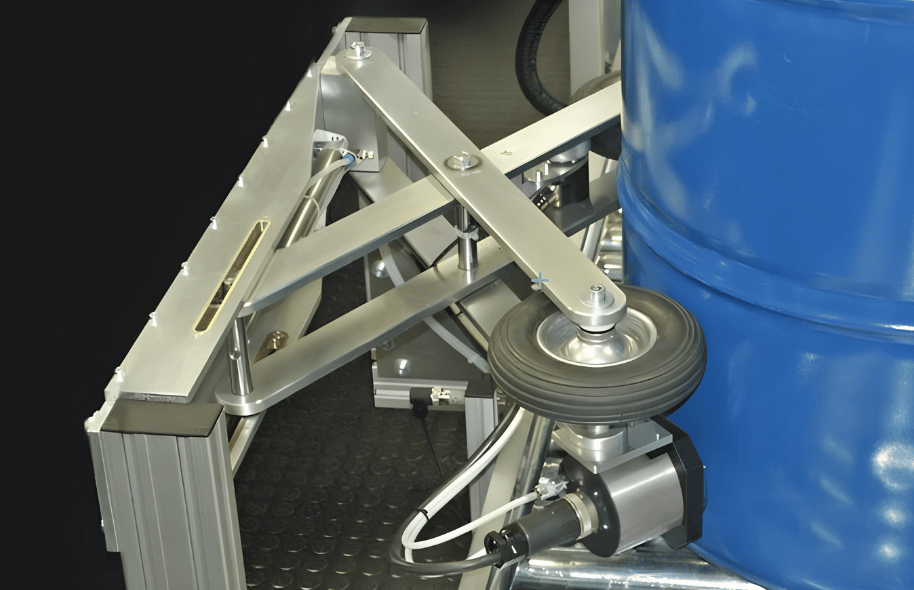

duże znaki na beczkachDrukarka do beczek – REA JET DOD 2.0 do dużych oznaczeń
Beczki i duże bębny przemysłowe często wymagają oznaczeń widocznych z większej odległości: numeru partii, kodu magazynowego, nazwy produktu, numeru zlecenia, daty lub dużego tekstu alfanumerycznego.
REA JET DOD 2.0 jest systemem Drop-on-Demand do dużych znaków. W zależności od głowicy zakres wysokości wynosi 5–27 mm, 5–67 mm albo 5–140 mm. System jest przeznaczony do powierzchni chłonnych i niechłonnych, a jego głowice można kaskadować.
140 mm oznacza maksymalną wysokość pola pojedynczej odpowiednio skonfigurowanej głowicy, a nie standardową wysokość każdego oznaczenia wykonywanego na beczce.
produkty chemiczneProdukty chemiczne w przemyśle chemicznym – nadruk bezpośredni czy etykieta?
W przemyśle chemicznym znakowane są przede wszystkim opakowania produktów i substancji chemicznych: m.in. kanistry, beczki stalowe, beczki PE, butelki, worki i inne pojemniki. Znakowanie produktów chemicznych może łączyć kilka technologii w jednym procesie.
Na tym samym kanistrze mogą współistnieć: etykieta z informacjami produktowymi i regulacyjnymi oraz bezpośredni nadruk danych zmiennych, takich jak LOT, data czy kod.
Drukarka przemysłowa nie musi zastępować etykiety. Często jej rolą jest uzupełnienie etykiety o informacje powstające dopiero podczas konkretnego zlecenia produkcyjnego.
stała grafika a dane zmienneIML i sitodruk a przemysłowe znakowanie danych zmiennych
IML, sitodruk i przemysłowy nadruk danych zmiennych rozwiązują różne zadania. IML łączy etykietę z opakowaniem podczas produkcji, a sitodruk służy przede wszystkim do wcześniej zaprojektowanych elementów stałych, takich jak grafika lub logo.
Drukarka inline jest natomiast szczególnie użyteczna dla treści powstających podczas produkcji: LOT, dat, numerów seryjnych, kodów i danych pobieranych z systemu.
Stała dekoracja opakowania i znakowanie danych zmiennych są dwoma różnymi etapami procesu i mogą współistnieć na jednym kanistrze.
kody i identyfikacjaKody kreskowe, QR i Data Matrix na kanistrach i beczkach
Kod maszynowo odczytywany powinien być projektowany do rzeczywistej geometrii pojemnika. Na czytelność wpływają wielkość modułu, kontrast, połysk, krzywizna, odległość czytnika, położenie względem przetłoczeń oraz stabilność produktu na linii.
Kod poprawny jako projekt cyfrowy może być trudniejszy do odczytu po umieszczeniu na mocno zakrzywionej lub błyszczącej powierzchni.
Jeżeli proces wymaga nie tylko odczytu, ale jakościowej oceny symbolu, można wykorzystać odpowiedni system REA VERIFIER. Kod możliwy do odczytania nie jest automatycznie kodem o zweryfikowanej jakości.
GHS, CLP i UFIGHS, CLP i UFI – znakowanie substancji chemicznych na opakowaniu
GHS jest globalnie zharmonizowanym systemem klasyfikacji i komunikowania zagrożeń, natomiast w Unii Europejskiej prawnie wiążące wymagania określa rozporządzenie CLP. Wymagane elementy etykiety zależą od klasyfikacji konkretnej substancji lub mieszaniny.
W przypadku produktów objętych odpowiednimi obowiązkami może występować również UFI. Drukarka może technicznie odwzorować przekazany identyfikator, ale nie ustala, czy UFI jest wymagany ani czy odpowiada właściwej mieszaninie.
System znakowania odwzorowuje treść, ale zakres prawnie wymaganych elementów wynika z klasyfikacji produktu i procesu regulacyjnego, nie z możliwości urządzenia.
Źródła regulacyjne: rozporządzenie CLP oraz wytyczne ECHA dotyczące UFI.

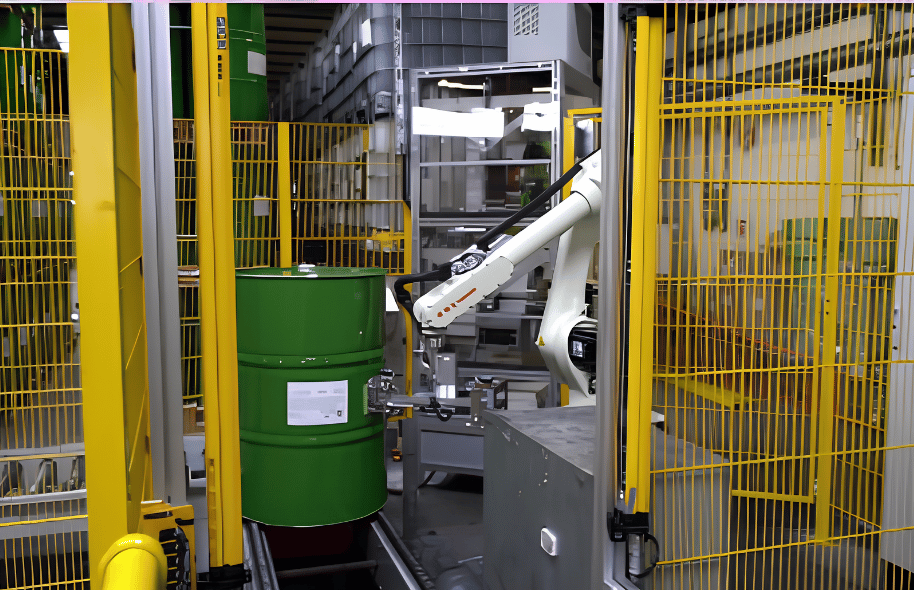

integracja z liniąIntegracja drukarki do kanistrów z linią produkcyjną
System może pracować przed napełnieniem albo po nim. Przykładowy przebieg procesu to:
podanie pojemnika → stabilizacja → detekcja → nadruk lub aplikacja etykiety → kontrola → dalszy transport
Najlepszy punkt znakowania znajduje się tam, gdzie właściwe dane są już dostępne, powierzchnia pozostaje odpowiednio czysta, a pojemnik może być stabilnie prowadzony. Po napełnieniu dostępny może być pełny zestaw danych, ale pojawia się ryzyko zabrudzenia powierzchni zawartością.
Najwcześniejsze możliwe miejsce znakowania nie zawsze jest najlepszym miejscem znakowania.
jak dobrać system?Jak dobrać drukarkę do kanistrów i beczek?
Dobór drukarki powinien rozpocząć się od procesu, a nie od katalogowego modelu urządzenia. Trzeba ustalić:
- kanister czy beczka i jaka jest geometria pola znakowania,
- PE/HDPE, metal, lakier czy inna rzeczywista warstwa powierzchniowa,
- mała data czy duży napis,
- tekst, logo czy kod 1D/2D,
- druk bezpośredni czy pełna etykieta,
- znakowanie przed czy po napełnieniu,
- prędkość i stabilność prowadzenia pojemnika,
- wilgoć, ścieranie, chemikalia i inne czynniki zewnętrzne,
- źródło danych: PLC, MES, ERP lub baza,
- czy potrzebny jest automatyczny odczyt lub weryfikacja kodu.
Wydajność linii, wymagania trwałości i sposób integracji są równie ważne jak parametry samej drukarki.
próba znakowaniaPróba na rzeczywistym kanistrze lub beczce
Najpewniejszym sposobem kwalifikacji technologii jest test na rzeczywistym pojemniku. Sprawdzamy przyczepność, kontrast, czas schnięcia, precyzję pozycjonowania, ścieranie, wilgoć, kontakt z określonymi substancjami oraz czytelność kodu.
Jeżeli kanistry lub beczki pochodzą od kilku producentów, warto sprawdzić reprezentatywne warianty. Jeśli nadruk wykonywany jest po napełnieniu, test powinien uwzględniać rzeczywisty stan powierzchni w tym punkcie procesu.
Poprawny nadruk na laboratoryjnie czystym pojemniku nie gwarantuje identycznego rezultatu na rzeczywistej linii po napełnieniu produktu.
najczęstsze wyzwaniaJakie wyzwania stawia znakowanie kanistrów i beczek?
Czytelność kodu
Krzywizna, połysk i przetłoczenia mogą pogarszać odczyt kodów 1D i 2D.
Warunki środowiskowe
Wilgoć, pył, temperatura, ścieranie i chemikalia trzeba uwzględnić w kwalifikacji.
Trudna powierzchnia
Lakier, PE/HDPE, zabrudzenia i dodatki materiałowe wpływają na przyczepność.
Zmienne położenie
Kanister lub beczka może przesuwać się lub obracać względem głowicy.
masz pytania?FAQ: drukarka do kanistrów i beczek
Jaka drukarka do kanistrów będzie najlepsza?
Do dat, LOT i niewielkich treści na przemieszczających się kanistrach warto analizować CIJ, np. REA JET SC 2.0. Przy rozbudowanej treści lepszym rozwiązaniem może być automatyczne etykietowanie.
Jaka drukarka do beczek nadaje się do dużych oznaczeń?
Do dużych tekstów i danych warto analizować REA JET DOD 2.0. W odpowiedniej konfiguracji jedna głowica umożliwia nadruk do 140 mm wysokości.
Czy można drukować bezpośrednio na kanistrze HDPE?
Tak, jeżeli dobór atramentu i test konkretnej powierzchni potwierdzą wymaganą przyczepność, kontrast i trwałość.
Czy CIJ nadaje się do kanistrów?
Tak. CIJ wykonuje nadruk bezkontaktowo i jest szczególnie użyteczny dla krótkich danych, dat, numerów partii i niewielkich kodów.
Czy można znakować beczki metalowe i PE?
Tak. Technologię i atrament dobiera się jednak do rzeczywistej zewnętrznej powierzchni – np. lakieru na beczce stalowej albo konkretnej powierzchni PE.
Czy nadruk musi być odporny na chemikalia?
Jeżeli w rzeczywistym procesie może mieć kontakt z określonymi substancjami, odporność należy potwierdzić testem dla tych konkretnych warunków.
Czy nadruk bezpośredni może zastąpić etykietę CLP?
Nie zawsze. Wymagane elementy oznakowania zależą od klasyfikacji produktu i muszą spełniać wymagania CLP dotyczące treści, prezentacji i trwałości.
Czy UFI można nadrukować na kanistrze?
Technicznie system może nanieść przekazany identyfikator UFI. Obowiązek jego stosowania i poprawność powiązania z mieszaniną wynikają jednak z procesu regulacyjnego.
Czy Data Matrix można drukować na beczce?
Tak, ale trzeba uwzględnić krzywiznę, połysk, kontrast, wielkość modułu oraz rzeczywisty sposób skanowania gotowego pojemnika.
Czy przed wdrożeniem warto wykonać próbę?
Tak. Rzeczywisty pojemnik, powierzchnia, atrament, warunki produkcji i sposób prowadzenia powinny zostać ocenione przed finalnym doborem systemu.
Dobierzmy drukarkę do Twoich kanistrów i beczek
Prześlij próbkę pojemnika oraz informacje o materiale, kolorze, wymaganym nadruku, prędkości linii, miejscu montażu i wymaganej odporności. Na tej podstawie dobierzemy technologię, atrament i sposób integracji.
1 Podaj materiał, wymiary i miejsce nadruku.
2 Zbierzemy dane o prędkości, prowadzeniu i warunkach środowiskowych.
3 Porównamy CIJ, DOD i etykietowanie.
4 Wykonamy próbę na rzeczywistym pojemniku.
