Nadruk na szkle – przemysłowe znakowanie butelek, fiolek i szyb
Nadruk na szkle. Dobierz technologię przemysłowego nadruku na szkle do rodzaju produktu i wymaganej trwałości oznaczenia. Drukarki CIJ i TIJ oraz lasery CO₂ umożliwiają automatyczne znakowanie butelek, fiolek, słoików, szyb i innych elementów szklanych na liniach produkcyjnych.
Nadruk na szkle – drukarki przemysłowe do znakowania szkła
Nadruk na szkle umożliwia nanoszenie dat ważności, numerów partii, kodów QR, kodów Data Matrix, numerów seryjnych oraz innych oznaczeń bezpośrednio na butelki, słoiki, fiolki, ampułki i szkło techniczne. Do przemysłowego znakowania szkła wykorzystuje się przede wszystkim drukarki ink jet, specjalistyczne tusze oraz systemy laserowe CO₂ i UV.
Rozwiązania te są przeznaczone dla producentów napojów, żywności, kosmetyków, leków, opakowań szklanych, szyb oraz komponentów technicznych. Technologię należy dopasować do rodzaju szkła, koloru powierzchni, wymaganej trwałości, prędkości produkcji i procesów, którym produkt będzie poddawany po wykonaniu nadruku.
Nie istnieje jedna uniwersalna drukarka do wszystkich opakowań szklanych. Inne rozwiązanie sprawdzi się na butelkach zwrotnych, inne na jednorazowych słoikach, a jeszcze inne przy precyzyjnym znakowaniu fiolek farmaceutycznych lub szyb samochodowych.
Jaką technologię wybrać do nadruku na szkle?
Wybór metody znakowania szkła zależy przede wszystkim od przeznaczenia produktu i oczekiwanej trwałości oznaczenia:
drukarki ink jet CIJ – szybkie linie, butelki, słoiki i produkty o zaokrąglonej powierzchni;
drukarki ink jet TIJ – drobne teksty, grafiki i kody przy stabilnym prowadzeniu produktu;
laser CO₂ – trwałe znakowanie opakowań jednorazowych, szyb i elementów technicznych;
laser UV – precyzyjne znakowanie szkła, mikrotreści i kody przy ograniczonym oddziaływaniu cieplnym;
tusze zmywalne – butelki zwrotne przeznaczone do przemysłowego mycia;
tusze pigmentowe – kontrastowy nadruk na brązowym, zielonym lub innym ciemnym szkle.
Szkło ma gładką i niechłonną powierzchnię, dlatego tusz nie wnika w strukturę materiału. O skuteczności znakowania decydują jego przyczepność, czas schnięcia, czystość powierzchni szkła, obecność wilgoci oraz właściwe ustawienie głowicy.
Przed wdrożeniem warto wykonać próbę na rzeczywistym produkcie. Pozwala ona sprawdzić jakość nadruku, kontrast, odporność na ścieranie, działanie wilgoci oraz czytelność kodu przy docelowej prędkości produkcji.

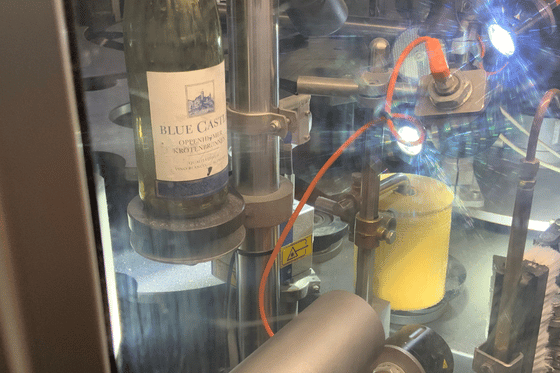

Drukarki ink jet do znakowania szkła i opakowań szklanych
Drukarki ink jet nanoszą oznaczenia bezpośrednio na powierzchnię szkła bez kontaktu głowicy z produktem. Dzięki temu dobrze sprawdzają się na dynamicznych liniach rozlewniczych, pakujących i produkcyjnych.
Przemysłowe drukarki ink jet mogą wykonywać:
daty produkcji i terminy przydatności,
numery partii i serii,
oznaczenia zmianowe,

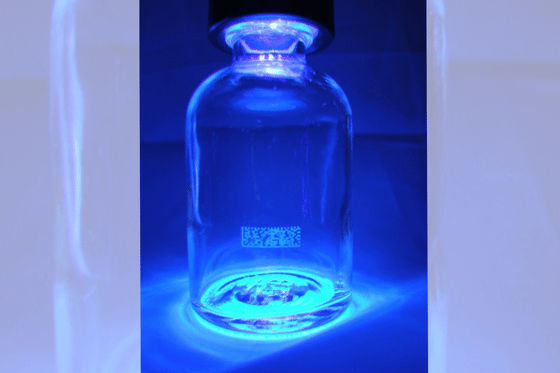

kody QR i Data Matrix,
kody kreskowe,
numery seryjne,
teksty i grafiki,
logo firmy,
dane pobierane z systemu ERP, MES lub PLC.

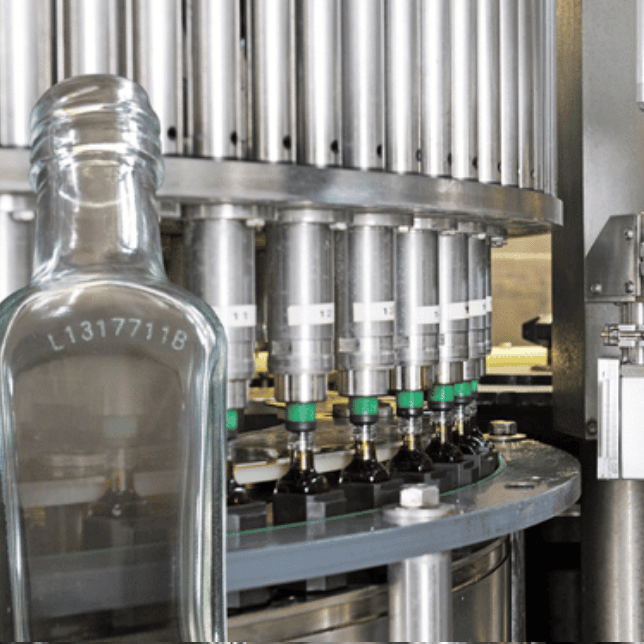

Drukarki CIJ do szklanych butelek
Drukarki przemysłowe małych znaków CIJ wykorzystują technologię Continuous Ink Jet. Głowica może znajdować się w pewnej odległości od produktu, dlatego drukarki te dobrze radzą sobie ze znakowaniem szklanych butelek, które podczas transportu mogą nieznacznie zmieniać położenie.
Drukarki CIJ doskonale sprawdzają się przy:
dużej prędkości linii rozlewniczej,
zaokrąglonych powierzchniach,
butelkach o różnych wysokościach,
nanoszeniu kilku wierszy tekstu,
częstych zmianach danych,
pracy w trybie ciągłym.
Przykładem takiego urządzenia jest REA JET SC 2.0. System umożliwia bezkontaktowy druk tekstów, kodów i danych zmiennych na szkle oraz innych materiałach wykorzystywanych w przemyśle.
Drukarki ink jet CIJ są szczególnie przydatne przy znakowaniu butelek zwrotnych, ponieważ mogą pracować ze specjalistycznymi tuszami usuwanymi podczas przemysłowego mycia.
Drukarki TIJ do precyzyjnego znakowania szkła
Drukarki kartridżowe TIJ wykorzystuje się tam, gdzie potrzebne są drobne teksty, czytelne grafiki oraz kody o wysokiej rozdzielczości.
Technologia TIJ może być odpowiednia, gdy:
produkt jest prowadzony stabilnie,
odległość głowicy od szkła pozostaje niewielka,
nadruk zawiera kod Data Matrix lub QR,
wymagane jest precyzyjne pozycjonowanie,
stosowany jest tusz przeznaczony do powierzchni niechłonnych.
Przykładem rozwiązania jest REA JET HR 2.0. O możliwości zastosowania urządzenia decydują jednak rodzaj kartridża, prędkość produkcji, geometria produktu i wynik testu przyczepności
Rekomendowane produkty
Tusze pigmentowe i tusze zmywalne do opakowań szklanych
Szkło wymaga specjalistycznych tuszów zapewniających odpowiednią przyczepność do gładkiej powierzchni. Rodzaj tuszu należy dopasować do koloru opakowania, warunków produkcyjnych i sposobu dalszego wykorzystania butelki.

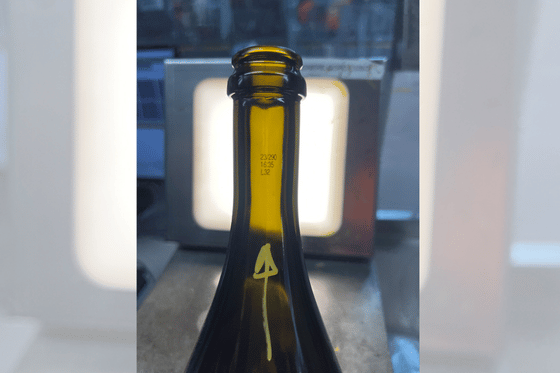

Tusze pigmentowe do ciemnego szkła
Czarny nadruk może być słabo widoczny na brązowych, zielonych, granatowych lub czarnych opakowaniach. W takich zastosowaniach wykorzystuje się tusze pigmentowe o wysokim kontraście, na przykład białe lub żółte.
Tusze pigmentowe są stosowane między innymi na:
brązowych butelkach do piwa,
zielonych butelkach napojów,
ciemnych opakowaniach kosmetycznych,
fiolkach farmaceutycznych,
butelkach olejów i produktów spożywczych,
kolorowych pojemnikach szklanych.
Tusz pigmentowy powinien zapewniać czytelność oznaczenia nie tylko dla człowieka, ale również dla kamer i skanerów. Przy kodach QR i Data Matrix należy sprawdzić kontrast, wielkość modułu i wpływ odbić światła od szkła.
Specjalistyczne tusze pigmentowe zawierają cząstki odpowiedzialne za uzyskanie jasnego i kryjącego nadruku. System drukujący musi być przystosowany do ich prawidłowego obiegu oraz utrzymania pigmentu w jednorodnej postaci.
Tusze zmywalne do butelek zwrotnych
Tusze zmywalne stosuje się na butelkach zwrotnych, które po opróżnieniu trafiają do przemysłowej myjni i są ponownie napełniane.
Nadruk powinien:
pozostać czytelny podczas produkcji i dystrybucji,
zachować odpowiedni kontrast w kontakcie z wilgocią,
wytrzymać typowe warunki transportu,
zostać całkowicie usunięty w procesie mycia butelki.
Tusze zmywalne nie są tym samym co tusze o niskiej przyczepności. Muszą zachować kontrolowaną trwałość do momentu rozpoczęcia procesu mycia.
Najczęściej wykorzystuje się je do nanoszenia oznaczeń na butelkach piwa, wody mineralnej, napojów i innych opakowaniach wielokrotnego użytku.
Na butelkach zwrotnych trwałe znakowanie laserowe samego szkła zazwyczaj nie jest właściwym rozwiązaniem, ponieważ oznaczenie pozostawałoby na opakowaniu podczas kolejnych cykli napełniania.
Tusze odporne na wilgoć i kondensację
Zimne opakowania opuszczające linię rozlewniczą mogą pokrywać się warstwą wilgoci. Standardowy tusz może wtedy gorzej przylegać, rozmazywać się albo wysychać zbyt wolno.
Tusze przeznaczone do pracy w takich warunkach powinny być dobrane do:
temperatury butelki,
ilości kondensacji,
prędkości produkcji,
czasu dostępnego na wyschnięcie,
procesu pasteryzacji,
sposobu pakowania produktu.
Druk na mokrym szkle zawsze powinien zostać sprawdzony w warunkach zbliżonych do rzeczywistej produkcji. Test wykonany wyłącznie na suchej butelce może nie odzwierciedlać działania systemu na linii.

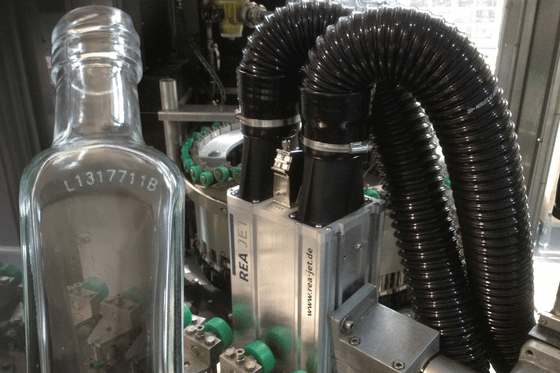

Laserowe znakowanie szkła – CO₂, UV czy laser fibrowy?
Laserowe znakowanie szkła wykonuje trwałe oznaczenie bez użycia tuszu. Wiązka lasera kontrolowanie zmienia powierzchnię materiału, tworząc matowy albo kontrastowy znak.
Do laserowego znakowania szkła mogą być wykorzystywane przede wszystkim systemy CO₂ oraz – w bardziej wymagających aplikacjach – lasery UV.

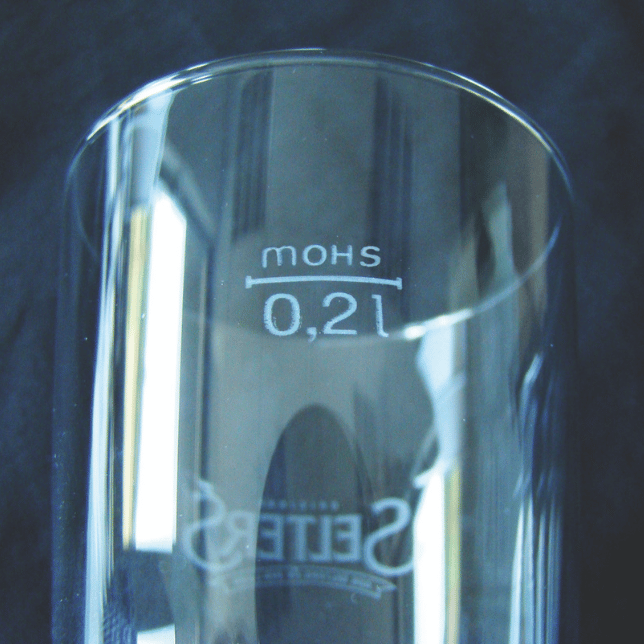

Laser CO₂ do grawerowania szkła
Znakowarki laserowe CO₂ są najczęściej stosowanym rozwiązaniem do trwałego znakowania szkła przemysłowego.
Laser CO₂ może nanosić:
numery seryjne,
daty produkcji,
numery partii,
kody identyfikacyjne,
znaki homologacyjne,
symbole techniczne,
kody QR i Data Matrix,
teksty, grafiki oraz logo firmy.
Grawerowanie laserowe szkła jest procesem bezkontaktowym, dzięki czemu nie powoduje mechanicznego nacisku na produkt. Oznaczenie jest odporne na ścieranie i nie wymaga materiałów eksploatacyjnych.
Oddziaływanie lasera CO₂ powoduje lokalne zmatowienie i mikroskopijne zmiany powierzchni szkła. Zbyt duża moc, niewłaściwe skupienie wiązki albo zbyt długi czas oddziaływania mogą jednak prowadzić do powstawania naprężeń, odprysków i mikropęknięć.
Dlatego parametry trzeba dopasować do:
rodzaju szkła,
grubości ścianki,
koloru materiału,
kształtu produktu,
wymaganej wielkości oznaczenia,
prędkości linii,
pola roboczego lasera.
Do pracy w wymagających warunkach można wykorzystać REA LASER CL IP65. Obudowa o stopniu ochrony IP65 pomaga zabezpieczyć system przed pyłem i strugami wody występującymi w przemyśle spożywczym, napojowym i farmaceutycznym.
Lasery UV do precyzyjnego znakowania szkła
Znakowarki laserowe UV mogą być wykorzystywane do bardzo precyzyjnych oznaczeń na szkle, w szczególności gdy ważne są drobne struktury i ograniczone oddziaływanie cieplne.
Lasery UV sprawdzają się przy:
mikrotreściach,
małych kodach QR i Data Matrix,
numerach seryjnych,
fiolkach i ampułkach,
szkle laboratoryjnym,
soczewkach i elementach optycznych,
wrażliwych opakowaniach.
Promieniowanie UV umożliwia pracę z mniejszą strefą wpływu ciepła niż w wielu klasycznych procesach laserowych. Nie oznacza to jednak całkowitego braku ryzyka uszkodzenia. Każdy rodzaj szkła wymaga wykonania testów i dobrania energii impulsu, ogniskowania oraz prędkości znakowania.
Czy laser fibrowy nadaje się do szkła?
Laser fibrowy nie jest standardowym wyborem do bezpośredniego znakowania przezroczystego szkła. Promieniowanie w bliskiej podczerwieni jest wykorzystywane przede wszystkim do znakowania metali, powłok i wybranych tworzyw sztucznych.
Laser światłowodowy może być przydatny, gdy oznaczenie powstaje:
na metalowym zamknięciu,
na powłoce naniesionej na szkło,
na metalowym komponencie opakowania,
na elemencie maszyny lub formy produkcyjnej.
Do bezpośredniego laserowego znakowania szkła najczęściej wybiera się laser CO₂ albo UV, zależnie od materiału, wymaganej precyzji i oczekiwanej trwałości.
Nasze znakowanie na Twoim produkcie
Chcesz przekonać się, jak wyraźny i trwały jest nadruk za pomocą urządzeń REA JET? Zaproś nas na prezentację urządzenia lub zamów nadruk próbny na konkretnym opakowaniu lub produkcie – bez żadnych opłat, bez zobowiązania i bez ryzyka.
Rodzaje szkła i wyzwania związane ze znakowaniem
Poszczególne rodzaje szkła mogą różnie reagować na tusz i promieniowanie lasera. Znaczenie mają skład chemiczny, kolor, grubość, powłoki oraz wcześniejsza obróbka materiału.
Szkło przezroczyste
Na powierzchni przezroczystego szkła nadruk musi zapewniać kontrast niezależnie od koloru produktu znajdującego się wewnątrz opakowania. W przypadku kodów należy uwzględnić odbicia i przenikanie światła przez butelkę.
Na przezroczystym szkle można stosować:
czarne i kolorowe specjalistyczne tusze,
nadruk atramentowy ink jet,
laser CO₂,
laser UV.
Szkło kolorowe
Brązowe, zielone i niebieskie szkło często wymaga zastosowania jasnego tuszu pigmentowego. W przypadku znakowania laserowego efekt może się różnić w zależności od barwników i składu materiału.
Szkło hartowane
Grawerowanie szkła hartowanego wiąże się z podwyższonym ryzykiem uszkodzenia, ponieważ lokalne oddziaływanie cieplne może naruszyć układ naprężeń w materiale.
Oznaczenie często należy wykonać przed procesem hartowania albo zastosować technologię i parametry potwierdzone podczas testów.
Szkło powlekane i laminowane
Powłoki mogą zwiększać albo zmniejszać przyczepność tuszu. Mogą również reagować na promieniowanie lasera inaczej niż sam materiał bazowy.
W przypadku szkła powlekanego trzeba ustalić:
po której stronie znajduje się powłoka,
czy oznaczenie może naruszyć jej właściwości,
na jakim etapie produkcji wykonać znakowanie,
czy nadruk będzie poddawany dalszej obróbce.

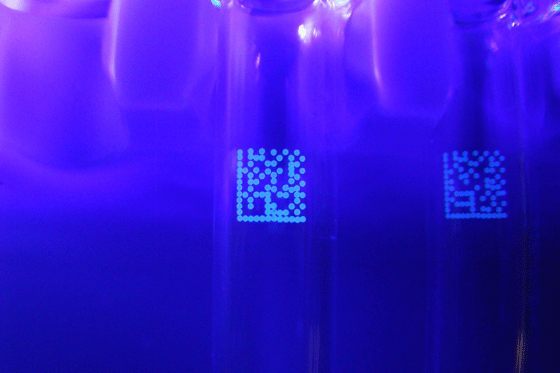

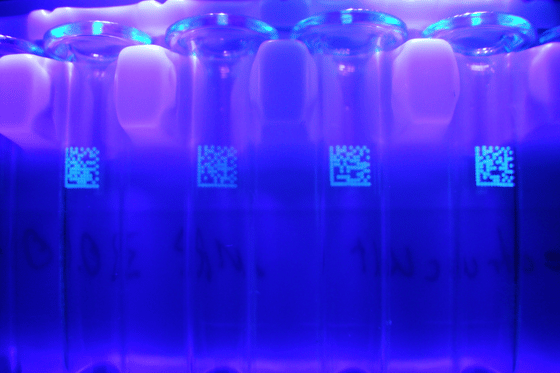

Znakowanie fiolek, ampułek i probówek
Fiolki, ampułki i probówki wymagają precyzyjnego znakowania na bardzo małej powierzchni. Oznaczenie może zawierać numer partii, termin ważności, numer seryjny albo kod Data Matrix.
W zależności od aplikacji stosuje się:
drukarki ink jet CIJ,
drukarki TIJ,
lasery CO₂,
lasery UV,
prowadnice stabilizujące opakowanie,
systemy kontroli obecności nadruku.
Szczególne znaczenie ma powtarzalne położenie produktu. Kod nie powinien znaleźć się na szwie, mocnym przetłoczeniu ani w miejscu generującym odbicia utrudniające odczyt.
Przy produktach leczniczych znakowanie może być częścią procesu serializacji leków i kontroli przepływu opakowań.

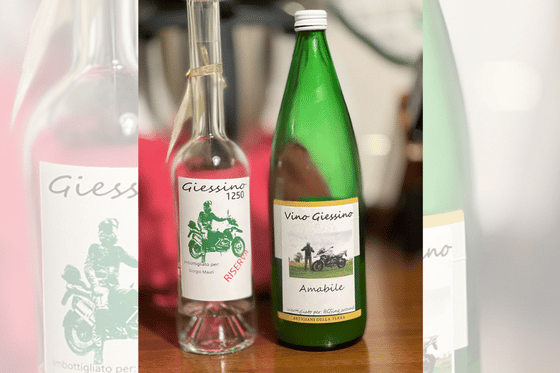

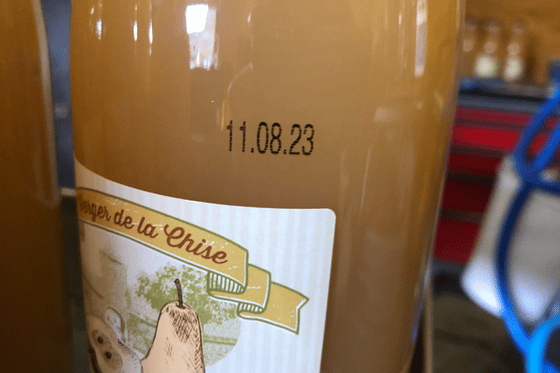

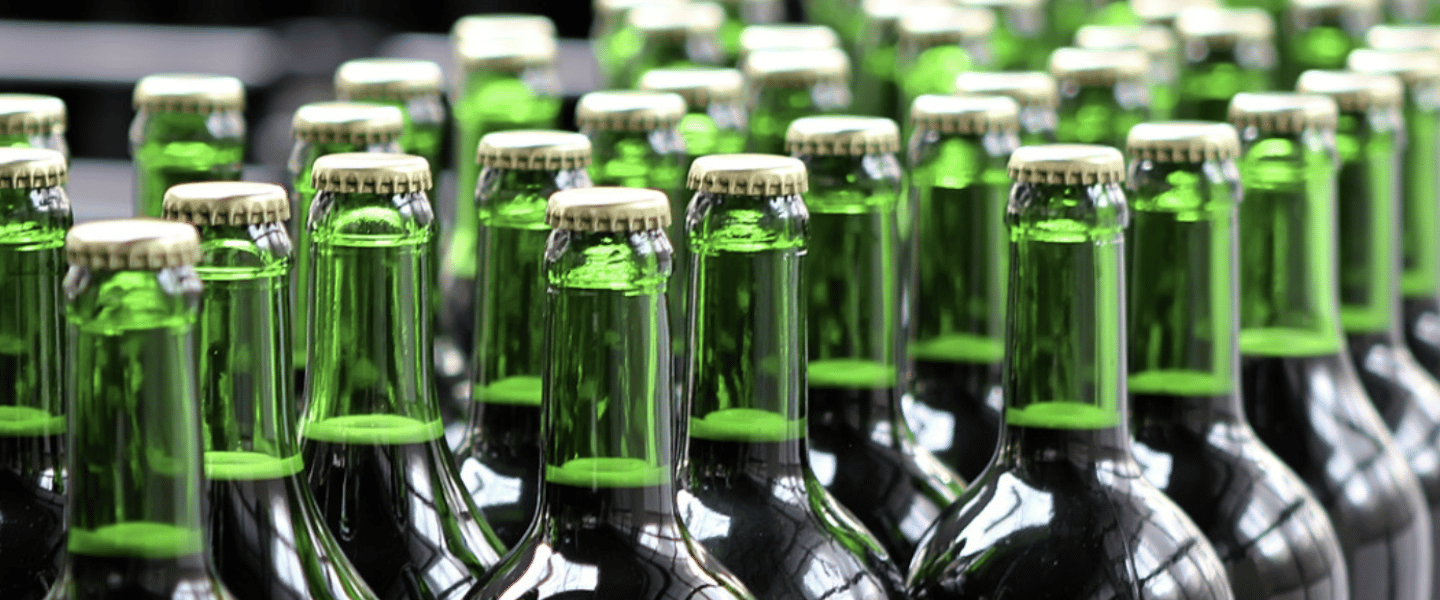

Znakowanie szklanych butelek, słoików i pojemników
Nadruk na szklanych butelkach jest wykorzystywany w przemyśle:
napojowym,
spożywczym,
farmaceutycznym,
kosmetycznym,
chemicznym.
Na opakowaniach szklanych nanoszone są przede wszystkim daty, numery partii, identyfikatory produkcji, kody logistyczne i informacje umożliwiające śledzenie produktu.
Drukarki ink jet znakują butelki z dużą prędkością podczas ich ruchu po transporterze. W zależności od konstrukcji linii nadruk może powstać na korpusie, szyjce, dnie albo zamknięciu.
Należy unikać:
szwów technologicznych,
silnych przetłoczeń,
powierzchni pokrytych kroplami wody,
miejsc zasłanianych później etykietą,
stref generujących silne odbicia.

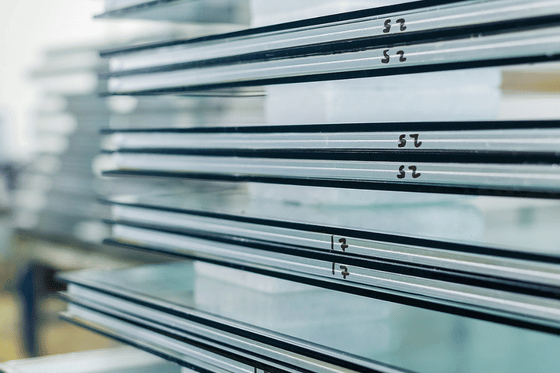

Nadruk na szybach i szkle technicznym
Przemysłowe znakowanie szkła obejmuje również:
szyby samochodowe,
szyby budowlane,
lustra,
panele techniczne,
szkło laboratoryjne,
elementy optyczne,
moduły fotowoltaiczne.
Oznaczenie może zawierać znak homologacyjny, numer seryjny, kod produktu, logo firmy albo informację o partii materiału.
W przypadku szyb i szkła płaskiego trzeba uwzględnić dalsze procesy obróbki, takie jak hartowanie, laminowanie, nakładanie powłok i działanie wysokiej temperatury.
Technologia nanoszenia oznaczeń powinna być dopasowana do etapu produkcji, aby nadruk albo grawerowanie zachowały właściwości po zakończeniu wszystkich procesów.
Druk UV i sitodruk a przemysłowe znakowanie szkła
Cyfrowy druk UV, sitodruk, tampodruk i farby ceramiczne są wykorzystywane głównie do nanoszenia rozbudowanych grafik, dekoracji i dużych powierzchni kolorystycznych.
Specjalistyczny tusz UV jest utwardzany promieniowaniem i może zapewniać dobrą trwałość na odpowiednio przygotowanej powierzchni. Sitodruk polega natomiast na przeciskaniu farby przez matrycę.
Technologie te mają jednak inną funkcję niż przemysłowe drukarki ink jet przeznaczone do nanoszenia dat, numerów partii i danych zmiennych.
Jeżeli oznaczenie ma zmieniać się dla każdego produktu albo zlecenia, właściwym rozwiązaniem będzie zazwyczaj drukarka ink jet lub laser przemysłowy. Druk UV i sitodruk stosuje się częściej do stałych grafik dekoracyjnych.

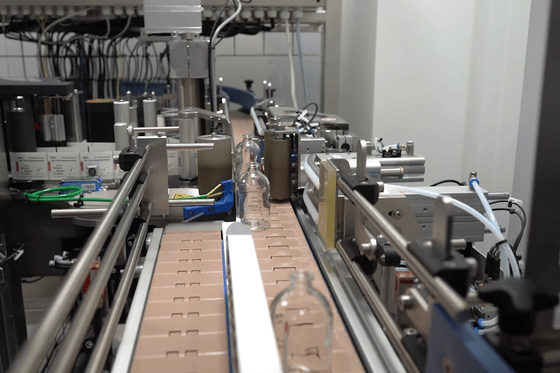

Integracja systemu znakowania szkła z linią produkcyjną
Kompletna instalacja może obejmować:
wykrycie opakowania przez czujnik,
pomiar prędkości transportera,
pobranie właściwych danych,
wyzwolenie nadruku,
wykonanie znakowania,
kontrolę obecności kodu,
sygnalizację błędu lub odrzut produktu.
Drukarka może współpracować ze sterownikiem PLC, systemem ERP albo MES. Pozwala to automatycznie zmieniać numer partii, datę, kod produktu i inne informacje bez ręcznego wprowadzania danych.
Integracja ogranicza ryzyko błędów oraz umożliwia znakowanie opakowań szklanych w czasie rzeczywistym, zgodnie z aktualnym zleceniem produkcyjnym.
Czujnik produktu, enkoder, uchwyt głowicy i prowadzenie butelki powinny być traktowane jako elementy jednego systemu.
Jak dobrać drukarkę?
Jak dobrać drukarkę lub laser do znakowania szkła?
Przed wyborem urządzenia należy określić:
- rodzaj i kolor szkła,
- wymiary i kształt produktu,
- miejsce wykonania oznaczenia,
- wymaganą trwałość,
- rodzaj nanoszonych danych,
- prędkość produkcji,
- warunki środowiskowe,
- obecność wilgoci,
- procesy mycia lub pasteryzacji,
- sposób komunikacji z linią.
Informacje te pozwalają dopasować technologię znakowania do właściwości produktu, warunków produkcji oraz oczekiwanej trwałości oznaczenia.
Podział technologii znakowania
Najprostsze zasady doboru są następujące:
- drukarka CIJ – szybkie linie, obłe produkty oraz aplikacje wymagające większej odległości głowicy od powierzchni;
- drukarka TIJ – drobne kody i teksty przy stabilnym prowadzeniu produktu;
- tusz pigmentowy – wyraźne oznaczenia na ciemnym i kolorowym szkle;
- tusz zmywalny – znakowanie butelek zwrotnych przeznaczonych do ponownego wykorzystania;
- laser CO₂ – trwałe znakowanie standardowych produktów szklanych;
- laser UV – bardzo precyzyjne oznaczenia przy ograniczonym oddziaływaniu cieplnym;
- laser fibrowy – znakowanie głównie metalowych elementów, zamknięć i powłok, a nie bezpośrednio przezroczystego szkła.
Ostateczny wybór rozwiązania powinien zostać potwierdzony próbami wykonanymi na docelowym produkcie oraz przy rzeczywistych parametrach pracy linii.
próba nadruku
Próba nadruku na rzeczywistym produkcie
Najpewniejszym sposobem wyboru technologii jest wykonanie testu na konkretnej butelce, fiolce, szybie lub innym elemencie szklanym.
Podczas próby można sprawdzić:
kontrast oznaczenia,
przyczepność tuszu,
odporność na ścieranie,
zachowanie przy wilgoci,
proces usuwania tuszu zmywalnego,
możliwość odczytu kodu,
ryzyko powstawania mikropęknięć,
rzeczywistą prędkość znakowania.
Specjaliści REA JET Polska pomogą dobrać drukarkę, laser oraz specjalistyczne tusze do rodzaju szkła i parametrów procesu.
Umów bezpłatną konsultację i prześlij próbki szklanych butelek, fiolek, słoików lub szyb. W przypadku działającego już systemu możesz również skorzystać z serwisu drukarek przemysłowych.
Jakie wyzwania stawia znakowanie szkła i opakowań szklanych?
Niewystarczająca adhezja na gładkim i niechłonnym podłożu
Całkowicie gładka, nieporowata powierzchnia szkła sprawia, że standardowe tusze spływają lub dają się łatwo zdrapać w trakcie transportu butelek. Uszkodzenie kodu seryjnego uniemożliwia weryfikację oryginalności wyrobów, co ułatwia podrabianie produktów i utrudnia procesy reklamacyjne.
Zróżnicowana geometria i kondensacja wilgoci
Przemysłowe rozlewnie operują na butelkach o skomplikowanych, obłych kształtach, które dodatkowo pokrywają się warstwą wilgoci (punkt rosy) po napełnieniu zimnym płynem. Znakowanie mokrego szkła drastycznie zmniejsza trwałość opisu, powodując rozmywanie się kluczowych informacji logistycznych.
Skrajne temperatury i procesy mycia
W hutach szkła znakowanie odbywa się przy bardzo wysokich temperaturach, natomiast w browarach i rozlewniach opakowania przechodzą przez gorącą pasteryzację oraz agresywne mycie chemiczne w stacjach CIP. Brak odporności nadruku na te procesy oznacza konieczność ponownego znakowania i generuje wysokie koszty operacyjne.
Restrykcje branży browarniczej, monopolowej i farmaceutycznej
Przemysł szklany musi bezwzględnie realizować wytyczne dotyczące traceability leków lub znakowania akcyzowego i zwrotnego. Niedokładne lub nietrwałe oznakowanie skutkuje zatrzymaniem całych partii przez systemy wizyjne, karami finansowymi oraz utratą kontraktów z sieciami handlowymi.










FAQ: Najczęściej zadawane pytania
Jaka drukarka nadaje się do szklanych butelek?
Na szybkich liniach najczęściej stosuje się drukarki ink jet CIJ. Umożliwiają bezkontaktowe znakowanie butelek nawet wtedy, gdy ich położenie nie jest idealnie powtarzalne.
Jakie tusze stosuje się do szkła?
Do szkła wykorzystuje się specjalistyczne tusze do powierzchni niechłonnych. Na ciemnych opakowaniach stosuje się tusze pigmentowe, a na butelkach zwrotnych – tusze zmywalne.
Jaka technologia sprawdzi się przy precyzyjnym nanoszeniu grafik i zdjęć na szkło w przemyśle?
Tak, ale konieczny jest właściwy tusz, odpowiednie miejsce znakowania oraz potwierdzenie działania systemu w rzeczywistych warunkach kondensacji.
Jak znakować butelki zwrotne?
Najczęściej wykorzystuje się drukarki ink jet i tusze zmywalne. Nadruk pozostaje czytelny podczas dystrybucji, ale może zostać usunięty podczas przemysłowego mycia butelki.
Czy laser CO₂ może uszkodzić szkło?
Zbyt wysoka moc albo niewłaściwe ustawienie wiązki mogą powodować naprężenia, odpryski lub mikropęknięcia. Parametry trzeba dobrać podczas testów dla konkretnego rodzaju szkła.
Laser CO₂ czy laser UV do szkła?
Laser CO₂ jest najczęściej wybierany do trwałego znakowania standardowych opakowań i elementów szklanych. Laser UV lepiej sprawdza się przy bardzo drobnych oznaczeniach oraz produktach wymagających ograniczenia wpływu temperatury.
Czy laser fibrowy nadaje się do przezroczystego szkła?
Laser fibrowy jest przeznaczony przede wszystkim do znakowania metali, powłok i wybranych tworzyw sztucznych. Do bezpośredniego znakowania przezroczystego szkła zazwyczaj wybiera się laser CO₂ albo UV.
Czy można drukować kody QR i Data Matrix na szkle?
Tak. Należy dopasować wielkość kodu, kontrast tuszu, miejsce nadruku i technologię do krzywizny powierzchni oraz sposobu późniejszego odczytu.
Czy jedna drukarka może znakować różne rodzaje szkła?
W wielu przypadkach tak. Zmiana produktu może jednak wymagać innego tuszu, parametrów nadruku, ustawienia głowicy lub sposobu prowadzenia opakowania.
Dobierzmy technologię znakowania do Twojej produkcji
Umów się na bezpłatną konsultację z naszym ekspertem.
