Próba technologiczna znakowania przed wdrożeniem – jak testować nadruk na rzeczywistym produkcie?

Próba technologiczna przed wdrożeniem pozwala sprawdzić, jak system będzie działał na rzeczywistym produkcie, a nie tylko na próbce pokazowej lub w warunkach laboratoryjnych. To jeden z najważniejszych etapów doboru drukarki przemysłowej, lasera lub systemu etykietującego, ponieważ jakość nadruku zależy jednocześnie od materiału, powierzchni, prędkości linii, sposobu prowadzenia produktu, miejsca montażu głowicy, atramentu, danych oraz elementów synchronizujących proces.

REA oferuje prezentacje i testy drukarek przemysłowych na produktach klientów, a w uzasadnionych aplikacjach również testy i prezentacje na rzeczywistych liniach produkcyjnych. Celem nie jest samo pokazanie, że urządzenie „drukuje”, ale potwierdzenie jakości i wzoru nadruku na produkcie klienta oraz dobranie kompletnej konfiguracji: drukarki, głowicy, atramentu lub źródła lasera, czujnika produktu, enkodera, mocowań i sposobu montażu.

Przy testach dat i numerów LOT na szybko przemieszczających się produktach warto porównać drukarki CIJ małych znaków oraz parametry REA JET SC 2.0. Ostateczny dobór należy potwierdzić próbą na docelowym materiale.

Jeżeli wybór samej technologii nie jest jeszcze przesądzony, warto najpierw zobaczyć poradnik jak wybrać technologię znakowania. Próba technologiczna jest kolejnym krokiem: ma potwierdzić, czy wybrane rozwiązanie rzeczywiście działa w danym procesie.

Przy geowłókninach próba technologiczna pozwala sprawdzić m.in. kontrast, wsiąkanie, schnięcie i odporność atramentu po zwinięciu materiału. Zobacz także: znakowanie geowłóknin zgodnie z PN-EN ISO 10320.

Co to jest próba technologiczna znakowania?

Taki test technologiczny to kontrolowana próba wykonany na rzeczywistym materiale, opakowaniu, części lub produkcie, który ma zostać znakowany w produkcji seryjnej. W zależności od aplikacji test może być wykonany w REA na dostarczonych próbkach albo bezpośrednio u klienta na działającej linii produkcyjnej.

Podczas próby sprawdza się nie tylko sam wygląd nadruku. Ocenie podlegają między innymi:

• czytelność i estetyka tekstu, numeru LOT, daty, logo lub kodu;

• kontrast na rzeczywistym kolorze produktu;

• przyczepność atramentu albo efekt znakowania laserowego;

• czas schnięcia;

• odporność na ścieranie, wilgoć, olej, alkohol lub środki czyszczące – jeżeli wymagają tego warunki użytkowania;

• powtarzalność położenia nadruku;

• jakość kodów 1D i 2D;

• zachowanie nadruku przy docelowej prędkości produkcji;

• odległość głowicy od produktu i stabilność tej odległości;

• prawidłowe wyzwalanie nadruku przez czujnik;

• synchronizację z prędkością linii za pomocą enkodera;

• możliwość fizycznego montażu urządzenia i akcesoriów.

Dzięki temu próba odpowiada na dwa pytania jednocześnie: czy uzyskamy wymagany nadruk oraz czy da się stabilnie wykonywać go w realnym procesie produkcyjnym.

Dlaczego test na rzeczywistym produkcie jest ważniejszy niż próbka pokazowa?

Nadruk wykonany na idealnie płaskim elemencie podczas statycznej prezentacji może wyglądać bardzo dobrze, a mimo to sprawiać problemy po instalacji na linii. W produkcji pojawiają się czynniki, których nie widać na stole testowym: drgania, zmienna prędkość, różnice wysokości produktu, wilgoć, pył, kondensacja, poślizg na transporterze, ruch opakowania, zmiany partii materiału i ograniczenia miejsca montażowego.

Dlatego warto testować możliwie blisko warunków docelowych:

rzeczywisty produkt → rzeczywista powierzchnia → właściwa treść → docelowa technologia → prędkość zbliżona do produkcyjnej → planowany sposób wyzwalania → warunki zbliżone do pracy linii.

Takie podejście pozwala uniknąć sytuacji, w której decyzja o zakupie urządzenia została podjęta wyłącznie na podstawie parametrów katalogowych.

Co klient powinien przygotować do próby znakowania?

Im lepiej przygotowane dane wejściowe, tym bardziej miarodajny test. Najlepiej przekazać REA kilka reprezentatywnych produktów lub próbek, a nie tylko jeden idealny egzemplarz.

Do próby warto przygotować:

• produkty z różnych wariantów kolorystycznych;

• próbki z rzeczywistego materiału i finalnej warstwy powierzchniowej;

• informację, czy powierzchnia jest lakierowana, laminowana, anodowana, zadrukowana albo pokryta powłoką;

• docelową treść: datę, LOT, numer seryjny, tekst, logo, kod kreskowy, QR lub Data Matrix;

• wymagany rozmiar nadruku;

• miejsce, w którym znak ma się znaleźć;

• minimalną i maksymalną prędkość linii;

• liczbę produktów na minutę;

• wymaganą trwałość i warunki użytkowania;

• zdjęcia lub rysunek miejsca, w którym urządzenie ma zostać zamontowane;

• informacje o dostępnych sygnałach z PLC lub maszyny, jeżeli system ma być zintegrowany.

Jeżeli produkt występuje w kilku wersjach materiałowych, dobrze jest przetestować je oddzielnie. Ten sam atrament lub zestaw parametrów nie musi dawać identycznego efektu na różnych kolorach, powłokach albo partiach tworzywa.

Test nadruku: co należy sprawdzić jako pierwsze?

1. Wzór i czytelność nadruku

Pierwszym krokiem jest ustalenie, czy system potrafi wykonać wymagany projekt. Test powinien obejmować docelową wielkość znaków, liczbę wierszy, logo, kod oraz inne dane zmienne.

Warto sprawdzić nie tylko to, czy znak jest „ładny”, ale czy pozostaje czytelny po rzeczywistym procesie: przejściu przez kolejne stanowiska, zapakowaniu, transporcie albo kontakcie z innymi elementami.

2. Kontrast i przyczepność

Przy druku atramentowym znaczenie mają materiał, energia powierzchniowa, kolor podłoża, atrament i czas schnięcia. W przypadku trudnych powierzchni, zwłaszcza wybranych tworzyw sztucznych, może być konieczne porównanie kilku atramentów lub przygotowanie powierzchni.

Jeżeli problem dotyczy istniejącej aplikacji, zobacz również poradnik jak poprawić jakość nadruku w znakowaniu przemysłowym.

3. Trwałość oznaczenia

Test trwałości powinien odpowiadać rzeczywistemu użytkowaniu. Dla jednego produktu wystarczy odporność na zwykłe tarcie. W innym przypadku trzeba sprawdzić wilgoć, wodę, olej, alkohol, detergent, temperaturę albo promieniowanie UV.

Nie warto deklarować „trwałości” bez zdefiniowania, co dokładnie ma ona oznaczać w danym procesie.

Próba drukarki przemysłowej na linii produkcyjnej klienta

REA może przeprowadzić prezentację i test drukarki przemysłowej bezpośrednio w zakładzie klienta. Taki test jest szczególnie wartościowy, gdy o powodzeniu aplikacji decyduje nie tylko powierzchnia produktu i materiału, ale również jego ruch, transport, zmienna prędkość, ograniczona przestrzeń montażowa albo współpraca z automatyką maszyny.

Podczas próby na linii można sprawdzić:

• rzeczywistą prędkość znakowania;

• powtarzalność pozycji nadruku;

• zachowanie produktu przed głowicą;

• drgania i zmianę odległości od powierzchni;

• miejsce instalacji czujnika produktu;

• potrzebę zastosowania enkodera;

• sposób zamocowania głowicy, sterownika, akcesoriów i uchwytów montażowych;

• dostęp operatora i serwisu;

• prowadzenie przewodów;

• możliwość integracji z istniejącymi sygnałami maszyny.

Takie testy pomagają przejść od „doboru drukarki” do doboru kompletnego stanowiska znakowania.

Czujnik produktu – kiedy jest potrzebny?

Czujnik produktu informuje system, kiedy obiekt pojawia się w miejscu, w którym ma rozpocząć się druk. Jego dobór ma wpływ na powtarzalność pozycjonowania oznaczenia.

Podczas próby warto sprawdzić:

• czy czujnik stabilnie wykrywa wszystkie warianty produktu;

• czy kolor, połysk albo przezroczystość opakowania nie utrudniają detekcji;

• jaka powinna być odległość czujnika od głowicy;

• czy położenie czujnika nie koliduje z osłonami, prowadnicami albo elementami maszyny;

• jak system zachowuje się przy zatrzymaniu i ponownym uruchomieniu transportera.

Czujnik jest jednym z elementów, które należy dobrać do rzeczywistego stanowiska, a nie tylko do modelu drukarki.

Enkoder – jak sprawdzić, czy jest potrzebny?

Jeżeli prędkość transportera jest zmienna, enkoder może synchronizować proces drukowania z rzeczywistym ruchem linii. Bez takiej synchronizacji zmiana prędkości może wpływać na proporcje lub położenie nadruku, zależnie od technologii i konfiguracji.

Podczas testu należy zweryfikować miejsce montażu enkodera, sposób kontaktu z transporterem lub wałem, zakres prędkości oraz stabilność sygnału. W praktyce równie ważny jak sam enkoder jest właściwy sposób jego mechanicznego zamocowania oraz dobór uchwytów montażowych do konstrukcji linii produkcyjnej.

REA oferuje akcesoria do drukarek przemysłowych, w tym elementy pomiarowe i montażowe stosowane przy integracji systemów znakowania.

Mocowanie głowicy i sposób montażu – dlaczego trzeba je testować?

Dobra jakość nadruku może zależeć od kilku milimetrów różnicy w położeniu głowicy. Dlatego mocowanie drukarki nie jest dodatkiem dobieranym na końcu projektu, lecz częścią technologii znakowania.

Podczas prezentacji na linii warto ustalić:

• gdzie można umieścić głowicę;

• pod jakim kątem ma pracować;

• jaki dystans od produktu zapewnia stabilny nadruk;

• czy potrzebna jest regulacja w jednej lub kilku osiach;

• czy stanowisko wymaga szybkiego przezbrojenia między formatami;

• czy mocowanie musi kompensować drgania;

• czy głowica wymaga osłony;

• gdzie umieścić sterownik i materiały eksploatacyjne;

• jak zapewnić dostęp do urządzenia podczas obsługi i serwisu.

W wielu aplikacjach prawidłowe mocowanie, czujnik i enkoder mają równie duży wpływ na powtarzalność procesu jak parametry samej drukarki.

Co sprawdzić przy zmiennej prędkości linii?

Test wykonany wyłącznie przy jednej stałej prędkości może nie ujawnić problemów. Warto przeprowadzić próbę dla minimalnej, typowej i maksymalnej prędkości, a także sprawdzić moment rozruchu i zatrzymania transportera.

Ocenić należy:

• położenie nadruku;

• proporcje znaków;

• czas przygotowania danych;

• pracę czujnika i enkodera;

• odstępy między produktami;

• zachowanie przy krótkim zatrzymaniu;

• pierwszy produkt po ponownym uruchomieniu.

Dzięki temu można potwierdzić nie tylko maksymalną prędkość urządzenia, lecz również stabilność procesu w całym rzeczywistym zakresie pracy.

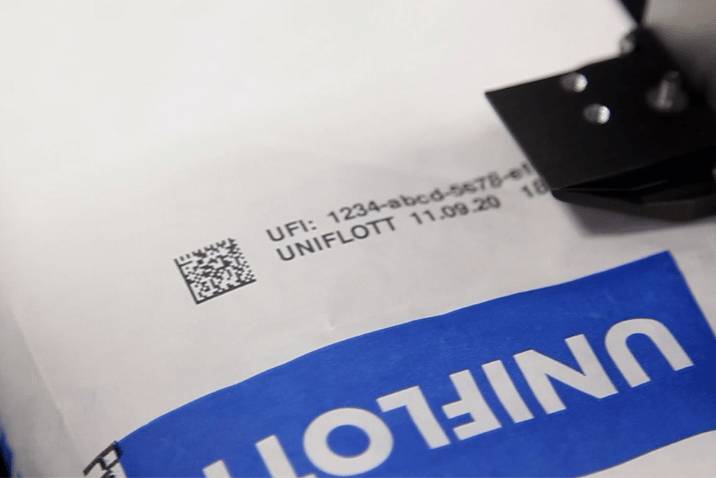

Jak testować kody QR, Data Matrix i kody kreskowe?

Kod maszynowy powinien być oceniany bardziej rygorystycznie niż zwykły tekst. Sam fakt, że jeden skaner odczytał kod, nie oznacza jeszcze, że symbol będzie stabilnie czytelny w późniejszym procesie.

Podczas próby należy ocenić wielkość kodu, wymiar modułu, kontrast, strefy wymagane przez symbolikę, położenie, krzywiznę i jakość powierzchni. Jeżeli kod jest istotnym elementem procesu, warto wykonać także profesjonalną weryfikację.

Więcej opisujemy w poradniku jak sprawdzić jakość kodu kreskowego, QR i Data Matrix. GS1 podkreśla, że weryfikacja kodów służy do systematycznego testowania jakości symbolu i integralności danych; szczegóły opisuje GS1 Barcode Verification Process Implementation Guidelines.

Próba technologiczna a integracja z PLC, MES i ERP

Jeżeli drukarka ma otrzymywać dane automatycznie, sam test jakości nadruku nie wystarcza. Trzeba sprawdzić również sposób wyzwalania zadania, źródło danych, komunikację i reakcję systemu na błędy.

Na etapie próby lub projektu warto określić:

• skąd pochodzi numer partii, data, numer seryjny lub kod;

• kto zatwierdza projekt;

• co uruchamia druk;

• jak system potwierdza wykonanie operacji;

• co dzieje się po zatrzymaniu linii;

• jak zachować się przy braku danych albo błędnym produkcie.

Jeżeli aplikacja wymaga szerszej wymiany danych, zobacz poradnik integracja znakowania z PLC, HMI, MES i ERP.

Co powinno być wynikiem dobrej próby technologicznej?

Po dobrze wykonanym teście powinno być wiadomo nie tylko, jaki model urządzenia zastosować, ale jak ma wyglądać cały proces.

Dopiero taki zestaw informacji pozwala przygotować konfigurację odpowiadającą rzeczywistej aplikacji.

W jakich branżach próba na rzeczywistym produkcie ma szczególne znaczenie?

Test przed wdrożeniem jest szczególnie przydatny tam, gdzie jakość druku, oznaczenia i identyfikowalności wpływa bezpośrednio na dalszy proces produkcji. Dotyczy to m.in. branży spożywczej, automotive, farmacji, elektroniki, chemii oraz producentów opakowań i części technicznych.

W branży spożywczej testy pozwalają sprawdzić daty, numery partii, kody QR i kody kreskowe na rzeczywistych opakowaniach przy docelowej prędkości linii produkcyjnej. W automotive i elektronice większe znaczenie może mieć śledzenie części, numery seryjne i trwałe oznaczenia. Przy krótkich seriach oraz częstych zmianach formatu próba pomaga również ocenić czas przezbrojenia i powtarzalność ustawień drukarki.

Jeżeli po próbie system jest wdrażany na stałe, kolejnymi etapami mogą być montaż, integracja, szkolenie operatorów i odbiór rozwiązania.

Najczęstsze błędy podczas testowania systemu znakowania

• Test na innym materiale niż produkcyjny. Wynik może nie odpowiadać finalnej aplikacji.

• Test tylko jednego idealnego produktu. Nie pokazuje zmienności procesu.

• Brak docelowej prędkości. Statyczny nadruk może nie ujawnić problemów z pozycjonowaniem.

• Pominięcie czujnika i enkodera. System działa podczas pokazu, ale nie jest zsynchronizowany z linią.

• Brak analizy miejsca montażu. Po zakupie okazuje się, że głowicy nie można zamontować we właściwej pozycji.

• Ocena tylko wyglądu. Nie sprawdza się trwałości, kodów ani zachowania po dalszym procesie.

• Zmiana kilku parametrów naraz. Utrudnia ustalenie, co rzeczywiście poprawiło wynik.

Prezentacje i testy drukarek przemysłowych REA u klienta

REA oferuje prezentacje urządzeń oraz próbne nadruki na produktach klientów przed wdrożeniem. W przypadku aplikacji, w których kluczowe znaczenie ma rzeczywista praca linii, możliwy jest także test drukarki przemysłowej w zakładzie produkcyjnym klienta.

Przy doborze urządzenia do przygotowywania osobnych etykiet warto zaplanować test kolorowej drukarki etykiet na rzeczywistym materiale i porównać modele atramentowe, pigmentowe oraz tonerowe. Próbę należy przeprowadzić na docelowym podłożu papierowym lub foliowym, sprawdzając trwałość i czytelność wydruku.

Taka prezentacja pozwala wspólnie z technikiem lub doradcą REA zweryfikować:

• wzór i jakość nadruku;

• dobór technologii i atramentu;

• miejsce montażu głowicy;

• dobór czujnika produktu;

• potrzebę zastosowania enkodera;

• mocowania i regulację położenia urządzenia;

• dostęp operatora i serwisu;

• rzeczywistą prędkość i sposób prowadzenia produktu;

• możliwość integracji z istniejącą linią produkcyjną i maszyną.

Dzięki temu oferta może obejmować nie tylko samo urządzenie, ale konfigurację dopasowaną do rzeczywistego stanowiska produkcyjnego.

Najczęściej zadawane pytania

Czy test drukarki przemysłowej można wykonać na moim produkcie?

Tak. REA wykonuje próby nadruku na rzeczywistych produktach i materiałach klientów. Warto przekazać kilka reprezentatywnych egzemplarzy, szczególnie jeśli występują różne kolory lub rodzaje powierzchni.

Czy REA może przyjechać z drukarką na linię produkcyjną?

Tak. W aplikacjach, w których ważna jest rzeczywista prędkość, prowadzenie produktu, miejsce montażowe lub współpraca z automatyką, prezentacja i test mogą zostać wykonane w zakładzie klienta.

Czy podczas testu można dobrać czujnik i enkoder?

Tak. Próba na linii pozwala sprawdzić sposób detekcji produktu, miejsce montażu czujnika oraz potrzebę synchronizacji druku za pomocą enkodera.

Czy podczas prezentacji można sprawdzić sposób montażu drukarki?

Tak. Warto zweryfikować pozycję głowicy, dystans od produktu, kąt pracy, zakres regulacji, stabilność mocowania oraz dostęp do urządzenia podczas obsługi i serwisu.

Czy próbę trzeba wykonywać przed każdym zakupem?

Nie każda standardowa aplikacja wymaga rozbudowanego testu na linii, ale przy nowym materiale, kodach 2D, dużej prędkości, nietypowej geometrii lub trudnych warunkach próba znacząco zmniejsza ryzyko nieprawidłowego doboru systemu.

Czy próba zastępuje odbiór FAT lub SAT?

Nie. Próba technologiczna służy przede wszystkim do potwierdzenia koncepcji, jakości nadruku i konfiguracji przed wdrożeniem. FAT i SAT są etapami formalnego odbioru konkretnego rozwiązania i wymagają osobno określonych kryteriów.

Umów próbę znakowania lub prezentację urządzenia

Jeżeli chcesz sprawdzić nadruk na swoim produkcie albo zobaczyć pracę drukarki w warunkach rzeczywistej linii produkcyjnej, przygotuj próbki, zdjęcia stanowiska i podstawowe informacje o procesie.

REA może pomóc dobrać drukarkę, atrament lub technologię laserową, czujnik, enkoder, mocowania oraz sposób montażu, a następnie potwierdzić efekt na rzeczywistym produkcie.

Umów konsultację, prezentację lub próbę znakowania.
