Kody QR – jak drukować w przemyśle?

Jak drukować kody QR w przemyśle?

Jak drukować kody QR w przemyśle? Kod QR w przemyśle drukuje się przy użyciu technologii dopasowanej do materiału, wielkości kodu, prędkości linii i wymaganej trwałości. Do precyzyjnych nadruków stosuje się drukarki szeroko stosowanej HR/TIJ, do szybkiego znakowania CIJ, do dużych oznaczeń DOD, a do trwałych kodów także laser lub systemy Print & Apply. Po wydruku należy sprawdzić kontrast, strefę ciszy i czytelność kodu za pomocą skanera lub weryfikatora. Kod QR, czyli Kod Szybkiej Odpowiedzi, to dwuwymiarowy kod kreskowy, który umożliwia szybki odczyt dużej ilości danych — od numeru produktu, partii i daty produkcji po identyfikator rekordu lub adres URL. W przemyśle wspiera identyfikowalność produktów, automatyzację procesów, logistykę oraz wymianę informacji pomiędzy produktem a systemami informatycznymi.

Samo użycie generatora kodów QR jest jednak dopiero pierwszym krokiem. Kod trzeba prawidłowo przygotować, nanieść na odpowiednie podłoże i sprawdzić, czy zachowa czytelność po transporcie, magazynowaniu oraz kontakcie z wilgocią, kurzem lub środkami chemicznymi.

Najważniejsze kroki i technologie drukowania kodów QR w przemyśle – praktyczny przewodnik

Aby skutecznie wdrożyć drukowanie kodów QR w środowisku przemysłowym, należy przejść przez kilka kluczowych etapów:

1. Określenie zawartości kodu – wybierz, jakie dane mają być zakodowane (np. numer partii, data, identyfikator produktu, link).

2. Wybór standardu kodu – zdecyduj, czy potrzebny jest kod QR, DataMatrix czy inny kod kreskowy.

3. Dobór rozmiaru i poziomu korekcji błędów – ilość danych i wymagania dotyczące odczytu wpływają na wielkość symbolu.

4. Wybór technologii znakowania – do wyboru są m.in. drukarki HR/TIJ, CIJ, DOD, znakowanie laserowe oraz systemy Print & Apply.

5. Testy na rzeczywistym materiale – sprawdź jakość i trwałość kodu przy docelowej prędkości linii produkcyjnej.

6. Kontrola jakości – użyj skanera i weryfikatora, aby upewnić się, że kod jest czytelny i spełnia wymagania.

Najczęściej stosowane technologie to:

• Drukarki wysokiej rozdzielczości HR/TIJ – do precyzyjnych, szczegółowych kodów na kartonie, etykietach i foliach.

• Drukarki atramentowe CIJ – do szybkiego, bezkontaktowego znakowania na różnych powierzchniach.

• Drukarki DOD – do dużych oznaczeń na kartonach zbiorczych, drewnie i materiałach budowlanych.

• Znakowanie laserowe – do trwałych oznaczeń na metalu, tworzywach, szkle.

• Systemy Print & Apply – do automatycznego drukowania i aplikacji etykiet na opakowaniach zbiorczych i paletach.

Przemyślane przejście przez te kroki pozwala uzyskać trwałe, czytelne i zgodne z wymaganiami oznaczenia QR w środowisku przemysłowym.

Jak drukować kody QR w przemyśle – najważniejsze kroki

Praktyczne wdrożenie obejmuje sześć etapów:

1. Określenie zawartości kodu – może to być numer partii, numer seryjny, data, identyfikator produktu albo link.

2. Wybór standardu – należy sprawdzić, czy aplikacja wymaga kodu QR, DataMatrix lub innego rodzaju kodu kreskowego.

3. Dobór rozmiaru – liczba danych, poziom korekcji błędów i odległość odczytu wpływają na wielkość symbolu.

4. Wybór technologii znakowania – HR/TIJ, CIJ, DOD, laser lub Print & Apply.

5. Test na rzeczywistym materiale – przy docelowej prędkości linii i z właściwym atramentem.

6. Kontrola jakości – skaner sprawdza możliwość odczytu, a weryfikator ocenia jakość kodu według określonych parametrów.

Czym jest i jak działa kod QR?

Kod QR, czyli Quick Response Code (Kod Szybkiej Odpowiedzi), to dwuwymiarowy kod kreskowy opracowany w 1994 roku przez Denso Wave. W 2000 roku kody QR zostały zatwierdzone jako międzynarodowy standard.

Jednowymiarowe kody kreskowe to tradycyjne paskowe oznaczenia, które przechowują do 20 cyfr. Dane zapisywane są w jednym kierunku, co ogranicza ich pojemność w porównaniu do kodów dwuwymiarowych.

Kod QR składa się z jasnych i ciemnych modułów. Jego alfabet może obejmować cyfry, znaki alfanumeryczne, symbole, dane zapisane w postaci bajtów, a także znaki Kanji. Dane binarne są przetwarzane jako ciągi bitów, z których generator tworzy odpowiedni układ modułów.

Kod QR zawiera również mechanizm korekcji błędów. Dzięki niemu część danych może zostać odtworzona, nawet jeżeli fragment oznaczenia zostanie zabrudzony lub uszkodzony. Nie oznacza to jednak, że kod może być wydrukowany niedokładnie — nadal trzeba zachować właściwy kontrast, strefę ciszy, proporcje i wielkość modułów. Kody QR mogą przechowywać do 7089 znaków numerycznych lub 4296 znaków alfanumerycznych.

Dlaczego kody QR zyskują na znaczeniu w przemyśle?

Za pomocą kodu QR można połączyć fizyczny produkt z informacją zapisaną w systemie ERP, MES, WMS albo bazie danych. Kody mogą wspierać:

• identyfikację produktów na każdym kroku produkcji,

• śledzenie partii i numerów seryjnych,

• kontrolę przepływu materiałów,

• automatykę magazynową,

• dostęp do instrukcji i certyfikatów,

• obsługę serwisową,

• weryfikację autentyczności,

• systemy Traceability.

Oprogramowanie współpracujące ze znakowarkami REA JET może pobierać dane bezpośrednio z systemów zakładowych i sterować generowaniem zmiennych kodów, co ułatwia wdrożenie różnych zastosowań znakowania w przemyśle. Pozwala to ograniczyć ręczne wprowadzanie informacji i związane z nim błędy.

W kolejnej części omówimy, gdzie najczęściej stosuje się kody QR w praktyce.

Gdzie stosuje się kody QR w przemyśle?

Rozwiązania REA JET pozwalają wdrażać znakowanie sprawdzone w Twojej branży, obejmujące m.in. produkcję spożywczą, motoryzację, elektronikę czy logistykę.

Branża spożywcza i napojowa

Kody mogą zawierać numery partii, daty, identyfikatory produktów oraz odwołania do informacji o pochodzeniu, składzie lub dokumentacji jakościowej.

Branża farmaceutyczna

Kody 2D wspierają w większej ilości serializację, identyfikację produktów i ochronę przed podrabianiem. W regulowanych zastosowaniach farmaceutycznych często wymagany jest jednak GS1 DataMatrix, a nie standardowy kod QR. Rodzaj symbolu należy zawsze sprawdzić w specyfikacji odbiorcy lub obowiązujących wymaganiach.

Branża motoryzacyjna

Oznaczenia na częściach i komponentach mogą zawierać numer seryjny, identyfikator dostawcy oraz informacje umożliwiające prześledzenie historii produkcji, dlatego w takich zastosowaniach szczególnie ważne są kompleksowe rozwiązania znakowania przemysłowego REA.

Branża elektroniczna

Kody 2D stosuje się na płytkach PCB, podzespołach, obudowach i opakowaniach. Ze względu na niewielkie powierzchnie znakowania aplikacje te często wymagają wysokiej rozdzielczości.

Logistyka

Na kartonach, pojemnikach i paletach kody wspierają przyjęcie towaru, kompletację, sortowanie, kontrolę wysyłki oraz zarządzanie lokalizacją magazynową. Wymaga to odpowiednio dobranych urządzeń oraz doświadczenia producenta systemów do znakowania REA JET.

Po omówieniu zastosowań warto określić, jakie informacje powinny zostać zapisane w kodzie i jak zapewnić jego prawidłowy odczyt.

Jakie informacje można zapisać w kodzie QR?

Kod QR (Kod Szybkiej Odpowiedzi) może zawierać m.in.:

• numer produktu,

• numer partii lub numer seryjny,

• datę produkcji i ważności,

• identyfikator operatora albo linii,

• numer zlecenia produkcyjnego,

• dane logistyczne,

• tekst,

• dane kontaktowe,

• adres URL (np. do instrukcji, certyfikatu, strony produktu),

• identyfikator rekordu w systemie Traceability.

W przemyśle zwykle lepiej ograniczyć ilość zapisanych informacji i umieścić w kodzie krótki identyfikator prowadzący do aktualnego rekordu w bazie danych, co dobrze wspierają produkty do znakowania i weryfikacji REA-JET.

Statyczne i dynamiczne kody QR

Statyczne kody QR zawierają dane zapisane bezpośrednio w symbolu. Po wykonaniu wydruku ich treści nie można zmienić.

Dynamiczne kody QR najczęściej zawierają kontrolowany adres internetowy. Pozwalają na modyfikację docelowego linku bez nowego generowania i drukowania kodu. System może również rejestrować czas skanowania, rodzaj urządzenia i inne nieosobowe statystyki, o ile odbywa się to zgodnie z zasadami ochrony danych.

Kody QR poza przemysłem

Rozpoznawalność kodów QR w Polsce wzrosła między innymi w okresie stosowania Unijnego Certyfikatu COVID. Kody są również powszechnie używane w systemach płatności, uwierzytelnianiu, biletach na wydarzenia, restauracyjnym menu, kuponach oraz przy udostępnianiu danych kontaktowych.

Kod QR można wygenerować za darmo w wielu narzędziach online. Taki generator może przygotować gotowy obrazek w formacie PNG lub SVG i w różnych rozmiarach. Niektóre bardziej rozbudowane usługi oferują gotowe szablony, statystyki, konta użytkowników oraz możliwość kierowania na stronę produktu lub profil firmy, na przykład na Facebooku.

Większość nowoczesnych smartfonów umożliwia skanowanie kodów QR bez instalowania specjalnego czytnika. Wystarczy skierować obiektyw aparatu na kod. Dotyczy to zarówno urządzeń z systemem Android, jak i sprzętu Apple, takiego jak iPhone z systemem iOS. Alternatywnie można skorzystać z aplikacji Google Lens.

Darmowy QR code generator może być przydatny do prostych zastosowań, ale nie zastępuje przemysłowego oprogramowania połączonego z bazą danych, znakowarką oraz systemem kontroli jakości.

Dlaczego jakość kodu QR jest tak ważna?

Kod może być odczytywany przez ręczny skaner, czytnik kodów QR, kamerę wizyjną albo urządzenie mobilne. To, że udało się go zeskanować jednym telefonem, nie oznacza jednak, że będzie działał niezawodnie na szybkiej linii produkcyjnej.

Czynniki techniczne

• rozdzielczość i stabilność nadruku,

• wielkość modułów,

• kontrast względem podłoża,

• zachowanie strefy ciszy,

• brak rozciągnięcia kodu,

• ilość zapisanych danych,

• poziom korekcji błędów,

• prawidłowe ustawienie głowicy.

Czynniki środowiskowe

• rodzaj i struktura powierzchni,

• wilgoć, pył i zabrudzenia,

• ścieranie podczas transportu,

• środki chemiczne,

• temperatura,

• odbicia światła,

• drgania produktu,

• prędkość linii.

Nie należy dowolnie zmieniać proporcji kodu ani dodawać elementów graficznych, które mogą zasłaniać jego moduły. W warunkach przemysłowych unikalny wygląd jest mniej istotny niż powtarzalny odczyt.

Jakie technologie umożliwiają drukowanie działających kodów QR?

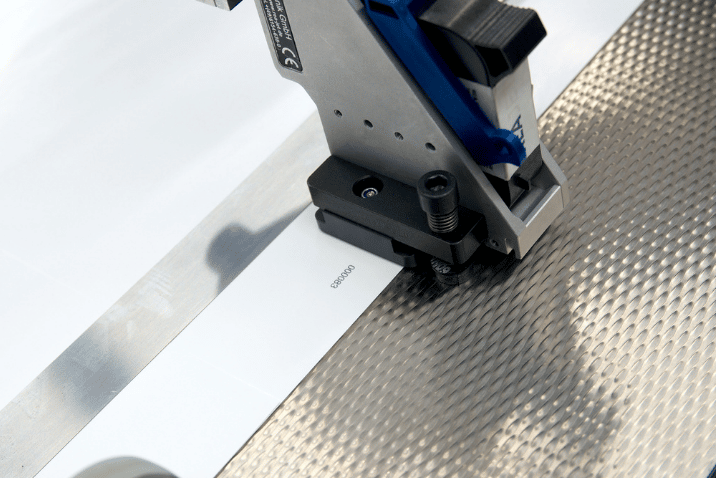

Drukarki wysokiej rozdzielczości HR/TIJ

Technologia HR/TIJ dobrze sprawdza się przy niewielkich, szczegółowych kodach QR, tekstach, kodach kreskowych i prostych grafikach. Może być wykorzystywana na kartonie, etykietach, foliach i innych powierzchniach zgodnych z zastosowanym atramentem, a przykładem jest drukarka kodów kreskowych i QR REA JET HR.

Jest często wybierana, gdy priorytetem są wysoka rozdzielczość, zmienne dane i precyzyjny wydruk, zwłaszcza w połączeniu z rozwiązaniami takimi jak REA JET HR pro OEM – drukarka do kodów QR.

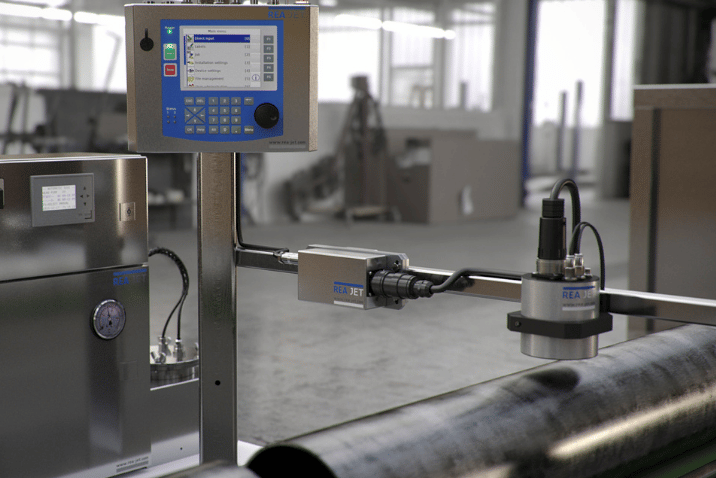

Drukarki atramentowe CIJ

CIJ umożliwia bezkontaktowe znakowanie produktów na szybkich liniach. Technologia sprawdza się na tworzywach, szkle, metalu, foliach i kartonie.

Możliwość wykonania konkretnego kodu QR należy jednak potwierdzić dla wybranego urządzenia, oprogramowania i prędkości produkcji. CIJ nie powinien być przedstawiany jako uniwersalne rozwiązanie do bardzo małych i gęstych kodów.

Drukarki DOD

DOD stosuje się głównie do dużych oznaczeń na kartonach zbiorczych, workach, drewnie i materiałach budowlanych.

Druk kodu QR może być możliwy przy odpowiednio dużym symbolu, ale wymaga testu geometrii punktów, kontrastu i późniejszego odczytu.

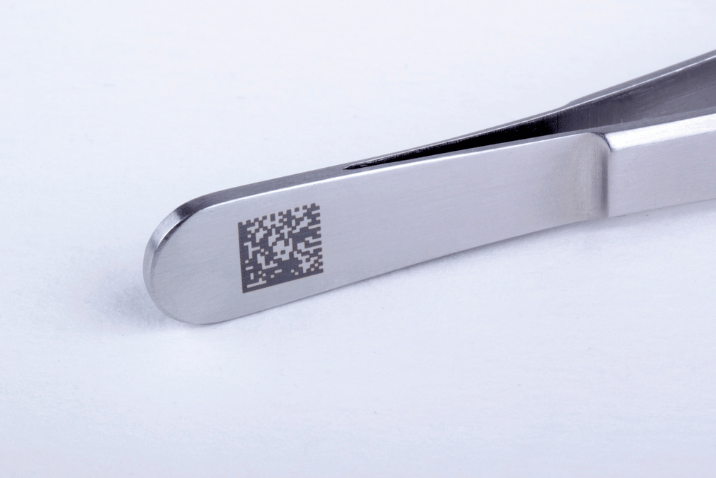

Znakowanie laserowe

Laser tworzy trwałe oznaczenia bez użycia atramentu. Może być stosowany na metalu, tworzywach, szkle i materiałach powlekanych, o ile wybrane źródło laserowe jest odpowiednio dopasowane do powierzchni. W praktyce przemysłowej sprawdzają się tu przemysłowe lasery do znakowania REA LASER.

Zaletami są wysoka trwałość, powtarzalność i brak atramentowych materiałów eksploatacyjnych, szczególnie w systemach takich jak laserowe znakowanie CO2 REA LASER CL.

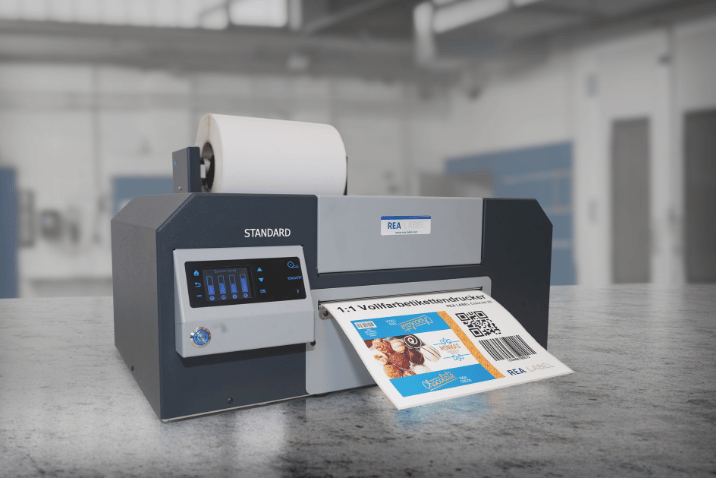

Systemy drukowania i aplikacji etykiet

Print & Apply umożliwia automatyczny wydruk etykiety oraz naniesienie jej na karton, paletę lub opakowanie zbiorcze.

Jednolite tło etykiety ułatwia uzyskanie dobrego kontrastu i czytelności kodu, szczególnie na powierzchniach trudnych do bezpośredniego zadrukowania.

Jak dobrać technologię do materiału?

Najczęstsze błędy podczas drukowania kodów QR

Błędy związane z projektem kodu

Najczęstsze problemy to:

• zbyt duża ilość danych,

• za mały rozmiar kodu,

• brak strefy ciszy,

• rozciągnięcie obrazu,

• niewłaściwe skalowanie,

• zbyt niski kontrast,

• dodanie logo zasłaniającego moduły.

Problem może powstać jeszcze przed drukiem, gdy generator przygotuje nieprawidłowy obrazek albo operator zmieni jego proporcje w edytorze.

Błędy związane z drukiem

Do błędów wykonawczych należą:

• niewłaściwie dobrany atrament,

• zabrudzona głowica,

• zbyt duża odległość od powierzchni,

• rozpływanie punktów,

• drgania produktu,

• niewystarczający czas schnięcia,

• druk na nierównej lub refleksyjnej powierzchni,

• umieszczenie kodu na zagięciu opakowania.

Podzielenie tych błędów na dwie kategorie ułatwia ich identyfikację i eliminację na etapie projektowania oraz produkcji.

Bezpieczeństwo kodów QR i quishing

Sam kod QR nie jest złośliwy, ale może kierować użytkownika do niebezpiecznej strony. Oszustwa wykorzystujące kody QR określa się jako quishing, czyli odmianę phishingu, w której złośliwy link ukryty jest w kodzie.

Znane są między innymi przypadki naklejania fałszywych kodów na parkometry lub zastępowania prawidłowych oznaczeń kodami prowadzącymi do fałszywych płatności.

W zastosowaniach przemysłowych warto:

• kontrolować domeny zapisane w kodach,

• zabezpieczyć system generowania danych,

• ograniczyć możliwość ręcznej zmiany layoutu,

• rejestrować wydrukowane numery,

• sprawdzać, czy oznaczenie nie zostało zastąpione,

• używać zaufanych systemów przekierowań.

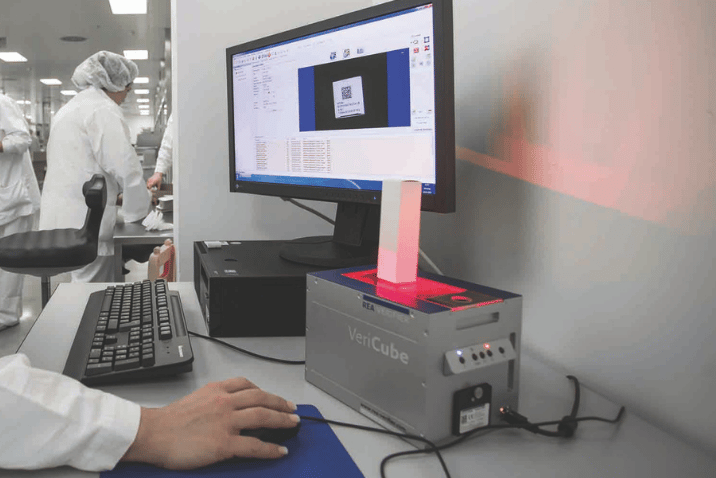

Dlaczego warto weryfikować i skanować kody QR?

Skaner odpowiada na pytanie, czy kod jest możliwy do odczytu. Podczas odczytu kodów QR weryfikator ocenia natomiast jego parametry jakościowe i zapas bezpieczeństwa, dlatego w wielu zastosowaniach stosuje się wyspecjalizowane weryfikatory kodów kreskowych REA.

Regularna kontrola umożliwia wykrycie:

• zabrudzenia głowicy,

• pogorszenia kontrastu,

• zmiany jakości podłoża,

• błędnych danych,

• niewłaściwego ustawienia urządzenia,

• uszkodzeń powstających podczas transportu.

Weryfikacja powinna być przeprowadzana na rzeczywistych produktach, przy docelowej prędkości i z wykorzystaniem urządzeń stosowanych przez odbiorcę.

Podsumowanie

Drukowanie kodów QR w przemyśle wymaga więcej niż wybrania bezpłatnego generatora i pobrania pliku graficznego. Należy określić dane, dobrać standard, rozmiar symbolu, urządzenie, atrament lub laser oraz sposób kontroli.

Najważniejsze zasady to:

• zapisywać wyłącznie potrzebne informacje,

• zachować właściwy rozmiar i strefę ciszy,

• dobrać technologię do podłoża,

• przetestować kod przy rzeczywistej prędkości,

• sprawdzić trwałość oznaczenia,

• zweryfikować jakość, a nie tylko jednorazowy odczyt.

HR/TIJ dobrze sprawdza się przy szczegółowych kodach, CIJ przy szybkim znakowaniu zmiennych danych, DOD przy dużych oznaczeniach, laser przy trwałym znakowaniu odpowiednich powierzchni, a Print & Apply przy opakowaniach logistycznych.

Przed wdrożeniem skorzystaj z testu aplikacyjnego na rzeczywistym produkcie. Ostatecznym kryterium nie jest sam wygląd kodu, lecz jego niezawodny odczyt w całym procesie produkcyjnym i logistycznym.

FAQ – najczęściej zadawane pytania

Czy każda drukarka przemysłowa potrafi drukować kody QR?

Nie. Urządzenie musi obsługiwać odpowiednią symbologię i zapewniać wystarczającą rozdzielczość, kontrast oraz powtarzalność nadruku.

Jaka technologia najlepiej nadaje się do tematów kodów QR?

To zależy od materiału, wielkości kodu, prędkości linii i wymaganej trwałości. Do szczegółowych kodów często wybiera się HR/TIJ, a do trwałych oznaczeń laser.

Czy kod QR można drukować bezpośrednio na produkcie?

Tak, jeżeli podłoże oraz zastosowany atrament lub laser pozwalają uzyskać odpowiedni kontrast i trwałość.

Jak duży powinien być kod QR?

Rozmiar zależy od ilości danych, wersji kodu, korekcji błędów, rozdzielczości druku, odległości odczytu i możliwości skanera.

Czy odczyt kodu smartfonem wystarczy do sprawdzenia jakości?

Nie. Telefon może potwierdzić podstawową możliwość zeskanowania kodu, ale nie zastępuje pomiaru wykonanego za pomocą weryfikatora.

Czym różni się kod QR od DataMatrix?

Oba są kodami dwuwymiarowymi. DataMatrix często lepiej sprawdza się na bardzo małej powierzchni, w znakowaniu części oraz w regulowanych zastosowaniach farmaceutycznych.

Czy dynamiczny kod QR można zmienić po wydrukowaniu?

Nie zmienia się sam kod. Można natomiast zmienić stronę lub dokument, do którego prowadzi zapisany w nim kontrolowany adres URL.
