Oznaczenia jakościowe OK/NOK – znakowanie produktów po kontroli jakości
Oznaczenia jakościowe OK/NOK przekazują wynik określonej kontroli produktu, komponentu lub opakowania. Status może przyjmować formę OK, NOK, PASS, FAIL, REWORK, HOLD, symbolu, kodu albo informacji zapisanej w systemie produkcyjnym. Ta strona jest przeznaczona dla producentów, którzy chcą połączyć kontrolę jakości, systemy wizyjne, znakowanie, automatykę PLC i system MES w jeden spójny proces. Najważniejsza zasada brzmi: nadruk „OK” jest wiarygodny tylko wtedy, gdy powstał na podstawie prawidłowej decyzji i został przypisany do właściwej fizycznej sztuki.
IDENTYFIKACJA → KONTROLA → DECYZJA → STATUS → DRUK → WIZYJNA KONTROLA → REAKCJA → ZAPIS
Oznaczenia jakościowe – co naprawdę oznaczają statusy OK i NOK?
OK/NOK to sposób klasyfikowania wyniku określonej kontroli, a nie uniwersalny certyfikat jakości całego wyrobu. Dokładne znaczenie statusu powinno wynikać z planu kontroli i kryteriów zaakceptowanych przez producenta.
| Status | Typowe znaczenie procesowe |
|---|---|
| OK | sprawdzone kryteria zostały spełnione |
| NOK | co najmniej jedno z kontrolowanych kryteriów nie zostało spełnione albo wynik wymaga reakcji |
| PASS | określony test zakończył się pozytywnie |
| FAIL | określony test zakończył się negatywnie |
| REWORK | wymagana poprawka lub ponowna operacja |
| HOLD | produkt zatrzymano do dodatkowej decyzji |
Status OK potwierdza spełnienie kryteriów, które rzeczywiście sprawdzono w danej operacji. Nie dowodzi automatycznie zgodności ze wszystkimi możliwymi wymaganiami dotyczącymi produktu.
Wynik kontroli jakości, oznakowanie i odrzut – trzy różne zdarzenia
W poprawnie zaprojektowanej produkcji trzeba rozdzielić wynik kontroli, fizyczne oznaczenie i reakcję automatyki.
1. Kontrola jakości ustala wynik, np. PASS albo FAIL. 2. Znakowanie może nanieść na produkt tekst OK/NOK, symbol lub kod. 3. PLC lub maszyna może przepuścić produkt dalej, odrzucić go, zatrzymać linię albo wywołać alarm.
Produkt może otrzymać wynik NOK i zostać automatycznie odrzucony bez drukowania słowa NOK. W innym procesie fizyczny znak QC OK może być potrzebny na kolejnych etapach montażu.
Oznakowanie jakościowe jest sposobem komunikowania decyzji. Nie jest samą kontrolą jakości.
Dlaczego nadruk „OK” nie jest dowodem jakości?
Najbezpieczniejszy model to: KONTROLA → DECYZJA → ZEZWOLENIE NA ZNAKOWANIE → NADRUK → KONTROLA NADRUKU.
Jeżeli status ma rzeczywiście oznaczać wynik testu, nie powinien powstawać przed dostępnością wiarygodnej decyzji z systemu pomiarowego, kamery, PLC albo operatora.
Wizyjna kontrola jakości – co może sprawdzić system wizyjny?
Wizyjna kontrola jakości wykorzystuje kamerę, optykę, oświetlenie i oprogramowanie do oceny cech widocznych w obrazie. Zakres zależy od aplikacji i sposobu obrazowania.
Zastosowanie systemów wizyjnych może obejmować m.in. obecność elementu, pozycję, orientację, kompletność, określone wymiary, nadruk, tekst, kod kreskowy, QR, Data Matrix i wybrane defekty powierzchniowe.
W materiałach REA dotyczących integracji znakowania kamera może po wykonaniu oznaczenia przekazać wynik do PLC, które realizuje dalszy transport, odrzut, alarm albo zatrzymanie maszyny.
Oświetlenie, kontrast i geometria – dlaczego są ważne?
Oświetlenie ma kluczowe znaczenie dla stabilności obrazu. Kamera analizuje obraz utworzony przez światło, dlatego połysk, kolor, krzywizna i powierzchnia produktu wpływają na wynik.
To samo ustawienie może działać dobrze na matowym kartonie i znacznie gorzej na polerowanym metalu, szkle albo błyszczącej folii.
Większa rozdzielczość kamery nie zastępuje prawidłowego oświetlenia obiektu.
Czy 100% wizyjna kontrola oznacza 100% jakości produktu?
Nie. Jeżeli kamera kontroluje każdą sztukę, można mówić o 100% inspekcji produktów w zakresie zdefiniowanych kryteriów. Nie oznacza to automatycznie sprawdzenia każdej możliwej cechy fizycznej wyrobu.
System kontrolujący datę, kod, logo i tekst nie musi jednocześnie badać szczelności, składu chemicznego, wytrzymałości, parametrów elektrycznych czy innych właściwości niewidocznych dla zastosowanego układu.
Oficjalne rozwiązanie REA Print-Inspect jest przykładem 100% kontroli inline treści nadruku po jego wykonaniu.
Automatyzacja ogranicza część błędów, ale nie zastępuje projektu procesu
Nie używałbym stwierdzenia, że automatyczna inspekcja „eliminuje błędy ludzkie”. Precyzyjniej: system wizyjny może ograniczać zależność od subiektywnej ręcznej oceny i sprawdzać kolejne sztuki według tych samych reguł.
Przy wdrożeniu systemów wizyjnych skuteczność nadal zależy od właściwego projektu stanowiska, ustawionych tolerancji, stabilnego oświetlenia, mechaniki transportu oraz walidacji procesu.
Poprawnie wydrukowane OK może znaleźć się na złym produkcie
Załóżmy: produkt A → kontrola → OK, a produkt B → kontrola → NOK. Jeżeli pomiędzy stanowiskiem kontroli a miejscem znakowania sztuki zostaną przesunięte, zatrzymane albo jedna zostanie usunięta, samo przekazywanie kolejnych statusów może być niewystarczające.
Może wtedy powstać sytuacja: produkt B → nadruk OK. Nadruk będzie ostry i perfekcyjnie czytelny, ale całkowicie błędny procesowo.
Najważniejszym problemem automatycznego znakowania statusu nie jest samo wydrukowanie OK/NOK, lecz utrzymanie relacji pomiędzy wynikiem kontroli a fizycznym produktem.
Jak zachować relację wynik ↔ fizyczny produkt?
Ryzyko można ograniczać poprzez odpowiednią synchronizację czujników i PLC, buforowanie statusów, śledzenie pozycji produktu albo indywidualną identyfikację sztuki.
Jeżeli produkt ma numer seryjny, wynik można zapisać jako relację: SN A000184 → kontrola → PASS. Status opisuje stan, a identyfikator wskazuje obiekt, którego ten stan dotyczy.
Identyfikowalność produktu i system MES – jak zapisać wynik kontroli?
Samo oznaczenie OK/NOK nie tworzy identyfikowalności produktu. Jeżeli tysiąc elementów otrzyma napis OK, nie wiadomo jeszcze, która konkretna sztuka była kontrolowana, kiedy, na jakim stanowisku i według jakiego programu.
Identyfikowalność staje się znacznie silniejsza przy relacji: ID produktu → zdarzenie kontroli → wynik → czas → stanowisko → status.
Przykład: SN A000184 → test szczelności → PASS → stanowisko 4 → zapis wyniku.
System MES może – jeśli został odpowiednio skonfigurowany – rejestrować identyfikator, numer partii, zlecenie, stanowisko, czas kontroli, status, przyczynę niezgodności i informację o reworku.
MES może przechowywać i koordynować dane jakościowe, ale sam zapis OK w systemie nie wykonuje fizycznej inspekcji produktu.
Przemysł spożywczy, wyroby medyczne i komponenty – gdzie stosuje się statusy jakościowe?
W przemyśle spożywczym wewnętrzny status może wspierać segregację, zwolnienie partii, zatrzymanie towaru, rework albo odrzut. Nie oznacza to obowiązku drukowania OK/NOK na każdym opakowaniu.
Przykład: LOT A260830 → kontrola zamknięcia opakowania → PASS. System wizyjny może sprawdzać np. obecność i położenie zamknięcia, ale nie należy utożsamiać takiej kontroli automatycznie z testem szczelności, który może wymagać odrębnej metody.
Przemysł spożywczy – kontrola opakowania i partii
W wyrobach medycznych należy oddzielić wynik wewnętrznej kontroli jakości od regulacyjnej identyfikacji wyrobu. Status QC OK nie zastępuje UDI, wymaganych danych etykietowych ani dokumentacji zgodności.
Dlatego nie rozwijamy tutaj tematu znaku CE: CE jest oznakowaniem regulacyjnym, a OK/NOK jest zwykle wewnętrznym statusem konkretnej kontroli.
Wyroby medyczne – status jakościowy to nie UDI ani CE
W motoryzacji, elektronice, obróbce metalu i produkcji komponentów status może wskazywać wynik kontroli wymiarowej, montażowej, wizualnej albo funkcjonalnej.
W przypadku uszczelek, części gumowych czy komponentów technicznych istotna może być także trwałość znaku po dalszych operacjach procesu.
Motoryzacja, elektronika i produkcja komponentów
Nie każda branża stosuje obowiązkowo model OK/NOK. Zastosowanie powinno wynikać z funkcji statusu w konkretnym procesie i z wymagań organizacji.
Tekst, symbol, kolor, kod czy etykieta – jak przekazać wynik?
Status może mieć formę tekstu OK/NOK, PASS/FAIL, symbolu, punktu, koloru, kodu alfanumerycznego albo danych zapisanych w kodzie 1D/2D.
Jeżeli informację ma odczytywać operator, czytelny napis lub symbol może być najlepszy. Jeżeli odbiorcą jest system automatyczny, właściwszy może być kod kreskowy, QR, Data Matrix albo cyfrowy rekord w MES.
Forma oznaczenia powinna wynikać z tego, kto lub co będzie później interpretować status.

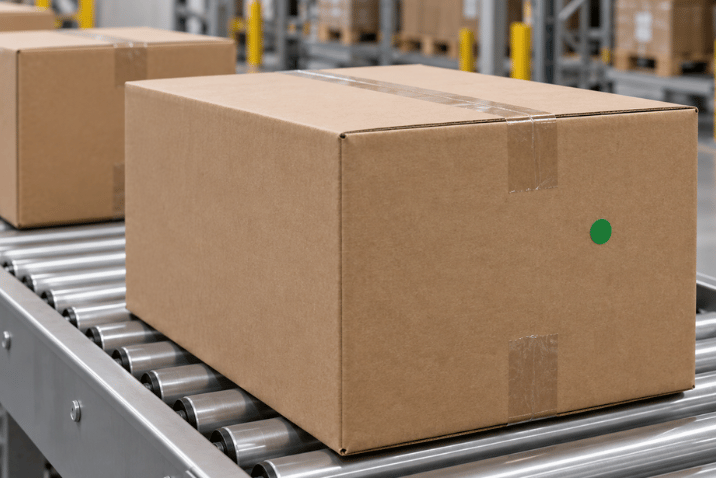

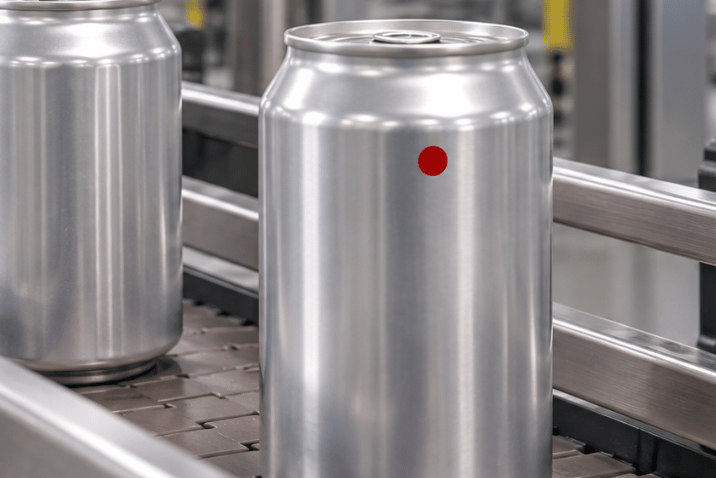

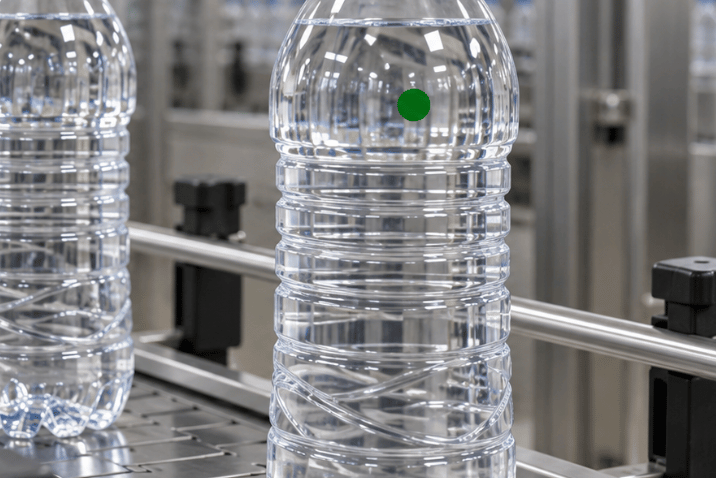

Czy kolor wystarczy do oznaczenia statusu jakościowego?
Kolor może być użytecznym dodatkiem, ale sam kolor nie zawsze wystarcza. Znaczenie mają kontrast, dostępność właściwego medium, trwałość, późniejszy odczyt oraz sposób interpretacji przez pracowników.
W procesie o wysokim ryzyku warto rozważyć redundancję, np. kolor + tekst albo tekst + indywidualny identyfikator.
Jeżeli status jest krótkim tekstem, zobacz także tekst i dane alfanumeryczne. Jeżeli status ma znaleźć się na etykiecie, można wykorzystać REA LABEL.
Jak kontrolować statusy OK/NOK po wydrukowaniu?
Kontrola po znakowaniu nie powinna ograniczać się do pytania, czy na produkcie pojawił się jakikolwiek znak. W zależności od ryzyka można sprawdzać: obecność → czytelność → treść → zgodność ze statusem oczekiwanym.
Model może wyglądać: EXPECTED STATUS → PRINT → READ → COMPARE → PASS / FAIL.
1. Obecność – czy znak powstał?
Najprostszy poziom odpowiada na pytanie: czy oznaczenie w ogóle powstało? Nie mówi jeszcze, czy wydrukowano właściwy status.
2. Pozycja i czytelność – czy można go poprawnie rozpoznać?
System może ocenić, czy tekst lub symbol znajduje się we właściwym miejscu i jest wystarczająco czytelny dla człowieka lub dalszej automatyki.
3. Treść – czy nadrukowano właściwy status?
Jeżeli oczekiwano OK, a kamera odczyta NOK, system powinien wykryć niezgodność. To kontrola treści, a nie tylko obecności.
4. Zgodność – czy status należy do tego produktu?
Najwyższy poziom łączy odczyt oznaczenia z bieżącym rekordem produktu lub zleceniem. Wtedy system sprawdza, czy właściwy status trafił na właściwą sztukę.
W przypadku kodów trzeba dodatkowo rozróżnić zwykły odczyt od formalnej oceny jakości symbolu. Do profesjonalnej kontroli kodów można wykorzystać REA VERIFIER.
REA JET CIJ – szybkie oznaczenia OK/NOK

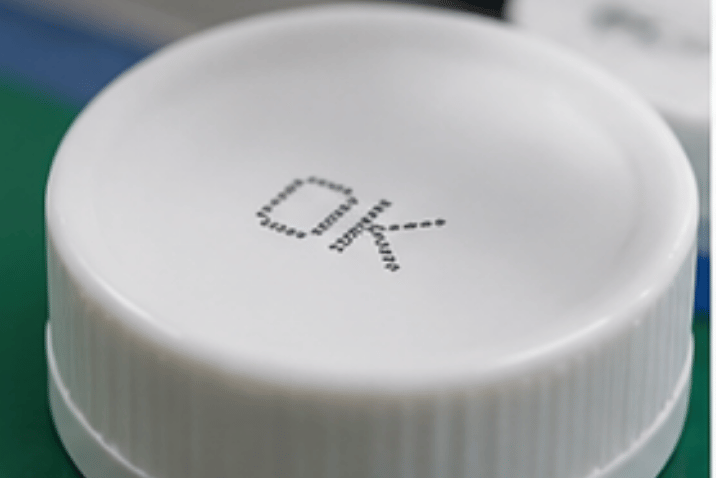

CIJ warto analizować przy krótkich statusach takich jak OK, NOK, A, B, PASS czy FAIL na szybko poruszających się produktach i powierzchniach o zróżnicowanej geometrii.
REA JET TIJ – status jakościowy razem z danymi produktu
TIJ sprawdzi się przy precyzyjnym statusie połączonym z numerem partii, numerem seryjnym, tekstem albo kodem 1D/2D. Jedno pole może zawierać np. QC: OK + SN + Data Matrix.
DOD / SPRAY – duże oznaczenie jakościowe

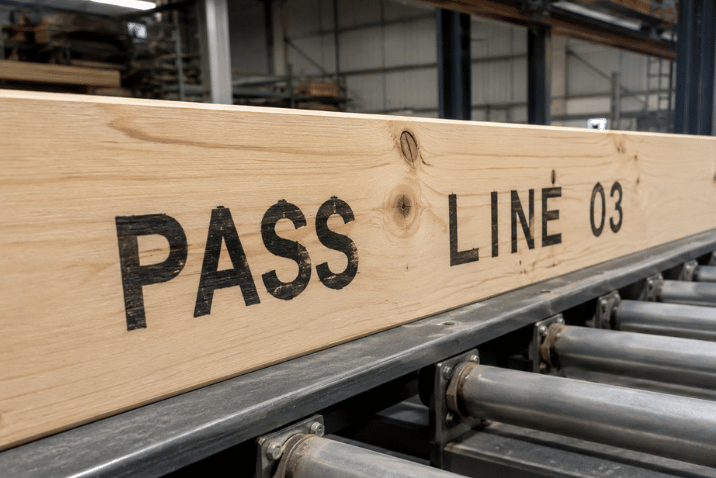

Jeżeli status ma być duży i widoczny z odległości, np. na prefabrykacie, drewnie, stali lub dużym kartonie, warto analizować DOD / SPRAY albo inne rozwiązanie dużego znaku.
REA Print-Inspect – 100% kontrola treści nadruku inline
REA Print-Inspect łączy znakowanie z kamerową kontrolą treści bezpośrednio po wydrukowaniu. To szczególnie ważne, gdy trzeba potwierdzić nie tylko obecność znaku, ale również jego zgodność z oczekiwanym statusem.
System MES, PLC i reakcja na NOK – jak połączyć kontrolę ze znakowaniem?
W zautomatyzowanej linii wynik kontroli jakości może pochodzić z kamery, stanowiska pomiarowego, PLC albo systemu nadrzędnego. Drukarka powinna otrzymać jednoznaczną decyzję lub wartość statusu i wykonać ją we właściwym momencie.
Przykład: produkt → identyfikacja → pomiar → PLC → status → REA JET → kontrola nadruku → MES.
Co powinno stać się z produktem NOK?
Po wyniku NOK automat może wykonać różne działania: odrzut, STOP, alarm, skierowanie do reworku, dodatkową kontrolę albo kwarantannę.
NOK nie powinno automatycznie znaczyć „wyrzucić”. To proces jakościowy definiuje właściwą reakcję dla konkretnej przyczyny.
Dlaczego warto zapisywać przyczynę, a nie tylko sam status?
Sam procent NOK mówi, ile problemów wykryto. Znacznie bardziej użyteczny zapis to np. NOK → przyczyna → maszyna → czas → produkt → LOT → stanowisko.
Dzięki temu dane mogą wspierać analizę przyczyn źródłowych, reklamacji, reworku i poprawy procesu. Jeżeli status jest powiązany z kolejnym numerem, zobacz także numerację produktów i liczniki. Integracja z MES jest szczególnie wartościowa wtedy, gdy status ma być częścią historii produktu.
Jaką technologię wybrać do znakowania statusu OK/NOK?
| Zadanie | Technologia do pierwszej analizy | Najważniejsze kryterium |
|---|---|---|
| mały napis na szybkiej linii | CIJ | geometria i prędkość |
| precyzyjne OK/NOK + inne dane | TIJ | precyzja i stabilne prowadzenie |
| status razem z QR/Data Matrix | TIJ | jakość kodu i dane zmienne |
| duży znak na kartonie lub elemencie | DOD / SPRAY / High-Res | wielkość pola |
| trwałe oznakowanie | REA LASER | reakcja materiału |
| status na etykiecie | REA LABEL | druk i aplikacja |
| kontrola nadruku | REA Print-Inspect / system wizyjny | obecność, treść, zgodność |
| formalna kontrola kodu | REA VERIFIER | ocena jakości symbolu |
Nie wybieraj technologii przed ustaleniem treści, materiału, miejsca, wielkości, prędkości, trwałości i źródła decyzji jakościowej.
Jak zaplanować wdrożenie systemu OK/NOK?
Dobre wdrożenie zaczyna się od zdefiniowania decyzji jakościowej, a nie od wyboru drukarki. Odpowiedz na poniższe pytania przed projektowaniem stanowiska.
1. Co dokładnie podlega kontroli jakości?
Określ, czy sprawdzasz produkt, nadruk, kod, wymiar, kompletność, zamknięcie opakowania, parametr funkcjonalny czy inną cechę.
2. Jakie kryteria oznaczają OK i NOK?
Zdefiniuj, które konkretne kryteria prowadzą do OK, a które do NOK. Nie pozostawiaj statusu jako nieprecyzyjnego „dobry / zły”.
3. Jaki system podejmuje decyzję?
Ustal źródło decyzji: system wizyjny, stanowisko pomiarowe, PLC, operator, MES albo inny system jakościowy.
4. Jak identyfikowana jest konkretna sztuka?
Określ sposób zachowania relacji wynik ↔ fizyczna sztuka: czujniki, śledzenie pozycji, numer seryjny, kod lub inna identyfikacja.
5. Czy status musi być fizycznie nadrukowany?
Zdecyduj, czy status musi być fizycznie nadrukowany, czy wystarczy zapis cyfrowy i reakcja automatyki.
6. Co automat robi po wyniku NOK?
Ustal reakcję na NOK: odrzut, STOP, alarm, rework, dodatkowa kontrola czy HOLD.
7. Czy wymagany jest zapis w systemie MES?
Jeżeli wynik ma być częścią identyfikowalności, określ zakres zapisu w MES: ID, LOT, czas, stanowisko, wynik, przyczyna i status po reworku.
8. Czy wykonane oznaczenie jest ponownie kontrolowane?
Jeżeli po decyzji wykonywany jest nadruk, ustal kontrolę po znakowaniu: obecność, czytelność, treść, zgodność z oczekiwanym statusem i ewentualnie formalną ocenę kodu.
Najczęstsze błędy we wdrożeniu statusów jakościowych
OK drukowane przed kontrolą
Status pojawia się, zanim istnieje wiarygodny wynik kontroli jakości.
Wynik trafia do niewłaściwej sztuki
Brak synchronizacji pomiędzy kontrolą a znakowaniem powoduje przypisanie decyzji do innego produktu.
Obecność zamiast poprawności
Kamera widzi znak, ale nie sprawdza, czy jest to właściwy status.
Każdy FAIL traktowany tak samo
Błąd komunikacji, brak kodu i wada fizyczna mogą wymagać różnych reakcji procesu.
Najważniejsza zasada
Status OK mówi, jaki wynik uzyskała kontrola. Identyfikator mówi, której sztuki ten wynik dotyczy. Dopiero prawidłowe połączenie obu informacji tworzy wiarygodny zapis jakościowy.
FAQ – statusy OK/NOK i wizyjna kontrola jakości
Co oznaczają OK i NOK w kontroli jakości?
OK zwykle oznacza spełnienie zdefiniowanych kryteriów danej kontroli, a NOK niespełnienie co najmniej jednego z nich albo inny wynik wymagający określonej reakcji.
Czy OK oznacza, że produkt spełnia wszystkie normy?
Nie automatycznie. Status OK potwierdza tylko zakres, który rzeczywiście został sprawdzony w danej operacji kontrolnej.
Czy NOK zawsze oznacza wadliwy produkt?
Nie. Może oznaczać niezgodność, brak odczytu, wynik poza tolerancją albo inny warunek zdefiniowany jako negatywny.
Czy system wizyjny może generować status OK/NOK?
Tak, jeżeli kontrolowana cecha może zostać wiarygodnie oceniona przez zastosowaną kamerę, optykę, oświetlenie i oprogramowanie.
Czy 100% kontrola wizyjna oznacza 100% jakości produktu?
Nie. Oznacza sprawdzenie wszystkich sztuk w zakresie zdefiniowanych funkcji danego systemu.
Czy można drukować status bezpośrednio na produkcie?
Tak. Do analizy można wykorzystać m.in. CIJ, TIJ, DOD, High-Res lub laser – zależnie od materiału, wielkości i trwałości znaku.
Czy OK/NOK zapewnia identyfikowalność produktu?
Nie samo. Do traceability potrzebna jest możliwość powiązania wyniku i zdarzenia z identyfikowanym produktem, partią lub innym kontrolowanym obiektem.
Jak system MES pomaga w kontroli jakości?
Może rejestrować i udostępniać statusy, identyfikatory, przyczyny błędów i inne zdarzenia, jeżeli odpowiednie funkcje zostały wdrożone.
Czy znak CE oznacza to samo co OK?
Nie. CE jest oznakowaniem regulacyjnym, a OK/NOK jest zwykle wewnętrznym statusem konkretnej operacji kontrolnej.
Czy można powiązać status z numerem seryjnym?
Tak. To bardzo skuteczny sposób przypisania wyniku do konkretnego egzemplarza i zachowania historii kontroli.
Czy REA Print-Inspect kontroluje nadruk po wykonaniu?
Tak. System jest przeznaczony do 100% kontroli inline treści nadruku bezpośrednio po znakowaniu, obejmującej teksty, dane zmienne, kody i grafikę.
Czy REA VERIFIER może zwracać PASS/FAIL?
Tak. Dokumentacja VeriMax przewiduje m.in. wynik kontroli zaliczony, niezaliczony oraz brak wykrycia kodu.
Znakowanie statusu jakościowego z REA JET – najpierw decyzja, później znak
Jak identyfikowana jest sztuka, co dzieje się po NOK i czy wykonane oznaczenie będzie ponownie kontrolowane.
W zależności od aplikacji można połączyć CIJ, TIJ, REA LABEL, REA LASER, systemy wizyjne oraz REA VERIFIER. Przy szerszych scenariuszach zmiany treści zobacz także druk danych zmiennych.
Prześlij informacje o kontrolowanym produkcie, kryterium OK/NOK, miejscu podejmowania decyzji, materiale, wymaganej wielkości znaku, prędkości linii oraz oczekiwanej reakcji na NOK. Na tej podstawie można zaprojektować próbę i właściwą architekturę znakowania oraz kontroli.
