Znakowanie płytek PCBZnakowanie elektroniki i płytek PCB – Data Matrix, numery seryjne i identyfikowalność
Znakowanie płytek PCB pozwala nanosić numery seryjne, kody Data Matrix, oznaczenia partii i inne dane identyfikacyjne bezpośrednio na płytkę drukowaną, komponent elektroniczny, obudowę albo powiązaną etykietę. Do precyzyjnego znakowania niewielkich powierzchni można wykorzystać laser UV, a do elementów metalowych również Fiber. W określonych zastosowaniach stosuje się ponadto druk atramentowy, etykietowanie i systemy wizyjne do kontroli oznaczeń. Rozwiązania są przeznaczone przede wszystkim dla producentów elektroniki, EMS, integratorów linii i firm, które potrzebują jednoznacznie identyfikować PCB, PCBA, moduły, złącza oraz gotowe urządzenia na kolejnych etapach produkcji.
PCB, PCBA, OBUDOWY I ZŁĄCZAZnakowanie płytek PCB – co można nanosić na elektronikę?
Znakowanie płytek PCB może obejmować dane przeznaczone zarówno dla operatora, jak i automatycznych systemów identyfikacji.
W branży elektronicznej pole dostępne na kod bywa bardzo małe, dlatego szczególne znaczenie mają precyzja znakowania, stabilne pozycjonowanie produktu, odpowiedni kontrast i możliwość automatycznego odczytu.
Najmniejszy możliwy Data Matrix nie jest automatycznie najlepszym kodem. Celem jest symbol, który można powtarzalnie wykonać i niezawodnie odczytać w rzeczywistych warunkach procesu.
- numer seryjny i numer partii,
- Data Matrix, kod QR i kod kreskowy,
- identyfikator produktu i wariantu,
- datę produkcji, oznaczenie linii lub stanowiska,
- oznaczenia kontroli jakości, tekst alfanumeryczny i logo.
Ten sam produkt może otrzymywać różne oznaczenia na kolejnych etapach. Płytka może najpierw dostać kod technologiczny, po montażu osobny numer seryjny, a gotowe urządzenie dodatkowe oznaczenie na obudowie lub tabliczce znamionowej.
PCB, zmontowane PCBA i gotowa obudowa są różnymi punktami identyfikacji produktu i nie muszą być znakowane tą samą technologią.
DOBÓR TECHNOLOGIIJak dobrać technologię do znakowania PCB i elektroniki?
Nie istnieje jedna technologia odpowiednia dla wszystkich produktów elektronicznych. O wyborze powinny decydować materiał, warstwa powierzchniowa, wielkość kodu, etap produkcji, wymagana trwałość oraz sposób późniejszej kontroli.
| Zastosowanie | Technologia do pierwszej analizy |
|---|---|
| mały Data Matrix na odpowiedniej powierzchni PCB | Laser UV |
| znakowanie solder mask | UV po próbie |
| tworzywa techniczne | UV lub Fiber po próbie |
| aluminium i stal nierdzewna | Fiber |
| nieregularna powierzchnia, krótki kod | CIJ |
| płaska powierzchnia, druk wysokiej rozdzielczości | TIJ |
| osobny nośnik informacji | etykieta |
| kontrola Data Matrix | system wizyjny / REA VERIFIER |
Na jednym urządzeniu PCB, plastikowe złącze, aluminiowy radiator i zewnętrzna obudowa mogą wymagać różnych metod znakowania.
LASER UV I PRECYZYJNE KODYZnakowanie laserowe PCB – laser UV 355 nm do małych oznaczeń

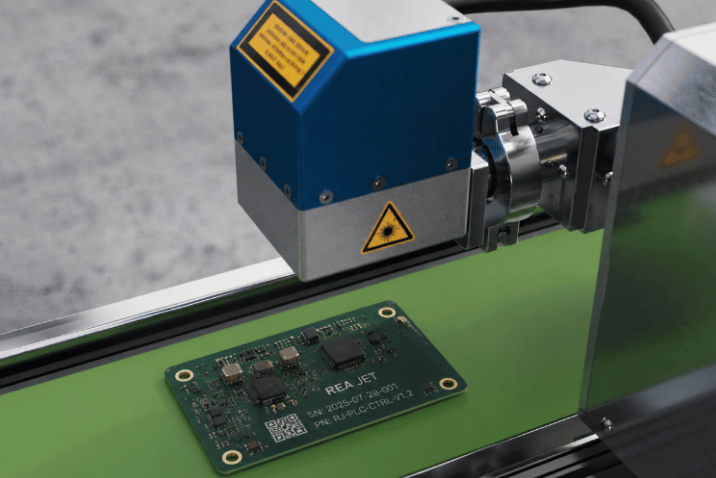

Znakowanie laserowe PCB jest bezkontaktową metodą tworzenia oznaczenia poprzez kontrolowane oddziaływanie wiązki z powierzchnią płytki. Nie wymaga nanoszenia atramentu ani przyklejania dodatkowej etykiety w miejscu wykonywania znaku.

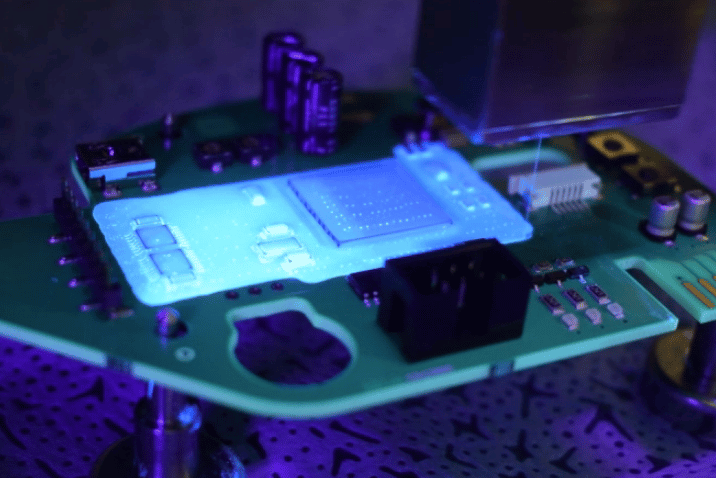

W przypadku bardzo małych oznaczeń naturalną technologią do analizy jest laser UV. Znakowarki laserowe UV pracujące z długością fali 355 nm są stosowane do precyzyjnego znakowania odpowiednio dobranych tworzyw, powłok i komponentów elektronicznych.
Technologia może wykonywać numery seryjne, Data Matrix, QR, mikrotekst i drobne symbole. Krótsza długość fali pozwala skoncentrować energię na małym obszarze i ograniczyć strefę wpływu cieplnego względem wielu procesów wykorzystujących dłuższe fale.
Nie oznacza to znakowania „bez temperatury”. Każdy proces laserowy przekazuje energię do materiału, dlatego parametry trzeba dobrać tak, aby uzyskać kontrast bez niepożądanego wpływu na produkt.
Rekomendowane rozwiązania do znakowania elektroniki i PCB
REA LASER UV 5W
Laser 355 nm do precyzyjnych kodów Data Matrix, numerów seryjnych i innych małych oznaczeń na odpowiednio dobranych materiałach.
REA LASER FL
Fiber Laser do trwałego znakowania metalowych obudów, radiatorów, paneli i innych komponentów elektroniki.
REA JET HR 2.0
System TIJ wysokiej rozdzielczości do kodów i danych zmiennych na stabilnie prowadzonych, odpowiednio dobranych powierzchniach.
REA VeriMax
Weryfikator kodów 2D Data Matrix do aplikacji, w których proces wymaga kontroli jakości symbolu.
SOLDER MASK I WARSTWA POWIERZCHNIOWAPowierzchnia płytki PCB – solder mask, laminat i inne materiały

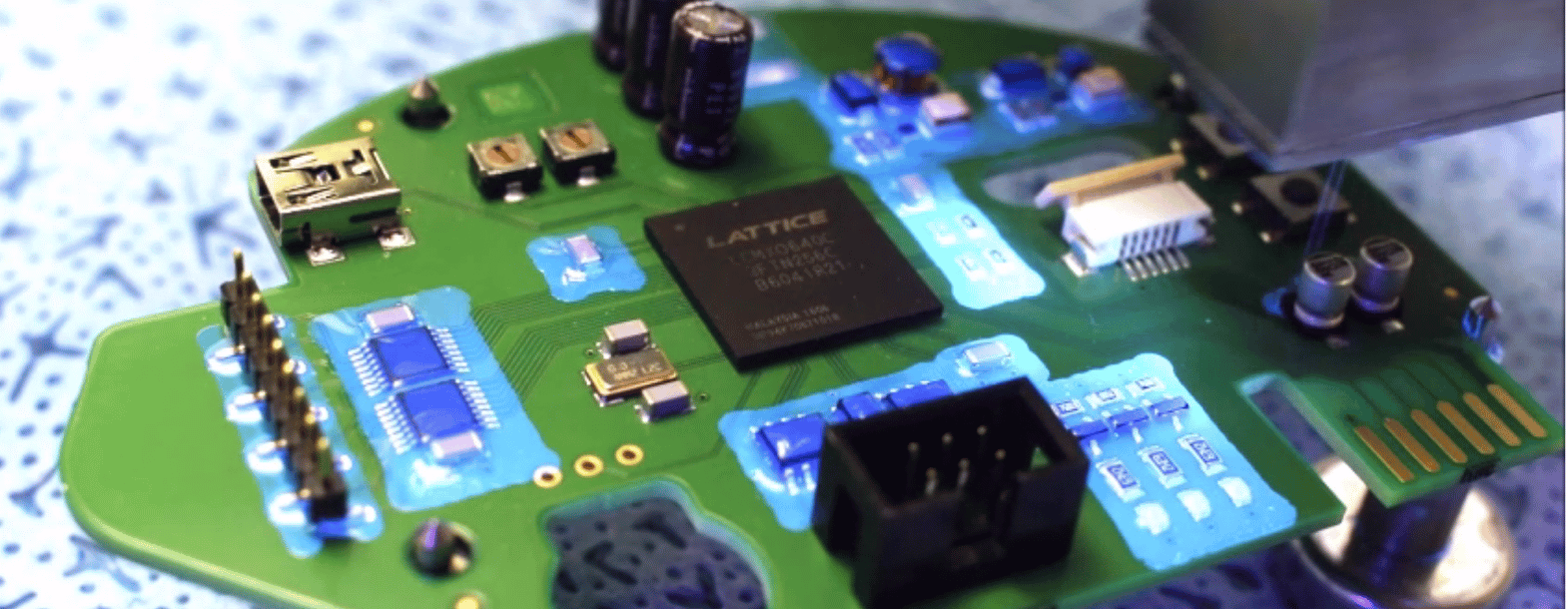

Określenie „płytka PCB” nie definiuje jednej powierzchni. Widoczna zielona, czarna, niebieska, biała lub czerwona warstwa jest często solder mask, czyli maską lutowniczą. W takim przypadku laser oddziałuje przede wszystkim z warstwą znajdującą się na powierzchni.
Na rezultat wpływają rodzaj maski, kolor, pigmenty, grubość, materiał pod spodem, parametry lasera i wielkość kodu.
Informacja, że płytkę wykonano z FR-4, nie wystarcza do dobrania parametrów znakowania, jeżeli właściwy kod powstaje na solder mask. Przy małych powierzchniach i kodach matrycowych próbę należy wykonać na finalnej płytce.
PCB, PCBA I KOLEJNE OPERACJEZnakowanie PCB czy PCBA – przed czy po lutowaniu?
PCB jest płytką przed montażem podzespołów, natomiast PCBA oznacza płytkę po zamontowaniu komponentów. Kod może powstać na pustej PCB, przed montażem SMT, przed lub po lutowaniu, po kontroli AOI, po testach albo dopiero na gotowym module.
Jeżeli kod wykonuje się przed lutowaniem, trzeba uwzględnić temperaturę, topnik, mycie, kontakt z oprzyrządowaniem i późniejsze powłoki ochronne. Warstwa naniesiona na istniejący kod może zmienić kontrast, połysk i skuteczność automatycznego odczytu.
Moment znakowania powinien być kompromisem pomiędzy jak najwcześniejszą identyfikacją produktu a zachowaniem jakości oznaczenia po wszystkich późniejszych procesach.
Próba znakowania na rzeczywistej PCB lub komponencie
Dobór technologii powinien zostać potwierdzony na rzeczywistym produkcie, najlepiej w takim stanie, w jakim będzie znajdował się w momencie znakowania.
Do testu warto przekazać PCB lub PCBA, obudowę albo złącze, rodzaj materiału, kolor solder mask, planowane miejsce i wymiary kodu, treść oznaczenia, opis dalszych procesów, wymaganą odporność oraz sposób późniejszego odczytu.
W przypadku lasera należy sprawdzić kontrast, precyzję, wpływ na powierzchnię i zachowanie kodu po kolejnych operacjach. Test wykonany na innym kolorze maski lub podobnym tworzywie nie daje pełnej gwarancji identycznego efektu na finalnym produkcie.
DATA MATRIX I NUMER SERYJNYData Matrix na PCB – numer seryjny i mały kod na małej powierzchni
Data Matrix jest szczególnie przydatny w elektronice, ponieważ umożliwia efektywne wykorzystanie niewielkiej powierzchni. Symbol może zawierać lub identyfikować numer seryjny, indeks produktu, partię, wariant sprzętowy, zlecenie produkcyjne albo rekord w bazie danych.
Numer seryjny może wskazywać jedną konkretną płytkę lub urządzenie, natomiast numer partii może identyfikować grupę produktów. Kilkaset płytek może więc należeć do jednej partii, ale każda z nich może mieć własny numer seryjny.
Przy małych kodach znaczenie mają jednocześnie wielkość modułu, kontrast, geometria, ostrość krawędzi, pozycjonowanie płytki, struktura powierzchni, oświetlenie i parametry czytnika. Nie istnieje jedna minimalna liczba dpi gwarantująca prawidłowy Data Matrix na wszystkich PCB.
TRACEABILITY I HISTORIA PRODUKTUIdentyfikowalność PCB w procesach produkcyjnych
Samo znakowanie nie zapewnia pełnej identyfikowalności. Kod tworzy fizyczny identyfikator produktu, a historia powstaje dopiero po powiązaniu go z danymi kolejnych operacji.
Przykładowy przepływ może wyglądać tak: kod PCB → odczyt → operacja → wynik → zapis w systemie → kolejna operacja → kolejny zapis.
Z numerem seryjnym można powiązać partię PCB, datę produkcji, linię, maszynę, wyniki AOI, testy elektryczne, wariant sprzętowy i status produktu. Jeżeli system rejestruje partie użytych komponentów, identyfikator PCB może prowadzić również do informacji o ich pochodzeniu.
Traceability powstaje wtedy, gdy identyfikator na produkcie zostanie powiązany z wiarygodnymi danymi i historią kolejnych zdarzeń procesu. Sam Data Matrix nie tworzy tej historii.
METALOWE ELEMENTY ELEKTRONIKILaser Fiber do obudów, radiatorów i elementów metalowych
Elektronika zawiera wiele elementów metalowych: obudowy, radiatory, ekrany, osłony, panele i części ze stali nierdzewnej lub aluminium.
Do takich zastosowań można wykorzystać znakowarki laserowe Fiber, które wykonują numery seryjne, Data Matrix, tekst i inne trwałe oznaczenia na odpowiednio dobranych metalach.
W jednym urządzeniu laser UV może znakować płytkę lub tworzywo, a Fiber metalową obudowę. Dobór źródła powinien wynikać z materiału i wymaganego efektu, a nie z samej nazwy produktu.
TWORZYWA, OBUDOWY I ZŁĄCZAZnakowanie tworzyw sztucznych w branży elektronicznej

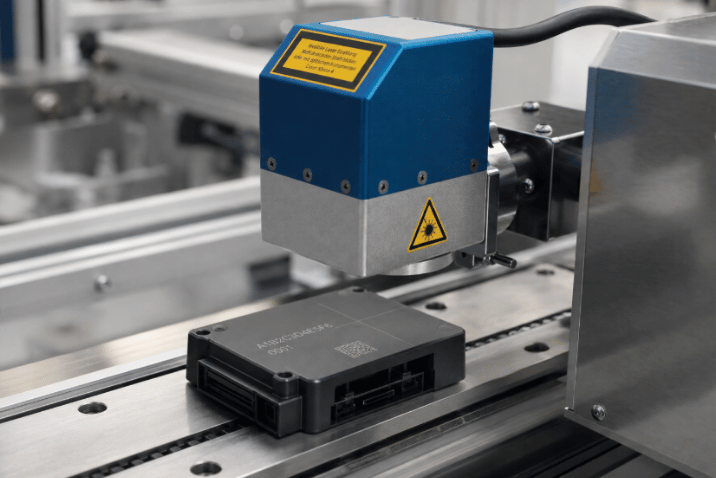

Obudowy, złącza i elementy elektroniczne mogą być wykonywane z wielu tworzyw technicznych. Na rezultat znakowania wpływają rodzaj polimeru, pigment, kolor, wypełniacze, dodatki i faktura powierzchni.
Dlatego dwa komponenty opisane jako ABS, PA, PC lub PBT nie muszą reagować na laser identycznie.
Dokładna receptura materiału może mieć większe znaczenie dla efektu znakowania niż sama handlowa nazwa tworzywa.
Szczegółowe zasady doboru technologii opisujemy na stronie dotyczącej znakowania tworzyw sztucznych.
DRUK ATRAMENTOWY I ETYKIETYNadruk atramentowy i etykiety w znakowaniu elektroniki

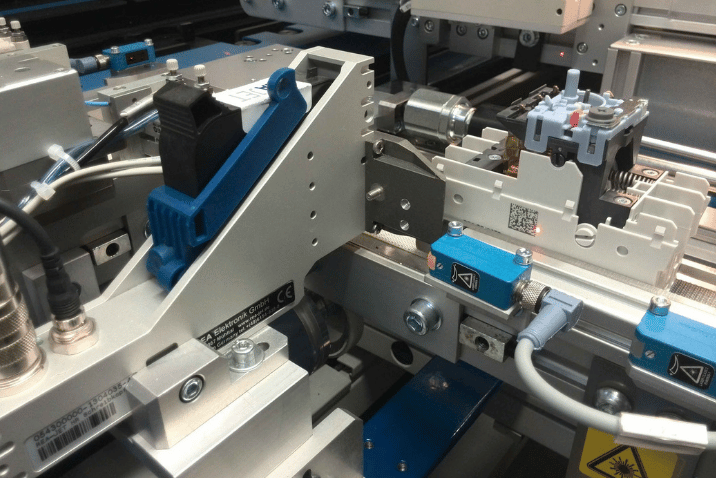

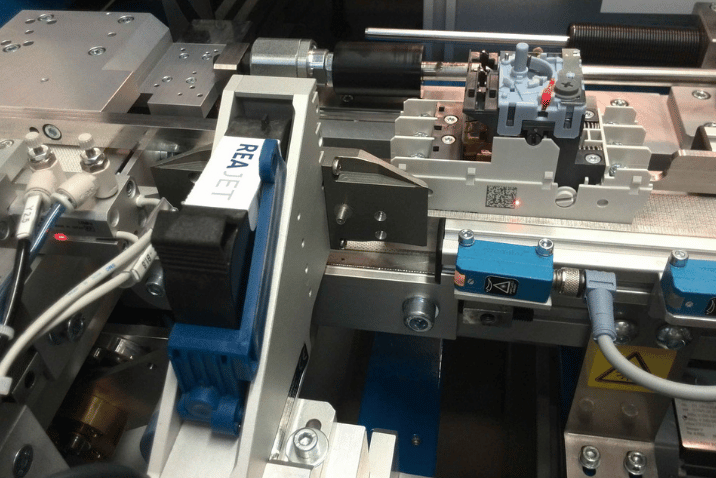

Laser nie jest jedyną metodą znakowania. Druk atramentowy może nanosić numery partii, dane technologiczne, tekst, numery seryjne i inne dane zmienne bez przygotowywania nowej matrycy.
CIJ warto analizować przy bardziej nieregularnych powierzchniach i większej tolerancji dystansu od głowicy. TIJ jest interesujący przy małych i precyzyjnych kodach na stabilnie prowadzonych powierzchniach.
Etykieta może być korzystna, gdy nie ma miejsca na bezpośredni znak, potrzebne jest większe pole informacyjne albo produkt nie powinien być modyfikowany. Laser i etykieta rozwiązują różne problemy – wybór powinien wynikać z funkcji identyfikatora i cyklu życia oznaczenia.
Atrament i materiał etykiety trzeba sprawdzić pod kątem późniejszej temperatury, chemikaliów, ścierania i innych warunków procesu.
MES, ERP I DANE ZMIENNEIntegracja znakowania PCB z systemami MES i bazami danych
System znakowania może otrzymywać dane bez ręcznego wpisywania numeru przez operatora. Źródłem mogą być PLC, MES, ERP, baza danych, system traceability, system testowy lub aplikacja zarządzająca produkcją.
Przykładowy proces: identyfikacja zlecenia → przydzielenie numeru seryjnego → znakowanie → odczyt → potwierdzenie → zapis do MES.
Integracja z systemami MES może automatyzować przesyłanie numerów seryjnych i ograniczać ręczne przepisywanie. MES nie musi jednak sam generować numerów – może je generować, pobierać z innego systemu albo tylko zarządzać ich wykorzystaniem.
Automatyzacja transferu danych ogranicza błędy ręcznego wprowadzania, ale nie naprawia błędnej informacji znajdującej się w systemie źródłowym.
SYSTEM WIZYJNY I KONTROLA KODUSystem wizyjny, odczyt i weryfikacja Data Matrix na PCB
Po wykonaniu kodu można zastosować system wizyjny, czytnik lub weryfikator. Urządzenia te mogą pełnić różne funkcje.
Obecność odpowiada na pytanie, czy oznaczenie istnieje. Odczyt sprawdza, czy dane można zdekodować. Poprawność potwierdza, czy numer należy do właściwego produktu. Weryfikacja ocenia jakość symbolu według określonej metody.
Przykładowa sekwencja może wyglądać: znakowanie → kamera → odczyt → porównanie z oczekiwaną wartością → OK/NOK.
Do profesjonalnej kontroli kodów można wykorzystać systemy REA VERIFIER.
Czytelny Data Matrix może zawierać niewłaściwy numer seryjny, a symbol z prawidłowymi danymi może mieć zbyt mały margines jakości do niezawodnego odczytu na kolejnych stanowiskach.
POZYCJONOWANIE I WYDAJNOŚĆPrecyzja pozycjonowania PCB i wydajność stanowiska

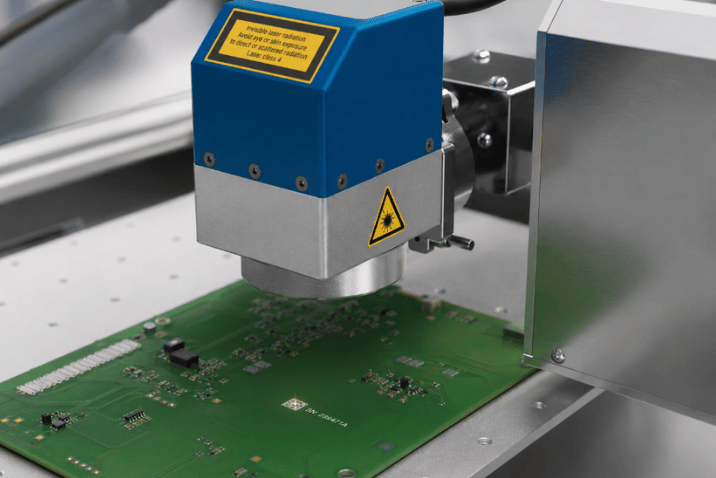

Przy bardzo małych oznaczeniach mechanika stanowiska może być równie ważna jak sam laser. Jeżeli płytka zmienia pozycję, kąt, wysokość albo orientację, kod może zostać umieszczony w niewłaściwym miejscu lub stracić wymaganą jakość.
W zależności od aplikacji stosuje się prowadnice, uchwyty, transport paletowy, czujniki, enkodery albo system wizyjny.
Na wydajność całego stanowiska wpływają pozycjonowanie, pobranie danych, znakowanie, kontrola, komunikacja z MES oraz transport produktu. Dlatego nie należy określać wydajności linii wyłącznie na podstawie czasu pracy wiązki laserowej.
Precyzyjne znakowanie wymaga precyzyjnego określenia położenia powierzchni, a rzeczywistą wydajność trzeba oceniać dla całego cyklu maszyny.
NAJCZĘSTSZE WYZWANIANajczęstsze wyzwania przy znakowaniu PCB i elektroniki
Ograniczona powierzchnia
Mały Data Matrix wymaga właściwej wielkości modułu, kontrastu oraz precyzyjnego pozycjonowania płytki.
Solder mask i powłoki
Kolor, skład maski, lakier ochronny i inne warstwy mogą zmieniać kontrast oraz sposób automatycznego odczytu.
Procesy i czynniki zewnętrzne
Lutowanie, mycie, temperatura, chemikalia i ścieranie mogą wpływać na trwałość gotowego oznaczenia.
Poprawność danych
Kod może być wykonany perfekcyjnie, ale zawierać numer innego produktu. Kontrola treści jest osobnym zadaniem.
MASZ PYTANIA?FAQ – znakowanie płytek PCB i elektroniki
Jaka technologia jest najlepsza do znakowania płytek PCB?
Dla bardzo małych, precyzyjnych oznaczeń warto rozpocząć analizę od lasera UV. Ostateczny wybór zależy od warstwy powierzchniowej, koloru, wielkości kodu i późniejszych procesów.
Czy można wykonać Data Matrix bezpośrednio na PCB?
Tak. Kod Data Matrix może być wykonany bezpośrednio na odpowiednio dobranej powierzchni PCB. Należy potwierdzić jego kontrast, geometrię i stabilność odczytu.
Czy laser UV może znakować solder mask?
Tak, na wybranych maskach można uzyskać oznaczenie laserowe. Efekt zależy od składu, pigmentu, koloru i parametrów procesu.
Czy laserowe znakowanie PCB jest trwałe?
Może zapewniać trwałe oznaczenie, ale rzeczywista odporność zależy od sposobu oddziaływania z materiałem oraz późniejszych warunków użytkowania.
Czy Data Matrix zapewnia pełną identyfikowalność produktu?
Nie samodzielnie. Kod identyfikuje produkt, natomiast pełna historia wymaga powiązania go z systemem danych i zapisami kolejnych operacji.
Czy system może współpracować z MES?
Tak. Stanowisko znakujące może pobierać lub wymieniać dane z MES, ERP, PLC albo bazy danych, zależnie od architektury produkcji.
Czy kamera i weryfikator Data Matrix to to samo?
Nie. System wizyjny może odczytywać i kontrolować kod, natomiast profesjonalna weryfikacja służy do pomiaru jakości symbolu według określonej metody.
Czy można znakować plastikowe obudowy elektroniki?
Tak. Można analizować znakowanie laserowe lub atramentowe, ale technologię należy dobrać do dokładnego składu tworzywa.
Czy Fiber nadaje się do elektroniki?
Tak, szczególnie do metalowych obudów, radiatorów, paneli i innych komponentów wykonanych z odpowiednio dobranych metali.
Czy warto wykonać test przed wyborem urządzenia?
Tak. W elektronice niewielkie różnice w solder mask, pigmentach, tworzywach i powłokach mogą wyraźnie zmienić rezultat znakowania.
Dobierz system znakowania do swojej elektroniki i PCB
Prześlij nam PCB, PCBA, obudowę lub inny komponent elektroniczny wraz z projektem oznaczenia. Sprawdzimy powierzchnię, wielkość kodu, etap produkcji i wymagania dotyczące późniejszego odczytu, a następnie dobierzemy technologię do rzeczywistego procesu.
