Drukarka do blistrów – znakowanie folii aluminiowej i opakowań farmaceutycznych
Drukarka do blistrów może wykonywać zarówno daty ważności, numery partii i kody 1D/2D, jak również – w odpowiedniej konfiguracji – rozbudowaną szatę graficzną bezpośrednio na materiale stosowanym do zamykania opakowania blistrowego. Dzięki temu przemysłowe znakowanie może być zintegrowane z procesem pakowania, zamiast ograniczać się do nanoszenia pojedynczego kodu na gotowy produkt.
Drukarka do blistrów w przemyśle farmaceutycznym – co można drukować?
REA oferuje dwa szczególnie mocne rozwiązania: REA JET UP UV Curable do szerokiego druku wysokiej rozdzielczości oraz REA JET HR pro OEM do precyzyjnych danych zmiennych, kodów 2D i bezpośredniej integracji z automatyką maszyny.
Kluczowe pytanie nie brzmi więc wyłącznie „jaka drukarka do blistrów?”, ale: co ma być drukowane, na jakiej powierzchni, w którym miejscu procesu i jak system ma współpracować z maszyną pakującą.

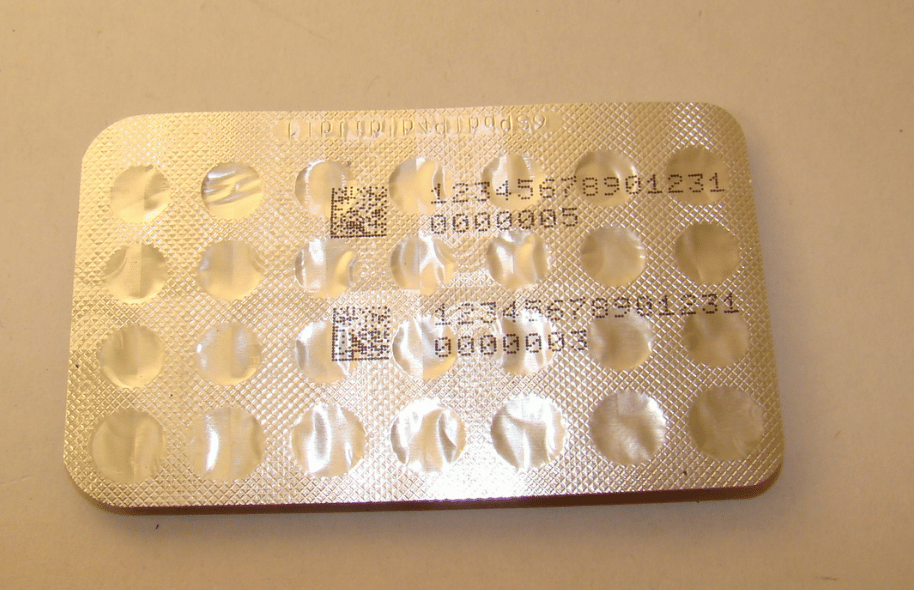

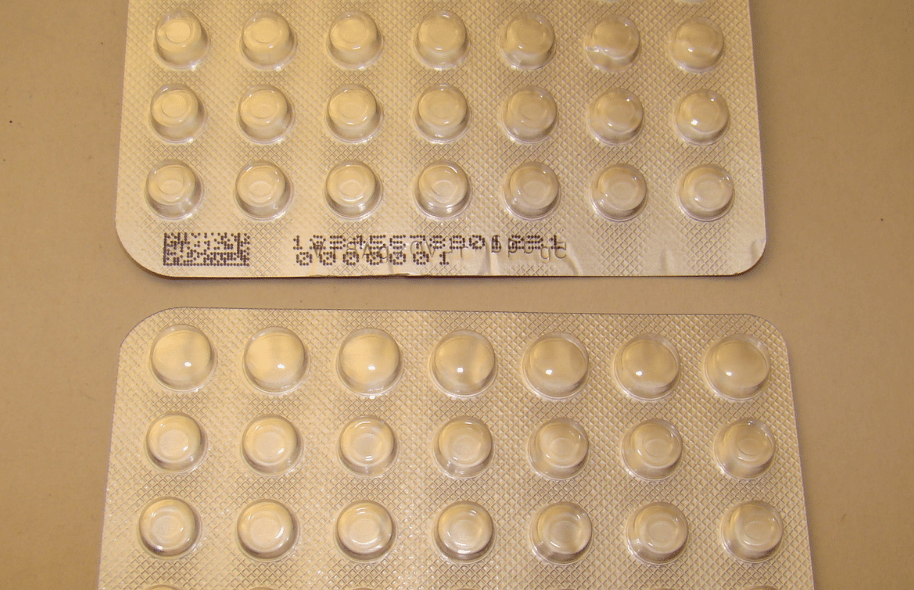

W przemyśle farmaceutycznym znakowanie blistrów może obejmować zarówno informacje zmieniające się wraz z każdą partią produkcji, jak i elementy stałego projektu graficznego.
W zależności od zastosowania mogą to być: data ważności, numer partii lub LOT, data produkcji, kod produktu, numer linii, tekst alfanumeryczny, kody kreskowe, Data Matrix, QR, symbole, piktogramy, logo i inne informacje produktowe.
Warto rozróżnić dwa zadania. Kodowanie danych zmiennych oznacza nanoszenie np. daty, partii lub kodu na wcześniej przygotowanym opakowaniu. Cyfrowy druk większego projektu może natomiast obejmować znaczną część lub całość informacji widocznych na powierzchni zamykającej.
Drukarka do blistrów nie musi być wyłącznie urządzeniem do daty i LOT. W odpowiedniej aplikacji może być elementem cyfrowego systemu tworzącego całą warstwę informacyjną opakowania.
Opakowania typu blister – z czego są wykonane i gdzie powstaje nadruk?
Opakowania typu blister nie są jednym, zawsze identycznym materiałem. Konstrukcja zależy od produktu, wymaganej bariery, technologii formowania i procesu pakowania.
W farmacji spotyka się termoformowane warstwy wykonane z tworzyw sztucznych, w tym konstrukcje wykorzystujące PVC i materiały wielowarstwowe, a także rozwiązania formowane na zimno. Warstwa zamykająca może być wykonana m.in. na bazie aluminium.
Dlatego przed doborem drukarki trzeba ustalić, która dokładnie warstwa opakowania jest drukowana i jakie ma właściwości powierzchniowe. Wizualnie podobne materiały mogą różnić się powłoką, lakierem, składem i zachowaniem podczas nanoszenia oraz utrwalania druku.
Proces pakowania blistrów – formowanie, napełnianie, zgrzewanie i druk
W typowej linii pakowania blistrów znakowanie jest jednym z kilku etapów technologicznych. Jego miejsce musi być dopasowane do konstrukcji maszyny.
| Etap | Znaczenie dla znakowania |
|---|---|
| Formowanie | Powstają gniazda produktu i zmienia się geometria materiału. |
| Napełnianie | Tabletki lub kapsułki trafiają do gniazd; trzeba chronić produkt przed zanieczyszczeniem. |
| Podanie warstwy zamykającej | Materiał prowadzony z rolki może stanowić stabilne pole dla druku inline. |
| Drukowanie | Powstaje grafika lub dane zmienne; liczy się synchronizacja i pozycjonowanie. |
| Utwardzanie UV | W konfiguracji UP UV Curable nadruk jest utrwalany światłem UV. |
| Zgrzewanie | Projekt nie może zakłócać funkcji obszaru zgrzewania. |
| Kontrola i wykrawanie | Sprawdzana jest treść, jakość kodu i rejestracja projektu względem gotowego blistra. |
Najlepsze miejsce znakowania powinno znajdować się tam, gdzie powierzchnia jest stabilna, dane są już dostępne, a kolejne etapy formowania, zgrzewania i wykrawania nie pogarszają jakości obrazu.
Rekomendowane rozwiązania do znakowania blistrów
REA JET UP UV Curable
Duża grafika, teksty i kody na powierzchni blistrowej. Do 108,37 mm wysokości druku na jedną głowicę, Piezo i atramenty UV.
REA JET HR pro OEM
Dane zmienne, kody 2D, serializacja i bezpośrednia integracja z automatyką maszyny. Potwierdzona aplikacja blistrowa z czterema kaskadowymi głowicami.
REA VERIFIER
Kontrola i jakościowa weryfikacja kodów 1D/2D, gdy proces wymaga potwierdzenia czytelności i parametrów symbolu.
REA LASER UV
Trwałe znakowanie wybranych powierzchni farmaceutycznych bez stosowania atramentu – dobór po próbie materiałowej.

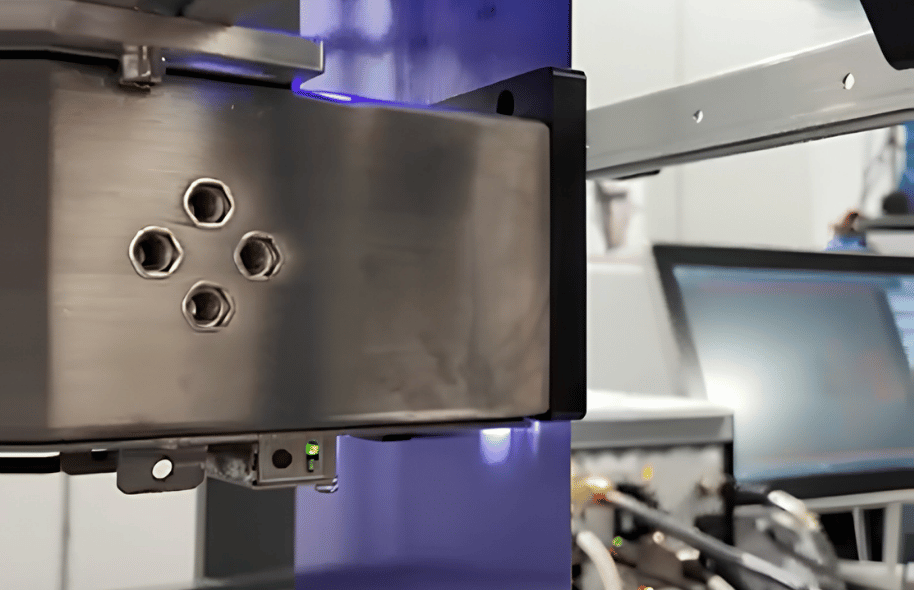

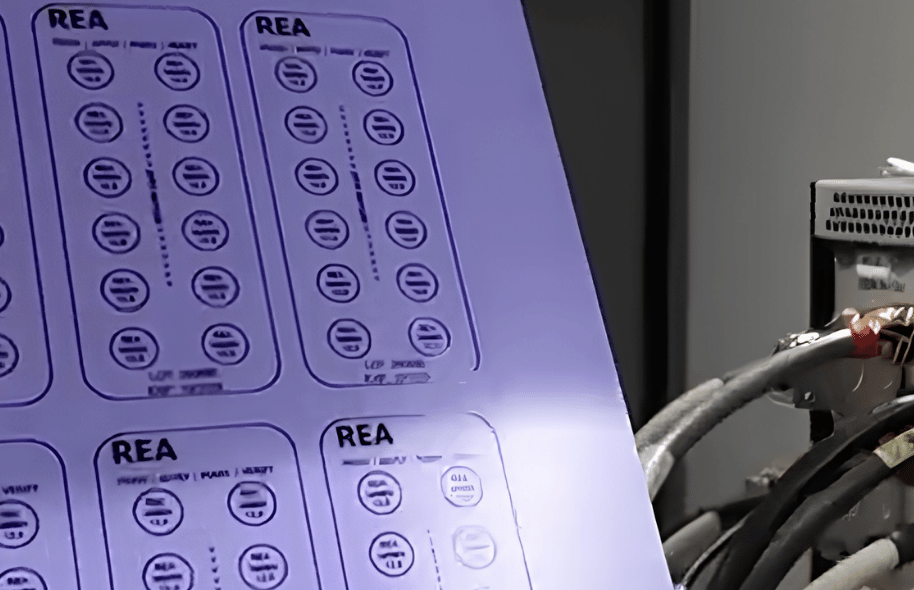

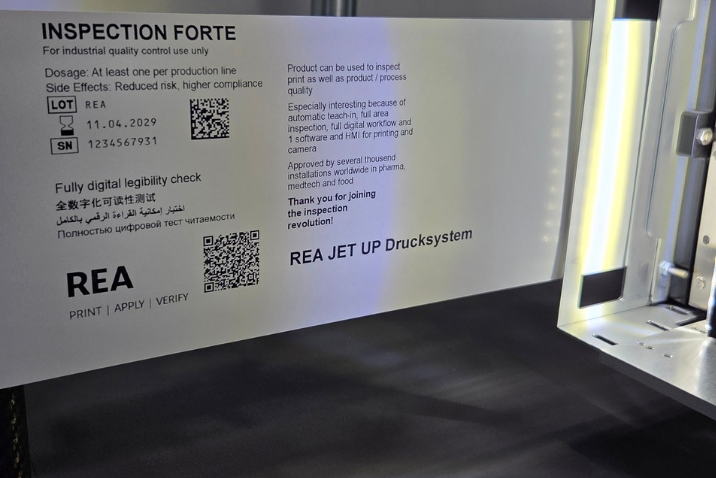

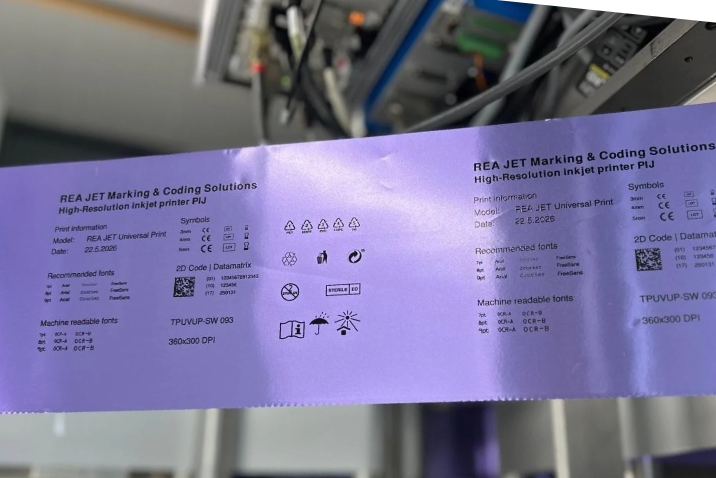

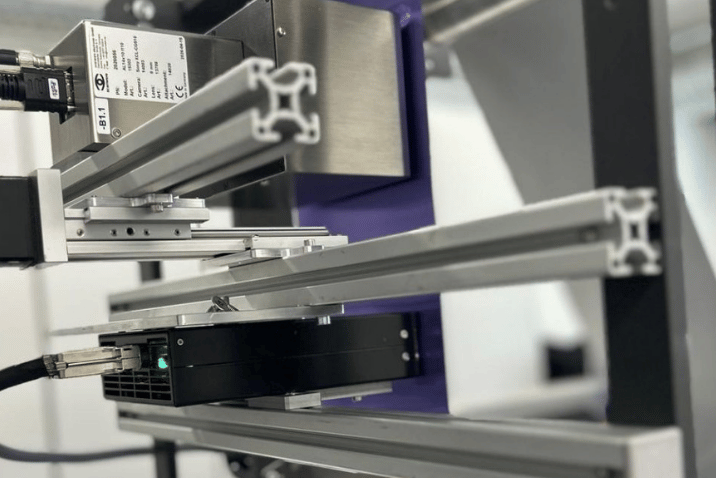

Drukarka do blistrów REA JET UP UV Curable – cała szata graficzna na folii aluminiowej
REA JET UP UV Curable może być wykorzystany do bezpośredniego, wysokiej jakości drukowania na folii aluminiowej stosowanej w procesie pakowania blistrów. W rozwiązaniu stosowany jest specjalny atrament światłoutwardzalny oraz system lamp UV, który utrwala obraz po jego naniesieniu.
Proces można przedstawić jako: materiał z rolki → REA JET UP → grafika i dane → stacja UV → utwardzony obraz → dalsze pakowanie i zgrzewanie.
REA JET UP wykorzystuje technologię Piezo Inkjet. Jedna głowica zapewnia wysokość druku do 108,37 mm; system może drukować teksty, kody 1D/2D, grafikę, logo i obrazy, a w zależności od konfiguracji obsługuje media utwardzane UV.
Największą przewagą UP w tej aplikacji jest połączenie dużego pola druku z możliwością nanoszenia informacji stałych i zmiennych w jednym cyfrowym procesie.
Dlaczego wysokość druku 108,37 mm ma znaczenie przy opakowaniach blistrowych?
Typowy przemysłowy koder jest projektowany przede wszystkim do niewielkiego pola zawierającego kilka wierszy tekstu albo kod. REA JET UP pracuje w innej skali.
Jedna głowica zapewnia maksymalną wysokość druku 108,37 mm. Jeżeli projekt wymaga większego pola, system pozwala kaskadować głowice.
108,37 mm jest maksymalną wysokością pola jednej głowicy, a nie maksymalną długością nadruku w kierunku przesuwu wstęgi. To rozróżnienie jest ważne przy projektowaniu pełnej szaty graficznej.
Sprawdź znakowanie na rzeczywistym blistrze i materiale opakowaniowym
Prześlij próbkę warstwy zamykającej, gotowy blister, projekt nadruku, informacje o prędkości, zgrzewaniu i wymaganej jakości. Dobierzemy technologię i wykonamy próbę w warunkach możliwie zbliżonych do docelowego procesu.
UV Curable – jak powstaje trwały nadruk na folii aluminiowej?
W rozwiązaniu UV Curable po naniesieniu obrazu atrament jest poddawany działaniu promieniowania UV: kropla atramentu → powierzchnia → promieniowanie UV → utwardzenie warstwy.
Dzięki temu utrwalanie nie opiera się wyłącznie na naturalnym odparowaniu rozpuszczalnika lub wsiąkaniu w podłoże. W przypadku opakowań farmaceutycznych parametry trzeba jednak dobrać do konkretnej powierzchni, prędkości i dalszego procesu.
Samo zastosowanie atramentu UV nie gwarantuje automatycznie wymaganej trwałości. Ostateczny rezultat zależy także od przygotowania powierzchni, dawki UV, odległości lampy, prędkości i późniejszych operacji technologicznych.
Czy REA JET UP może zastąpić wcześniej zadrukowaną folię?
W odpowiedniej aplikacji system może przejąć znaczną część albo całość szaty graficznej, ale nie należy przedstawiać tego jako uniwersalnej zasady dla każdego opakowania.
Klasyczny model może wymagać osobnych rolek dla różnych produktów, dawek, języków, rynków i formatów. Druk cyfrowy pozwala podejść do procesu inaczej: materiał bazowy → wybór projektu cyfrowego → druk inline → dane zmienne → utwardzenie.
Może to zwiększać elastyczność krótszych serii i ograniczać liczbę wariantów wcześniej przygotowanych materiałów. Możliwość zastąpienia wcześniejszego zadruku trzeba jednak potwierdzić dla konkretnego projektu, liczby kolorów, prędkości, materiału i wymagań jakościowych.

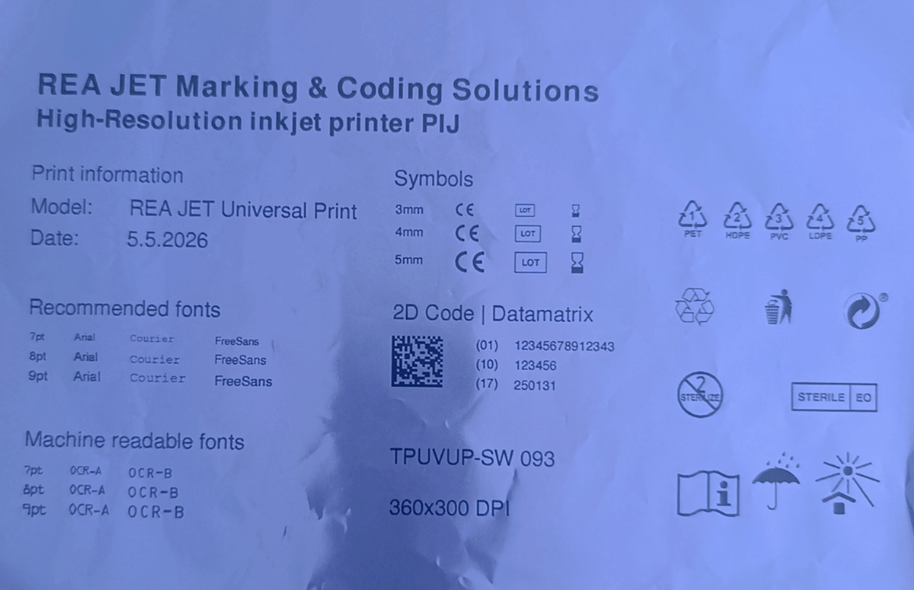

Wysoka jakość nadruku – od czego naprawdę zależy?
Wysoka rozdzielczość zwiększa możliwości odwzorowania detali, ale nie gwarantuje sama w sobie wysokiej jakości nadruku.
Na rezultat wpływają równocześnie: rozdzielczość, odległość głowicy, stabilność wstęgi, właściwości powierzchni, prędkość maszyny, parametry UV, rejestracja projektu oraz późniejsze zgrzewanie.
Wysoka jakość nadruku jest wynikiem całego procesu: głowicy, podłoża, transportu, atramentu, UV i synchronizacji maszyny.
Opakowania blistrowe – druk przed czy po formowaniu?
To zależy od tego, która warstwa opakowania ma zostać oznaczona. Przy drukowaniu materiału zamykającego szczególnie korzystna może być praca na stabilnie prowadzonej wstędze z rolki.
W innym rozwiązaniu znakowanie może być realizowane później. Trzeba uwzględnić rzeczywistą kolejność: formowanie → napełnianie → druk → utwardzanie → zgrzewanie → kontrola → wykrawanie albo inną sekwencję wynikającą z konstrukcji maszyny.
Przy termoformowaniu należy ustalić, czy znakowany obszar będzie później podgrzewany albo odkształcany. Projekt nadruku należy tworzyć dla rzeczywistego procesu, a nie wyłącznie dla płaskiej próbki materiału.
REA JET HR pro OEM – dane zmienne i kody na blistrach
Nie każda aplikacja wymaga zadruku dużej powierzchni. Jeżeli najważniejsze są data, numer partii, numer seryjny, kody kreskowe albo Data Matrix, bardzo mocnym rozwiązaniem jest REA JET HR pro OEM.
System został opracowany do pełnej integracji z maszynami i może być obsługiwany bezpośrednio przez istniejące sterowanie maszyny. Oficjalne materiały REA pokazują rzeczywistą aplikację kodowania blistra czterema kaskadowymi głowicami HR.
HR pro OEM nie jest więc tylko urządzeniem, które teoretycznie można dostosować do blistrów – producent pokazuje gotową architekturę wielogłowicową wykorzystywaną w takim procesie.

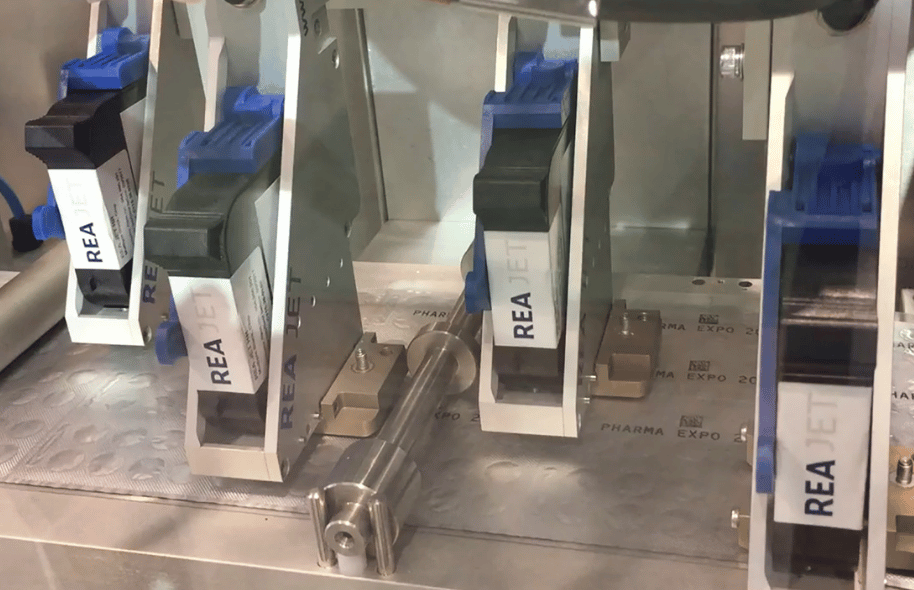

Dlaczego kilka głowic HR może być potrzebnych przy pakowaniu blistrów?
Format blistra może zawierać kilka równoległych rzędów albo wymagać znakowania szerszego obszaru. Wtedy kilka kaskadowych głowic pozwala zwiększyć pole druku lub obsługiwać różne pozycje.
Przykładowa architektura: sterownik maszyny → HR pro OEM → głowice 1–4 → kilka pól oznaczenia.
Nie oznacza to, że każdy gotowy blister wymaga czterech głowic. Liczbę głowic dobiera się do formatu, pola znakowania, kierunku ruchu, liczby rzędów i wymaganej treści.
REA JET UP, HR pro OEM czy drukarki termotransferowe do blistrów?
Użytkownik może porównywać kilka technologii. Nie ma jednak jednego rozwiązania najlepszego dla wszystkich materiałów i wszystkich maszyn.
| Technologia | Najmocniejsze zastosowanie | Charakter procesu |
|---|---|---|
| REA JET UP UV Curable | duże pole, grafika, teksty, kody, personalizacja | Piezo + atrament UV + utwardzanie |
| REA JET HR pro OEM | dane zmienne, kody 2D, serializacja | TIJ + integracja OEM |
| Drukarki termotransferowe TTO | wybrane elastyczne materiały opakowaniowe | transfer barwnika z taśmy |
| REA LASER | wybrane powierzchnie reagujące na promieniowanie | znakowanie bez atramentu |
W ofercie REA kluczową przewagą jest możliwość doboru technologii do rzeczywistego zadania: UP do dużego cyfrowego obrazu, HR pro OEM do danych zmiennych i integracji, VERIFIER do kontroli oraz laser do wybranych materiałów.
Bezpieczeństwo pacjenta – dlaczego jakość informacji ma znaczenie?
W branży farmaceutycznej jakość znakowania nie jest wyłącznie kwestią estetyczną. Nieczytelna data, błędny numer partii albo źle odwzorowany kod mogą utrudnić identyfikację produktu i zarządzanie nim w łańcuchu dostaw.
Prawidłowe znakowanie może wspierać bezpieczeństwo pacjenta, ale sama drukarka nie gwarantuje zgodności produktu ani poprawności danych. Potrzebny jest kontrolowany proces: właściwe dane → właściwy projekt → właściwy produkt → prawidłowy wydruk → kontrola.
Przy kodach 1D/2D warto rozróżnić zwykły odczyt od jakościowej weryfikacji kodu REA VERIFIER.
FAQ: drukarka do blistrów
Czy drukarka do blistrów może wykonywać całą szatę graficzną?
Tak. W odpowiednio przygotowanej aplikacji REA JET UP UV Curable może wykonywać na powierzchni zamykającej teksty, grafikę, logo, kody i dane zmienne. Jedna głowica zapewnia wysokość druku do 108,37 mm.
Czy REA JET UP może drukować na folii aluminiowej do blistrów?
REA posiada taką konfigurację aplikacyjną wykorzystującą UP UV Curable, specjalny atrament światłoutwardzalny i lampy UV. Parametry trzeba potwierdzić na rzeczywistym materiale i przy docelowej prędkości.
Jak utrwalany jest nadruk UV Curable?
Po naniesieniu obrazu zadrukowana powierzchnia przechodzi pod lampą UV, która utwardza odpowiednio dobrany atrament. Trwałość zależy również od materiału, dawki UV, prędkości i późniejszych operacji.
Czy wysokość 108,37 mm oznacza maksymalną długość wydruku?
Nie. Jest to maksymalna wysokość pola jednej głowicy REA JET UP. Długość obrazu w kierunku ruchu materiału jest innym parametrem procesu.
Czy można zastosować kilka głowic REA JET UP?
Tak. Głowice mogą być kaskadowane, gdy potrzebne jest większe pole druku. Konfigurację dobiera się do szerokości projektu i konstrukcji maszyny.
Do czego lepszy jest REA JET HR pro OEM?
HR pro OEM szczególnie dobrze nadaje się do zmiennych tekstów, numerów partii, numerów seryjnych, kodów 2D i bezpośredniej integracji z automatyką maszyny.
Czy REA stosuje HR pro OEM przy blistrach?
Tak. Oficjalne materiały REA pokazują kodowanie blistra za pomocą czterech kaskadowych głowic HR.
Czy drukarki termotransferowe mogą być stosowane do blistrów?
Mogą być stosowane do wybranych elastycznych materiałów opakowaniowych, ale ich przydatność zależy od konkretnej konstrukcji opakowania, materiału i maszyny.
Czy każdy blister farmaceutyczny musi mieć serializacyjny Data Matrix?
Nie. Wymagania FMD dotyczą zabezpieczeń na opakowaniu zewnętrznym albo – gdy go nie ma – na opakowaniu bezpośrednim. Kod 2D na blistrze nie oznacza automatycznie osobnej serializacji każdego blistra.
Czy Data Matrix na blistrze może być weryfikowany?
Tak. W zależności od architektury linii kod można odczytywać i dodatkowo oceniać jakościowo za pomocą odpowiedniego systemu weryfikacji.
Czy przed wdrożeniem trzeba wykonać próbę?
Tak. Próba powinna obejmować rzeczywisty materiał, docelową prędkość, parametry UV, zgrzewanie, wykrawanie i kontrolę gotowego opakowania.
Dobierzmy system znakowania do Twojej linii blistrowej
Prześlij próbkę materiału, gotowy blister, projekt grafiki lub kodu, dane o formowaniu, zgrzewaniu, prędkości oraz integracji. Dobierzemy REA JET UP UV Curable, HR pro OEM, system weryfikacji lub inne rozwiązanie do rzeczywistego procesu.
1 Określ miejsce i zakres druku. 2 Zbierzemy dane o materiale, formacie i wydajności. 3 Dobierzemy technologię, głowice, atrament i UV. 4 Wykonamy próbę i ocenimy gotowy blister.
