Centrum integracji OEM – jak zintegrować system znakowania z maszyną?

Centrum integracji OEM – jak połączyć znakowanie z automatyką maszyny?

Najlepsza integracja systemu znakowania z maszyną to taka, której operator praktycznie nie zauważa.

Nie musi przechodzić do osobnego terminala, ręcznie przepisywać numeru partii ani zastanawiać się, czy po zmianie receptury w maszynie został wybrany właściwy projekt nadruku.

Zmienia produkt na HMI maszyny.

System automatycznie:

1. pobiera odpowiednie dane,

2. wybiera właściwy projekt,

3. synchronizuje druk z ruchem produktu,

4. wykonuje oznaczenie,

5. przekazuje status procesu,

6. a w wymagających aplikacjach również kontroluje jakość kodu.

Do takiego efektu prowadzi jednak poprawnie zaprojektowana integracja mechaniczna, elektryczna, programowa i procesowa. Bezproblemowa integracja oznacza w praktyce, że system znakowania staje się częścią procesu produkcyjnego, a operator nie musi wykonywać dodatkowych czynności tylko po to, aby przygotować nadruk.

Dlatego integracja OEM nie powinna zaczynać się od pytania:

„Gdzie zamontujemy drukarkę?”

Lepsze pytanie brzmi:

„Jak znakowanie ma działać jako część całej maszyny?”

Nie istnieje jedno idealne rozwiązanie dla wszystkich producentów maszyn. Odpowiedni układ zależy od technologii, automatyki, wymaganej niezawodności, warunków pracy oraz poziomu integracji, którego potrzebuje użytkownik końcowy.

Jeżeli jesteś producentem lub integratorem maszyn, zobacz również stronę rozwiązania dla producentów maszyn i integratorów OEM.

Co właściwie oznacza integracja OEM?

OEM, czyli Original Equipment Manufacturer, w tym kontekście oznacza producenta maszyny lub systemu, który wbudowuje technologię znakowania bezpośrednio w swoje urządzenie.

Może to być:

• maszyna flow-pack,

• VFFS,

• HFFS,

• kartoniarka,

• etykieciarka,

• linia rozlewnicza,

• linia montażowa,

• maszyna farmaceutyczna,

• maszyna do produkcji przewodów,

• maszyna do tworzyw,

• linia do obróbki metalu,

• urządzenie pakujące,

• linia paletyzacji,

• system logistyczny.

System znakowania może obejmować:

• drukarkę atramentową REA JET,

• znakowarkę laserową REA LASER,

• system etykietujący REA LABEL,

• weryfikator kodów REA VERIFIER.

W bardziej rozbudowanej instalacji kilka z tych elementów może pracować razem.

Przykład:

drukarka → kamera → weryfikator → PLC → baza danych → decyzja OK/NOK

To już nie jest pojedyncze urządzenie.

To kompletny proces identyfikacji produktu.

Integracja OEM – 7 obszarów, które trzeba zaplanować

Integracja drukarki z PLC jest tylko jednym elementem integracji OEM. Równie ważne są geometria produktu, synchronizacja ruchu, źródło danych, obsługa błędów, dostęp serwisowy i kontrola jakości oznaczenia.

Krok 1. Najpierw zdefiniuj zadanie znakowania

Przed wyborem konkretnego urządzenia trzeba ustalić podstawowe wymagania aplikacji. Dopiero na tej podstawie można dobrać odpowiedni model urządzenia i architekturę integracji.

Co będzie znakowane?

• karton,

• folia,

• plastik,

• metal,

• szkło,

• papier,

• etykieta,

• drewno,

• guma.

Co ma zostać naniesione?

• data,

• numer partii,

• kod kreskowy,

• QR,

• Data Matrix,

• numer seryjny,

• logo,

• grafika,

• dane z bazy,

• oznaczenie jakościowe.

Jak szybko pracuje maszyna?

Nie wystarczy podać jedynie m/min.

Warto znać:

• produkty/min,

• odstęp między produktami,

• długość dostępnego okna druku,

• przyspieszenia i zatrzymania,

• pracę ciągłą lub indeksowaną.

Jakie są wymagania jakościowe?

Inaczej projektuje się system do nadruku:

LOT 2514

a inaczej do serializowanego kodu Data Matrix odczytywanego automatycznie przez cały łańcuch dostaw.

Jeżeli wybór technologii nie jest jeszcze oczywisty, pomocny będzie poradnik jak dobrać technologię znakowania do rodzaju materiału.

Po zdefiniowaniu wymagań następnie należy przejść do projektu miejsca znakowania, prowadzenia produktu i sposobu podłączenia systemu do automatyki.

Krok 2. Zaprojektuj miejsce znakowania przed ukończeniem mechaniki maszyny

Jednym z najczęstszych błędów jest pozostawienie integracji drukarki na koniec projektu.

Maszyna jest już gotowa.

Osłony są zamknięte.

Prowadzenie przewodów wykonane.

Transport produktu zaprojektowany.

I dopiero wtedy pojawia się pytanie:

„Gdzie zmieścić głowicę?”

To odwrócona kolejność.

Punkt znakowania powinien zostać przewidziany podczas projektowania konstrukcji.

Należy określić:

• przestrzeń dla głowicy,

• przestrzeń dla uchwytu,

• odległość roboczą,

• regulację XYZ,

• możliwość ustawienia kąta,

• drogę produktu,

• ryzyko kolizji,

• dostęp operatora,

• możliwość wymiany materiału eksploatacyjnego,

• prowadzenie przewodów.

Kilka centymetrów dodatkowej przestrzeni przewidzianej w projekcie maszyny może być bardziej wartościowe niż późniejsza próba dopasowania najmniejszej dostępnej drukarki do gotowej konstrukcji.

Krok 3. Zapewnij stabilne prowadzenie produktu

Nawet najlepsza głowica nie skompensuje niekontrolowanego ruchu produktu.

Trzeba ocenić:

• przesunięcie boczne,

• zmianę wysokości,

• drgania,

• obrót produktu,

• falowanie folii,

• poślizg na transporterze.

Znaczenie technologii jest tutaj bardzo duże.

TIJ zapewnia wysoką rozdzielczość, ale wymaga stabilnej odległości od powierzchni.

CIJ daje większą tolerancję dystansu.

Laser wymaga prawidłowego położenia produktu względem pola roboczego i ogniska.

Aplikator etykiet wymaga kontrolowanej pozycji powierzchni w chwili aplikacji.

Dlatego prowadzenie produktu jest częścią systemu znakowania, nawet jeśli mechanicznie należy do maszyny.

Krok 4. Czujnik produktu – co wyzwala nadruk?

Drukarka musi wiedzieć, kiedy produkt znajduje się we właściwym miejscu.

Sygnał może pochodzić z:

• fotokomórki,

• czujnika indukcyjnego,

• czujnika w maszynie,

• sterownika PLC,

• określonego etapu cyklu.

Najprostsza architektura wygląda tak:

produkt → czujnik → trigger → druk

W bardziej zintegrowanej maszynie:

PLC zna pozycję produktu → PLC wysyła trigger → system wykonuje właściwy nadruk

Druga metoda może ograniczyć liczbę dodatkowych czujników, ale wymaga dobrze zaprojektowanej synchronizacji.

Krok 5. Enkoder – jak zsynchronizować nadruk z prędkością?

W drukowaniu podczas ruchu produktu istotna jest rzeczywista prędkość.

Jeżeli transporter zmienia prędkość, informacja z enkodera pozwala zsynchronizować położenie nadruku z ruchem powierzchni.

Bez właściwej synchronizacji zmiana prędkości może wpływać na:

• szerokość nadruku,

• proporcje grafiki,

• geometrię kodu,

• pozycję oznaczenia.

Dlatego przy aplikacjach o zmiennej prędkości enkoder powinien być traktowany jako element całego procesu, a nie opcjonalny dodatek montowany na końcu uruchomienia.

Krok 6. PLC powinien wiedzieć więcej niż tylko „START PRINT”

Minimalna integracja może wykorzystywać prosty sygnał wyzwalający.

Rozbudowana integracja powinna również przekazywać informacje zwrotne i umożliwiać monitorowanie stanu urządzenia w czasie rzeczywistym.

Przykładowe statusy:

• Ready,

• Printing,

• Warning,

• Error,

• brak materiału,

• niski poziom materiału,

• projekt załadowany,

• druk zakończony,

• brak komunikacji.

Dzięki temu PLC może zdecydować:

czy maszyna może rozpocząć produkcję?

czy powinna wyświetlić ostrzeżenie?

czy trzeba zatrzymać linię?

To szczególnie ważne, gdy znakowanie jest elementem wymaganego procesu identyfikacji.

Krok 7. Integracja HMI – jeden ekran zamiast dwóch

Dobrze zintegrowana maszyna nie powinna zmuszać operatora do obsługi kilku niezależnych paneli bez potrzeby.

Idealny scenariusz:

Operator wybiera na HMI:

Produkt A

System automatycznie:

1. ładuje recepturę maszyny,

2. wybiera właściwy projekt znakowania,

3. ustawia dane,

4. potwierdza gotowość drukarki.

Nie ma potrzeby ręcznego wybierania:

Produkt A na maszynie

i następnie:

Projekt A na drukarce.

To usuwa jeden z potencjalnych punktów błędu człowieka i minimalizuje ryzyko błędów przy zmianach SKU, partii i receptur.

W rozwiązaniach OEM REA przewidziano możliwość sterowania systemem znakowania bezpośrednio z istniejącego sterowania maszyny. REA JET HR pro OEM został opracowany właśnie z myślą o pełnej integracji z maszynami i zabudowie sterownika w ich architekturze.

Webserver – kiedy HMI może korzystać z interfejsu drukarki?

Jednym z możliwych sposobów integracji jest wykorzystanie interfejsu dostępnego przez sieć. Może on być prezentowany na HMI albo, zależnie od architektury, wykorzystywany również z poziomu komputera serwisowego.

Na stronie dotyczącej maszyn OEM REA opisuje możliwość wyświetlania interfejsu systemów nowej generacji w przeglądarce na panelu HMI oraz komunikacji poprzez rozwiązania sieciowe, m.in. XML/TCP-IP.

Daje to dwa podstawowe modele.

Model 1 – HMI wyświetla interfejs urządzenia

Prostsze wdrożenie.

Producent maszyny nie musi odtwarzać wszystkich ekranów systemu znakowania.

Model 2 – OEM tworzy własny interfejs

Sterownik lub aplikacja producenta maszyny:

• wysyła dane,

• zmienia projekty,

• odczytuje statusy,

• zarządza procesem.

Operator widzi wyłącznie interfejs producenta maszyny.

To rozwiązanie daje najbardziej spójne doświadczenie użytkownika.

Integracja XML, TCP/IP i Ethernet – co naprawdę trzeba zaprojektować?

Sama informacja:

„urządzenie ma Ethernet”

nie oznacza jeszcze gotowej integracji. Sam port komunikacyjny nie rozwiązuje kwestii protokołu ani struktury danych. Trzeba również sprawdzić kompatybilność urządzenia z architekturą sterowania maszyny.

Trzeba określić:

• kto inicjuje komunikację,

• kto jest źródłem danych,

• jak wygląda format wiadomości,

• jak system potwierdza odbiór,

• co dzieje się po utracie połączenia,

• co dzieje się po restarcie PLC,

• czy można ponownie wysłać ostatnie dane,

• jak identyfikowana jest receptura,

• jak obsługiwane są alarmy,

• jak zabezpieczamy przed wydrukiem nieaktualnych danych.

Obecność portu Ethernet jest warunkiem komunikacji sieciowej, ale nie definiuje architektury integracji. Kluczowe są sposób wymiany danych, potwierdzenia, obsługa błędów i zachowanie systemu po utracie połączenia.

Integracja z ERP, MES lub bazą danych – skąd mają pochodzić dane?

Dane do znakowania mogą pochodzić z różnych poziomów.

PLC

Dobre źródło dla:

• numeru receptury,

• licznika,

• parametrów maszyny,

• aktualnej partii.

MES

Może dostarczać:

• zlecenie produkcyjne,

• numer partii,

• identyfikator produktu,

• dane traceability.

ERP

Może być źródłem:

• danych produktu,

• zlecenia,

• odbiorcy,

• informacji handlowych.

Baza serializacyjna

Może generować:

• unikalne numery seryjne,

• kody jednorazowe,

• identyfikatory produktu.

Nowoczesne drukarki przemysłowe REA JET mogą być elementem zautomatyzowanego środowiska, w którym dane są pobierane ze zlecenia, receptury lub systemów nadrzędnych. W bardziej rozbudowanych projektach ich integracja wspiera również procesy śledzenia przepływu produktu i danych pomiędzy kolejnymi etapami produkcji.

Serializacja – integracja OEM staje się systemem danych

Jeżeli każdy produkt ma otrzymać inny numer, integracja staje się bardziej wymagająca. Zaawansowane systemy Track & Trace muszą zachować spójność danych pomiędzy drukiem, kontrolą i bazą, szczególnie wtedy, gdy proces obejmuje wymagania klienta, standardy branżowe lub wymogi prawne.

System musi odpowiedzieć na pytania:

• kto generuje serial?

• kiedy numer zostaje zarezerwowany?

• kiedy uznajemy go za wykorzystany?

• co dzieje się po błędzie druku?

• czy numer można ponownie wykorzystać?

• jak powiązać numer z partią?

• czy wynik trzeba zapisać w bazie?

W takich projektach wydajność samej drukarki jest tylko jednym z elementów.

Równie ważna jest wydajność:

• sieci,

• bazy danych,

• systemu generującego numery,

• PLC,

• logiki potwierdzeń.

REA JET HR pro OEM posiada wydajny procesor zaprojektowany szczególnie z myślą o zadaniach serializacji oraz przetwarzaniu dużych ilości danych.

Przy serializacji wydajność systemu znakowania zależy nie tylko od prędkości głowicy, ale również od szybkości generowania, transmisji, potwierdzania i zapisywania danych dla każdego produktu.

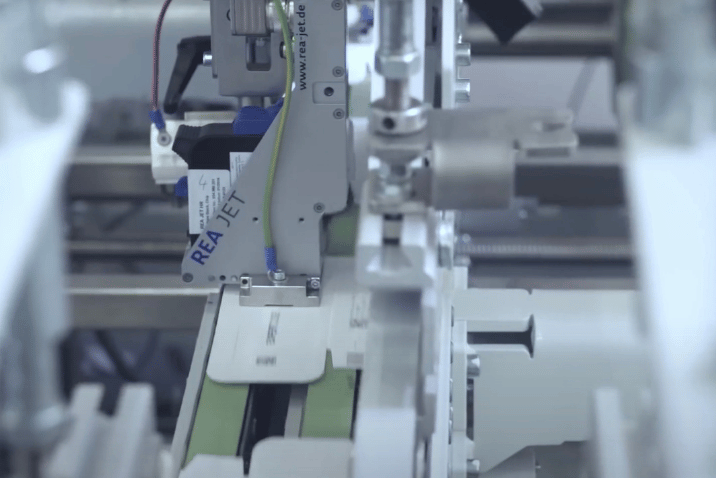

REA JET HR pro OEM – kiedy system dedykowany OEM ma sens?

Nie każda maszyna wymaga urządzenia stworzonego specjalnie dla OEM.

Ale gdy znakowanie ma być głęboko zintegrowane z konstrukcją, rozwiązanie OEM może istotnie uprościć projekt.

REA JET HR pro OEM został zaprojektowany specjalnie do pełnej integracji z maszynami i systemami. Przy wyborze rozwiązania OEM warto jednak oceniać nie tylko samo urządzenie, ale także doświadczenie dostawcy, dostępne usługi integracyjne i serwisowe oraz całą ofertę technologii, które można wykorzystać w przyszłych wariantach maszyny.

Najważniejsze cechy tej koncepcji to:

• sterowanie z istniejącego systemu maszyny,

• możliwość zabudowy kontrolera w szafie lub konstrukcji maszyny,

• wysoka wydajność przy serializacji,

• technologia TIJ wysokiej rozdzielczości,

• możliwość pracy wielogłowicowej,

• możliwość połączenia znakowania z weryfikacją.

Producent podaje maksymalną wysokość druku do 50,8 mm oraz przedstawia konfiguracje z kilkoma głowicami.

Więcej o technologii TIJ znajdziesz w kategorii drukarki kartridżowe REA JET.

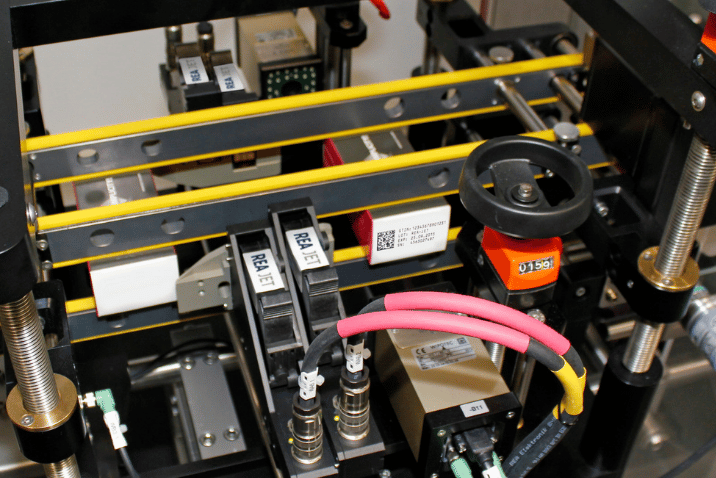

Jedna czy kilka głowic?

W maszynach OEM wielogłowicowość może rozwiązać kilka różnych problemów.

Kaskadowanie

Kilka głowic tworzy jeden wyższy nadruk.

W rodzinie HR możliwe jest uzyskanie łącznej wysokości do 50,8 mm.

Niezależne punkty drukowania

Głowice nie muszą drukować jednego obrazu.

Przykład:

głowica 1 → data

głowica 2 → Data Matrix

głowica 3 → inny tor produktu

głowica 4 → oznaczenie drugiej strony

Dzięki temu jedna architektura sterowania może obsługiwać kilka zadań maszyny.

Nie tylko TIJ – dobierz technologię do maszyny

Centrum integracji OEM nie powinno oznaczać:

„zawsze wybierz HR pro OEM”.

Technologia musi wynikać z aplikacji.

TIJ

Dobry wybór, gdy:

• liczy się wysoka rozdzielczość,

• drukowane są kody 2D,

• dostępna jest stabilna powierzchnia,

• potrzebna jest kompaktowa głowica,

• wymagana jest mała obsługa układu atramentowego.

CIJ

Warto sprawdzić, gdy:

• produkt ma nieregularną geometrię,

• potrzebna jest większa tolerancja odległości,

• produkcja jest intensywna,

• drukowane są typowe daty i oznaczenia.

Piezo High Resolution

Warto sprawdzić przy:

• dużych nadrukach,

• kartonie,

• papierze,

• personalizacji opakowań,

• większych grafikach i kodach.

REA oferuje również systemy Piezo projektowane z myślą o integracji z PLC, HMI i instalacjami produkcyjnymi.

Laser

Warto sprawdzić, gdy:

• potrzebne jest trwałe oznaczenie,

• materiał dobrze reaguje na odpowiednią długość fali,

• aplikacja ma ograniczyć zużycie atramentu.

Zobacz systemy znakowania laserowego REA LASER.

Print & Apply

Warto sprawdzić, gdy:

• wymagana jest fizyczna etykieta,

• potrzebne jest określone tło,

• proces wymaga etykiety logistycznej,

• oznaczenie ma być aplikowane automatycznie.

Zobacz systemy etykietujące REA LABEL.

Weryfikacja kodu powinna być projektowana razem z drukiem

W wielu maszynach integracja kończy się na:

„drukarka wydrukowała kod”.

To nie zawsze wystarcza.

Jeżeli kod:

• identyfikuje produkt,

• jest elementem Traceability,

• zawiera serial,

• jest wymagany przez odbiorcę,

• trafia do automatycznego systemu logistycznego,

należy również zastanowić się, jak potwierdzić jego jakość.

Skaner odpowiada przede wszystkim na pytanie:

„czy potrafię ten kod odczytać?”

Profesjonalny weryfikator ocenia parametry jakości symbolu zgodnie z odpowiednimi wymaganiami.

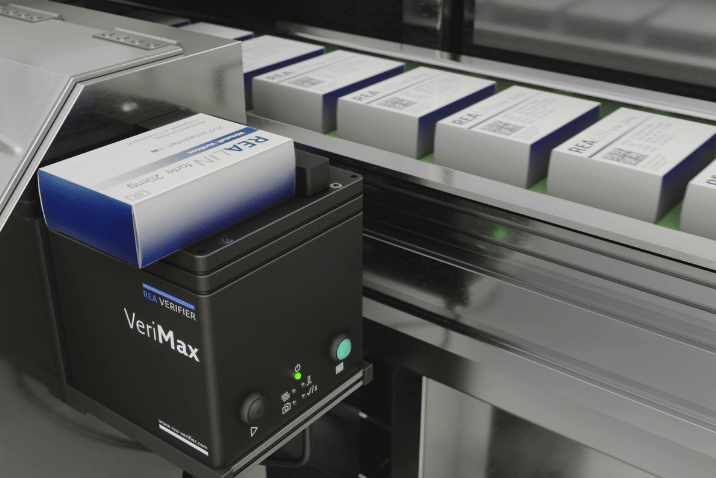

REA VERIFIER może pracować samodzielnie albo zostać zintegrowany z linią i systemem znakowania, tworząc element automatycznego monitorowania jakości kodów.

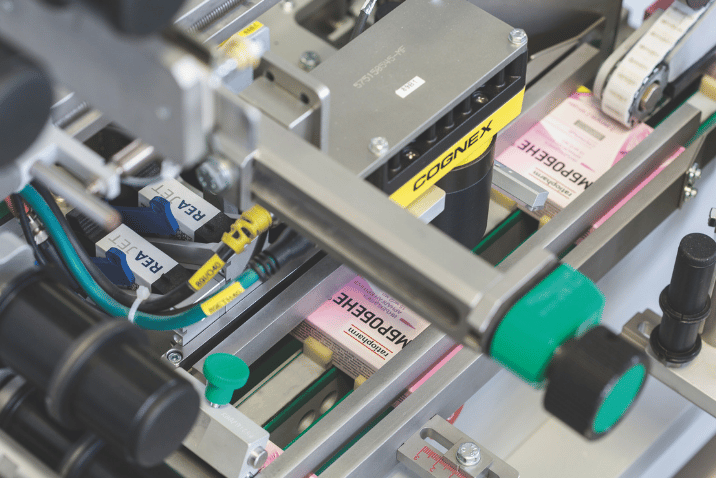

Architektura Print → Verify → Decide

W bardziej wymagającej maszynie warto zastosować sekwencję:

1. PLC identyfikuje produkt

↓

2. system znakowania pobiera dane

↓

3. wykonywany jest kod

↓

4. system kontroli analizuje oznaczenie

↓

5. wynik wraca do PLC

↓

6. PLC podejmuje decyzję OK / NOK

Możliwe reakcje:

• kontynuacja produkcji,

• odrzut produktu,

• alarm,

• zatrzymanie maszyny,

• zapis wyniku w bazie.

Najbardziej zaawansowana integracja OEM nie kończy się na poleceniu PRINT. Tworzy zamkniętą pętlę, w której maszyna wykonuje oznaczenie, sprawdza jego wynik i reaguje na niezgodność.

Projekt HMI – pokaż operatorowi tylko to, czego potrzebuje

Operator nie powinien widzieć wszystkich technicznych parametrów, jeśli nie są mu potrzebne.

Dobre HMI może ograniczać się do:

• statusu drukarki,

• aktualnego projektu,

• podglądu danych,

• poziomu materiału,

• ostrzeżeń,

• komunikatów błędów.

Funkcje serwisowe mogą znajdować się na osobnym poziomie dostępu. W bardziej rozbudowanych systemach można również rozdzielić konta użytkowników i ich uprawnienia.

To zmniejsza ryzyko przypadkowej zmiany parametrów.

Operator

Może:

• wybrać produkt,

• uruchomić produkcję,

• odczytać alarm.

Technolog

Może:

• zarządzać projektami,

• zmieniać parametry procesu.

Serwis

Może:

• przeprowadzić diagnostykę,

• testować wejścia,

• kontrolować komunikację.

To prosty sposób na uporządkowanie odpowiedzialności.

Zarządzanie recepturami – jeden produkt, jedna prawda

Bardzo niebezpieczna architektura wygląda tak:

PLC ma recepturę 125

ale:

drukarka nadal ma projekt 124.

Jeżeli oba urządzenia są zarządzane niezależnie, operator może popełnić błąd.

Lepsza koncepcja:

receptura maszyny definiuje również zadanie znakowania.

Po zmianie SKU maszyna przekazuje:

• ID projektu,

• kod produktu,

• dane partii,

• datę,

• parametry dodatkowe.

Dzięki temu zmiana produktu odbywa się jako jeden proces. Taka architektura zwiększa elastyczność przy częstych zmianach asortymentu i ogranicza liczbę ręcznych operacji.

Najlepszym sposobem ograniczenia błędnego znakowania po zmianie SKU jest powiązanie projektu nadruku z recepturą maszyny zamiast wymagania od operatora dwóch niezależnych wyborów.

Gdzie przechowywać projekt nadruku?

Istnieje kilka modeli.

Projekty lokalnie w drukarce

Maszyna przesyła tylko ID projektu i zmienne dane.

Zaleta:

• niewielka ilość danych w czasie zmiany receptury.

Projekt generowany przez system nadrzędny

Maszyna lub serwer dostarcza kompletny layout.

Zaleta:

• centralne zarządzanie.

Model hybrydowy

Stała część projektu znajduje się w urządzeniu, a zmienne dane pochodzą z PLC/MES.

Właściwy model zależy od:

• liczby SKU,

• częstotliwości zmian,

• wymagań walidacyjnych,

• infrastruktury klienta,

• polityki IT.

Co zrobić po utracie komunikacji?

To pytanie powinno zostać rozstrzygnięte przed FAT.

Możliwe strategie:

STOP

Maszyna zatrzymuje się, jeżeli nie ma pewności, że dane są poprawne.

HOLD

System kończy aktualny produkt, ale nie uruchamia kolejnego.

CONTINUE

Dopuszczalne tylko tam, gdzie brak komunikacji nie wpływa na prawidłowość oznaczenia.

Nie istnieje jedna odpowiedź dla wszystkich aplikacji.

W farmacji lub serializacji reakcja będzie inna niż przy prostym nadruku pomocniczym na kartonie.

Najważniejsze jest to, aby reakcja była zaprojektowana, a nie odkryta przypadkiem podczas awarii sieci. Jasno zdefiniowane zachowanie po błędzie bezpośrednio wpływa na niezawodność całego procesu znakowania.

Integracja mechaniczna – dostęp serwisowy jest częścią projektu

Kompaktowa zabudowa nie powinna oznaczać braku dostępu.

Przed zatwierdzeniem modelu 3D należy sprawdzić:

• czy operator wymieni kartridż,

• czy można oczyścić głowicę,

• czy technik uzyska dostęp do złącza,

• czy można zdemontować urządzenie,

• czy otwarcie osłony zapewnia wystarczającą przestrzeń,

• czy przewody nie blokują ruchomych elementów.

Maszyna może wyglądać świetnie w CAD, a jednocześnie być bardzo niewygodna w eksploatacji. Dostęp powinien uwzględniać nie tylko głowicę, ale również możliwość dojścia do przewodów, złączy i innych komponentów oraz bezpiecznej obsługi sprzętu.

Prawidłowa integracja OEM powinna być oceniana nie tylko podczas produkcji, ale także podczas wymiany materiału eksploatacyjnego, czyszczenia i serwisu.

Prowadzenie przewodów i EMC

Przewody systemu znakowania mogą znajdować się w pobliżu:

• falowników,

• silników,

• serwonapędów,

• przewodów mocy,

• źródeł zakłóceń.

Dlatego konstruktor powinien stosować zasady właściwe dla automatyki przemysłowej, szczególnie gdy maszyna pracuje w trudnych warunkach przemysłowych. Dotyczy to zarówno prowadzenia przewodów, jak i jakości ich podłączenia:

• odpowiednie trasy przewodów,

• separację od obwodów mocy,

• prawidłowe ekranowanie tam, gdzie jest wymagane,

• prawidłowe uziemienie,

• właściwe promienie gięcia,

• ochronę przewodów przed ruchem mechanicznym.

Nie jest to zagadnienie specyficzne wyłącznie dla drukarki.

Jest częścią poprawnej budowy całej maszyny.

Integracja lasera wymaga dodatkowego poziomu bezpieczeństwa

Laser nie jest po prostu „drukarką bez atramentu”.

Przy integracji trzeba dodatkowo przeanalizować:

• klasę bezpieczeństwa,

• osłony,

• blokady,

• interlocki,

• dostęp do strefy znakowania,

• odbicia,

• odciąg dymu i pyłów.

Dlatego wybór REA LASER powinien obejmować cały bezpieczny układ, a nie tylko samo źródło laserowe.

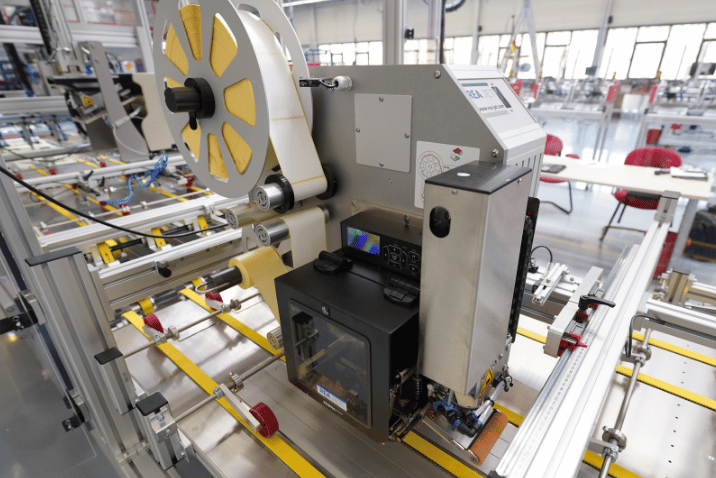

Integracja etykieciarki wymaga miejsca na ruch mechaniczny

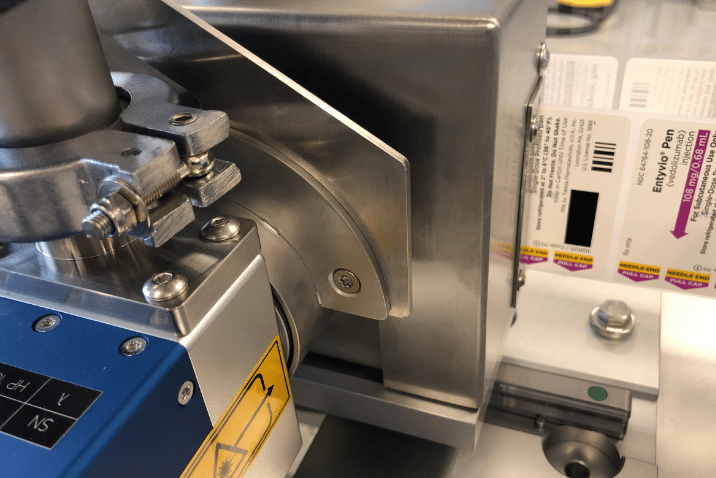

W systemach REA LABEL trzeba przewidzieć:

• rolkę etykiet,

• prowadzenie materiału,

• dostęp przy zmianie rolki,

• ruch aplikatora,

• przestrzeń dla tamp/blow/roll-on zależnie od rozwiązania,

• możliwość usunięcia zacięcia,

• dostęp do elementów serwisowych.

Dlatego przy porównaniu systemu atramentowego i aplikatora etykiet nie należy analizować wyłącznie wymiarów obudowy.

Liczy się pełna przestrzeń robocza urządzenia.

FAT – co sprawdzić przed wysyłką maszyny?

FAT, czyli Factory Acceptance Test, powinien obejmować znakowanie jako część maszyny. W przemyśle test akceptacyjny jest dobrym momentem, aby sprawdzić nie tylko funkcję druku, ale również komunikację, bezpieczeństwo i reakcję systemu na błędy.

Nie wystarczy sprawdzić, że urządzenie się uruchamia.

Test mechaniczny

• prawidłowa pozycja głowicy,

• brak kolizji,

• dostęp serwisowy,

• stabilne prowadzenie produktu.

Test druku

• prawidłowa pozycja,

• jakość,

• kontrast,

• zachowanie przy minimalnej i maksymalnej prędkości.

Test danych

• zmiana receptury,

• zmiana partii,

• zmiana daty,

• serializacja,

• poprawność kodu.

Test komunikacji

• restart PLC,

• restart drukarki,

• odłączenie sieci,

• brak odpowiedzi,

• ponowne połączenie.

Test alarmów

• brak materiału,

• błąd drukarki,

• błąd kodu,

• brak triggera,

• brak produktu.

FAT systemu znakowania powinien testować nie tylko poprawny cykl, ale również kontrolowane sytuacje awaryjne, takie jak utrata komunikacji, brak materiału lub błędny kod.

SAT – testuj na produkcie klienta, nie tylko na próbce z FAT

Po instalacji u klienta zmieniają się warunki.

Może pojawić się:

• inny transporter,

• inna wilgotność,

• inne oświetlenie,

• rzeczywista folia,

• kurz,

• temperatura,

• drgania,

• finalny system IT.

Dlatego SAT, czyli Site Acceptance Test, powinien potwierdzić działanie systemu w finalnym środowisku, również przy rzeczywistych obciążeniach i trudnych warunkach przemysłowych, jeśli występują w zakładzie.

Warto sprawdzić:

• rzeczywisty materiał,

• pełną prędkość,

• wszystkie główne SKU,

• komunikację z docelowym MES/ERP,

• wszystkie kody,

• procedury zmiany produktu,

• reakcję operatora na alarm.

OEM eksportujący maszyny – zaprojektuj serwis zanim urządzenie wyjedzie z Polski

Producent maszyny odpowiada nie tylko za uruchomienie.

Klient może korzystać z urządzenia przez wiele lat. Dlatego znaczenie ma nie tylko jakość urządzenia, ale także dostępność serwisu, części i wsparcia dostawcy.

Dlatego warto odpowiedzieć wcześniej:

• kto diagnozuje problem?

• czy można uzyskać zdalny dostęp?

• które części trzeba magazynować?

• co może wymienić operator?

• co może zrobić lokalny serwis?

• czy dokumentacja wystarcza do diagnostyki?

• jak wykonywany jest backup ustawień?

Istniejąca strona Maszyny pakujące OEM podkreśla również znaczenie wsparcia dla producentów maszyn eksportujących swoje urządzenia.

Dokumentacja OEM – co powinno znaleźć się w projekcie?

Dobrze przygotowana dokumentacja ogranicza problemy podczas kolejnych wdrożeń.

Warto zapisać:

Mechanika

• model głowicy,

• pozycję,

• dystans roboczy,

• zakres regulacji,

• numer uchwytu.

Elektryka

• zasilanie,

• I/O,

• połączenia,

• schemat komunikacji.

Sieć

• adresację,

• porty,

• urządzenia,

• zależności.

Oprogramowanie

• wersję,

• ID projektów,

• sposób wymiany danych,

• format komunikatów.

Alarmy

• lista kodów,

• reakcja PLC,

• komunikat dla operatora.

Serwis

• procedura wymiany,

• dostęp,

• materiały eksploatacyjne.

Dzięki temu kolejna maszyna tego samego typu nie wymaga ponownego projektowania integracji od zera.

Standaryzacja – największa korzyść OEM przy produkcji seryjnej maszyn

Jeżeli producent buduje jedną maszynę rocznie, indywidualna integracja może być wystarczająca.

Jeżeli buduje:

10, 30 albo 100 podobnych maszyn,

warto stworzyć standard.

Może on obejmować:

• standardowy uchwyt,

• standardowe I/O,

• blok funkcyjny PLC,

• gotowy ekran HMI,

• jednolite alarmy,

• wspólne nazewnictwo,

• instrukcję integracji,

• standard FAT.

Wtedy system znakowania staje się modułem maszyny, podobnie jak napęd czy system wizyjny. Standaryzacja może oznaczać krótszy czas projektowania, szybsze uruchomienia i niższe koszty wdrażania kolejnych egzemplarzy, co przekłada się na większą powtarzalność całej platformy maszynowej.

Największą korzyść z integracji OEM osiąga się nie przy pierwszej maszynie, lecz przy kolejnych egzemplarzach, gdy mechanika, komunikacja, HMI i diagnostyka mogą zostać ponownie wykorzystane jako standardowy moduł.

Integracja OEM a późniejsza zmiana technologii

Dobrze zaprojektowana architektura powinna uwzględniać przyszłość. Odpowiedni zapas miejsca, portów i możliwości programowych zwiększa elastyczność maszyny przy kolejnych wymaganiach klienta.

Dziś maszyna drukuje:

numer partii

Jutro klient może wymagać:

Data Matrix z serializacją.

Za dwa lata:

GS1 Digital Link lub dodatkowej kontroli jakości.

Nie da się przewidzieć wszystkiego, ale można zostawić:

• miejsce montażowe,

• wolne porty sieciowe,

• możliwość rozbudowy HMI,

• odpowiednią przestrzeń w szafie,

• możliwość montażu systemu weryfikacji.

Rosnące znaczenie danych 2D powoduje, że już podczas projektu maszyny warto uwzględnić nie tylko sposób wykonania kodu, ale także jego późniejszą kontrolę i przepływ danych. Zobacz poradnik kody 2D w handlu do 2027 roku – jak przygotować produkcję.

Najczęstsze błędy przy integracji systemu znakowania

1. Drukarka wybierana po ukończeniu maszyny

Skutek:

brak miejsca i kosztowne przeróbki.

2. Brak stabilnego prowadzenia produktu

Skutek:

zmienna pozycja lub jakość nadruku.

3. Osobna receptura drukarki

Skutek:

ryzyko wyboru niewłaściwego projektu.

4. PLC wysyła dane, ale nie odczytuje statusu

Skutek:

maszyna nie wie, czy urządzenie jest gotowe.

5. Brak reakcji na utratę komunikacji

Skutek:

nieokreślone zachowanie procesu.

6. Brak dostępu do wymiany materiału

Skutek:

długi czas obsługi.

7. Kod jest tylko skanowany

Skutek:

brak informacji o rzeczywistej jakości symbolu.

8. FAT obejmuje tylko poprawny scenariusz

Skutek:

pierwszy prawdziwy test błędów odbywa się u klienta.

9. Brak standardu dla kolejnych maszyn

Skutek:

każda integracja zaczyna się od początku.

10. Znakowanie traktowane jako urządzenie zamiast procesu

Skutek:

mechanika, dane i kontrola jakości są projektowane osobno.

Centrum integracji OEM – przykładowa architektura

Najprostsza wersja:

Czujnik produktu

↓

PLC

↓

System znakowania

↓

Produkt

Bardziej zaawansowana:

ERP / MES

↓

PLC maszyny

↓

System znakowania

↓

Produkt

↓

kamera / REA VERIFIER

↓

PLC

↓

OK / NOK

Przy serializacji:

baza danych

↕︎

PLC / kontroler

↕︎

system znakowania

↓

kod unikalny

↓

weryfikacja

↓

potwierdzenie numeru w bazie

To pokazuje, że wraz ze wzrostem wymagań znakowanie zmienia się z prostego urządzenia peryferyjnego w element architektury danych maszyny.

Jak przygotować zapytanie OEM do REA?

Im więcej danych otrzyma integrator na początku, tym szybciej można dobrać poprawną architekturę.

Warto przesłać:

1. model lub typ maszyny,

2. rysunek lub model 3D miejsca integracji,

3. zdjęcia produktu,

4. materiał produktu,

5. oczekiwany nadruk,

6. wielkość oznaczenia,

7. minimalną i maksymalną prędkość,

8. produkty/min,

9. sposób transportu,

10. dostępne miejsce,

11. typ PLC,

12. typ HMI,

13. oczekiwany sposób komunikacji,

14. informacje o ERP/MES,

15. zakres danych zmiennych,

16. wymagania serializacji,

17. wymagania dotyczące kodów,

18. wymaganą kontrolę jakości,

19. kraj docelowej instalacji,

20. planowany termin FAT.

Dzięki temu rozmowa zaczyna się od projektu rozwiązania, a nie od wyboru urządzenia z katalogu.

Checklista konstruktora OEM przed zamknięciem projektu

• Wybrano technologię odpowiednią do produktu.

• Wykonano próbę znakowania na rzeczywistym materiale.

• Określono minimalną i maksymalną prędkość.

• Zaplanowano punkt znakowania.

• Sprawdzono odległość roboczą.

• Zapewniono regulację głowicy.

• Produkt jest stabilnie prowadzony.

• Określono źródło triggera.

• Określono potrzebę enkodera.

• Zdefiniowano komunikację PLC.

• Zdefiniowano statusy urządzenia.

• Ustalono reakcję na alarm.

• Ustalono reakcję na utratę komunikacji.

• Projekt nadruku jest powiązany z recepturą.

• Określono źródło danych zmiennych.

• Sprawdzono sposób serializacji.

• Zapewniono dostęp do wymiany materiałów.

• Zaplanowano routing przewodów.

• Zweryfikowano bezpieczeństwo.

• Zaplanowano kontrolę jakości kodu.

• Przygotowano przypadki testowe FAT.

• Przygotowano przypadki testowe SAT.

• Przygotowano backup konfiguracji.

• Przygotowano dokumentację serwisową.

Centrum integracji OEM – 12 faktów, które warto zapamiętać

1. Integrację systemu znakowania należy rozpocząć przed zakończeniem projektu mechanicznego maszyny.

2. Integracja OEM obejmuje nie tylko komunikację z PLC, ale także mechanikę, dane, HMI, diagnostykę, serwis i kontrolę jakości.

3. Powiązanie projektu nadruku z recepturą maszyny ogranicza ryzyko wybrania nieprawidłowego oznaczenia po zmianie SKU.

4. Enkoder pozwala synchronizować nadruk z rzeczywistą prędkością produktu, gdy prędkość transportu nie jest stała.

5. System nadrzędny powinien nie tylko wysyłać polecenia do drukarki, ale również otrzymywać informacje o jej stanie i błędach.

6. REA JET HR pro OEM został zaprojektowany specjalnie do pełnej integracji z maszynami i bezpośredniego sterowania z systemu maszyny.

7. W systemach HR pro OEM możliwe są konfiguracje wielogłowicowe i łączna wysokość druku do 50,8 mm.

8. Serializacja wymaga synchronizacji drukowania z generowaniem, przesyłaniem, potwierdzaniem i archiwizowaniem unikalnych danych.

9. Profesjonalna kontrola kodu nie kończy się na jego odczycie – w wymagających procesach należy oceniać również jakość symbolu.

10. FAT powinien obejmować także sytuacje awaryjne, takie jak utrata komunikacji, brak materiału i błędne dane.

11. Dostęp serwisowy i możliwość szybkiej wymiany materiału eksploatacyjnego powinny być oceniane już w modelu mechanicznym maszyny.

12. Dla seryjnego producenta maszyn największą wartość daje standaryzacja integracji – gotowa mechanika, blok PLC, HMI, alarmy i procedura FAT mogą być ponownie wykorzystywane w kolejnych urządzeniach.

FAQ – integracja OEM systemów znakowania

Kiedy należy rozpocząć projektowanie integracji drukarki z maszyną?

Najlepiej jeszcze podczas projektowania mechaniki i automatyki. Pozwala to zapewnić miejsce na głowicę, prawidłowe prowadzenie produktu, przewody i dostęp serwisowy.

Czy drukarką przemysłową można sterować z PLC?

Tak, odpowiednio dobrane systemy mogą współpracować z automatyką maszyny. Zakres integracji i dostępne interfejsy zależą od konkretnego urządzenia.

Czy operator musi korzystać z osobnego panelu drukarki?

Nie zawsze. W rozwiązaniach OEM możliwe jest sterowanie znakowaniem z poziomu istniejącego systemu maszyny, a HR pro OEM został zaprojektowany właśnie pod taki model integracji.

Czy interfejs drukarki może być widoczny na HMI?

W zależności od urządzenia można wykorzystać interfejs sieciowy lub stworzyć własne ekrany HMI komunikujące się z systemem znakowania.

Do czego potrzebny jest enkoder?

Pozwala odwzorować rzeczywistą prędkość ruchu produktu i zsynchronizować z nią nadruk.

Czy zawsze potrzebny jest osobny czujnik produktu?

Nie. Trigger może być generowany przez czujnik albo bezpośrednio przez PLC, jeżeli sterownik dokładnie zna pozycję produktu.

Czy drukarka może pobierać dane z ERP lub MES?

Tak, właściwie zaprojektowana architektura może przesyłać do systemu znakowania dane pochodzące z ERP, MES, WMS, PLC lub bazy danych.

Jak zintegrować serializację?

Trzeba określić źródło numerów, moment ich rezerwacji, sposób przesyłania do drukarki, potwierdzenie wykorzystania oraz postępowanie z numerem po błędzie procesu.

Czy HR pro OEM jest przeznaczony dla producentów maszyn?

Tak. Jest to system opracowany specjalnie do integracji z maszynami i systemami oraz bezpośredniej obsługi z istniejącego sterowania maszyny.

Ile głowic można wykorzystać w systemie HR pro OEM?

System umożliwia konfiguracje wielogłowicowe; producent podaje maksymalną łączną wysokość nadruku do 50,8 mm.

Czy system znakowania powinien być połączony z kamerą?

Nie zawsze. Przy wymagających kodach, serializacji i systemach Traceability warto jednak rozważyć automatyczną kontrolę lub profesjonalną weryfikację.

Czy skaner wystarcza do kontroli Data Matrix?

Skaner potwierdza możliwość odczytu. Jeżeli wymagane jest określenie jakości symbolu według odpowiednich standardów, potrzebny jest proces weryfikacji.

Co powinien zawierać FAT systemu znakowania?

Powinien sprawdzić mechanikę, druk, zmianę receptur, dane, komunikację, alarmy oraz reakcję maszyny na sytuacje awaryjne.

Co powinien zawierać SAT?

Test powinien odbywać się na rzeczywistych produktach klienta, przy docelowej prędkości i z wykorzystaniem docelowych systemów IT i automatyki.

Czy REA integruje tylko drukarki TIJ?

Nie. W zależności od aplikacji system może obejmować druk atramentowy, laser, automatyczne etykietowanie oraz weryfikację kodów.

Jaką technologię najlepiej zastosować w maszynie flow-pack?

Nie ma jednej odpowiedzi dla wszystkich maszyn. Trzeba uwzględnić folię, pole nadruku, prędkość, sposób prowadzenia materiału i ilość informacji.

Jak przygotować maszynę pod przyszłe kody 2D?

Warto przewidzieć odpowiednie pole znakowania, możliwość wymiany danych, obsługę zmiennych treści oraz miejsce na kontrolę jakości kodu.

Jak ograniczyć błędy operatora?

Jednym z najskuteczniejszych rozwiązań jest powiązanie projektu znakowania z recepturą maszyny i automatyczne przesyłanie danych zamiast ręcznego wpisywania ich w kilku urządzeniach.

Projektujesz maszynę i chcesz zintegrować znakowanie od początku?

Jeżeli chcesz wdrożyć taki standard w Twojej firmie, nie zostawiaj wyboru drukarki, lasera lub aplikatora etykiet na ostatni etap projektu.

Prześlij do REA model lub rysunek maszyny, informacje o produkcie, wymagany nadruk oraz architekturę sterowania.

Możemy wspólnie przeanalizować:

• technologię znakowania,

• miejsce zabudowy,

• pozycję głowicy,

• sposób wyzwalania,

• enkoder,

• komunikację PLC/HMI,

• wymianę danych,

• serializację,

• kontrolę jakości,

• wymagania FAT i SAT.

Jeżeli szukasz rozwiązania dla producenta maszyn, zobacz również rozwiązania REA dla integratorów i producentów maszyn OEM. to taka, której operator praktycznie nie zauważa.
