Drukarka do saszetek i Doypack – znakowanie opakowań elastycznych

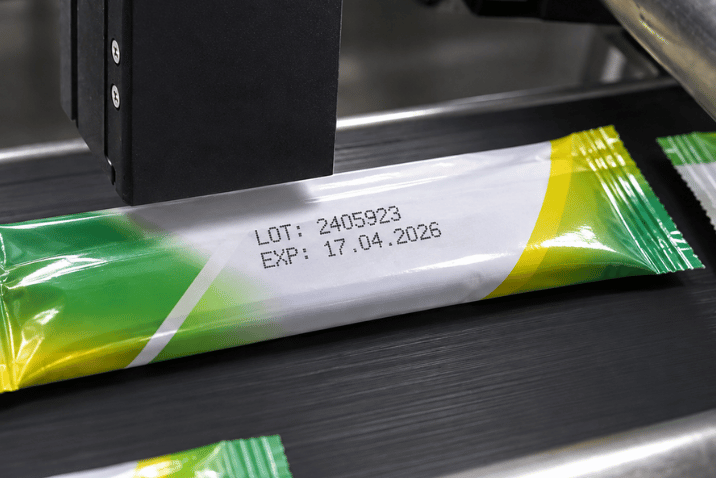

Drukarka do saszetek umożliwia automatyczne nanoszenie dat, numerów partii, kodów 1D/2D i innych danych zmiennych na saszetki, torebki Doypack, stand-up pouch oraz pozostałe opakowania elastyczne. Nadruk może powstawać na płaskiej wstędze jeszcze przed formowaniem i zgrzewaniem opakowania albo na gotowej, napełnionej saszetce.
Technologię dobiera się przede wszystkim do rodzaju opakowania, rzeczywistej powierzchni drukowanej, miejsca instalacji głowicy oraz stabilności prowadzenia produktu. Płaska folia przesuwająca się przez maszynę pakującą zapewnia inne warunki niż miękka i częściowo odkształcona torebka Doypack po napełnieniu.
Drukarka do saszetek – jakie informacje można nanosić?
Przemysłowe znakowanie saszetek obejmuje informacje potrzebne podczas produkcji, identyfikacji i dystrybucji produktów. Nie istnieje jedna drukarka do saszetek właściwa dla każdego procesu. Najlepsze rozwiązanie wynika z odpowiedzi na cztery pytania: co drukujemy, na czym drukujemy, kiedy wykonujemy nadruk i jak opakowanie jest prowadzone względem głowicy.
W zależności od aplikacji mogą to być dane stałe, zmienne albo generowane indywidualnie dla kolejnych opakowań.
data minimalnej trwałości lub termin przydatności do spożycia
data produkcji lub pakowania
numer partii i LOT
numer zmiany lub linii
kod produktu i numery seryjne
teksty alfanumeryczne

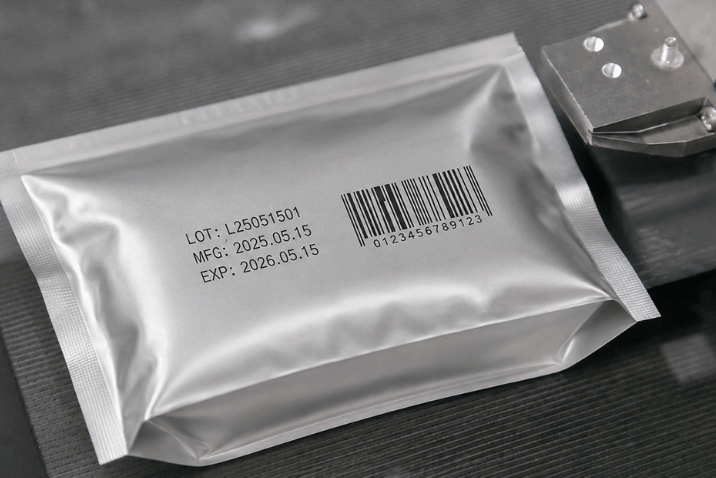

kody kreskowe, QR i Data Matrix
kody promocyjne
informacje pobierane z bazy danych, ERP lub MES
REA JET HR 2.0 obsługuje teksty, kody 1D/2D, logo oraz dane zmienne. W odpowiednio zintegrowanej linii treść może być przekazywana z nadrzędnego systemu sterowania.
Automatyczne przekazywanie danych może ograniczyć ręczne operacje i ryzyko rozbieżności pomiędzy recepturą a projektem nadruku, ale nie oznacza, że sama drukarka potwierdza poprawność danych źródłowych.
Torebki Doypack i stand-up pouch – czym różnią się od zwykłej saszetki?
Doypack jest szczególną konstrukcją opakowania elastycznego, zazwyczaj wyposażoną w uformowane dno umożliwiające ustawienie produktu pionowo. Torebki Doypack mogą mieć również zipper, korek, nacięcie ułatwiające otwieranie albo inne elementy ograniczające dostępne pole znakowania.
Z punktu widzenia drukarki szczególnie ważna jest różnica pomiędzy materiałem przed i po uformowaniu. Płaska wstęga może być prowadzona bardzo stabilnie, natomiast gotowy Doypack może uginać się, falować, posiadać fałdy i zgrzewy oraz zmieniać dystans względem głowicy.
Torebki Doypack są często wykorzystywane w branży spożywczej do przekąsek, kawy, herbaty, przypraw, nasion, sosów i produktów płynnych. Spotyka się je również w kosmetyce oraz w takich zastosowaniach jak chemia gospodarcza. Rodzaj produktu nie określa jednak automatycznie technologii druku – dla systemu znakowania ważniejsza jest powierzchnia i etap procesu.
Saszetka, Doypack i folia – trzy pojęcia, których nie należy utożsamiać
Folia opisuje przede wszystkim materiał lub warstwę. Saszetka opisuje konstrukcję opakowania. Doypack jest jednym z rodzajów saszetki o określonej geometrii.
Dlatego pytanie „czy można drukować na Doypack?” jest technicznie niewystarczające. Trzeba ustalić, na jakiej rzeczywistej warstwie powstaje nadruk. Konstrukcja może obejmować PE, PP, PET albo laminaty i powierzchnie powlekane.
Szczegółowy dobór technologii do powierzchni opisuje także strona nadruk na folii. Ten landing koncentruje się natomiast na tym, kiedy drukować, gdzie ustawić głowicę i jak znakować gotową torebkę Doypack.
Atrament dobiera się do powierzchni, na której rzeczywiście osadza się kropla, a nie do samej nazwy handlowej opakowania.
Rekomendowane rozwiązania do znakowania saszetek i Doypack
REA JET HR 2.0
TIJ do stabilnej wstęgi, tekstów, dat i kodów 1D/2D wysokiej rozdzielczości.
REA JET HR pro OEM
Integracja z maszynami VFFS, HFFS i Doypack oraz sterowaniem maszyny.
REA JET SC 2.0
CIJ do gotowych opakowań o mniej stabilnym położeniu i krótkich oznaczeń.
REA LABEL
Automatyczne etykietowanie, gdy potrzebny jest osobny nośnik lub większa powierzchnia informacji.
Drukarka do saszetek przed czy po formowaniu opakowania?
To jedna z najważniejszych decyzji projektowych. Na płaskiej wstędze łatwiej kontrolować dystans głowicy, pozycję, prędkość i rejestrację obrazu. Gotowa saszetka może natomiast być miękka, zakrzywiona i zmieniać położenie.
Druk na wstędze: rolka → prowadzenie materiału → nadruk → formowanie → napełnianie → zgrzewanie → gotowe opakowanie.

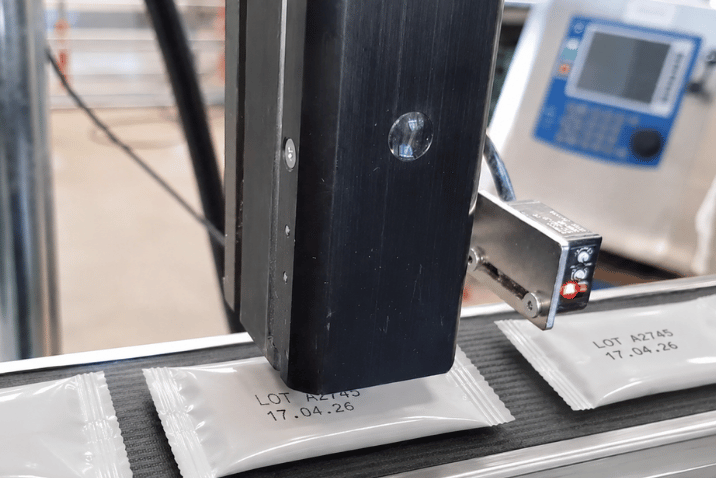

Druk na gotowej saszetce: napełnianie → zamknięcie → transport → detekcja produktu → nadruk → kontrola.
Ten sam materiał może wymagać innej drukarki zależnie od tego, czy jest jeszcze płaską wstęgą, czy już gotowym opakowaniem.

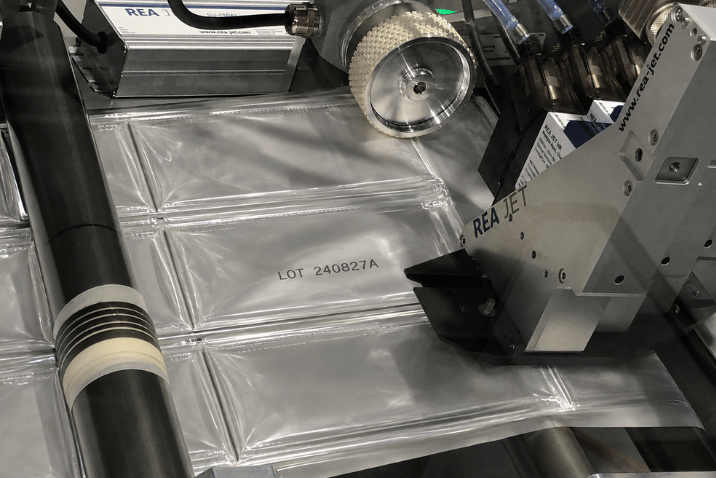

REA JET HR 2.0 – druk wysokiej rozdzielczości na płaskiej wstędze
Przy dobrze prowadzonej powierzchni mocnym rozwiązaniem jest REA JET HR 2.0 w technologii TIJ. System może wykonywać daty, LOT, teksty, numery seryjne, kody kreskowe, QR, Data Matrix, grafiki i dane zmienne.
Jedna głowica HR zapewnia pole o wysokości 12,7 mm, a w odpowiedniej konfiguracji kilka głowic może pracować razem. Wysoka rozdzielczość zwiększa możliwość odwzorowania drobnych tekstów i kodów, ale nie gwarantuje sama w sobie wysokiej jakości gotowego oznaczenia.
Znaczenie mają również stabilność materiału, dystans głowicy, rodzaj atramentu, prędkość i właściwości powierzchni.
Sprawdź znakowanie na rzeczywistej saszetce i Doypack
Prześlij próbkę folii, pustą lub napełnioną torebkę Doypack, projekt nadruku oraz dane o prędkości, formowaniu i zgrzewaniu. Dobierzemy technologię do rzeczywistego procesu i wykonamy próbę znakowania.
Trwałe znakowanie saszetek – od czego zależy odporność nadruku?
Trwałość nadruku na saszetce zależy od zgodności atramentu z rzeczywistą powierzchnią oraz od warunków, którym oznaczenie będzie poddawane po wydrukowaniu.
Trzeba uwzględnić m.in. ścieranie, zginanie, temperaturę, kontakt z rolkami, zgrzewanie, wilgoć i – jeżeli występują – środki chemiczne. Dwa wizualnie podobne Doypacki mogą wymagać innego medium, jeżeli różni się ich zewnętrzna warstwa.
Nie należy więc traktować określenia „trwałe znakowanie” jako cechy samej drukarki. Trwałość trzeba oceniać na rzeczywistym opakowaniu po wszystkich istotnych etapach produkcji.
VFFS i HFFS – drukarka jako część maszyny pakującej
W maszynach VFFS (Vertical Form Fill Seal) i HFFS (Horizontal Form Fill Seal) system znakowania powinien być uwzględniony już podczas projektowania mechaniki i sterowania.
Trzeba zaplanować miejsce głowicy, podparcie powierzchni, czujnik, enkoder, PLC, HMI, dostęp serwisowy, strefę zgrzewania, linię cięcia i czas potrzebny na utrwalenie nadruku.
System znakowania powinien być projektowany jako część procesu pakowania, a nie jako urządzenie dodawane do gotowej maszyny dopiero po zakończeniu jej konstrukcji.
Dobrze zaprojektowana integracja może ograniczyć ręczne wybieranie projektów i przyspieszyć przezbrojenia, ale rzeczywista oszczędność czasu zależy od architektury konkretnej maszyny i dotychczasowego procesu.
REA JET HR pro OEM – integracja z maszynami do saszetek i Doypack
REA JET HR pro OEM został zaprojektowany z myślą o integracji z maszynami. System może zostać włączony w architekturę sterowania urządzenia pakującego zamiast funkcjonować jako odrębna wyspa operatorska.
Przykładowa architektura: ERP/MES lub receptura → PLC maszyny → HR pro OEM → głowica → nadruk → kontrola. Dane mogą być generowane lub pobierane automatycznie zależnie od projektu systemu.
Integracja programowa może zmniejszyć ryzyko rozbieżności pomiędzy recepturą produkcyjną a treścią nadruku, ale nie zastępuje kontroli poprawności danych źródłowych.
Drukarki termotransferowe, TIJ czy CIJ do torebek Doypack?
Nie istnieje jedna idealna technologia do wszystkich torebek Doypack. Wybór zależy od powierzchni, miejsca znakowania i konstrukcji maszyny.
| Technologia | Kiedy szczególnie warto analizować? | Najważniejsze ograniczenie |
|---|---|---|
| TIJ / REA JET HR | płaska, stabilnie prowadzona powierzchnia; drobne teksty i kody | wymaga małego i stabilnego dystansu |
| HR pro OEM | integracja w maszynie VFFS/HFFS/Doypack | wymaga zaplanowania sterowania i mechaniki |
| TTO | podparta folia przed formowaniem | taśma barwiąca, docisk i przestrzeń montażowa |
| CIJ / REA JET SC 2.0 | gotowa saszetka o mniej stabilnym położeniu | dobór atramentu i wynik próby |
| Etykietowanie | większa powierzchnia lub osobny nośnik | klej, geometria i pozycja aplikacji |
Drukarki termotransferowe TTO są realnym rozwiązaniem dla odpowiednio prowadzonej folii elastycznej, ale nie należy przedstawiać ich jako uniwersalnie najlepszej technologii. TIJ, CIJ i etykietowanie odpowiadają na inne warunki procesu.
Gotowe torebki Doypack – kiedy warto analizować CIJ?
Po napełnieniu torebka Doypack może mieć mniej stabilną powierzchnię. W takich warunkach warto przeanalizować REA JET SC 2.0 w technologii Continuous Inkjet.
CIJ wykonuje nadruk bezkontaktowo i może być przydatny przy krótkich oznaczeniach, takich jak data, LOT lub niewielki tekst, gdy pozycja kolejnych saszetek nie jest idealnie powtarzalna.
Nie oznacza to jednak zasady „gotowy Doypack = CIJ”. Jeżeli powierzchnia jest dobrze ustabilizowana, odpowiednia może być także inna technologia.

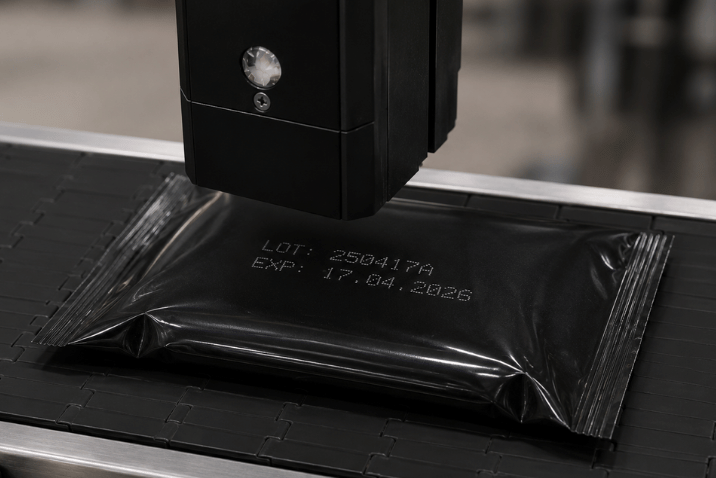

Przezroczyste i ciemne saszetki – wet-on-wet dla większego kontrastu
Kod wykonany bezpośrednio na transparentnej, ciemnej albo mocno zadrukowanej powierzchni może mieć zbyt niski kontrast. Jednym z rozwiązań REA jest wet-on-wet, w którym dwie lub więcej warstw powstają kolejno bez pośredniego suszenia.
Proces może utworzyć kolorowe pole, a następnie właściwy kod, tekst lub logo. Jest to szczególnie interesujące na niechłonnych tworzywach sztucznych i foliach, gdy tło utrudnia odczyt.
Wet-on-wet może poprawić warunki odczytu kodu, ale nie gwarantuje automatycznie wymaganej jakości symbolu. Wynik powinien zostać sprawdzony na gotowym produkcie.
Kod Data Matrix na Doypack – kontroluj go po napełnieniu
Kod może wyglądać prawidłowo podczas drukowania na płaskiej wstędze, a po uformowaniu opakowania znaleźć się na fałdzie, przy zgrzewie albo na powierzchni ulegającej deformacji.
Na czytelność wpływają również wielkość modułu, kontrast, krawędzie, połysk, kolor grafiki, transparentność i położenie produktu względem czytnika.
Kod poprawnie wydrukowany na płaskim materiale nie musi zachować tej samej geometrii na napełnionej torebce Doypack.
Jeżeli proces wymaga jakościowej oceny kodu, można rozważyć odpowiedni system REA VERIFIER.
Znakowanie saszetek a identyfikowalność produktu
Numer partii, Data Matrix albo kod kreskowy mogą wspierać identyfikowalność, ale sam fakt umieszczenia kodu na opakowaniu nie tworzy systemu traceability.
Potrzebne jest prawidłowe powiązanie: produkt fizyczny → nadruk → rekord produkcyjny → dane partii. Jeżeli dane są pobierane z ERP lub MES, trzeba również kontrolować ich przypisanie do aktualnej receptury i produktu.
Numer partii wspiera identyfikowalność tylko wtedy, gdy wskazuje właściwy rekord dotyczący rzeczywiście wyprodukowanej partii.
Etykieta czy bezpośredni nadruk na Doypack?
Nie ma jednej odpowiedzi.
Bezpośrednie drukowanie
Dobrze sprawdza się przede wszystkim wtedy, gdy trzeba dodać:
datę, LOT, numer seryjny, kod lub niewielką ilość danych zmiennych.
Etykiety
Mogą być korzystniejsze, jeżeli wymagane są:
większa powierzchnia, pełna informacja produktowa, rozbudowane grafiki, oddzielny nośnik albo specjalny materiał etykiety.
REA oferuje systemy etykietowania opakowań foliowych, a oficjalne materiały wymieniają również etykietowanie stand-up pouch.
Bezpośredni nadruk może wyeliminować dodatkową etykietę używaną wyłącznie do nanoszenia daty lub LOT, ale nie oznacza automatycznie, że zastąpi wszystkie etykiety produktu.
To jest znacznie precyzyjniejsze niż sugestia Surfera, że nadruk „eliminuje potrzebę naklejania etykiet”.
Trwałość i czytelność na półkach sklepowych
Jeżeli Doypack jest opakowaniem konsumenckim, miejsce nadruku powinno umożliwiać odczyt informacji także po napełnieniu i ustawieniu produktu.
Kod lub data nie powinny znaleźć się:
w fałdzie dennej, pod zamknięciem, na silnie odkształcanej powierzchni ani w miejscu zasłoniętym przez etykietę.
Na półkach sklepowych znaczenie może mieć czytelność oznaczenia z normalnej pozycji produktu, ale dla automatycznej identyfikacji ważniejsze są geometria i warunki skanowania.
Pozycję nadruku trzeba projektować względem gotowego opakowania, nawet jeżeli nadruk fizycznie wykonywany jest wcześniej na płaskiej wstędze.
FAQ: drukarka do saszetek i torebek Doypack
Jaka drukarka do saszetek będzie najlepsza?
Przy płaskiej, stabilnie prowadzonej powierzchni warto analizować TIJ lub TTO. Na gotowej saszetce o bardziej zmiennej geometrii jednym z rozwiązań może być bezkontaktowy CIJ.
Jaka drukarka do torebek Doypack sprawdzi się najlepiej?
Najpierw trzeba ustalić, czy nadruk będzie wykonywany przed formowaniem, na pustej saszetce czy po napełnieniu. Sam rodzaj opakowania nie określa technologii.
Czy można znakować Doypack z PE, PET lub PP?
Tak, jeżeli odpowiednio dobrano atrament do rzeczywistej powierzchni. W przypadku niechłonnych tworzyw trzeba potwierdzić przyczepność i czas schnięcia na materiale klienta.
Czy można drukować kod Data Matrix na Doypack?
Tak. Należy jednak ocenić jego geometrię oraz czytelność również po uformowaniu i napełnieniu produktu.
Czy nadruk na saszetce może być trwały?
Tak, jeśli medium, powierzchnia i parametry zostały właściwie dobrane. Trwałość należy potwierdzić po istotnych operacjach technologicznych, takich jak zginanie, ścieranie i zgrzewanie.
Czy drukarki termotransferowe nadają się do saszetek?
Tak. TTO może być stosowane na odpowiednio prowadzonej i podpartej folii, szczególnie przed formowaniem opakowania. Przydatność zależy jednak od konstrukcji maszyny i materiału.
Czy REA JET HR pro OEM można zintegrować z VFFS lub HFFS?
Tak. HR pro OEM jest przeznaczony do integracji z maszynami i może zostać włączony w ich architekturę sterowania.
Czy przezroczyste torebki Doypack można znakować kodem?
Tak, ale trzeba zapewnić odpowiedni kontrast. W wybranych zastosowaniach można wykorzystać technologię wet-on-wet, a wynik zawsze należy ocenić na gotowym opakowaniu.
Czy bezpośredni nadruk eliminuje konieczność stosowania etykiet?
Nie zawsze. Może zastąpić dodatkową etykietę używaną wyłącznie do danych zmiennych, ale pełna etykieta produktowa może nadal być potrzebna.
Czy dane do nadruku można pobierać z ERP lub MES?
Tak. W odpowiednio zintegrowanej instalacji dane mogą pochodzić z systemów nadrzędnych. Drukarka realizuje otrzymaną treść, dlatego ważna jest kontrola poprawności danych źródłowych.
Czy przed wdrożeniem trzeba wykonać próbę?
Tak. Szczególnie przy elastycznych opakowaniach warto przetestować rzeczywisty materiał oraz gotowy produkt po formowaniu, zgrzewaniu i napełnieniu.
Dobierzmy drukarkę do saszetek do Twojej produkcji
Prześlij próbkę folii lub gotowego Doypacka, format nadruku, informacje o VFFS/HFFS, prędkości, zgrzewaniu i źródle danych. Dobierzemy technologię do rzeczywistego procesu.
1. Określimy miejsce i zakres druku.
2. Sprawdzimy materiał, format i geometrię.
3. Dobierzemy TIJ, CIJ, TTO albo etykietowanie.
4. Wykonamy próbę na rzeczywistym opakowaniu.
