weryfikator kodów Stacjonarny weryfikator kodów DPM i DataMatrix REA VeriCube DPM – Certyfikacja i kontrola kodów znakowanych laserowo i igłowo
Weryfikator REA VeriCube DPM to urządzenie to do sprawdzania jakości kodów DPM.
CO NAS WYRÓżNIADlaczego weryfikator kodów REA VeriCube DPM rzeczywiście działa.
Ten zaawansowany stacjonarny weryfikator kodów DPM i DataMatrix, opracowany został z myślą o bezwzględnej certyfikacji oznaczeń, gdzie stabilna powtarzalność pomiarowa gwarantuje, że kody będą prawidłowo odczytywane na każdym etapie cyklu życia produktów. Kody DPM są nanoszone bezpośrednio na materiały, takie jak metal, plastik czy szkło, co może wpływać na ich czytelność.
W ciężkich sektorach produkcji przemysłowej, takich jak przemysł maszynowy, lotniczy oraz automotive, identyfikacja i śledzenie części opiera się na trwałym nanoszeniu danych bezpośrednio na komponenty. Klasyczne etykiety papierowe nie mają racji bytu w środowisku narażonym na oleje, wysokie temperatury czy tarcie.
Znakowanie metodą DIRECT PART MARKING rodzi jednak ogromne wyzwania diagnostyczne – mikroskopijne błędy sprawiają, że symbol staje się bezużyteczny. W takich warunkach optymalny wybór stanowi profesjonalny weryfikator REA VeriCube DPM.
parametryNajważniejsze parametry weryfikatora kodów REA VeriCube DPM
m.in. EAN-13, Code 128, GS1 Data Bar
Kod Data Matrix, kod QR, kod GS1 Data Link
A to najlepsza klasa kodu
Dla kodów kreskowych
Dla kodów 2D

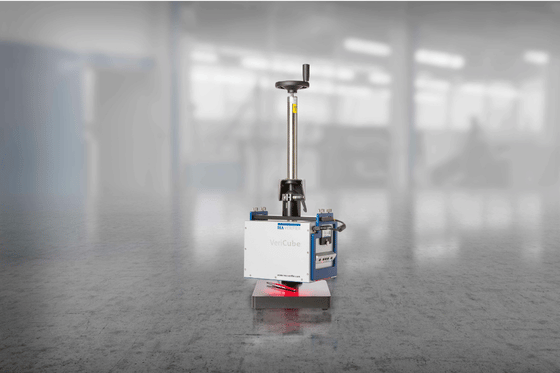

Może pracować w trzech położeniach
NAJWAŻNIEJSZE INFORMACJEREA VeriCube DPM - Dlaczego stacjonarny weryfikator kodów DPM i DataMatrix jest niezbędny w przemyśle ciężkim?
Większość standardowych systemów wizyjnych bada wyłącznie kontrast optyczny. W przypadku technologii DPM taki podział nie istnieje – kod składa się z zagłębień i cieni, przez co zwykłe czytniki przemysłowe oraz tradycyjne skanery generują błędy odczytu. Kiedy frez, matryca lub promień lasera ulegają zużyciu, jakość nanoszonego punktu drastycznie spada. Powstają wtedy kody słabej jakości, które blokują skanowanie w punktach sprzedaży lub centrach logistycznych.
System REA VeriCube DPM nie opiera się na prostym odczycie treści, jaki oferuje oprogramowanie standardowego skanera. Wykonuje on precyzyjne sprawdzanie parametrów fizycznych, takich jak modulacja, kontrast komórek oraz strefa ciszy, czyli margines otaczający kod data matrix. Analiza tych odchyleń pozwala wdrożyć odpowiednie działania naprawcze w procesie produkcji, zanim powstaną wadliwe produkty. Daje to inżynierom pełne zarządzanie jakością nadruku pod kątem zgodności z wymaganiami odbiorców.
ZaletyKontrola kodów znakowanych laserowo i igłowo w oparciu o specyfikację ISO/IEC TR 29158
Zwykłe normy stosowane przy druku etykiet są bezużyteczne przy ocenie znakowania bezpośredniego. Profesjonalna weryfikacja i ocena kodu Data Matrix wymaga, aby system obsługiwał standard ISO IEC 29158. Nasz weryfikator posiada pełną implementację tych wytycznych i pozwala precyzyjnie oceniać kody data matrix, w których informacje są kodowane dwukierunkowo.
Oprogramowanie analizuje kluczowe kryteria techniczne, z uwzględnieniem następujących parametrów:
Odchyłka osiowa i niejednorodność siatki: Mierzy przesunięcia modułów w odniesieniu do idealnej matrycy danych zmiennych, takich jak numer seryjny, co ma kluczowe znaczenie przy kodowaniu dużej liczby znaków.
Strefa ciszy (Quiet Zone): Weryfikator sprawdza, czy przestrzeń wokół symbolu jest wolna od zakłóceń, co bezpośrednio wpływa na wydajność odczytu.
Wymiary i dekodowanie: System sprawdza kody data matrix pod kątem struktury cyfr oraz znaków numerycznych, gwarantując pełną zgodność z normą iso.
optymalizacja weryfikacjiJak stacjonarny weryfikator kodów DPM, kodu Data Matrix i kodu QR optymalizuje proces weryfikacji kodów nanoszonych bezpośrednio?
Jedną z największych zalet systemu jest moduł oświetlenia LED, który pozwala na stabilne sprawdzanie próbek w dowolnej pozycji, bez wpływu światła otoczenia. Znakowanie bezpośrednie wymaga rzucania światła pod różnymi kątami, aby uwypuklić krawędzie cieni.

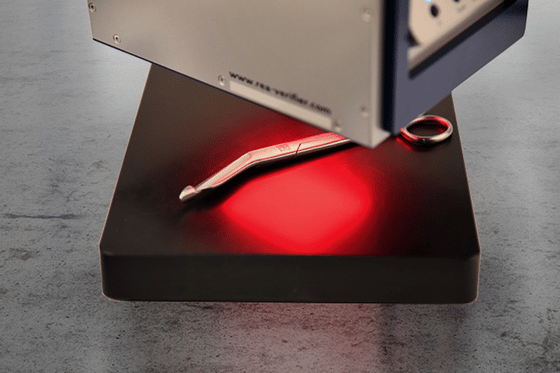

W praktyce oznacza to bezbłędną weryfikację oznaczeń typu dot-peen. Urządzenie steruje segmentami światła, symulując kąty padania z czterech stron, co pozwala idealnie odwzorować kształt punktów mikroudarowych. Stała odległość osi optycznej gwarantuje powtarzalność, jakiej nie zapewnią ręczne czytniki czy pistoletowy weryfikator kodów kreskowych.
Oprogramowanie natychmiast oblicza wskaźnik jakości i sprawdza, czy rozmiar kodu oraz gęstość upakowania znaków są poprawne. To najlepsze rozwiązanie dla linii produkcyjnych, gdzie liczy się szybkość, łatwość w obsłudze oraz bezbłędne dekodowanie skomplikowanych struktur.
specyfikacja i typy kodówSpecyfikacja techniczna i typy matryc analizowane przez weryfikator REA VeriCube DPM
Dzięki wymiennym modułom kamer, ta technologia pozwala precyzyjnie dobrać pole widzenia pod wymagania danej branży. Urządzenie pozwala weryfikować zarówno symbole niewielkich rozmiarów na mikroelektronice, jak i długie kody kreskowe o zmiennej długości na opakowaniach zbiorczych.
oprogramowanie reaREA Zintegrowane oprogramowanie REA – raportowanie 3D i pełna identyfikowalność części (traceability)
Urządzenie wykorzystuje autorskie oprogramowanie, które posiada intuicyjny interfejs użytkownika. Po zakończeniu skanowania system generuje graficzny profil kodu, analizując różnice w jasności modułów. Program pozwala automatycznie sprawdzać, czy numer seryjny oraz zawarte znaki alfanumeryczne są poprawnie zakodowane.
Każda weryfikacja kończy się przez generowanie raportu. Te bezpieczne i nieedytowalne pliki zawierają pełną historię skanów, co oznacza brak problemów podczas kontroli zewnętrznych. Dokument ten potwierdza, że kody data matrix oraz naniesiony kod aztec są w pełni zgodne ze standardami, co eliminuje reklamacje ze strony kluczowych klientów.
Oświetlenie ma kluczowe znaczenie w procesie weryfikacji kodów, aby niwelować odblaski od metalowych lub zakrzywionych powierzchni. Weryfikacja kodów DPM daje pewność, że kod będzie poprawnie odczytywany przez klientów na każdym etapie łańcucha dostaw.
zastosowanieGdzie stacjonarny weryfikator kodów DPM i DataMatrix z oświetleniem wielokierunkowym znajdzie zastosowanie?
Z uwagi na doskonałe parametry optyczne, to stabilne rozwiązanie jest powszechnie używane w najbardziej wymagających gałęziach przemysłu do eliminacji błędów znakowania.
Branża motoryzacyjna i lotnicza

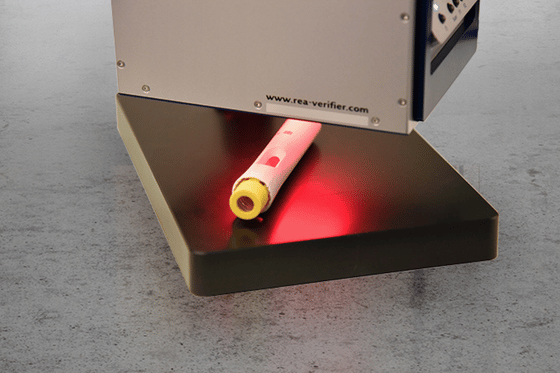

Sprawdzenie i kontrola kodu datamatrix na częściach z metalu i tworzyw sztucznych. System pozwala weryfikować czytelność i poprawność naniesienia miliona znaków na blokach silnika i odlewach.
Urządzenia medyczne i farmacja

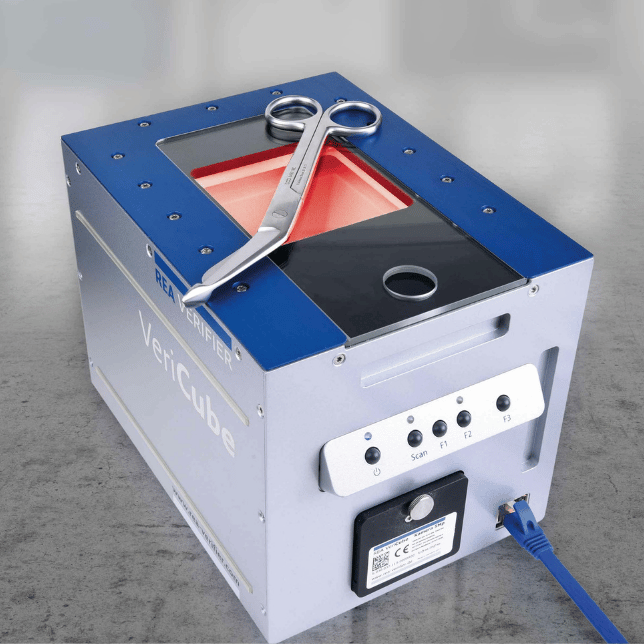

Weryfikacja kodów na implantach, narzędziach chirurgicznych oraz na foliowych opakowaniach leków. Urządzenie spełnia rygorystyczne wymagania systemu Unique Device Identification (UDI), gdzie mały rozmiar kodu i bezpieczeństwo pacjenta mają kluczowe znaczenie.
Produkcja elektroniki i podzespołów
Kontrola jakości nadruku, jaki posiadają kody data oraz kody kreskowe na miniaturowych płytkach drukowanych, złączach oraz obudowach procesorów. Urządzenie gwarantuje, że kody dwuwymiarowe zachowają czytelność w całym cyklu logistycznym.
KorzyściREA VeriCube DPM – weryfikator,
który chroni Twój biznes
BEZPIECZEŃSTWO TRWAŁYCH OZNACZEŃ
Wersja stworzona do precyzyjnej oceny kodów nanoszonych metodą Direct Part Marking (laser, igłowanie, inkjet przemysłowy). Kluczowe narzędzie w branży automotive, lotniczej oraz przy produkcji części maszyn.
Trwałość w trudnym otoczeniu
Konstrukcja przystosowana do bezpośredniego kontaktu z surowymi, ciężkimi detalami metalowymi i plastikowymi. Wytrzymała matryca i brak delikatnych elementów mechanicznych zapewniają najniższy koszt posiadania w klasie.
Analiza norm DPM „w locie”
Urządzenie posiada zaimplementowane algorytmy zgodne ze specyficzną normą ISO/IEC 29158 (DPM). Automatycznie dobiera kąty oświetlenia, by prawidłowo ocenić kontrast i geometrię punktów na nierównych powierzchniach.
Kompletne Traceability
Idealne ogniwo w systemach śledzenia pochodzenia produktów. REA VeriCube DPM pozwala powiązać cyfrowy raport z weryfikacji jakości kodu z konkretnym numerem partii lub numerem seryjnym w bazie produkcyjnej.
Gotowość na nowe wyzwania
Oprogramowanie wspiera tworzenie zaawansowanych skryptów oceny. W miarę ewolucji wymagań Twoich klientów (OEM), system można łatwo zaktualizować bez konieczności wymiany bazy sprzętowej.
Konsultacje techniczne
Wspieramy technologów w optymalizacji ustawień samych urządzeń znakujących (np. parametrów lasera) na podstawie analiz z weryfikatora, co pozwala uzyskać idealną jakość znakowania od samego początku.
Sprawdź standard swojego kodu!
Chcesz zyskać 100% pewności, że Twoje kody kreskowe i 2D (QR, GS1) spełniają rygorystyczne normy ISO/IEC? Przetestuj urządzenia REA VERIFIER w praktyce. Zleć nam bezpłatną, próbną weryfikację swojego kodu lub opakowania – bez kosztów, bez zobowiązań i bez ryzyka.
dlaczego warto?Dlaczego warto wybrać weryfikator kodów DPM (DataMatrix i kodów kreskowych) w REA?
Jesteśmy producentem weryfikatorów, więc wybierasz urządzenie od bezpośredniego producenta. Inwestycja w ten system pomiarowy to gwarancja, że kody QR, kody data matrix oraz tradycyjne kody kreskowe będą idealnie czytelne dla każdego skanera. Zapobiega to karom umownym i podnosi wydajność logistyczną fabryki. Dostarczamy kompleksowe rozwiązania – w tym weryfikatory, przemysłowe drukarki oraz akcesoria.
Zapewniamy profesjonalne wdrożenie urządzenia, szkolenie zespołu oraz regularne usługi kalibracji przy użyciu certyfikowanych kart wzorcowych, co gwarantuje pełną zgodność z właściwymi standardami i normami ISO.
Jeśli chcą Państwo zoptymalizować proces kontroli znakowania, zapraszamy do współpracy. Przejdź do zakładki kontakt i wypełnij formularz dostępny na naszej stronie. Prześlij zapytanie przez nasz formularz, a doradzimy, jakie rozwiązanie sprawdzi się w Państwa zakładzie.
REA JET HR 2.0Pobierz prospekt drukarki kartridżowej HR 2.0
Pobierz prospekt drukarki kartridżowej HR 2.0
Katalog REAPobierz katalog produktów REA
Pobierz katalog produktów REA
masz pytania?FAQ - najczęściej zadawane pytania
Czy standard weryfikacji ISO/IEC TR 29158 jest obsługiwany automatycznie?
Tak. Oprogramowanie systemu po wybraniu trybu DPM samodzielnie stosuje algorytmy obliczeniowe i dobiera odpowiednie progi jasności dla normy.
Jak urządzenie radzi sobie z cieniami wokół punktów igłowych?
Urządzenie wykorzystuje wielosegmentowe oświetlenie kwadrantowe, które precyzyjnie doświetla kratery mikroudarowe z czterech różnych stron pod odpowiednim kątem.
Czy system pozwala kontrolować kody naniesione na zakrzywione części metalowe?
Tak. Zaawansowane algorytmy automatycznie kompensują zniekształcenia geometryczne (Grid Nonconformity) występujące na cylindrycznych lub owalnych komponentach przemysłowych.
